Duluth Forge DLS-18T-1 Dual Fuel Ventless Fireplace Logs Set Instruction Manual

1. ആമുഖം

This manual provides essential information for the safe and efficient installation, operation, and maintenance of your Duluth Forge DLS-18T-1 Dual Fuel Ventless Fireplace Logs Set. Please read all instructions carefully before installation and use. Retain this manual for future reference.

Image 1.1: The Duluth Forge DLS-18T-1 Dual Fuel Ventless Fireplace Logs Set in operation.

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: തെറ്റായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം വരുത്തൽ, സർവീസ് അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണി എന്നിവ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമാകും. ഈ മാനുവൽ കാണുക. സഹായത്തിനോ കൂടുതൽ വിവരങ്ങൾക്കോ, യോഗ്യതയുള്ള ഒരു ഇൻസ്റ്റാളറെയോ സർവീസ് ഏജൻസിയെയോ ഗ്യാസ് വിതരണക്കാരനെയോ സമീപിക്കുക.

• ഈ ഉപകരണം ഇൻഡോർ ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.
• ഈ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും ഉപകരണത്തിൻ്റെ പരിസരത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
• The Oxygen Depletion Sensor (ODS) is a safety feature that automatically shuts off the gas supply if oxygen levels in the room fall below a safe threshold. Do not tamper with or bypass the ODS.
• Ensure adequate ventilation as specified in local codes and this manual.
• Minimum Firebox Size Required: 20” H x 29” W in front (22” W at rear) x 13” D.
• Keep children and pets away from the appliance when it is in operation.

3. ഉൽപ്പന്ന സവിശേഷതകൾ

• Dual Fuel Technology: Operates with either Natural Gas or Liquid Propane.
• ഉയർന്ന താപ ഔട്ട്പുട്ട്: 30,000 BTU, 1,000 ചതുരശ്ര അടി വരെ ചൂടാക്കാൻ കഴിയും.
• Ventless Design: 99.9% efficient, no outside duct or chimney required.
• തെർമോസ്റ്റാറ്റ് നിയന്ത്രണം: Automatically cycles the burner to maintain a desired room temperature.
• Realistic Logs: 8 hand-painted ceramic logs designed to emulate a split red oak wood fire.
• സുരക്ഷാ ഉറപ്പ്: Equipped with a Safety Pilot O.D.S. (Oxygen Depletion Sensor) with automatic shut-off.
• എളുപ്പമുള്ള ജ്വലനം: Battery-assisted Piezo ignition (requires 1 AAA Battery, included).

ചിത്രം 3.1: വിശദമായത് view of the ceramic logs and flames.

4. പാക്കേജ് ഉള്ളടക്കം

അൺപാക്ക് ചെയ്യുമ്പോൾ, ഇനിപ്പറയുന്ന എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• ഗ്യാസ് ബർണർ അസംബ്ലി
• 8 Hand-Painted Ceramic Logs
• ഇരുമ്പ് താമ്രജാലം
• U-Burner Chassis
• തെർമോസ്റ്റാറ്റ് കൺട്രോൾ യൂണിറ്റ്
• Oxygen Depletion Sensor (integrated)
• 1 AAA ബാറ്ററി
• ഹാർഡ്‌വെയർ പായ്ക്ക്

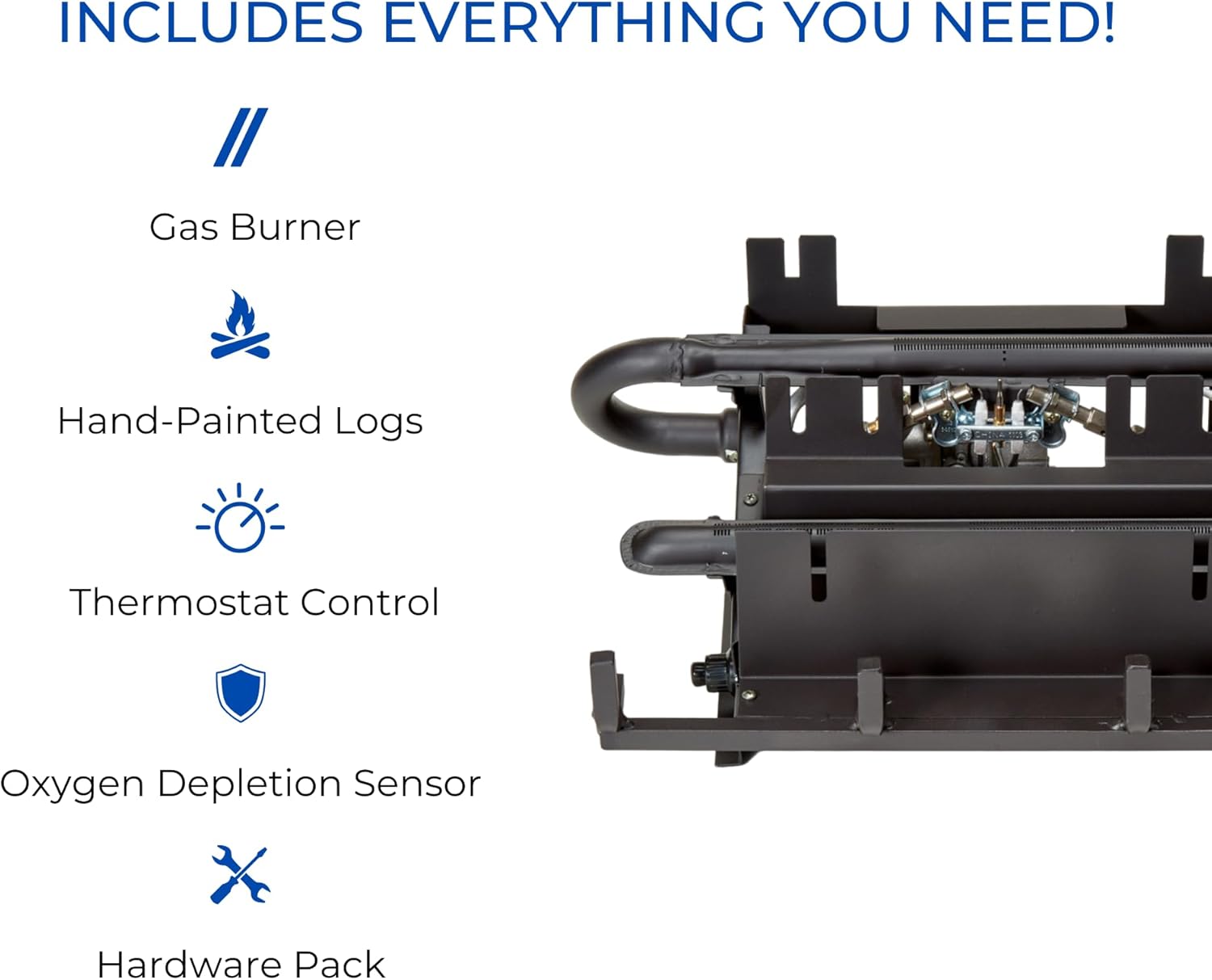

Image 4.1: All components included in the Duluth Forge DLS-18T-1 package.

5. ഇൻസ്റ്റലേഷനും സജ്ജീകരണവും

Installation should be performed by a qualified professional in accordance with all local codes and the provided instructions. This appliance must be installed in a masonry or agency-approved firebox.

5.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ

• Verify that the firebox meets the minimum size requirements: 20” H x 29” W in front (22” W at rear) x 13” D.
• Ensure the gas supply type (Natural Gas or Liquid Propane) matches the appliance’s configuration. The patented Dual Fuel Technology allows conversion, but it must be correctly set for your gas type.
• Confirm that the area has adequate ventilation.

5.2 ഘടക സ്ഥാനീകരണം

1. Carefully place the burner assembly and iron grate within the firebox.
2. Arrange the ceramic logs according to the detailed log placement instructions provided with the hardware pack. Proper log placement is crucial for flame appearance and safe operation.
3. Connect the gas line to the burner assembly. This step requires professional expertise.

Image 5.1: The gas log set properly installed within a fireplace.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 Initial Ignition

1. ഗ്യാസ് വിതരണ വാൽവ് തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Insert the included AAA battery into the Piezo ignition unit.
3. Turn the control knob to the 'Pilot' position and depress it.
4. While holding the knob down, press the Piezo ignitor button repeatedly until the pilot flame ignites. Continue to hold the control knob down for approximately 30-60 seconds after ignition to allow the thermocouple to heat up.
5. Release the control knob. If the pilot flame extinguishes, repeat the process.

6.2 Main Burner Operation (Thermostat Control)

The thermostat control allows you to set a desired room temperature, and the unit will automatically cycle on and off to maintain it.

1. Once the pilot is lit, turn the control knob from 'Pilot' to the desired heat setting (1-5).
2. The main burner will ignite, and flames will appear among the logs.
3. To adjust the temperature, rotate the control knob to a higher or lower setting. The unit will automatically regulate the flame to reach and maintain the set temperature.
4. To turn off the main burner while keeping the pilot lit, turn the control knob to the 'Pilot' position.
5. To completely turn off the unit, turn the control knob to the 'Off' position and close the main gas supply valve.

Image 6.1: Thermostat control and Piezo ignition for the log set.

7. പരിപാലനം

Regular maintenance ensures safe and efficient operation of your fireplace logs set.

• വാർഷിക പരിശോധന: Have a qualified service technician inspect the burner assembly, gas connections, and logs annually.
• വൃത്തിയാക്കൽ: Keep the area around the appliance clear of combustible materials. Periodically clean the logs and burner area with a soft brush or vacuum cleaner to remove dust and debris. Ensure the unit is completely cool and the gas supply is off before cleaning.
• Log Condition: Inspect logs for cracks or damage. Replace any damaged logs to maintain proper flame patterns and safety.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues, refer to the following common troubleshooting steps. For persistent problems, contact a qualified service technician.

8.1 Pilot Light Will Not Stay Lit

• ഗ്യാസ് വിതരണം: Ensure the main gas supply valve is fully open.
• തെർമോകോൾ: The thermocouple may not be heating sufficiently. Ensure the pilot flame is directly impinging on the thermocouple. Hold the control knob down for the recommended 30-60 seconds after ignition.
• ODS Activation: The Oxygen Depletion Sensor may have activated due to low oxygen levels. Ensure adequate ventilation in the room.
• Pilot Orifice: A clogged pilot orifice can cause a weak pilot flame. This requires professional cleaning.

8.2 Main Burner Does Not Ignite

• Pilot Lit: Confirm the pilot light is actively burning. The main burner will not ignite if the pilot is out.
• Control Knob Position: Ensure the control knob is turned to a numbered heat setting (1-5) and not just 'Pilot' or 'Off'.
• വാതക സമ്മർദ്ദം: Low gas pressure can prevent the main burner from igniting. Consult your gas supplier or a professional.

9 സ്പെസിഫിക്കേഷനുകൾ

Image 9.1: Key dimensions of the Duluth Forge DLS-18T-1 log set.

10. വാറൻ്റിയും പിന്തുണയും

For warranty information and customer support, please refer to the documentation included with your product or contact Duluth Forge directly. You can also visit the official Duluth Forge store on Amazon for more information: Duluth Forge Amazon Store.
