TOPDON Level 2 Portable EV Charger Instruction Manual

1. ആമുഖം

This manual provides essential information for the safe and efficient use of your TOPDON Level 2 Portable EV Charger. Please read this manual thoroughly before operating the device and retain it for future reference. This charger is designed to provide a reliable and fast charging solution for electric vehicles and plug-in hybrids equipped with a SAE J1772 charging port.

2 സുരക്ഷാ വിവരങ്ങൾ

Your TOPDON Level 2 Portable EV Charger is designed with multiple safety features to ensure secure operation. Adherence to these guidelines is crucial for preventing injury and damage.

• The charger is ETL and FCC-certified and meets UL2594 safety standards.
• It incorporates intelligent temperature control technology.
• Equipped with 9 safety features: Over/Under voltage protection, Over/Under frequency protection, Over/Under temperature protection, Over current protection, Current leakage protection, and Grounding protection.
• പ്രവർത്തന താപനില പരിധി: -22°F മുതൽ 122°F വരെ (-30°C മുതൽ 50°C വരെ).
• The IP65-rated, NEMA TYPE 4 waterproof enclosure ensures suitability for both indoor and outdoor use.
• Always ensure the power outlet is properly grounded and rated for the charger's specifications.
• കേബിളോ കണക്ടറോ കേടായെങ്കിൽ ചാർജർ ഉപയോഗിക്കരുത്.
• ചാർജിംഗ് ഏരിയയിൽ നിന്ന് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും അകറ്റി നിർത്തുക.

Image: The charger displays its ETL and FCC certifications, along with its IP65 and NEMA Type 4 ratings, indicating its robust design for various environmental conditions including water and dust resistance.

ചിത്രം: പൊട്ടിത്തെറിച്ച ഒരു view of the charger's internal components highlights its comprehensive safety features, including protections against over/under voltage, frequency, temperature, current, leakage, and grounding issues.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജ് തുറക്കുമ്പോൾ, എല്ലാ ഇനങ്ങളും അവിടെയുണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക:

• TOPDON Level 2 Portable EV Charger Unit (with NEMA 14-50P plug and SAE J1772 connector)
• NEMA 5-15P Adapter
• ചുമക്കുന്ന കേസ്
• നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

Image: The complete package includes the TOPDON Level 2 EV Charger unit, a NEMA 5-15 adapter, and a protective carrying case, ready for transport and use.

4. ഉൽപ്പന്ന സവിശേഷതകൾ

The TOPDON Level 2 Portable EV Charger offers advanced features for efficient and convenient electric vehicle charging:

• ഫാസ്റ്റ് ചാർജിംഗ്: Operates as a Level 2 charger (32A, 240V), providing significantly faster charging than standard Level 1 chargers.
• ഡ്യുവൽ പ്ലഗ് അനുയോജ്യത: Equipped with a NEMA 14-50P plug and includes a NEMA 5-15P adapter for versatile power source connection.
• സാർവത്രിക അനുയോജ്യത: Compatible with all electric vehicles and plug-in hybrids featuring SAE J1772 American Standard AC charging ports. (Tesla vehicles require an adapter, sold separately).
• ഇൻ്റലിജൻ്റ് എൽസിഡി ഡിസ്പ്ലേ: A built-in screen shows real-time charging information including voltage, current, power, temperature, charging power, and charging time.
• LED സൂചകങ്ങൾ: Provide visual cues for charging progress and error status.
• Charging Reservation: Allows scheduling charging sessions to optimize for off-peak electricity rates.
• പോർട്ടബിൾ ഡിസൈൻ: Compact and lightweight with a 25-foot charging cable, making it easy to transport and set up without permanent installation.
• നീണ്ടുനിൽക്കുന്ന നിർമ്മാണം: IP65-rated and NEMA Type 4 enclosure for water, dust, and temperature resistance.

Image: The charger demonstrates its flexibility with two plug types: a NEMA 14-50P for higher power outlets and a NEMA 5-15P adapter for standard household outlets, expanding compatibility.

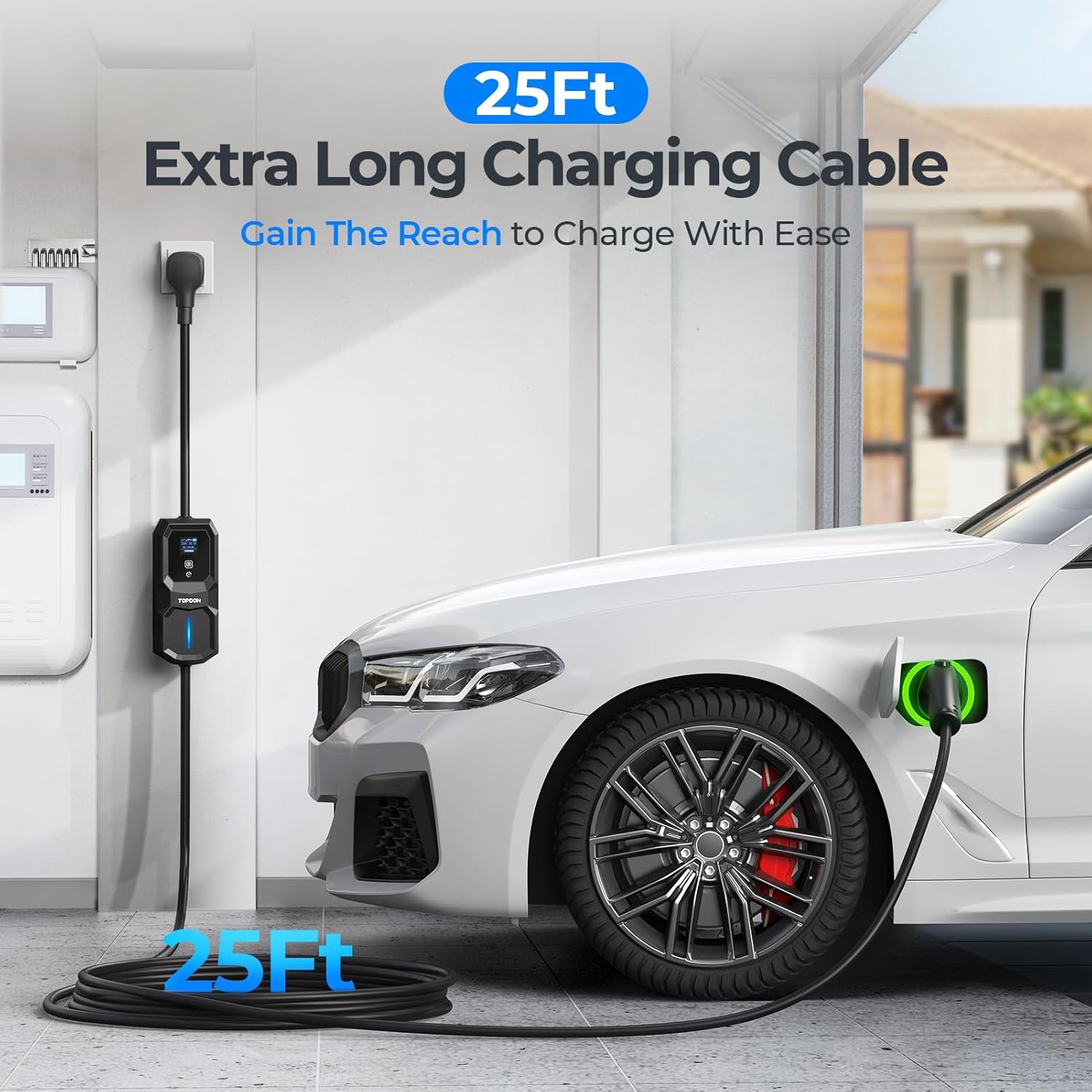

Image: The 25-foot charging cable provides ample length, allowing the charger to comfortably reach an electric vehicle from a power source, enhancing convenience.

Image: A close-up of the charger's LCD screen shows real-time charging data, including temperature, current, voltage, power, and elapsed charging time, keeping the user informed.

Image: The charger is shown connected to an electric vehicle, illustrating its fast charging capabilities with a maximum current of 32A, 240V, and 7.7KW power output.

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

The TOPDON Level 2 Portable EV Charger is designed for ease of use with minimal setup required. No permanent installation is necessary, though wall mounting is an option.

5.1 പവറുമായി ബന്ധിപ്പിക്കുന്നു

1. Identify the appropriate power outlet: a NEMA 14-50 receptacle (240V) or a standard NEMA 5-15 receptacle (120V) using the provided adapter.
2. Ensure the outlet is in good condition and properly grounded.
3. Plug the charger's NEMA 14-50P plug directly into a NEMA 14-50 outlet. If using a NEMA 5-15 outlet, attach the NEMA 5-15P adapter to the charger's plug before inserting it into the wall outlet.
4. The charger's LCD screen will illuminate, indicating it is powered on and ready.

5.2 വാൾ മൗണ്ടിംഗ് (ഓപ്ഷണൽ)

While portable, the charger can be wall-mounted for convenience. Mounting hardware is typically included or can be sourced separately. Follow these general steps:

1. Choose a suitable location near your parking spot and a power outlet, ensuring the cable can reach your vehicle's charging port.
2. Mark the drilling points on the wall using the charger's mounting bracket as a template.
3. ദ്വാരങ്ങൾ തുരന്ന് ഉചിതമായ വാൾ ആങ്കറുകൾ സ്ഥാപിക്കുക.
4. മ mountണ്ടിംഗ് ബ്രാക്കറ്റ് മതിലിലേക്ക് ഉറപ്പിക്കുക.
5. Attach the charger unit to the mounted bracket.

6. ഓപ്പറേഷൻ

Operating your TOPDON EV Charger is straightforward:

6.1 Starting a Charge

1. Ensure the charger is securely plugged into a power source.
2. Open your electric vehicle's charging port cover.
3. Insert the SAE J1772 charging connector firmly into your vehicle's charging port. You should hear a click indicating it's locked in place.
4. The charger will automatically initiate the charging process. The LCD screen will display real-time charging status, and LED indicators will show progress.

6.2 Monitoring Charging Status

The LCD screen provides comprehensive information during charging:

• വാല്യംtagഇ (വി): നിലവിലെ വാല്യംtagഇ വിതരണം ചെയ്തു.
• നിലവിലെ (എ): Current flowing to the vehicle.
• പവർ (kW): Real-time charging power.
• താപനില (°C/°F): Internal temperature of the charger.
• ചാർജിംഗ് സമയം: Duration of the current charging session.
• ഊർജ്ജം (kWh): Total energy delivered during the current session.

6.3 Using Charging Reservation

The charging reservation function allows you to set a delayed start time for charging, which can be useful for taking advantage of off-peak electricity rates. Refer to the on-screen menu or specific button functions on the charger to set your desired reservation time. Once set, the charger will wait until the specified time to begin charging.

6.4 Stopping a Charge

1. Most vehicles allow you to stop charging from within the vehicle's infotainment system or by pressing a button near the charging port.
2. Once charging has stopped, unlock the charging connector from your vehicle (if applicable).
3. Carefully remove the SAE J1772 connector from your vehicle's charging port.
4. ഉപയോഗത്തിലില്ലാത്തപ്പോൾ മതിൽ let ട്ട്‌ലെറ്റിൽ നിന്ന് ചാർജർ അൺപ്ലഗ് ചെയ്യുക.

7. പരിപാലനം

ശരിയായ അറ്റകുറ്റപ്പണി നിങ്ങളുടെ ചാർജറിന്റെ ദീർഘായുസ്സും സുരക്ഷിതമായ പ്രവർത്തനവും ഉറപ്പാക്കുന്നു.

• വൃത്തിയാക്കൽ: Wipe the charger unit and cables with a soft, damp തുണി. കഠിനമായ രാസവസ്തുക്കളോ അബ്രസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കരുത്. വൃത്തിയാക്കുന്നതിന് മുമ്പ് യൂണിറ്റ് പ്ലഗ് ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• കേബിൾ പരിശോധന: Regularly inspect the charging cable and connectors for any signs of wear, cuts, fraying, or damage. If any damage is found, discontinue use immediately and contact customer support.
• സംഭരണം: When not in use, store the charger in its carrying case in a dry, clean environment, away from direct sunlight and extreme temperatures. Avoid coiling the cable too tightly.
• പരിസ്ഥിതി സംരക്ഷണം: The IP65 rating provides protection against dust and water jets, but avoid submerging the unit in water.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your TOPDON EV Charger, refer to the following common problems and solutions:

If the problem persists after attempting these solutions, please contact TOPDON customer support for assistance.

9 സ്പെസിഫിക്കേഷനുകൾ

Key technical specifications for the TOPDON Level 2 Portable EV Charger:

• ബ്രാൻഡ്: ടോപ്ഡൺ
• മോഡൽ: 32Amp 240V Portable EV Charger
• നിറം: കറുപ്പ്
• ഇൻപുട്ട് വോളിയംtage: 240 വോൾട്ട് (എസി)
• Putട്ട്പുട്ട് വോളിയംtage: 240 വോൾട്ട് (എസി)
• പരമാവധി കറൻ്റ്: 32 Amps
• പരമാവധി ശക്തി: 7.7 kW
• കേബിൾ നീളം: 25 അടി
• പ്ലഗ് തരം: NEMA 14-50P (with NEMA 5-15P adapter)
• ചാർജിംഗ് കണക്റ്റർ: SAE J1772
• സുരക്ഷാ സർട്ടിഫിക്കേഷനുകൾ: ETL, FCC, UL2594 compliant
• പരിസ്ഥിതി റേറ്റിംഗ്: IP65, NEMA Type 4 (Water-Resistant, Dust-Resistant, High-Temperature Resistant, Low-Temperature Resistant)
• പ്രവർത്തന താപനില: -22°F മുതൽ 122°F വരെ (-30°C മുതൽ 50°C വരെ)

10. വാറണ്ടിയും ഉപഭോക്തൃ പിന്തുണയും

ഉയർന്ന നിലവാരമുള്ള ഉൽപ്പന്നങ്ങളും മികച്ച ഉപഭോക്തൃ സേവനവും നൽകുന്നതിന് TOPDON പ്രതിജ്ഞാബദ്ധമാണ്.

10.1 വാറൻ്റി വിവരങ്ങൾ

Please refer to the warranty card included with your product or visit the official TOPDON webവിശദമായ വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ് സന്ദർശിക്കുക. വാറന്റി സാധാരണയായി വാങ്ങിയ തീയതി മുതൽ ഒരു നിശ്ചിത കാലയളവിലേക്കുള്ള നിർമ്മാണ വൈകല്യങ്ങൾ ഉൾക്കൊള്ളുന്നു.

10.2 ഉപഭോക്തൃ പിന്തുണ

For technical assistance, troubleshooting, or any product-related inquiries, TOPDON offers dedicated customer support:

• 24/7 Hotline Service: Professional technical support is available to help resolve automotive problems.
• Facebook Support: TOPDON provides customer support via their official Facebook page on weekdays. ഇതിനായി തിരയുക "TOPDON Official" and contact them via Facebook message.

When contacting support, please have your product model and purchase information ready to expedite the service process.
