RILAND MIG200T Multi-Process Welding Machine User Manual

ആമുഖം

This manual provides essential information for the safe and effective operation, setup, and maintenance of your RILAND MIG200T Multi-Process Welding Machine. Please read this manual thoroughly before operating the machine and keep it for future reference.

Figure 1: RILAND MIG200T Multi-Process Welding Machine with included accessories.

സുരക്ഷാ വിവരങ്ങൾ

വെൽഡിംഗ് ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കുമ്പോൾ എപ്പോഴും സുരക്ഷയ്ക്ക് മുൻഗണന നൽകുക. സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് ഗുരുതരമായ പരിക്കിനോ മരണത്തിനോ കാരണമാകും.

വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (PPE): Always wear appropriate welding helmet, gloves, protective clothing, and safety footwear.
വെൻ്റിലേഷൻ: വെൽഡിംഗ് പുക ശ്വസിക്കുന്നത് ഒഴിവാക്കാൻ മതിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
ഇലക്ട്രിക്കൽ സുരക്ഷ: Verify power connections are secure and the machine is properly grounded. Do not operate in wet conditions. The machine features Over-heating protection, Over-current protection, Over-loading protection, and built-in VRD for user safety.
അഗ്നി അപകടങ്ങൾ: വെൽഡിംഗ് സ്ഥലത്ത് നിന്ന് തീപിടിക്കുന്ന വസ്തുക്കൾ മാറ്റി വയ്ക്കുക. ഒരു അഗ്നിശമന ഉപകരണം എപ്പോഴും ലഭ്യമാക്കുക.
ആർക്ക് കിരണങ്ങൾ: Protect eyes and skin from arc rays, which can cause burns and eye damage.
ഗ്യാസ് സിലിണ്ടറുകൾ: Secure gas cylinders to prevent them from falling. Ensure proper gas type for the welding process.

ചിത്രം 2: ഓവർview of RILAND MIG200T's safety features including VRD, overheating, overload auto shut down, and IP21 water rating.

സജ്ജമാക്കുക

അൺപാക്കിംഗും പരിശോധനയും

Carefully remove all components from the packaging. Inspect the machine and accessories for any signs of damage during transit. The package includes: 1*MIG200T Welder, 1*MIG Torch, 1*Earth Clamp, 1*Drive Roller, 1*Tubing, 1*Cleaning Brush, 1*50A/250V Power Cord. Note that the TIG Torch and spool gun are not included.

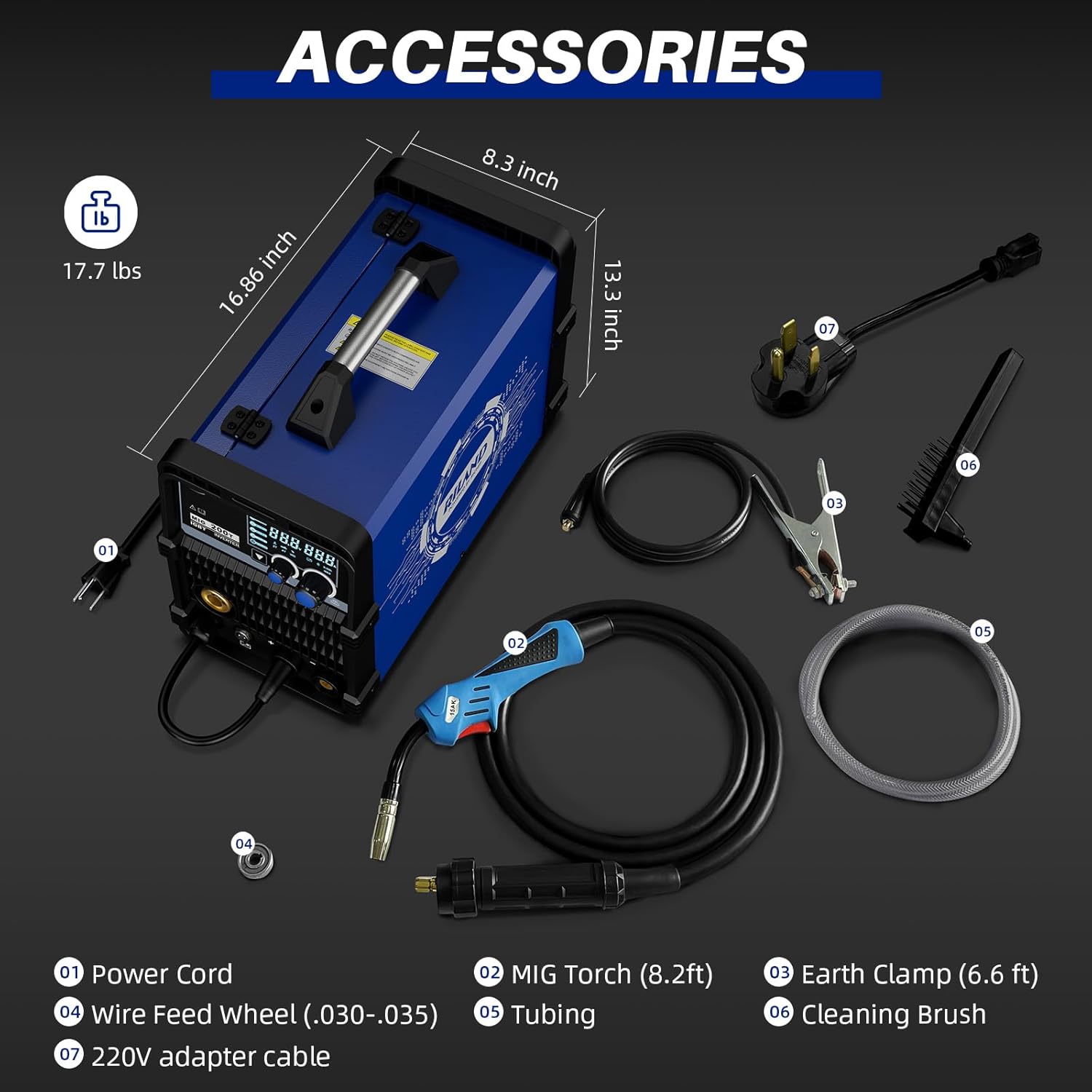

Figure 3: Included accessories for the RILAND MIG200T, showing the MIG torch, earth clamp, drive roller, tubing, cleaning brush, and power cord.

പവർ കണക്ഷൻ

Connect the provided 50A/250V power cord to a suitable power outlet. The machine supports both 110V and 200V input.

Wire Spool Installation (MIG/Flux Core)

വയർ ഫീഡ് മെക്കാനിസത്തിലേക്ക് പ്രവേശിക്കാൻ വെൽഡറിന്റെ സൈഡ് പാനൽ തുറക്കുക.
Install the wire spool onto the spindle. Ensure the wire unwinds from the bottom of the spool.
Tighten the retaining nut just enough to prevent the spool from unraveling, but not so tight as to impede smooth feeding.
Feed the welding wire through the guide tube and into the drive roller mechanism.
Ensure the correct drive roller is installed for your wire diameter (.030”/.040” carbon steel wire, .030”/.040” flux cored wire, or .040” aluminum wire).
Close the drive roller tension arm and adjust the tension. The tension should be just tight enough to feed the wire through the torch, but loose enough to allow the wire to slip if the torch tip becomes blocked, preventing a "bird's nest" of wire.

RILAND MIG200T Auto Wire Feeding Mechanism

Figure 4: The auto wire feeding mechanism of the RILAND MIG200T, showing compatibility with various wire types and diameters.

Gas Connection (Gas MIG)

For Gas MIG welding, connect your gas cylinder (e.g., 75/25 Argon/CO2 mix) to the gas inlet on the rear of the machine using the provided tubing. Set the gas flow rate to 15-20 cubic feet per minute (CFM) while pulling the torch trigger to ensure accurate measurement.

ഓപ്പറേഷൻ

User Interface and Process Selection

The RILAND MIG200T features a large, easy-to-read segment display. Select your desired welding process using the control panel. The machine supports 6-in-1 functions: Gas MIG, Gasless Flux Core MIG (FCAW), Stick/MMA, Spot welding, Lift TIG, and optional spool gun connection (spool gun not included).

Figure 5: The synergic control display of the RILAND MIG200T, showing automatic parameter matching for various welding modes.

Thanks to RICHIP technology, the machine offers true Synergic Control, automatically setting parameters once a process is selected. You primarily adjust the temperature (amperage/voltage) as needed.

വെൽഡിംഗ് മോഡുകളും ആപ്ലിക്കേഷനുകളും

Gas MIG (GMAW): Ideal for clean welds on various metals.
Gasless Flux Core MIG (FCAW): Suitable for outdoor use or when gas is not practical.
Stick/MMA: Compatible with 1/16" to 1/8" electrodes (E6013 & E7018), perfect for carbon steel plate over 1.5mm.
ലിഫ്റ്റ് TIG: Capable of welding carbon steel and 1-4mm stainless steel plate (TIG torch not included).
സ്പോട്ട് വെൽഡിംഗ്: Features 2T/4T trigger modes for precise spot welds.
Spool Gun Welding: For aluminum welding (spool gun not included).

RILAND MIG200T 6-in-1 Multi-Process Capabilities

Figure 6: Visual representation of the RILAND MIG200T's six welding processes.

The MIG200T can weld a variety of materials including cast iron, mild steel, sheet metal, alloy steel, stainless steel, and aluminum.

ചിത്രം 7: ഉദാamples of materials that can be welded with the RILAND MIG200T.

Advanced Adjustments (MIG Mix Mode)

In MIG Mix mode, the smaller button allows selection between 2T (two-touch) and 4T (four-touch) trigger modes. 2T is a simple on/off operation. A long press on the button activates 4T mode, which allows for continuous welding without holding the trigger, and then a second press to stop. Short presses on this button also allow for fine adjustments to arc length and inductance (wetness of the weld pool), though these typically do not require frequent modification due to the synergic control.

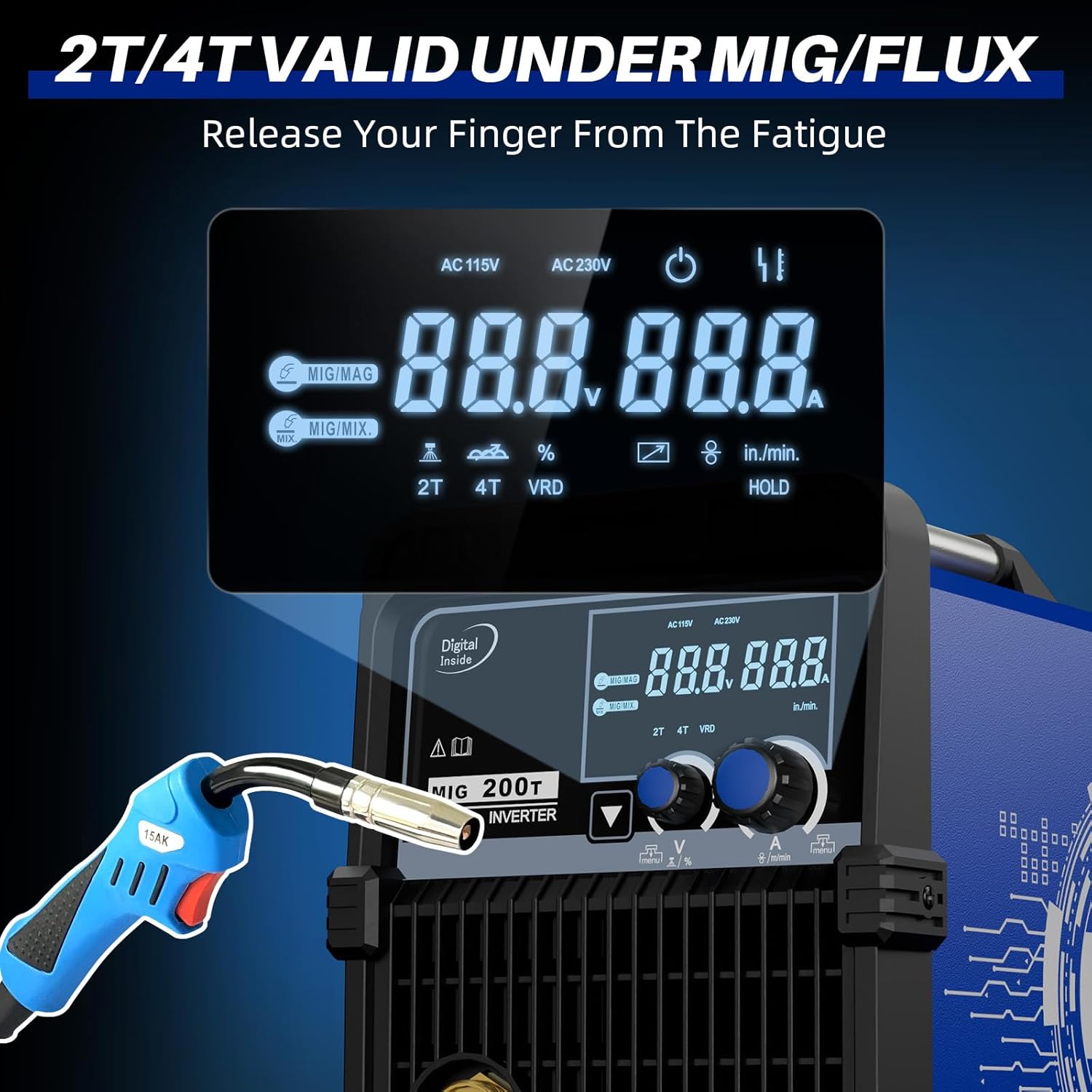

Figure 8: The display showing 2T/4T trigger modes, allowing the user to release their finger from fatigue during longer welds.

മെയിൻ്റനൻസ്

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ വെൽഡിംഗ് മെഷീനിന്റെ ദീർഘായുസ്സും ഒപ്റ്റിമൽ പ്രകടനവും ഉറപ്പാക്കുന്നു.

വൃത്തിയാക്കൽ: Keep the machine clean and free from dust and debris. Use a dry cloth or compressed air.
വയർ ഫീഡ് സിസ്റ്റം: Periodically check the drive rollers for wear and ensure they are clean. Replace worn contact tips on the MIG torch.
തണുപ്പിക്കൽ സംവിധാനം: Ensure the cooling fan is unobstructed and functioning correctly. The machine features smart fan control for efficient heat dissipation and reduced failure rates.
കേബിളുകളും കണക്ഷനുകളും: Inspect all cables and connections for damage or loose fittings before each use.

ട്രബിൾഷൂട്ടിംഗ്

നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങൾക്കുള്ള പരിഹാരങ്ങൾ ഈ വിഭാഗം നൽകുന്നു.

പ്രശ്നം	സാധ്യമായ കാരണം	പരിഹാരം
No Arc / Poor Arc Start	Improper grounding, incorrect settings, worn contact tip, wire feed issue.	ഭൂമി പരിശോധിക്കുക clamp connection. Verify welding parameters. Replace contact tip. Inspect wire feed system for blockages or incorrect tension.
Wire Bird's Nesting	Incorrect drive roller tension, worn liner, wrong wire size for tip.	Adjust drive roller tension (should slip if tip is blocked). Inspect and replace torch liner if worn. Ensure contact tip matches wire diameter.
അമിതമായ സ്പാറ്റർ	തെറ്റായ വോളിയംtage/wire speed, insufficient gas flow (MIG), dirty workpiece.	വോളിയം ക്രമീകരിക്കുകtage and wire speed (synergic control helps, but fine-tune if needed). Check gas flow and ensure proper shielding. Clean workpiece thoroughly.
മെഷീൻ അമിത ചൂടാക്കൽ	Exceeding duty cycle, blocked fan vents.	Allow machine to cool down. Ensure proper ventilation and clear any obstructions from fan vents.
Weld is too hot / Blowing through material	Temperature setting too high for material thickness.	Reduce the temperature setting on the machine.
Weld is too cold / Poor penetration	Temperature setting too low for material thickness.	Increase the temperature setting on the machine.

സ്പെസിഫിക്കേഷനുകൾ

മോഡൽ നമ്പർ: MIG 200T
നിർമ്മാതാവ്: റിലാൻഡ്
ഇനത്തിൻ്റെ ഭാരം: 25.2 പൗണ്ട്
പാക്കേജ് അളവുകൾ: 20.5 x 15 x 11.5 ഇഞ്ച്
നിറം: 6-in-1 Mig200t (Blue)
ശൈലി: 6-in-1 MIG200T
ഇനത്തിൻ്റെ പാക്കേജ് അളവ്: 1
ആവശ്യമായ ബാറ്ററികൾ: ഇല്ല
സംരക്ഷണ സവിശേഷതകൾ: Over-heating protection, Over-current protection, Over-loading protection, Built-in VRD (Voltage Reduction Device).
വാട്ടർ റേറ്റിംഗ്: IP21 Protection Standard
ഡിസ്പ്ലേ: Large Segment Display for accurate data.
നിയന്ത്രണം: Intelligent Synergic Control (RICHIP technology) for automatic parameter identification and adjustment.
അധിക പ്രവർത്തനങ്ങൾ: Adaptive control, Burn-back adjustment, 2T/4T trigger modes.

For detailed electrical specifications and duty cycle information, please refer to the label on the machine itself.

വാറൻ്റി & പിന്തുണ

The RILAND MIG200T welding machine comes with a 2 വർഷത്തെ വാറൻ്റി. RILAND also offers a 30-ദിവസത്തെ പണം തിരികെ നൽകാനുള്ള ഗ്യാരണ്ടി.

For any inquiries, technical assistance, or warranty claims, please contact RILAND customer service. They provide 24/7 customer service to ensure a good welding experience.

നിർമ്മാതാവ്: റിലാൻഡ്

For more information or to visit the RILAND store, please refer to the official RILAND webസൈറ്റ് അല്ലെങ്കിൽ അംഗീകൃത വിതരണക്കാർ.
