1. ആമുഖം
This manual provides detailed instructions for the operation and maintenance of your Landtek Decibel Meter Sound Level Meter with Data Logging, Model B0CHYSJBK2. This device is designed for accurate measurement and recording of sound levels in various environments.
പ്രധാന സവിശേഷതകൾ:
- 13-inch Large LCD Display for clear readings.
- Integrated Data Logging function with PC connectivity.
- 16.4 ft (5m) corded sound sensor for flexible placement.
- Audible and Visual Alarm with adjustable thresholds and external output.
- Multiple mounting options: desktop, wall mount, hanging, tripod attachment.
2. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- Landtek Decibel Meter Main Unit
- Corded Sound Sensor (16.4 ft / 5m cable)
- USB കേബിൾ
- പവർ അഡാപ്റ്റർ (DC 5V/1A)
- Mounting Hardware (screws, wall anchors, hanging hooks)
- ഇൻസ്ട്രക്ഷൻ മാനുവൽ
Image: Contents of the Landtek Decibel Meter package, including the main unit, sensor, cables, mounting hardware, and manual.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Landtek Decibel Meter features a large display and a remote sensor for versatile noise monitoring.
ചിത്രം: മുൻഭാഗം view of the Landtek Decibel Meter, displaying a sound level reading and showing the connected remote sound sensor.
ഘടകങ്ങൾ:
- വലിയ LCD ഡിസ്പ്ലേ: 13-inch screen for clear visibility of decibel readings.
- സൗണ്ട് സെൻസർ: A 6mm condenser microphone sensor attached via a 16.4 ft (5m) cable for flexible placement away from the main unit.
- നിയന്ത്രണ ബട്ടണുകൾ: Includes 'SEL' for selection, arrow buttons for adjustment, and a power button.
- സൂചകങ്ങൾ: REC (recording), USB (connection), and Alarm indicators.
- തുറമുഖങ്ങൾ: DC 5V/OUT for power and external alarm, USB for PC connection.
Image: Diagram illustrating the dimensions of the 13-inch display and the approximate 196-inch (16.4 ft) length of the sound probe cable.
4. സജ്ജീകരണം
4.1 പവർ ചെയ്യുന്നു
- Connect the power adapter to the DC 5V/OUT port on the side of the decibel meter.
- Plug the power adapter into a standard electrical outlet. The device will power on automatically.
4.2 PC Software Installation and Synchronization
To utilize the data logging features and configure advanced settings, the device must be connected to a PC with the dedicated software. The software is compatible with Windows 7, 8, 10, and 11 (64-bit versions).
Image: Step-by-step instructions for downloading software via QR code, connecting the device to a PC, and synchronizing for data logging.
- സോഫ്റ്റ്വെയർ ഡൗൺലോഡ് ചെയ്യുക: Scan the QR code provided in the physical manual or visit https://cd50.net/389/ PC സോഫ്റ്റ്വെയർ ഡൗൺലോഡ് ചെയ്യാൻ.
- ഉപകരണം ബന്ധിപ്പിക്കുക: Use the provided USB cable to connect the decibel meter to your PC.
- സോഫ്റ്റ്വെയർ സമാരംഭിക്കുക: Open the downloaded software on your PC. The software should display "Connected" once the device is recognized.
- സമന്വയിപ്പിക്കുക: Press the "SYNC" button within the software to synchronize the device. Wait for the save confirmation.
Important Note: The device requires a continuous power supply to retain settings. If power is disconnected, settings may revert to default, requiring re-synchronization with the PC software.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 അടിസ്ഥാന അളവ്
Once powered on, the device will immediately begin measuring ambient sound levels and display the decibel (dB) value on the large LCD screen.
5.2 ഡിസ്പ്ലേ മനസ്സിലാക്കുന്നു
The display shows the current decibel reading. An analog bar level indicator on the right side provides a quick visual reference of the noise level range.
Image: Close-up of the decibel meter display, accompanied by a chart explaining the color-coded analog bar level indicator and corresponding dB ranges.
5.3 ഡാറ്റ ലോഗിംഗ്
The device can record sound level data at 2-second intervals for up to one year. This data can be retrieved and analyzed using the PC software.
- റെക്കോർഡിംഗ് ആരംഭിക്കുക/നിർത്തുക: Press the '▼' (down arrow) button for 2 seconds to start or stop recording. The 'REC' indicator light will flash when active.
- ഡാറ്റ വീണ്ടെടുക്കൽ: Connect the device to your PC and use the software to view, export, and analyze recorded data.

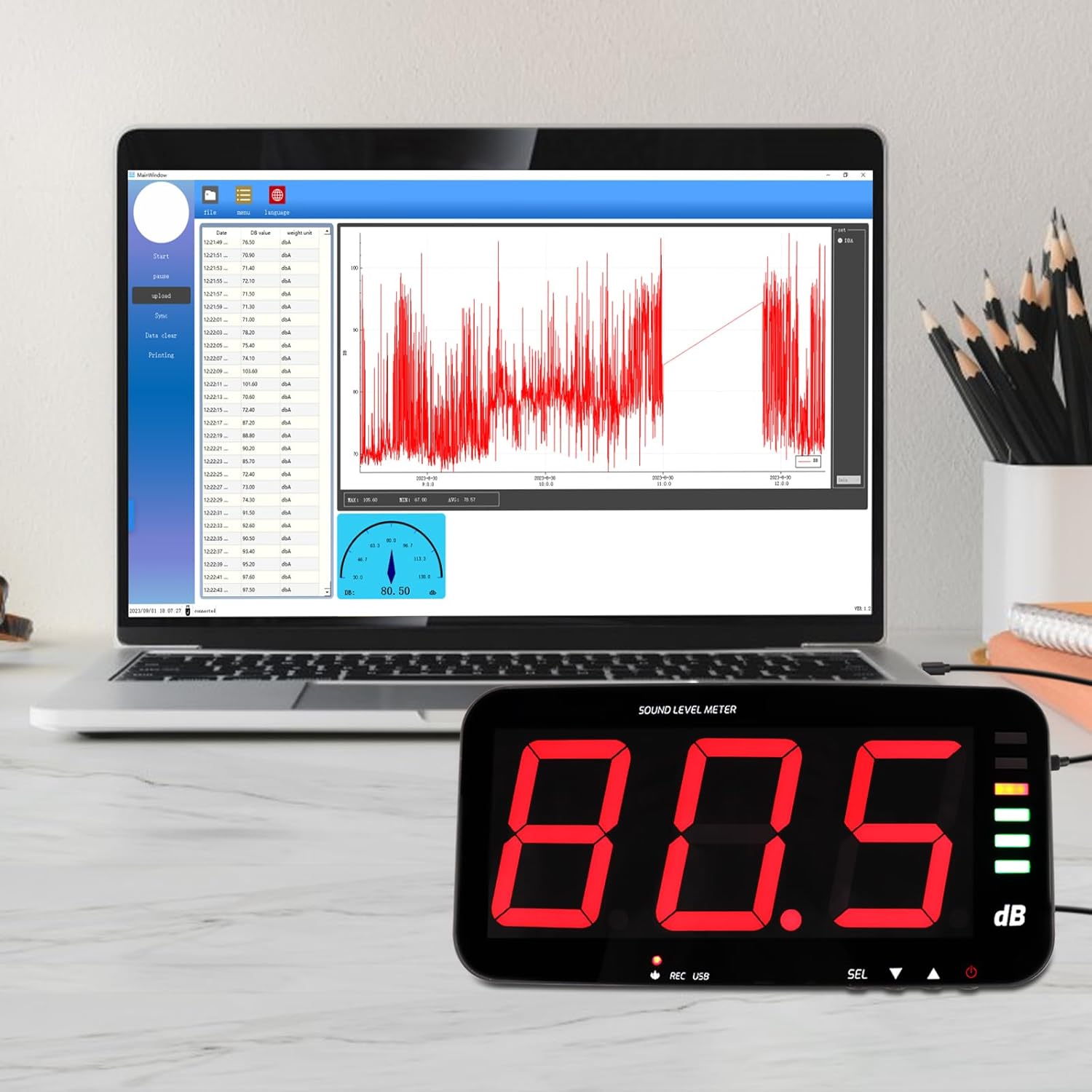

Image: The decibel meter connected to a laptop, displaying the data logging software interface with a graph of recorded sound levels.
5.4 അലാറം പ്രവർത്തനങ്ങൾ
The meter features audible and visual alarms when a predefined decibel threshold is exceeded. The default alarm threshold is 120dB.
- Setting Thresholds: Long press the 'SEL' button to enter alarm settings. Use the arrow buttons to adjust the decibel threshold and alarm duration.
- വിഷ്വൽ അലാറം: The alarm indicator light will illuminate or flash when the threshold is met.
- കേൾക്കാവുന്ന അലാറം: An internal buzzer will sound.
- External Alarm Output: The device includes a 3.5mm jack port for connecting an external 12V alarm speaker (not included).
Image: The decibel meter displaying a sound level with the alarm indicator light active, signifying an audio and visual alarm condition.
ചിത്രം: വശം view of the decibel meter showing the DC 5V/OUT port connected to an external red alarm speaker, demonstrating the external alarm output interface.
6 മൗണ്ടിംഗ് ഓപ്ഷനുകൾ
The Landtek Decibel Meter offers several flexible mounting solutions to suit various environments.
- ഡെസ്ക്ടോപ്പ് പ്ലേസ്മെന്റ്: Use the integrated stand for discreet tabletop placement.
- വാൾ മൗണ്ട്: Utilize the provided mounting hardware to secure the unit to a wall.
- തൂക്കിയിടുന്നത്: The device can be hung using hooks or chains (not included) from a ceiling or overhead structure.
- ട്രൈപോഡ് അറ്റാച്ച്മെൻ്റ്: A standard tripod screw hole allows for attachment to a camera tripod (tripod not included).
Image: A collage demonstrating four different ways to mount the decibel meter: wall mount, hanging, tabletop placement, and attachment to a tripod.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| അളക്കൽ ശ്രേണി | 30 ~ 130 ഡിബി |
| കൃത്യത | ±1.5 dB (at 94dB@1KHz) |
| റെസലൂഷൻ | 0.1 dB (<100dB); 1 dB (>100dB) |
| ഫ്രീക്വൻസി വെയ്റ്റിംഗ് | ഒരു വെയ്റ്റിംഗ് |
| ഫ്രീക്വൻസി പ്രതികരണം | 31.5 Hz ~ 8.5 KHz |
| Sampലിംഗ് നിരക്ക് | 2 തവണ / സെക്കൻഡ് |
| സമയം വെയ്റ്റിംഗ് | FAST, 0.5 seconds |
| സെൻസർ | 6mm condenser microphone sensor |
| Test Probe Cable Length | 5 meters (approx. 16.4 ft) |
| പ്രദർശിപ്പിക്കുക | LED digital tube, single character 4 inches |
| അലാറം ഔട്ട്പുട്ട് | 12V high level |
| അലാറം മുന്നറിയിപ്പ് | ശബ്ദവും വെളിച്ചവും |
| വൈദ്യുതി വിതരണം | ഡിസി 5 വി / 1 എ |
| അളവുകൾ | 323 x 173 x 40 മിമി (ഏകദേശം 12.7 x 6.8 x 1.6 ഇഞ്ച്) |
| ഭാരം | Approx. 980 grams (2.16 lbs) |
8. പരിപാലനം
To ensure the longevity and accuracy of your decibel meter, follow these maintenance guidelines:
- വൃത്തിയാക്കൽ: ഡിസ്പ്ലേ തുടച്ചുമാറ്റി സി.asinമൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് വൃത്തിയാക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും മാറി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.
- സെൻസർ പരിചരണം: Keep the microphone sensor clean and free from dust or debris to maintain measurement accuracy.
- വൈദ്യുതി വിതരണം: Always use the provided power adapter to prevent damage to the device.
9. പ്രശ്നപരിഹാരം
- Device loses settings after power off: This device requires continuous power to retain custom settings. If the power supply is interrupted, settings may revert to default. Reconnect to PC and re-synchronize using the software to restore desired settings.
- പ്രദർശനം ശൂന്യമാണ്: പവർ അഡാപ്റ്റർ ഉപകരണത്തിലേക്കും പ്രവർത്തിക്കുന്ന ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്കും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- No data logging on PC: Verify that the USB cable is properly connected and the PC software is running. Ensure the device is synchronized with the software (refer to Section 4.2). Check that recording is active on the device (REC indicator flashing).
- Alarm not triggering: Check the alarm threshold settings via the PC software or by long-pressing the 'SEL' button. Ensure the threshold is set appropriately for the noise levels being monitored.
- Slow update intervals: The device updates approximately once per second. This is normal operation. For very short, transient sounds, the meter may not register the peak value instantly.
