ആമുഖം
The Monoprice CSW-12 is a powerful yet compact 12-inch subwoofer designed to enhance your audio experience with deep, rich bass. This manual provides essential information for setting up, operating, and maintaining your subwoofer to ensure optimal performance and longevity.
പ്രധാനപ്പെട്ട സുരക്ഷാ നിർദ്ദേശങ്ങൾ
ഈ ഉപകരണം പ്രവർത്തിപ്പിക്കുന്നതിന് മുമ്പ് എല്ലാ സുരക്ഷാ നിർദ്ദേശങ്ങളും വായിച്ച് മനസ്സിലാക്കുക. ഭാവിയിലെ റഫറൻസിനായി ഈ മാനുവൽ സൂക്ഷിക്കുക.
- ഈ ഉപകരണം വെള്ളത്തിലേക്കോ ഈർപ്പത്തിലേക്കോ തുറന്നുകാണിക്കരുത്.
- സബ് വൂഫറിന് ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക, അങ്ങനെ അത് അമിതമായി ചൂടാകുന്നത് തടയാം.
- നിർമ്മാതാവ് വ്യക്തമാക്കിയ അറ്റാച്ച്മെൻ്റുകൾ/ആക്സസറികൾ മാത്രം ഉപയോഗിക്കുക.
- പവർ കോർഡ് നടക്കുകയോ നുള്ളുകയോ ചെയ്യുന്നതിൽ നിന്ന് സംരക്ഷിക്കുക.
- ഇടിമിന്നലുള്ള സമയത്തോ ദീർഘനേരം ഉപയോഗിക്കാത്ത സമയത്തോ ഈ ഉപകരണം അൺപ്ലഗ് ചെയ്യുക.
- എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക.
പാക്കേജ് ഉള്ളടക്കം
നിങ്ങളുടെ പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ അടങ്ങിയിട്ടുണ്ടെന്ന് പരിശോധിക്കുക:
- Monoprice CSW-12 12in 400 Watt Compact Subwoofer
ഉൽപ്പന്നം കഴിഞ്ഞുview
Familiarize yourself with the various parts and controls of your Monoprice CSW-12 subwoofer.
മുന്നിലും വശത്തും view of the Monoprice CSW-12 subwoofer, showcasing its compact design and front-firing driver with a bass port on the side.
ക്ലോസ് അപ്പ് view of the 12-inch woofer driver, typically covered by a removable grille (not shown).
Rear panel of the Monoprice CSW-12, showing the input connections, power switch, and control knobs.

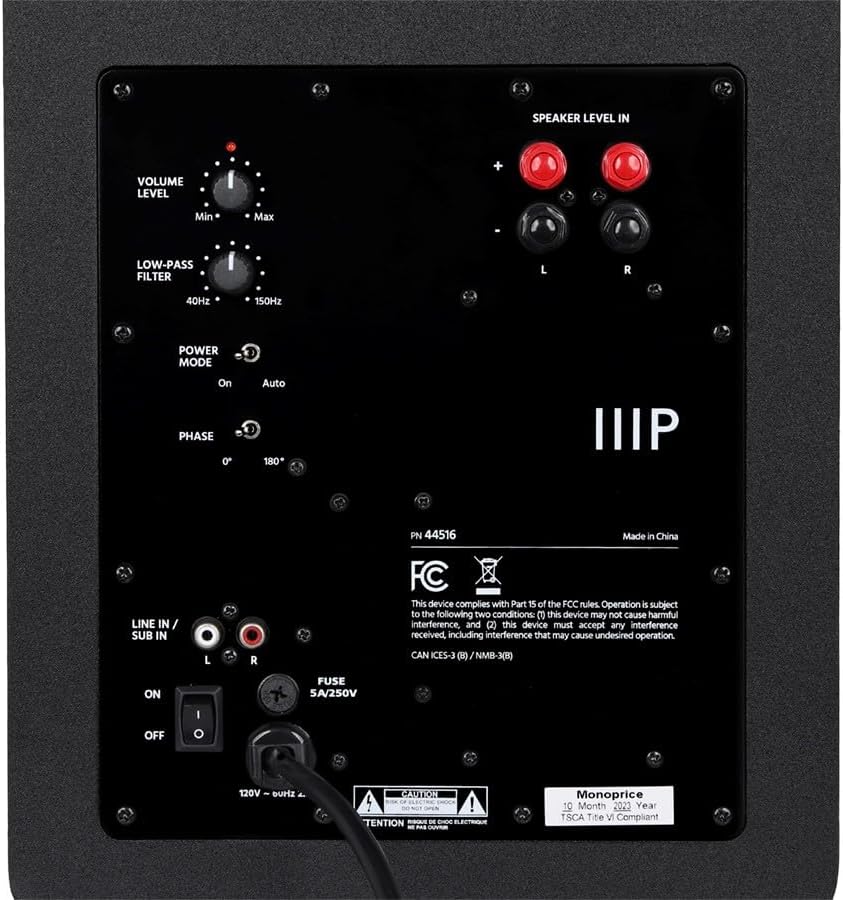

വിശദമായി view of the control section on the rear panel, including Volume, Low-Pass Filter, Power Mode, and Phase controls.
Rear Panel Controls and Connections:
- വോളിയം നില: സബ് വൂഫറിന്റെ മൊത്തത്തിലുള്ള ഔട്ട്പുട്ട് വോളിയം ക്രമീകരിക്കുന്നു.
- ലോ-പാസ് ഫിൽട്ടർ: Controls the upper frequency limit of the subwoofer, typically adjustable from 40Hz to 150Hz.
- പവർ മോഡ്: Selects the power state (On, Auto, Off). 'Auto' mode detects an audio signal to power on/off automatically.
- ഘട്ടം: Switches the phase of the subwoofer output between 0° and 180° to optimize integration with main speakers.
- Line In / Sub In (RCA): Low-level RCA inputs for connecting to an AV receiver or pre-ampലിഫയറിന്റെ സബ് വൂഫർ ഔട്ട്പുട്ട്.
- Speaker Level In: High-level speaker inputs for connecting directly to the speaker outputs of an amplifier or receiver without a dedicated subwoofer output.
- വൈദ്യുതി സ്വിച്ച്: Main power toggle for the subwoofer.
- ഫ്യൂസ്: Replaceable fuse for electrical protection.
സജ്ജമാക്കുക
പ്ലേസ്മെൻ്റ്
The placement of your subwoofer can significantly impact its performance. Experiment with different locations to find the best bass response for your room. Common placements include:
- കോർണർ പ്ലേസ്മെന്റ്: Often provides the most bass output due to room gain.
- Near Main Speakers: Can improve integration with your main speakers for a more seamless soundstage.
- ശ്രവിക്കുന്ന സ്ഥാനം: The 'subwoofer crawl' method involves placing the subwoofer at your listening position and crawling around the room to find where the bass sounds best, then placing the subwoofer there.
കണക്ഷനുകൾ
Ensure the subwoofer is powered off before making any connections.
- RCA Connection (Recommended):
- Connect an RCA cable from the 'Subwoofer Out' or 'LFE Out' jack on your AV receiver/processor to the 'Line In / Sub In' (L or R, or both if available) on the subwoofer.
- High-Level Speaker Connection:
- Connect speaker wires from the speaker outputs of your amplifier/receiver to the 'Speaker Level In' terminals on the subwoofer. Ensure correct polarity (+ to + and - to -).
- Then, connect your main speakers from the 'Speaker Level Out' terminals on the subwoofer (if available, otherwise connect main speakers directly to ampജീവപര്യന്തം).
പ്രവർത്തിക്കുന്നു
പ്രാരംഭ പവർ ഓൺ
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
- സബ് വൂഫറിന്റെ പവർ കോർഡ് ഒരു വാൾ ഔട്ട്ലെറ്റിൽ പ്ലഗ് ചെയ്യുക.
- Set the 'Power Mode' switch to 'On' or 'Auto'.
- നിങ്ങളുടെ AV റിസീവർ ഓണാക്കുക/amplifier and play some audio.
ക്രമീകരണങ്ങൾ ക്രമീകരിക്കുന്നു
- Volume Level Adjustment: Start with the volume knob at its minimum setting. Gradually increase the volume until the subwoofer's output blends seamlessly with your main speakers.
- Low-Pass Filter Adjustment: This control determines the highest frequency the subwoofer will reproduce. Adjust it to blend with the low-frequency cutoff of your main speakers. A common starting point is 80Hz for most bookshelf speakers. If your receiver has a built-in crossover, set the subwoofer's low-pass filter to its maximum (150Hz) or bypass it if possible.
- ഘട്ടം നിയന്ത്രണം: The phase switch (0° or 180°) helps ensure that the subwoofer's sound waves align with those of your main speakers at the listening position. Experiment with both settings to find which one provides the most impactful and coherent bass.
- Power Mode Settings:
- ഓൺ: The subwoofer remains powered on continuously.
- സ്വയമേവ: ഒരു ഓഡിയോ സിഗ്നൽ കണ്ടെത്തുമ്പോൾ സബ് വൂഫർ യാന്ത്രികമായി ഓണാകും, കൂടാതെ ഒരു നിശ്ചിത കാലയളവ് നിഷ്ക്രിയത്വത്തിന് ശേഷം സ്റ്റാൻഡ്ബൈ മോഡിൽ പ്രവേശിക്കുകയും ചെയ്യും.
- ഓഫ്: സബ് വൂഫർ ഓഫാണ്.
മെയിൻ്റനൻസ്
വൃത്തിയാക്കൽ
To clean the subwoofer, use a soft, dry cloth. Do not use liquid cleaners or aerosol sprays, as they may damage the finish or internal components.
സംഭരണം
സബ് വൂഫർ ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, അത് ഓഫ് ചെയ്ത് പ്ലഗ് ഇൻ ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും മാറി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your subwoofer, refer to the table below for common problems and solutions.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സബ് വൂഫറിൽ നിന്ന് ശബ്ദമില്ല | Subwoofer not powered on; incorrect connections; low volume setting; no signal from source. | Check power switch and outlet; verify all cables are securely connected; increase subwoofer volume; ensure audio source is active and sending signal. |
| Distorted or muddy bass | Volume too high; incorrect phase setting; improper low-pass filter setting; poor placement. | Reduce volume; try switching phase (0°/180°); adjust low-pass filter for better blend; experiment with subwoofer placement. |
| Subwoofer hums or buzzes | Ground loop issue; faulty cable; interference. | Try plugging subwoofer into a different outlet; use a ground loop isolator; replace RCA cable; ensure power cables are not running parallel to audio cables. |
| Subwoofer does not turn on in 'Auto' mode | Input signal too low; 'Auto' mode sensitivity. | Increase the output level from your receiver/source; try setting the power mode to 'On'. |
സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the Monoprice CSW-12 Subwoofer.
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | മോണോപ്രൈസ് |
| മോഡൽ | CSW-12 (44516) |
| സ്പീക്കർ തരം | സബ് വൂഫർ |
| ഡ്രൈവർ വലിപ്പം | 12 ഇഞ്ച് |
| Ampജീവിതശക്തി | 400 വാട്ട്സ് |
| ഫ്രീക്വൻസി പ്രതികരണം | 20 Hz - 150 Hz (Adjustable Low-Pass Filter) |
| കണക്റ്റിവിറ്റി | Wired RCA, Speaker Level Inputs |
| ഘട്ടം നിയന്ത്രണം | 0° / 180° |
| പവർ മോഡ് | On, Auto, Off |
| നിറം | കറുപ്പ് |
| ഇനത്തിൻ്റെ ഭാരം | 2.82 പൗണ്ട് |
| മൗണ്ടിംഗ് തരം | ഫ്ലോർ സ്റ്റാൻഡിംഗ് |
| പവർ ഉറവിടം | കോർഡഡ് ഇലക്ട്രിക് |
| മാതൃരാജ്യം | ചൈന |
വാറൻ്റിയും പിന്തുണയും
വാറൻ്റി വിവരങ്ങൾ
The Monoprice CSW-12 comes with a Limited Warranty. Please refer to the official Monoprice webകാലാവധിയും കവറേജ് വിശദാംശങ്ങളും ഉൾപ്പെടെ നിർദ്ദിഷ്ട വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും വേണ്ടിയുള്ള നിങ്ങളുടെ വാങ്ങൽ ഡോക്യുമെന്റേഷൻ, വെബ്സൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ വാറന്റി ഡോക്യുമെന്റേഷൻ.
ഉപഭോക്തൃ പിന്തുണ
For technical assistance, troubleshooting, or warranty claims, please contact Monoprice customer support. You can find contact information and additional resources on their official webസൈറ്റ്:
