VAKOLE CO26 Fatbike E-Mountain Bike User Manual

ആമുഖം

This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your VAKOLE CO26 Fatbike E-Mountain Bike. Please read this manual thoroughly before your first ride and keep it for future reference.

Image: The VAKOLE CO26 Fatbike E-Mountain Bike, showcasing അതിന്റെ കരുത്തുറ്റ ഫ്രെയിം, തടിച്ച ടയറുകൾ, സംയോജിത ബാറ്ററി.

പ്രധാന സവിശേഷതകൾ

• ഉയർന്ന ശേഷിയുള്ള ബാറ്ററി: Equipped with a 48V 16Ah lithium battery, providing a range of 55-75 km on a single 4-hour charge. The battery is securely integrated into the frame with a lock and key.
• ശക്തമായ മോട്ടോർ: Features a rear motor capable of speeds up to 25 km/h and 60 Nm torque, assisting with inclines up to 30 degrees.
• Advanced Suspension & Braking: Includes a lockable front fork for smooth damping and dual hydraulic disc brakes for responsive and safe stopping.
• തടിച്ച ടയറുകൾ: 4.0-inch wide tires enhance stability and provide a smooth ride across various terrains.
• ക്രമീകരിക്കാവുന്ന സുഖം: Seat and handlebars are adjustable to accommodate various rider heights.
• LCD ഡിസ്പ്ലേ: A clear LCD display provides real-time information including mileage, speed, power level, and riding mode.
• സുരക്ഷാ സവിശേഷതകൾ: Integrated bell, bright front light, and rear reflector for enhanced visibility and safety.

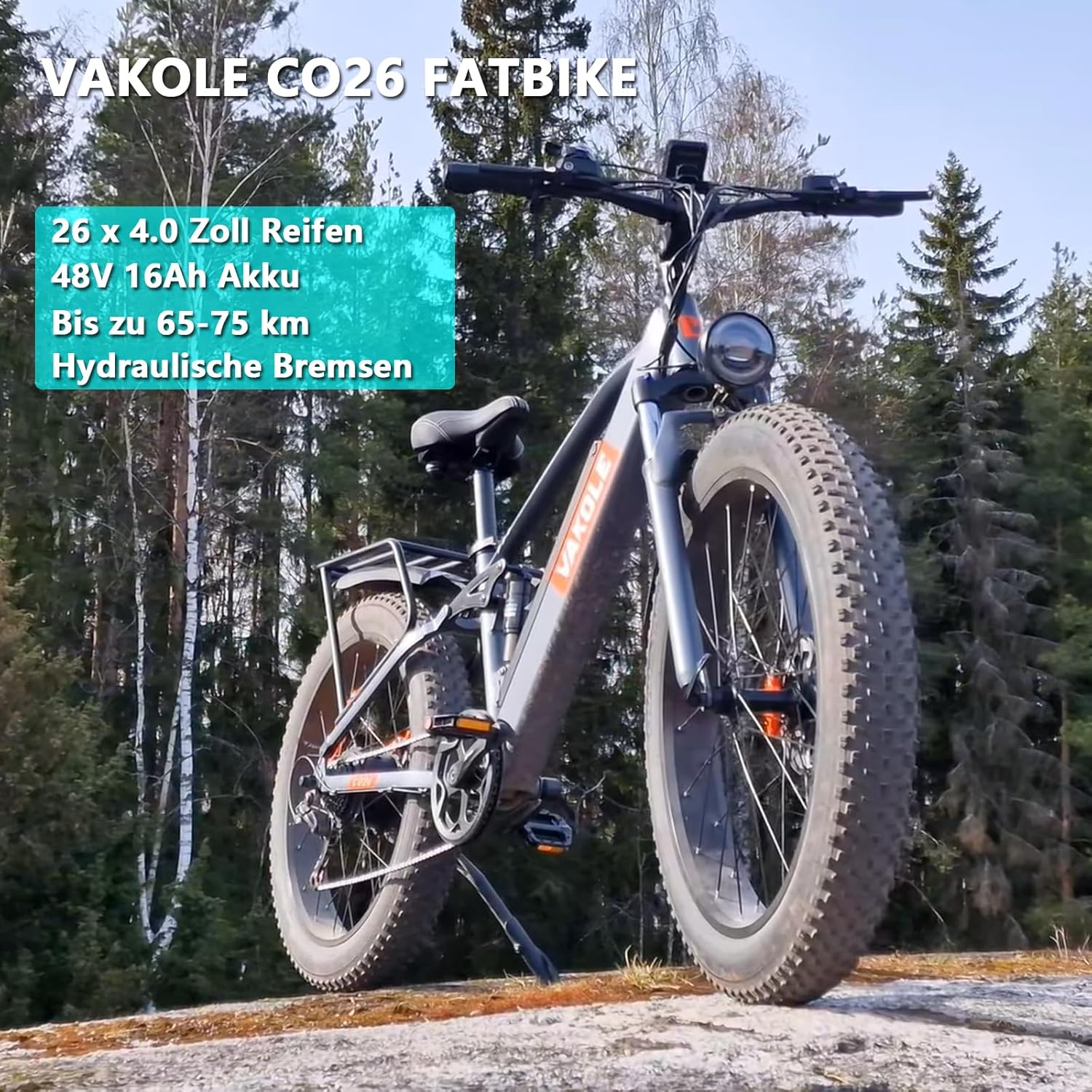

Image: The VAKOLE CO26 Fatbike highlighting its key features: 26 x 4.0 inch tires, 48V 16Ah battery, up to 65-75 km range, and hydraulic brakes.

സജ്ജീകരണവും അസംബ്ലിയും

Your VAKOLE CO26 E-Mountain Bike arrives approximately 85% pre-assembled. The following steps detail the final assembly required before your first ride.

ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ:

• 1 x CO26 Electric Mountain Bike (main frame with rear wheel and motor)
• 1 x ചാർജർ
• 1 x Multi-function Tool Kit
• 1 x Flashing Light (installed under the seat)
• 1 x ഫോൺ ഹോൾഡർ
• 1 x Hanging Bag
• 1 x Tire Pump
• 1 x Tire Repair Tool

അസംബ്ലി ഘട്ടങ്ങൾ:

1. അൺബോക്സിംഗ്: പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഷിപ്പിംഗ് കേടുപാടുകൾ ഉണ്ടോ എന്ന് പരിശോധിക്കുക.
2. ഫ്രണ്ട് വീൽ ഇൻസ്റ്റാൾ ചെയ്യുക: Attach the front wheel to the front fork. Ensure the disc brake rotor aligns correctly with the caliper. Secure the quick-release skewer or axle nuts firmly.
3. ഹാൻഡിൽബാറുകൾ ഘടിപ്പിക്കുക: Insert the handlebar stem into the fork steerer tube and tighten the stem bolts. Adjust the handlebar angle for comfortable riding. Ensure all cables are routed correctly and not pinched.
4. സീറ്റ് പോസ്റ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Insert the seat post into the frame's seat tube. Adjust the seat height to ensure your feet can comfortably touch the ground when stopped, or for optimal pedaling efficiency. Secure with the quick-release lever.
5. പെഡലുകൾ ഇൻസ്റ്റാൾ ചെയ്യുക: Identify the left (L) and right (R) pedals. The left pedal threads counter-clockwise, and the right pedal threads clockwise. Apply a small amount of grease to the threads and tighten them securely with a wrench.
6. ബാറ്ററി ചാർജ് ചെയ്യുക: Before first use, fully charge the battery. Connect the charger to the battery port and then to a power outlet. The indicator light on the charger will change when fully charged.
7. അന്തിമ പരിശോധനകൾ: Before riding, check tire pressure, brake function, gear shifting, and ensure all bolts and quick releases are tightened.

Image: The VAKOLE CO26 Fatbike in an outdoor setting, demonstrating its assembled state and readiness for use.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

പവർ ഓൺ/ഓഫ്:

ബൈക്ക് പവർ ഓൺ ചെയ്യാൻ, LCD ഡിസ്പ്ലേയിലെ പവർ ബട്ടൺ അമർത്തിപ്പിടിക്കുക. പവർ ഓഫ് ചെയ്യാൻ, ഡിസ്പ്ലേ ഓഫാകുന്നതുവരെ അതേ ബട്ടൺ അമർത്തിപ്പിടിക്കുക.

LCD Display Functions:

The LCD display provides critical riding information:

• വേഗത: നിലവിലെ റൈഡിംഗ് വേഗത.
• ബാറ്ററി നില: ശേഷിക്കുന്ന ബാറ്ററി ചാർജ് സൂചിപ്പിക്കുന്നു.
• മൈലേജ്: Displays trip distance or total odometer reading.
• പവർ ഔട്ട്പുട്ട്: Shows the motor's current power assistance level.
• റൈഡിംഗ് മോഡ്: Indicates the selected pedal assist level (PAS) or throttle mode.

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the VAKOLE CO26's LCD display, showing speed, battery level, and other ride data.

റൈഡിംഗ് മോഡുകൾ:

The VAKOLE CO26 offers multiple riding modes:

• പെഡൽ അസിസ്റ്റ് സിസ്റ്റം (PAS): Provides motor assistance as you pedal. Adjust the assist level using the controls on the handlebars. Higher levels provide more assistance.
• ത്രോട്ടിൽ മോഡ്: Use the twist throttle on the handlebar for power without pedaling. This mode is subject to local regulations regarding electric bicycles.
• മാനുവൽ മോഡ്: മോട്ടോർ സഹായമില്ലാതെ ഒരു പരമ്പരാഗത സൈക്കിൾ പോലെ ബൈക്ക് ഓടിക്കുക.

Image: A close-up of the 7-speed gear shifter and the twist-grip throttle, illustrating the control mechanisms for different riding modes.

Gears and Braking:

• 7-Speed Gearing: Utilize the 7-speed derailleur system to adapt to various terrains and riding conditions. Shift gears smoothly by pedaling lightly while operating the shifter.
• Hydraulic Disc Brakes: The bike is equipped with front and rear hydraulic disc brakes. Apply both brakes simultaneously for effective and controlled stopping. Avoid sudden, hard braking, especially at high speeds.

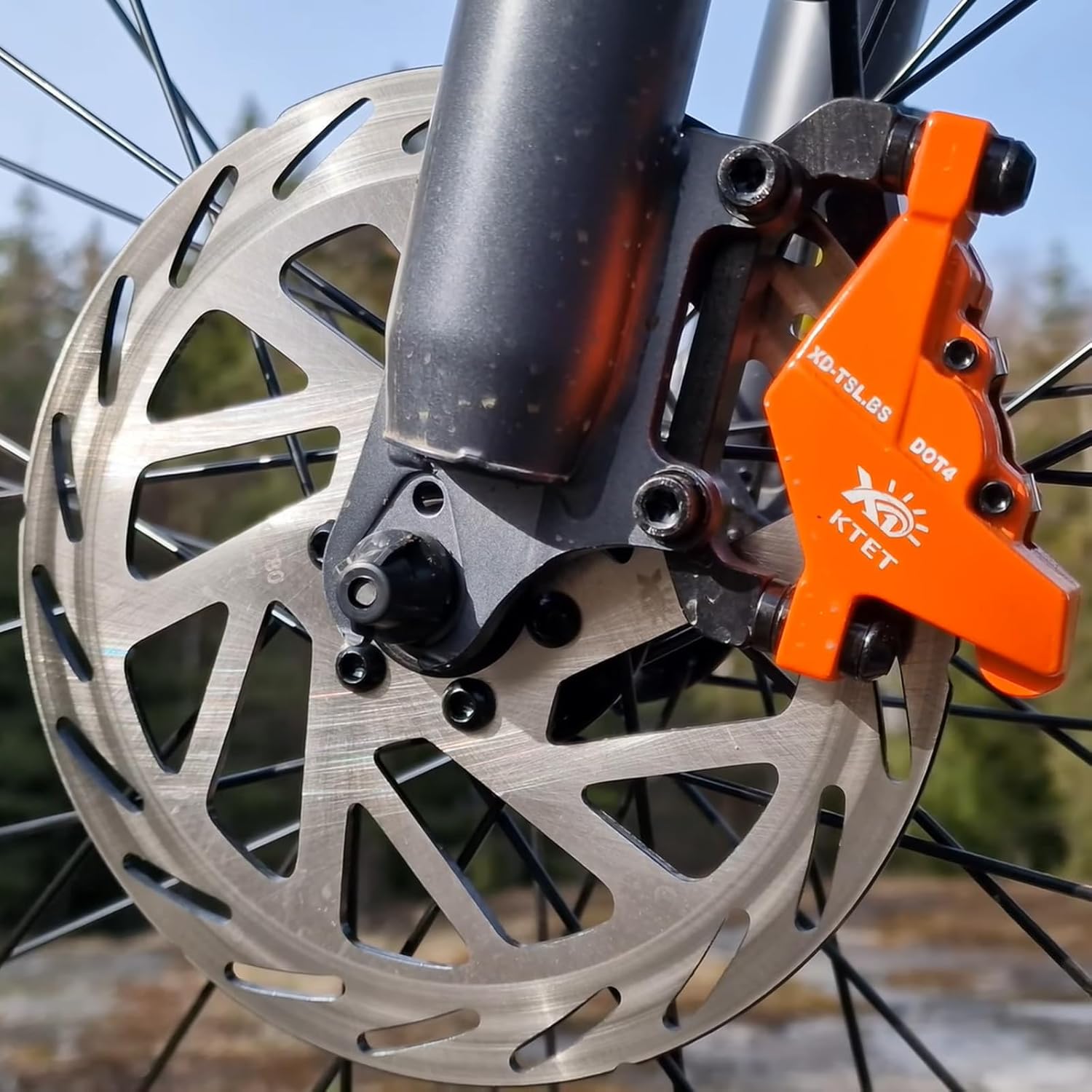

ചിത്രം: വിശദമായ ഒരു ചിത്രം view of the front hydraulic disc brake system, showing the caliper and rotor, essential for reliable stopping power.

ബാറ്ററി മാനേജ്മെൻ്റ്

ബാറ്ററി ചാർജ് ചെയ്യുന്നു:

The 48V 16Ah lithium battery takes approximately 4 hours for a full charge. Always use the original charger provided with your bike.

1. Ensure the bike is turned off.
2. Locate the charging port on the battery (usually on the side or top).
3. Connect the charger's output plug to the battery's charging port.
4. ഒരു സാധാരണ മതിൽ ഔട്ട്ലെറ്റിലേക്ക് ചാർജർ പ്ലഗ് ചെയ്യുക.
5. Monitor the charger's indicator light. It will typically change from red to green when charging is complete.
6. Once fully charged, disconnect the charger from the outlet first, then from the battery.

Image: A person demonstrating the removal of the integrated 768Wh battery from the VAKOLE CO26 frame, highlighting its portability for charging.

ബാറ്ററി പരിചരണവും സംഭരണവും:

• Avoid completely draining the battery. Recharge it regularly, even if not used frequently.
• ബാറ്ററി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശവും ഉയർന്ന താപനിലയും ഏൽക്കാത്ത സ്ഥലത്ത് സൂക്ഷിക്കുക.
• If storing for an extended period, charge the battery to 50-70% capacity and check it every 1-2 months.
• The battery is removable for convenient charging and secure storage. Use the provided key to unlock and remove it from the frame.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and safe operation of your VAKOLE CO26 E-Mountain Bike.

ദിവസേനയുള്ള പരിശോധനകൾ:

• ടയറുകൾ: Check tire pressure before each ride. The recommended pressure is usually indicated on the tire sidewall.
• ബ്രേക്കുകൾ: Ensure both front and rear brakes are functioning correctly and that brake levers are firm.
• ബോൾട്ടുകളും ഫാസ്റ്റനറുകളും: Quickly check that all visible bolts and quick releases (wheels, handlebars, seat post) are tight.

ആഴ്ചതോറുമുള്ള/ദ്വൈ-ആഴ്ചതോറുമുള്ള പരിശോധനകൾ:

• ചെയിൻ: Clean and lubricate the chain regularly, especially after riding in wet or dirty conditions.
• ഗിയറുകൾ: Check for smooth gear shifting. Adjust if necessary (refer to a bicycle repair guide or professional).
• ബ്രേക്ക് പാഡുകൾ: Inspect brake pads for wear. Replace them if they are worn down to the wear indicators.
• സസ്പെൻഷൻ: Check the front fork and rear shock for proper function and cleanliness. The front fork has a lockout feature for different terrains.

Image: A close-up of the VAKOLE CO26's rear suspension system, indicating the full suspension design for a comfortable ride.

വൃത്തിയാക്കൽ:

പരസ്യത്തിലൂടെ നിങ്ങളുടെ ബൈക്ക് പതിവായി വൃത്തിയാക്കുക.amp cloth and mild soap. Avoid using high-pressure washers directly on electrical components, bearings, or seals.

ട്രബിൾഷൂട്ടിംഗ്

For issues not listed here or if solutions do not resolve the problem, please contact VAKOLE customer support.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

VAKOLE provides customer support for your CO26 E-Mountain Bike. For any questions, technical assistance, or warranty claims, please contact the seller or VAKOLE customer service.

The product is stated to be 85% pre-installed, and a professional customer service team will answer questions within 24 hours. While specific warranty terms are not detailed in the product information, standard consumer rights and return policies apply (e.g., 30-day return policy mentioned in buybox_winner).

For direct support, refer to the contact information provided at the point of purchase or on the official VAKOLE webസൈറ്റ്.
