KOLINK Umbra X 120mm PWM ARGB Fan Instruction Manual

1. ആമുഖം

Thank you for choosing the KOLINK Umbra X 120mm PWM ARGB Fan. This fan is designed to provide efficient cooling for your computer system while offering customizable ARGB lighting effects. Featuring a 28mm thick frame for enhanced airflow and a durable hydraulic bearing, the Umbra X delivers quiet and reliable performance. This manual provides essential information for proper installation, operation, and maintenance.

2 സുരക്ഷാ വിവരങ്ങൾ

• ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുമുമ്പ് നിങ്ങളുടെ കമ്പ്യൂട്ടർ സിസ്റ്റം പവർ ഓഫ് ചെയ്തിട്ടുണ്ടെന്നും വാൾ ഔട്ട്‌ലെറ്റിൽ നിന്ന് അൺപ്ലഗ് ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
• Handle the fan and its components with care to avoid damage.
• Do not attempt to modify the fan or its cables. Unauthorized modifications may void your warranty and cause damage.
• ദ്രാവകങ്ങളിൽ നിന്നും അമിതമായ ഈർപ്പത്തിൽ നിന്നും ഫാനിനെ അകറ്റി നിർത്തുക.
• This product is intended for use within computer systems. Do not use it for other purposes.

3. പാക്കേജ് ഉള്ളടക്കം

The KOLINK Umbra X Single Pack includes the following items:

• 1x KOLINK Umbra X 120mm PWM ARGB Fan
• 4x മൗണ്ടിംഗ് സ്ക്രൂകൾ
• Necessary connection cables (PWM and ARGB)

Image: KOLINK Umbra X 120mm PWM ARGB Fan product box.

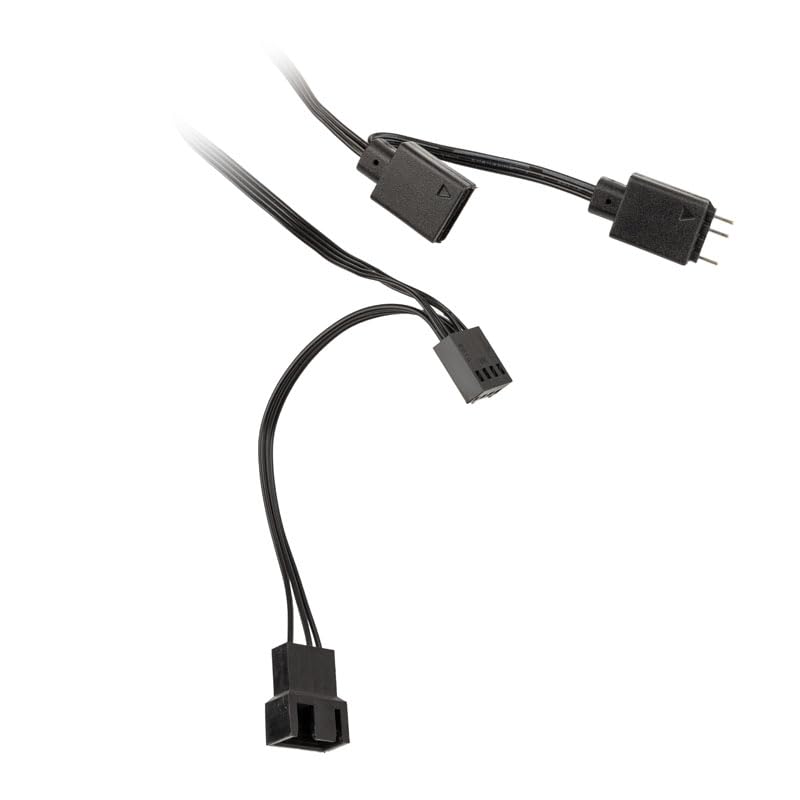

Image: Included PWM and ARGB connection cables for the fan.

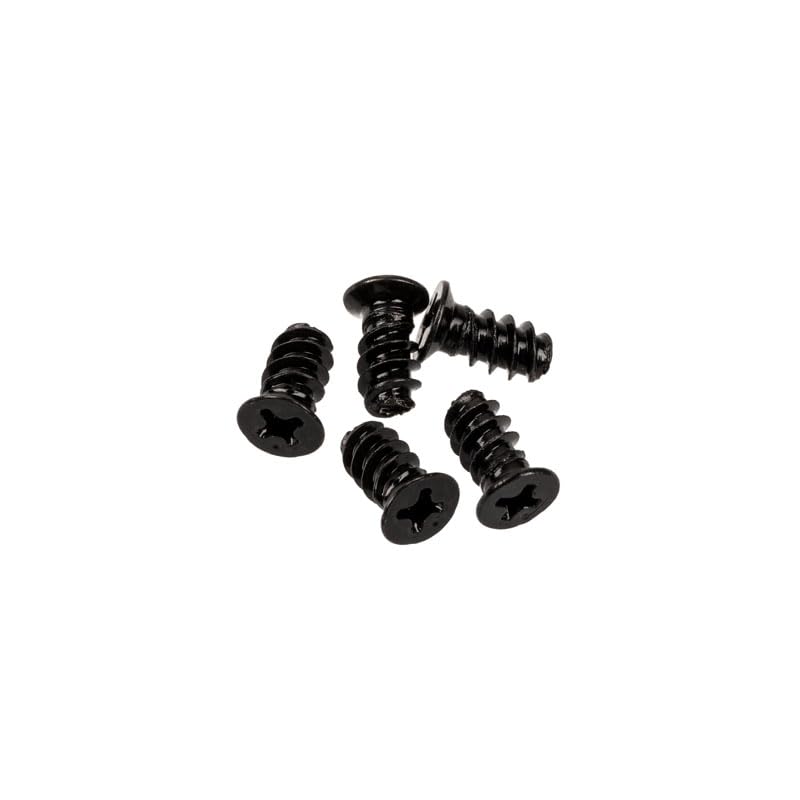

Image: Four black mounting screws for fan installation.

4 സ്പെസിഫിക്കേഷനുകൾ

5. ഇൻസ്റ്റലേഷൻ (സജ്ജീകരണം)

Follow these steps to install your KOLINK Umbra X fan:

1. നിങ്ങളുടെ സിസ്റ്റം തയ്യാറാക്കുക: നിങ്ങളുടെ കമ്പ്യൂട്ടർ ഓഫ് ചെയ്ത് പവർ ഔട്ട്‌ലെറ്റിൽ നിന്ന് അത് ഊരിവയ്ക്കുക. ഫാൻ മൗണ്ടിംഗ് ലൊക്കേഷനുകൾ ആക്‌സസ് ചെയ്യാൻ നിങ്ങളുടെ കമ്പ്യൂട്ടർ കേസ് തുറക്കുക.
2. മൗണ്ടിംഗ് സ്ഥലം തിരിച്ചറിയുക: Determine where you want to install the fan (e.g., front, rear, top, or bottom of the case, or on a radiator). Ensure there is sufficient space.
3. ഫാൻ ഘടിപ്പിക്കുക: Position the fan in the desired location. Ensure the airflow direction is correct (usually indicated by an arrow on the fan frame). Use the four included mounting screws to secure the fan to the case or radiator. Tighten screws until snug, but do not overtighten.

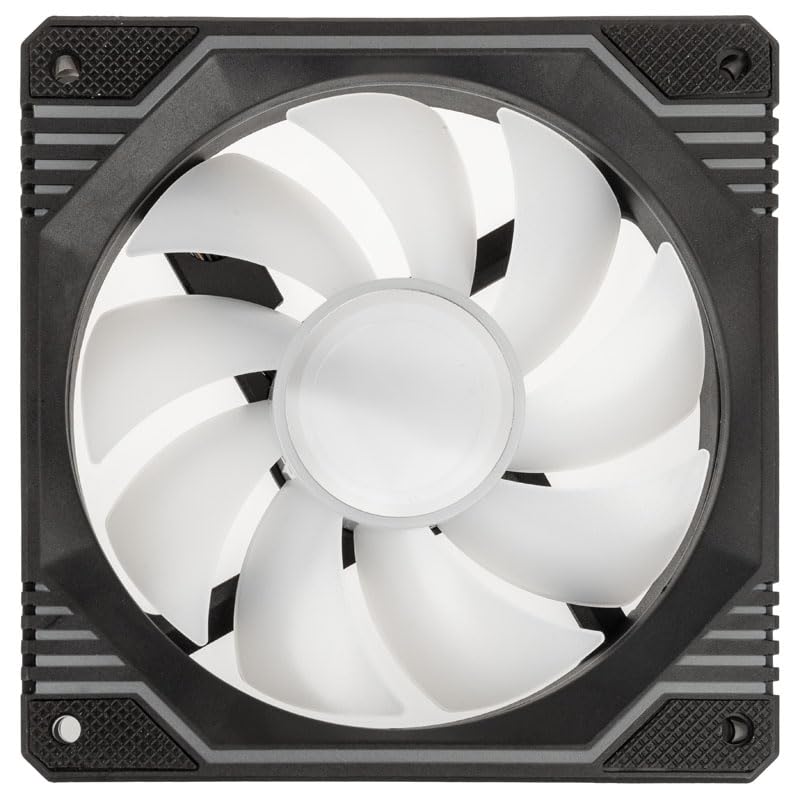

   ചിത്രം: മുകളിൽ നിന്ന് താഴേക്ക് view of the KOLINK Umbra X fan, showing the fan blades and mounting holes.

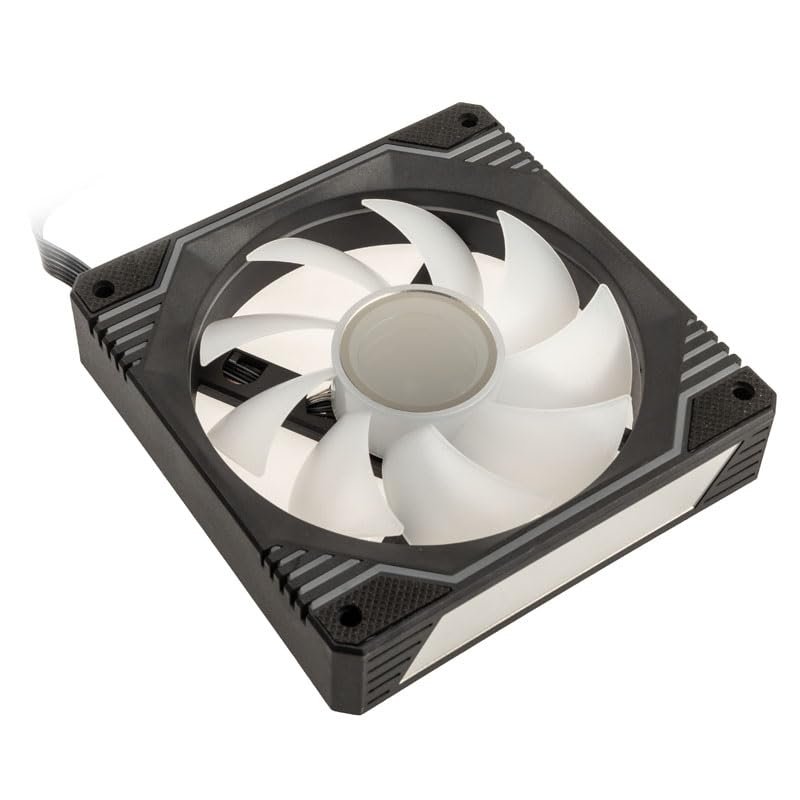

   ചിത്രം: ആംഗിൾഡ് view of the KOLINK Umbra X fan, highlighting its design and mounting points.

4. Connect PWM Cable: Locate a 4-pin fan header on your motherboard (often labeled CPU_FAN, SYS_FAN, or CHA_FAN). Connect the fan's 4-pin PWM cable to this header. This allows your motherboard to control the fan speed.
5. Connect ARGB Cable: Locate a 3-pin 5V ARGB header on your motherboard (often labeled ADD_HEADER, JRAINBOW, or D_LED). Connect the fan's 3-pin ARGB cable to this header. Ensure the arrow on the connector aligns with the +5V pin on the motherboard header to prevent damage. Do not connect to a 4-pin 12V RGB header.
6. കേബിൾ മാനേജുമെന്റ്: Route the cables neatly to avoid interference with other components and to improve airflow within the case.
7. കെയ്‌സ് അടച്ച് പവർ ഓണാക്കുക: Close your computer case, plug in the power cable, and power on your system. Verify that the fan spins and the ARGB lighting illuminates.

6. ഓപ്പറേഷൻ

The KOLINK Umbra X fan operates with two primary functions: fan speed control and ARGB lighting control.

Fan Speed Control (PWM)

The fan's speed is controlled via the 4-pin PWM connection to your motherboard. You can manage fan speed settings through your motherboard's BIOS/UEFI or through compatible software provided by your motherboard manufacturer. This allows for dynamic adjustment of fan speed based on system temperature, optimizing cooling performance and noise levels.

ARGB ലൈറ്റിംഗ് നിയന്ത്രണം

The ARGB lighting features two Infinity Mirror effects on the fan hub and frame edges. The lighting is controlled via the 3-pin 5V ARGB connection to your motherboard. You can customize lighting effects, colors, and patterns using your motherboard's ARGB synchronization software (e.g., ASUS Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion, ASRock Polychrome Sync). Ensure your motherboard supports 3-pin 5V ARGB.

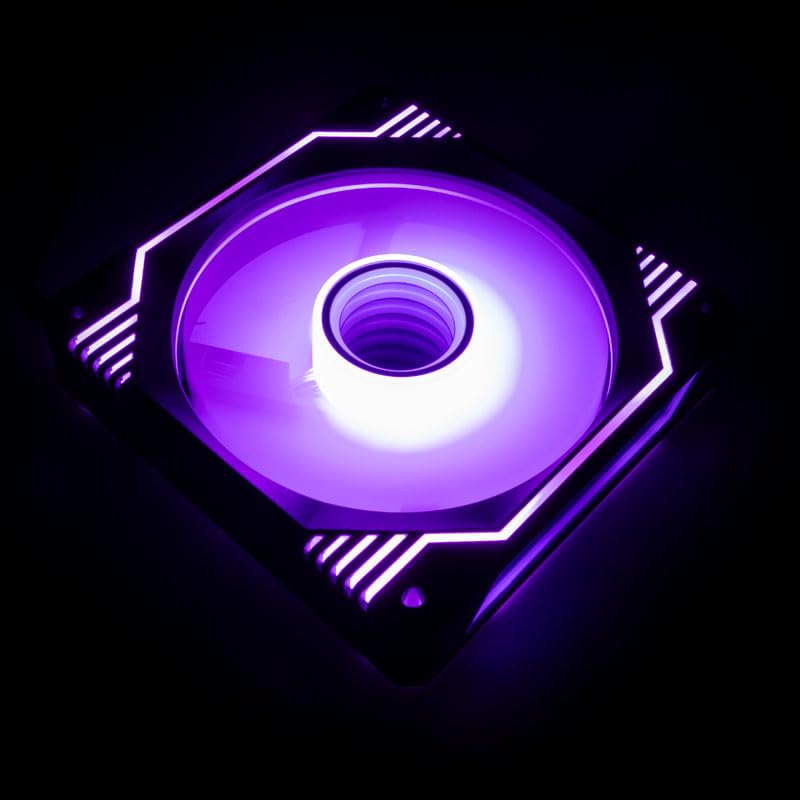

Image: KOLINK Umbra X fan illuminated with purple ARGB lighting, showcasing the infinity mirror effect.

Image: KOLINK Umbra X fan illuminated with green ARGB lighting.

7. പരിപാലനം

Regular maintenance helps ensure optimal performance and longevity of your fan.

• വൃത്തിയാക്കൽ: Periodically clean the fan blades and frame to remove dust buildup. Use a can of compressed air or a soft, dry cloth. Ensure the system is powered off and unplugged before cleaning.
• പരിശോധന: Occasionally check the fan for any signs of damage or loose connections.
• ലൂബ്രിക്കേഷൻ ഒഴിവാക്കുക: The hydraulic bearing is sealed and does not require external lubrication. Attempting to lubricate it may cause damage.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your KOLINK Umbra X fan, refer to the following common solutions:

• ഫാൻ കറങ്ങുന്നില്ല:
  • Ensure the 4-pin PWM cable is securely connected to a functional fan header on the motherboard.
  • Check BIOS/UEFI settings to ensure the fan header is enabled and configured correctly (e.g., not set to 0 RPM).
  • Verify that your power supply is providing adequate power to the motherboard and components.
• ARGB ലൈറ്റിംഗ് പ്രവർത്തിക്കുന്നില്ല:
  • Ensure the 3-pin ARGB cable is securely connected to a 5V ARGB header on the motherboard. 12V RGB ഹെഡറിലേക്ക് കണക്റ്റ് ചെയ്യരുത്.
  • ലൈറ്റിംഗ് ഇഫക്റ്റുകൾ പ്രാപ്തമാക്കിയിട്ടുണ്ടെന്നും കോൺഫിഗർ ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കാൻ നിങ്ങളുടെ മദർബോർഡിന്റെ ARGB സോഫ്റ്റ്‌വെയർ പരിശോധിക്കുക.
  • Verify that the ARGB header on your motherboard is functioning correctly.
• അമിതമായ ശബ്ദം:
  • ഫാൻ ബ്ലേഡുകളിൽ സ്പർശിക്കുന്ന ഏതെങ്കിലും കേബിളുകളോ തടസ്സങ്ങളോ പരിശോധിക്കുക.
  • Ensure the fan is securely mounted and screws are tightened appropriately.
  • ശബ്ദം ഒരു ആശങ്കയാണെങ്കിൽ, നിങ്ങളുടെ മദർബോർഡിന്റെ BIOS/UEFI അല്ലെങ്കിൽ സോഫ്റ്റ്‌വെയറിലെ ഫാൻ സ്പീഡ് ക്രമീകരണങ്ങൾ കുറഞ്ഞ RPM ആയി ക്രമീകരിക്കുക.
  • ഫാൻ ബ്ലേഡുകളിൽ അടിഞ്ഞുകൂടിയിരിക്കുന്ന പൊടി വൃത്തിയാക്കുക.
• മോശം കൂളിംഗ് പ്രകടനം:
  • Verify the fan's airflow direction is appropriate for your case configuration (e.g., intake or exhaust).
  • ഫാനിലേക്കോ പുറത്തേക്കോ വായുപ്രവാഹം തടയുന്ന തടസ്സങ്ങളൊന്നുമില്ലെന്ന് ഉറപ്പാക്കുക.
  • Increase fan speed settings if temperatures are too high.

9. വാറൻ്റിയും പിന്തുണയും

KOLINK products are manufactured to high-quality standards. For warranty information and technical support, please refer to the official Kolink webനിങ്ങളുടെ സൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
