1. ആമുഖം
This manual provides essential instructions for the safe and effective operation, setup, and maintenance of your Genmitsu 1HP 65mm Palm Trimmer Router and the accompanying 1/4 inch CNC Spoilboard Surfacing Router Bit. Please read this manual thoroughly before using the product to ensure proper function and to prevent injury.
The Genmitsu Palm Trimmer Router is a versatile woodworking tool designed for various applications such as trimming, grooving, chamfering, and more. The included 1/4 inch CNC Spoilboard Surfacing Router Bit is specifically designed for flattening and surfacing large areas with precision.
ചിത്രം 1: Genmitsu 1HP Palm Trimmer Router and 1/4 inch CNC Spoilboard Surfacing Router Bit. This image displays the Genmitsu 1HP Palm Trimmer Router alongside the included 1/4 inch CNC Spoilboard Surfacing Router Bit, showcasing പൂർണ്ണ പാക്കേജ്.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
തീ, വൈദ്യുതാഘാതം, വ്യക്തിപരമായ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് വൈദ്യുത ഉപകരണങ്ങൾ ഉപയോഗിക്കുമ്പോൾ എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക.
- എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക: ഉപകരണത്തിന്റെ പ്രവർത്തനവും സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങളും സ്വയം പരിചയപ്പെടുത്തുക.
- നേത്ര സംരക്ഷണം ധരിക്കുക: Always wear safety goggles to protect against flying debris.
- സുരക്ഷിത വർക്ക്പീസ്: Ensure your workpiece is clamped or otherwise secured to prevent movement during operation.
- വൃത്തിയുള്ള ഒരു വർക്ക് ഏരിയ നിലനിർത്തുക: അലങ്കോലപ്പെട്ട പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു.
- അപകടകരമായ പരിസ്ഥിതി ഒഴിവാക്കുക: ഡിയിൽ പവർ ടൂളുകൾ ഉപയോഗിക്കരുത്amp അല്ലെങ്കിൽ നനഞ്ഞ സ്ഥലങ്ങൾ, അല്ലെങ്കിൽ മഴയിൽ അവരെ തുറന്നുകാട്ടുക.
- കുട്ടികളെ അകറ്റി നിർത്തുക: എല്ലാ സന്ദർശകരെയും ജോലിസ്ഥലത്ത് നിന്ന് സുരക്ഷിതമായ അകലത്തിൽ നിർത്തണം.
- ശരിയായ വസ്ത്രധാരണം: അയഞ്ഞ വസ്ത്രങ്ങളോ ആഭരണങ്ങളോ ധരിക്കരുത്. നീളമുള്ള മുടി അടങ്ങിയിരിക്കുക.
- ശരിയായ ഉപകരണം ഉപയോഗിക്കുക: ഒരു ചെറിയ ഉപകരണമോ അറ്റാച്ച്മെന്റോ ഒരു ഹെവി ഡ്യൂട്ടി ഉപകരണത്തിന്റെ ജോലി ചെയ്യാൻ നിർബന്ധിക്കരുത്.
- പവർ വിച്ഛേദിക്കുക: ക്രമീകരണങ്ങൾ നടത്തുന്നതിനോ, ആക്സസറികൾ മാറ്റുന്നതിനോ, സൂക്ഷിക്കുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും പവർ സ്രോതസ്സിൽ നിന്ന് ഉപകരണം വിച്ഛേദിക്കുക.
- കേടുപാടുകൾക്കായി പരിശോധിക്കുക: Before each use, check for damaged parts. Do not use if any part is compromised.
- അമിത ചൂടാക്കൽ സംരക്ഷണം: The router is equipped with overheat protection. If the motor shuts off automatically, allow it to cool down before resuming operation.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
Understand the main components of your Genmitsu Palm Trimmer Router for effective and safe use.
ചിത്രം 2: Labeled components of the Genmitsu Palm Trimmer Router. A detailed view of the Genmitsu router highlighting key components: the ON/OFF switch, cam lock for base adjustment, fine gear adjustment for depth, and the transparent fixed base.
- ഓൺ / ഓഫ് ചെയ്യുക: Controls the power to the motor.
- Cam Lock: Secures the router base at the desired depth setting.
- Fine Gear Adjustment: Allows for precise depth adjustments for accurate routing.
- Transparent Fixed Base: വ്യക്തത നൽകുന്നു view of the workpiece and router bit during operation.
4. സജ്ജീകരണം
4.1 പായ്ക്ക് ചെയ്യലും ഉള്ളടക്കവും
Carefully unpack all components and verify that all items are present:
- Genmitsu 1HP Palm Trimmer Router
- 1/4 inch CNC Spoilboard Surfacing Router Bit
- 1/4 inch Collet (pre-installed or included separately)
- നേരായ വഴികാട്ടി
- ട്രിമ്മർ ഗൈഡ്
- Wrenches for bit installation
- ഉപയോക്തൃ മാനുവൽ
4.2 Installing the Router Bit
Follow these steps to safely install the router bit:
- പവർ സ്രോതസ്സിൽ നിന്ന് റൂട്ടർ അൺപ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Use the provided wrenches to loosen the chuck nut.
- Insert the router bit into the collet, ensuring it is seated firmly but not bottomed out.
- Tighten the chuck nut securely with the wrenches. Do not overtighten.
ചിത്രം 3: Step-by-step guide for installing a router bit. A visual guide detailing the three steps for installing a router bit: loosening the chuck with wrenches, inserting the bit, and tightening the chuck securely.
4.3 Attaching Guides
The router comes with a straight guide and a trimmer guide for various applications.
- നേരായ വഴികാട്ടി: Used for routing along a straight edge. Attach it to the router base using the provided screws and adjust its position as needed.
- Trimmer Guide: Ideal for following curved edges or templates. Secure it to the router base and adjust the roller position to match your workpiece.
ചിത്രം 4: Genmitsu router with straight guide and trimmer guide attachments. This image shows the Genmitsu router equipped with both the straight guide and the trimmer guide, demonstrating how these accessories are used for various routing tasks.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 അടിസ്ഥാന പ്രവർത്തനം
- ആഴം സജ്ജമാക്കുക: Loosen the cam lock, adjust the router bit to the desired depth using the fine gear adjustment, and then secure the cam lock.
- പവർ ഓൺ: Plug the router into a suitable power outlet. Hold the router firmly and press the ON/OFF switch to start the motor.
- റൂട്ടിംഗ്: Guide the router smoothly along your workpiece. Always move the router against the direction of bit rotation for optimal control and cut quality.
- പവർ ഓഫ്: Release the ON/OFF switch to stop the motor. Wait for the bit to come to a complete stop before setting the tool down.
5.2 അപേക്ഷകൾ
The Genmitsu Palm Trimmer Router is suitable for a wide range of woodworking tasks:
- Wood Trimming: For precise edge finishing.
- Furniture Production: Creating joints, decorative edges, and more.
- DIY പ്രോജക്റ്റുകൾ: General woodworking tasks for hobbyists.
- CNC Milling: Can be integrated into a CNC machine (requires a 65mm spindle holder).
ചിത്രം 5: Various applications of the Genmitsu Palm Trimmer Router. This collage showcases the versatility of the Genmitsu router in different woodworking scenarios, including wood trimming, furniture production, general DIY projects, and CNC milling.
5.3 Using the 1/4 inch CNC Spoilboard Surfacing Router Bit
This specific bit is designed for flattening and surfacing operations, particularly on CNC machines or with a router sled.
- Ensure the bit is securely installed and the router is firmly mounted (if using with a CNC).
- Set a shallow depth of cut for each pass to avoid overloading the motor and ensure a smooth finish.
- Overlap passes slightly to ensure complete surface coverage.
ചിത്രം 6: Genmitsu 1/4 inch CNC Spoilboard Surfacing Router Bit in use. A close-up view of the spoilboard surfacing router bit effectively flattening a wooden surface, demonstrating its primary function.
6. പരിപാലനം
6.1 വൃത്തിയാക്കൽ
Regular cleaning extends the life of your tool.
- Always unplug the router before cleaning.
- Use a brush or compressed air to remove sawdust and debris from the motor vents and base.
- ഒരു ക്ലീൻ, ഡി ഉപയോഗിച്ച് പുറംഭാഗം തുടയ്ക്കുകamp തുണി. കഠിനമായ രാസവസ്തുക്കൾ ഉപയോഗിക്കരുത്.
6.2 Router Bit Maintenance
The 1/4 inch CNC Spoilboard Surfacing Router Bit features replaceable knife inserts.
- When the cutting edges become dull, replace the carbide inserts.
- Use the provided T15 wrench to loosen the screws holding the inserts, replace them with new ones, and tighten securely.
ചിത്രം 7: Replaceable knife inserts for the Genmitsu Spoilboard Surfacing Router Bit. This image displays the spoilboard surfacing bit along with its replaceable carbide inserts and the T15 wrench used for changing them, highlighting the ease of maintenance.
7. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ ഈ വിഭാഗം കാണുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| റൂട്ടർ ആരംഭിക്കുന്നില്ല | No power, faulty switch, motor overheat protection activated | Check power connection. Ensure switch is fully engaged. Allow motor to cool down if it recently shut off. |
| Poor cut quality / Rough finish | Dull bit, incorrect feed rate, excessive depth of cut | Replace bit inserts. Reduce feed rate. Decrease depth of cut per pass. |
| അമിതമായ വൈബ്രേഷൻ | Loose bit, bent bit, damaged collet | Ensure bit is securely tightened. Inspect bit for damage and replace if necessary. Check collet for wear. |
| Motor overheats frequently | Overloading, blocked ventilation, continuous heavy use | Reduce load/depth of cut. Clear ventilation openings. Allow for cooling periods during extended use. |
8 സ്പെസിഫിക്കേഷനുകൾ
Technical details for the Genmitsu 1HP 65mm Palm Trimmer Router and 1/4 inch CNC Spoilboard Surfacing Router Bit.
8.1 Router Specifications
- ശക്തി: 1 എച്ച്.പി
- പരമാവധി ഭ്രമണ വേഗത: 30,000 ആർപിഎം
- കോളറ്റ് വ്യാസം: 1/4 inch (included), compatible with 6/25 inch (order separately)
- അടിസ്ഥാന തരം: Fixed, Transparent Plastic
- മെറ്റീരിയൽ: അലുമിനിയം, പ്ലാസ്റ്റിക്
- ഊർജ്ജ സ്രോതസ്സ്: കോർഡഡ് ഇലക്ട്രിക്
- അമിത ചൂടാക്കൽ സംരക്ഷണം: അതെ
ചിത്രം 8: Dimensions and collet compatibility of the Genmitsu Palm Trimmer Router. The image illustrates the physical dimensions of the Genmitsu Palm Trimmer Router and indicates its compatibility with a 1/4 inch collet (included) and optional 6/25 inch collet.
8.2 Spoilboard Surfacing Router Bit Specifications
- ശങ്ക് വ്യാസം: 1/4 ഇഞ്ച് (6.35 മിമി)
- Cut Diameter: 1 ഇഞ്ച് (25.4 മിമി)
- പരമാവധി ആർപിഎം: 12,000
- ബ്ലേഡ് മെറ്റീരിയൽ: Carbide (replaceable inserts)

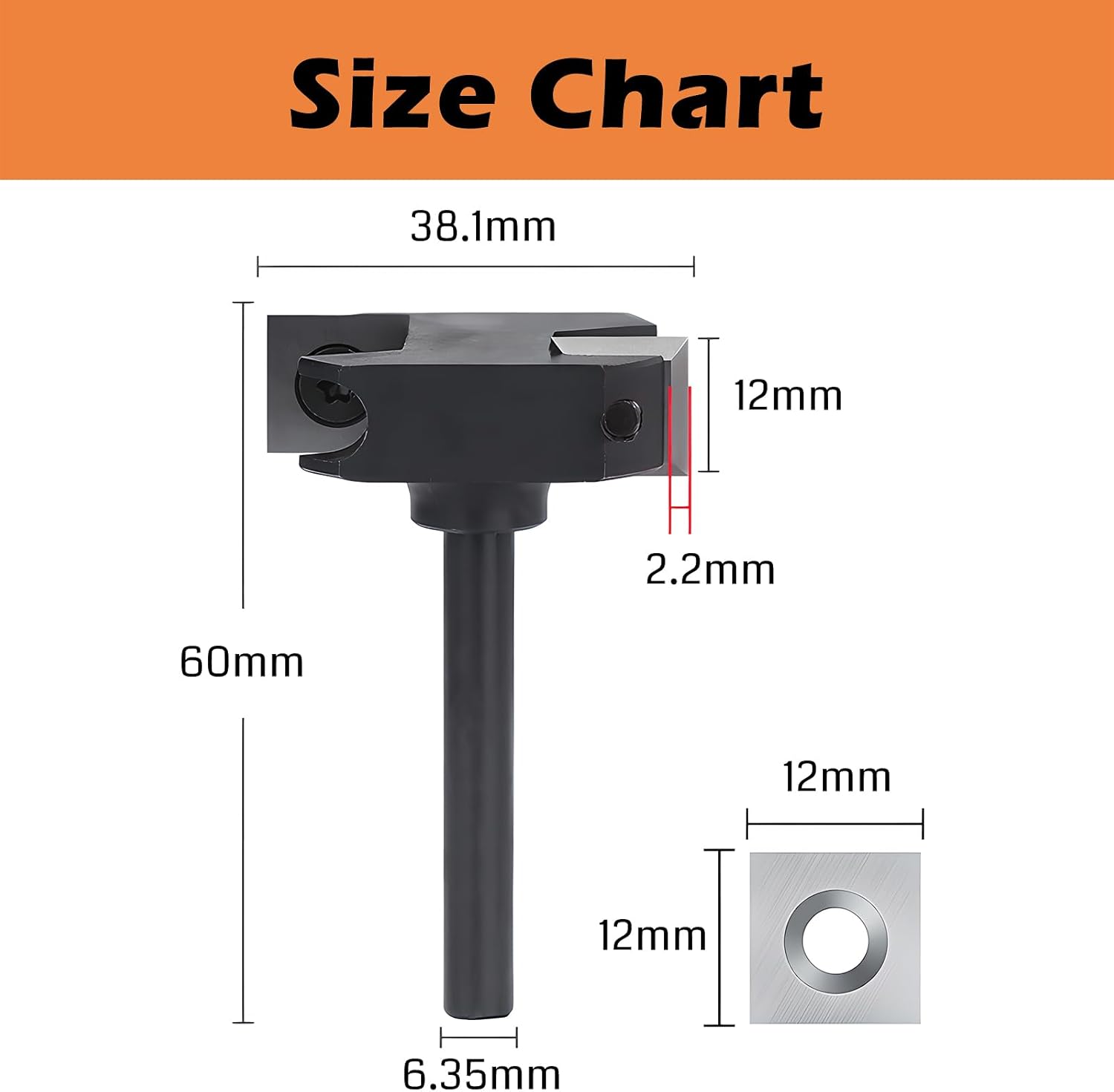

ചിത്രം 9: Dimensions of the Genmitsu 1/4 inch CNC Spoilboard Surfacing Router Bit. This diagram provides precise measurements for the 1/4 inch CNC Spoilboard Surfacing Router Bit, including shank diameter, cutting diameter, and overall length.
9. വാറൻ്റിയും പിന്തുണയും
9.1 വാറൻ്റി വിവരങ്ങൾ
Warranty details for your Genmitsu product are typically provided with the product packaging or can be found on the official Genmitsu webസൈറ്റ്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
9.2 ഉപഭോക്തൃ പിന്തുണ
For technical assistance, troubleshooting, or spare parts, please visit the official Genmitsu website or contact their customer support directly. Refer to the product packaging or the Genmitsu webഏറ്റവും പുതിയ ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾക്കായി സൈറ്റ്.
