NJTY T03B Non-Contact Voltagഇ ടെസ്റ്റർ ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

The NJTY T03B is a versatile non-contact voltage tester designed for safe and efficient electrical assessment. It features advanced NCV detection, voice broadcast alerts, dual sensitivity modes, and an integrated LED flashlight, making it an essential tool for identifying live/hot wires, detecting circuit breaks, and troubleshooting electrical issues.

Figure 1: NJTY T03B Non-Contact Voltagഇ ടെസ്റ്റർ

2 സുരക്ഷാ വിവരങ്ങൾ

Always prioritize safety when working with electrical systems. Read and understand all instructions before using this device. Failure to follow safety guidelines may result in electric shock, fire, or personal injury.

• Do not use the tester if it appears damaged or is not operating correctly.
• Ensure batteries are correctly installed before use.
• Always assume circuits are live until tested and confirmed safe.
• Wear appropriate personal protective equipment (PPE) when performing electrical work.
• This device is designed for voltage detection; it is not a substitute for proper lockout/tagഔട്ട് നടപടിക്രമങ്ങൾ.

3. സജ്ജീകരണം

3.1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. ഉപകരണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
2. കമ്പാർട്ട്മെന്റ് തുറക്കാൻ കവർ സ്ലൈഡ് ചെയ്യുകയോ അൺക്ലിപ്പ് ചെയ്യുകയോ ചെയ്യുക.
3. ശരിയായ പോളാരിറ്റി (+/-) ഉറപ്പാക്കിക്കൊണ്ട് രണ്ട് AAA ബാറ്ററികൾ ഇടുക.
4. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ സുരക്ഷിതമായി മാറ്റിസ്ഥാപിക്കുക.

3.2. പവർ ഓൺ/ഓഫ്

• To power on: Press and hold the power button (usually marked with a power symbol) until the device activates.
• To power off: Press and hold the power button again. The device also features an automatic shutdown after 5 minutes of inactivity to conserve energy.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1. സെൻസിറ്റിവിറ്റി അഡ്ജസ്റ്റ്മെന്റ്

The T03B offers two sensitivity modes for varied testing environments:

• High Sensitivity (12V-1000V): Suitable for detecting lower voltages or when a broader detection range is needed.
• Low Sensitivity (48V-1000V): Ideal for higher voltage detection or to minimize false positives in noisy electrical environments.

To switch sensitivity: Press the 'H/L' button on the device to toggle between high and low sensitivity modes.

Figure 2: Adjusting Sensitivity on the T03B

4.2. നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ (NCV) കണ്ടെത്തൽ

The NCV function allows for safe voltage detection without direct contact with conductors.

1. ഉപകരണം ഓണാണെന്ന് ഉറപ്പാക്കുക.
2. Bring the tip of the tester close to the wire, outlet, or electrical component you wish to test.
3. The device will emit an audible alarm and flash its red indicator light if voltage is detected. The voice broadcast feature will announce the presence of voltage.

Figure 3: NCV Detection with Voice Broadcast

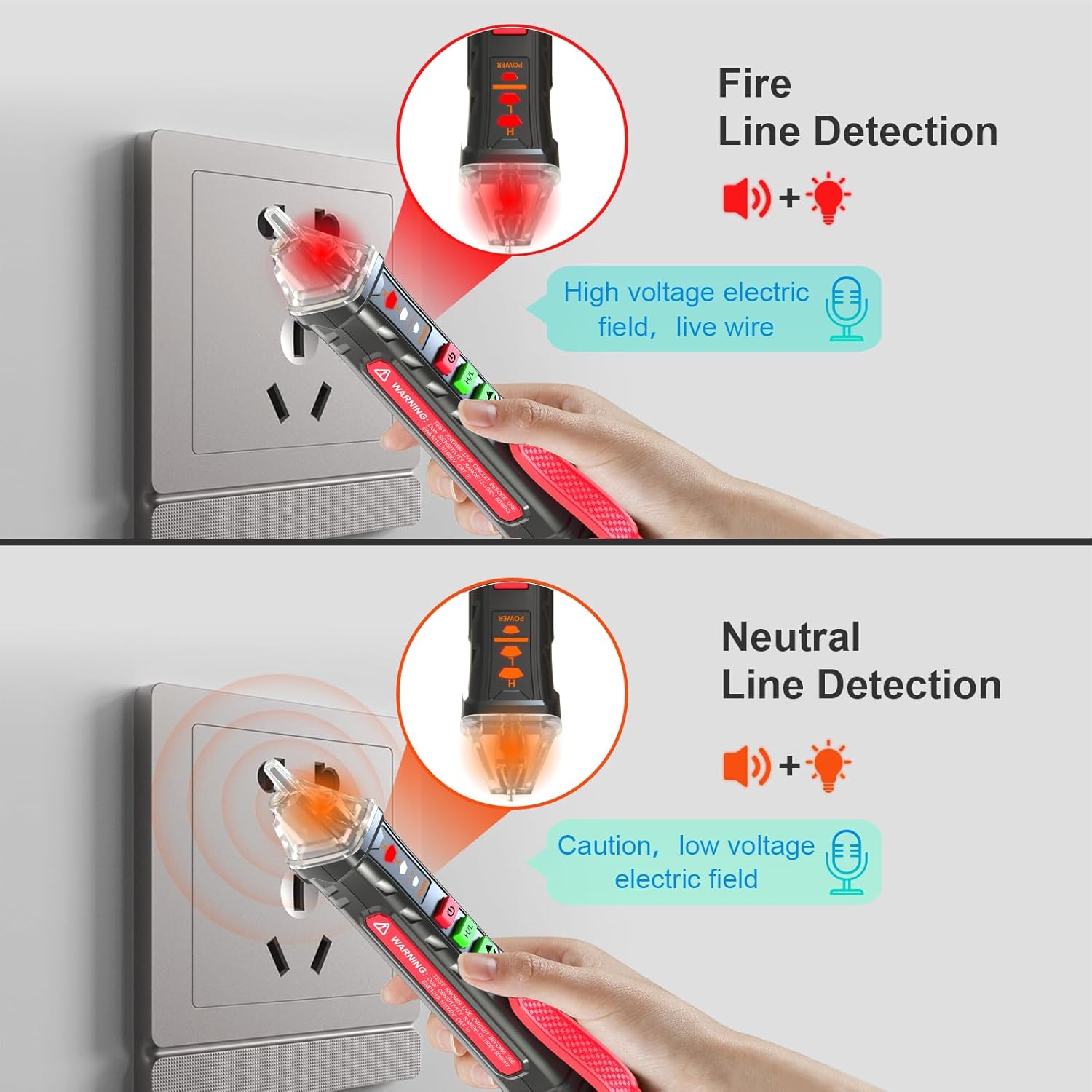

4.3. Live/Hot Wire and Neutral Line Identification

The T03B can differentiate between live/hot wires and neutral lines:

• Live/Hot Wire: When detecting a high voltage electric field or live wire, the tester issues a "High voltage electric field, live wire" alert and flashes red.
• Neutral Line: When detecting a low voltage or neutral field, it promptly alerts with a "caution, low voltage field" voice warning and yellow blinking lights.

Figure 4: Identifying a Fire Line

Figure 5: Identifying a Neutral Line

4.4. Wire Breakpoint Finder

This feature helps locate breaks in insulated wires:

1. Move the tester along the length of the insulated wire.
2. The device will indicate voltage up to the point of the break. The absence of a signal beyond a certain point indicates a break in the wire.

Figure 6: Performing a Wire Breakpoint Test

4.5. LED ഫ്ലാഷ്ലൈറ്റ്

The integrated LED flashlight assists in working in dimly lit areas.

• To activate the flashlight: Press the flashlight button (usually marked with a light bulb symbol).
• To deactivate: Press the flashlight button again.

Figure 7: Using the LED Flashlight

5. പരിപാലനം

5.1. വൃത്തിയാക്കൽ

Wipe the device with a dry, clean cloth. Do not use abrasive cleaners or solvents.

5.2. സംഭരണം

Store the tester in a cool, dry place away from direct sunlight and extreme temperatures. Remove batteries if storing for extended periods to prevent leakage.

6. പ്രശ്‌നപരിഹാരം

• ഉപകരണം ഓണാക്കുന്നില്ല: ബാറ്ററി ഇൻസ്റ്റാളേഷൻ പരിശോധിച്ച് ബാറ്ററികൾ തീർന്നിട്ടില്ലെന്ന് ഉറപ്പാക്കുക. ആവശ്യമെങ്കിൽ മാറ്റിസ്ഥാപിക്കുക.
• Inconsistent readings: Ensure the sensitivity mode is appropriate for the testing environment. Avoid strong electromagnetic interference.
• ശബ്ദ പ്രക്ഷേപണം ഇല്ല: Check if the voice feature is enabled (if applicable) or if the speaker is obstructed.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

The NJTY T03B Non-Contact Voltage Tester comes with a അഞ്ച് വർഷത്തെ വാറൻ്റി. This warranty covers free returns and exchanges for up to five years from the date of purchase. For support or warranty claims, please contact NJTY customer service.
