1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The VSDISPLAY 9.7 Inch 2K Portable LCD Monitor (Model: VS097ZJ02) is a compact and lightweight display designed for various applications, including use with PCs, laptops, CCTV systems, cameras, DVD players, and DVRs. It features a 2K (2048x1536) IPS panel, providing high resolution and wide viewing angles for clear and vibrant images. Its portable design and VESA mounting holes offer flexible installation options.
Figure 1: VSDISPLAY 9.7 Inch 2K Portable LCD Monitor
2. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:
- 1 × VSDISPLAY 9.7 Inch 2048x1536 LCD Monitor (Model: VS097ZJ02)
- 1 × USB-C പവർ കേബിൾ
- 1 × Mini HDMI Cable
Figure 2: Included accessories: USB-C Power Cable and Mini HDMI Cable
3 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| സ്ക്രീൻ വലിപ്പം | 9.7 ഇഞ്ച് |
| റെസലൂഷൻ | 2048 x 1536 Pixels (2K QXGA) |
| വീക്ഷണാനുപാതം | 4:3 |
| പാനൽ തരം | ഐ.പി.എസ് |
| ചിത്രത്തിന്റെ തെളിച്ചം | 440 കാൻഡല |
| ഉൽപ്പന്ന അളവുകൾ | 0.68 x 8.46 x 6.81 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 1.59 പൗണ്ട് |
| വീഡിയോ ഇൻപുട്ട് | USB-C (Signal Transmission), Mini HDMI (Signal Transmission) |
| പവർ ഇൻപുട്ട് | USB-C (For Charge Only) |
| മൗണ്ടിംഗ് | 75x75 VESA mounting holes |
| സ്പീക്കറുകൾ | ഡ്യുവൽ സ്പീക്കറുകൾ |
Figure 3: Product dimensions and VESA mounting points (75x75mm)
4. സജ്ജീകരണം
4.1 മോണിറ്റർ ബന്ധിപ്പിക്കുന്നു
The monitor supports both USB-C and Mini HDMI for video signal input. Please note that the USB-C port for signal transmission does not provide power to the monitor; a separate USB-C power cable must be connected to the dedicated USB-C power input port.
- പവർ കണക്ഷൻ: Connect the provided USB-C power cable to the USB-C port labeled "For Only Charge" on the side of the monitor and to a suitable USB power adapter (not included) or a powered USB port.
- Video Signal Connection:
- USB-C ഉപയോഗിക്കുന്നു: Connect a USB-C to USB-C cable (not included) from your device (e.g., laptop, smartphone with DisplayPort Alternate Mode support) to the USB-C port labeled "For only signal transmission" on the monitor.
- മിനി HDMI ഉപയോഗിക്കുന്നു: Connect the provided Mini HDMI cable from the monitor's Mini HD port to the HDMI port on your device (e.g., PC, game console).
- ഓഡിയോ ഔട്ട്പുട്ട്: The monitor has built-in dual speakers. If your source device sends audio through the video signal (USB-C or HDMI), audio will play through the monitor's speakers.

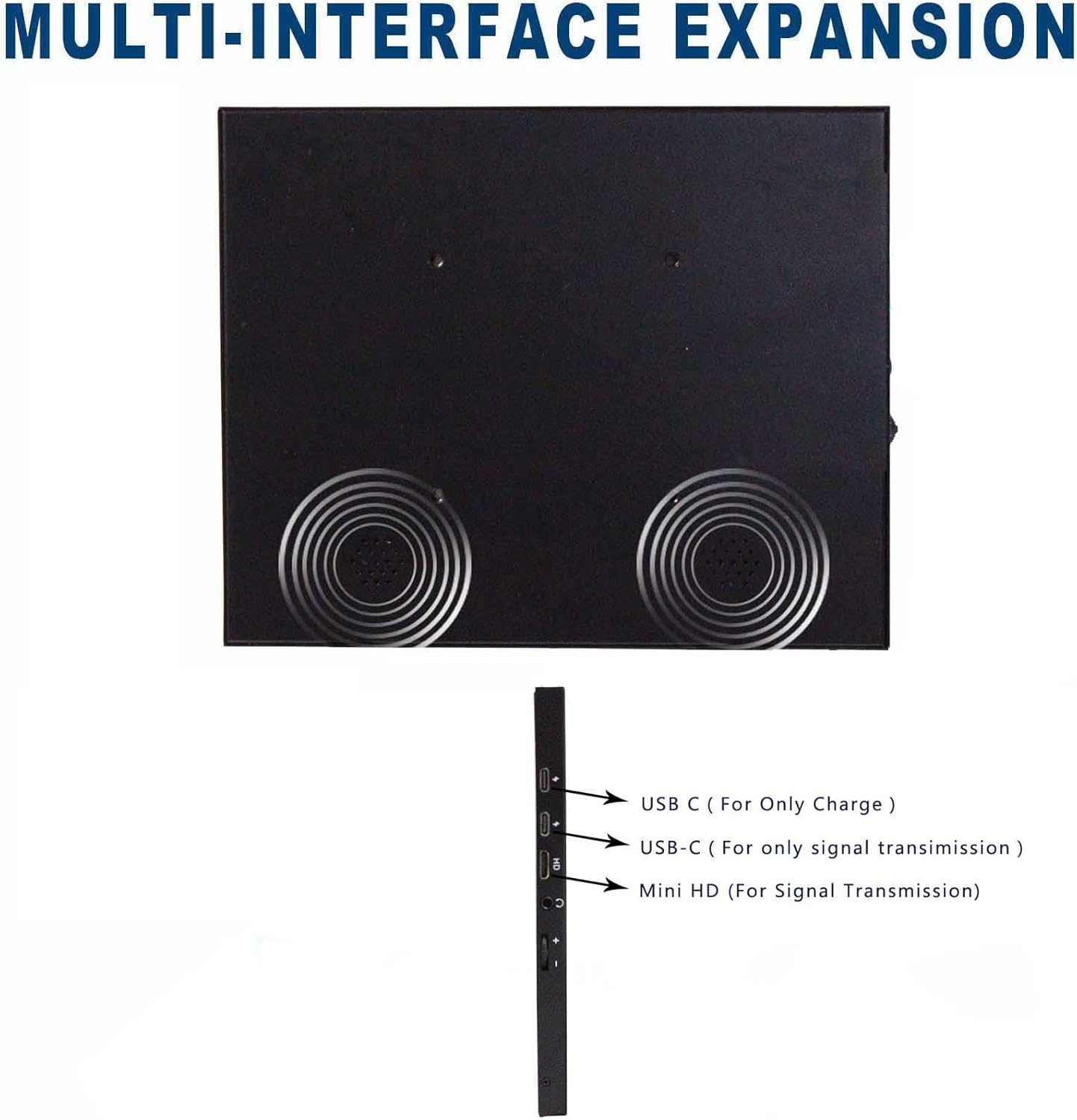

Figure 4: Multi-interface expansion ports on the monitor
4.2 മൗണ്ടിംഗ് ഓപ്ഷനുകൾ
The monitor is equipped with 75x75 VESA mounting holes on the back, allowing for flexible installation on VESA-compatible stands or wall mounts. Ensure the mounting hardware is appropriate for the monitor's weight (1.59 pounds) and dimensions.
5. മോണിറ്റർ പ്രവർത്തിപ്പിക്കുക
5.1 പവർ ഓൺ/ഓഫ്
Once connected to a power source and a video input, the monitor should automatically power on and display the signal. If not, check the power connection and signal source.
5.2 ക്രമീകരണങ്ങൾ ക്രമീകരിക്കുന്നു
The monitor typically has control buttons on its side for adjusting brightness, contrast, and other display settings. Refer to the on-screen display (OSD) menu for navigation and adjustments.
5.3 റെസല്യൂഷനും വീക്ഷണാനുപാതവും
The monitor's native resolution is 2048x1536 with a 4:3 aspect ratio. For optimal display quality, it is recommended to set your source device's output resolution to match the monitor's native resolution. The IPS panel provides a wide 178-degree viewing angle, ensuring consistent image quality from various perspectives.
Figure 5: IPS Full Viewing Angle demonstration
6. പരിപാലനം
To ensure the longevity and optimal performance of your VSDISPLAY monitor, follow these maintenance guidelines:
- സ്ക്രീൻ വൃത്തിയാക്കൽ: മൃദുവായ, ലിന്റ് രഹിത തുണി ഉപയോഗിച്ച് സ്ക്രീൻ സൌമ്യമായി തുടയ്ക്കുക. കഠിനമായ പാടുകൾക്ക്, dampen the cloth slightly with water or a screen-cleaning solution specifically designed for LCD displays. Avoid using harsh chemicals, abrasive cleaners, or direct spraying onto the screen.
- സി വൃത്തിയാക്കൽasing: മോണിറ്ററിന്റെ സി വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക.asing.
- സംഭരണം: ദീർഘനേരം ഉപയോഗിക്കാത്തപ്പോൾ, മോണിറ്റർ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും അകറ്റി നിർത്തുക.
- കൈകാര്യം ചെയ്യൽ: Always handle the monitor with care, avoiding impacts or excessive pressure on the screen.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your VSDISPLAY monitor, please refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ പരിഹാരം |
|---|---|
| ഡിസ്പ്ലേ ഇല്ല / ബ്ലാക്ക് സ്ക്രീൻ |
|
| USB-C Video Not Working (MacBook/Laptop) |
|
| Incorrect Resolution / Aspect Ratio |
|
| സ്പീക്കറുകളിൽ നിന്ന് ഓഡിയോ ഇല്ല. |
|
8. വാറൻ്റി വിവരങ്ങൾ
VSDISPLAY products are typically covered by a manufacturer's warranty. For specific details regarding the warranty period, coverage, and claims process for your VS097ZJ02 monitor, please refer to the warranty card included with your product or visit the official VSDISPLAY website. Additional protection plans may be available for purchase from your retailer.
9. പിന്തുണ
For further assistance, technical support, or inquiries regarding your VSDISPLAY 9.7 Inch 2K Portable LCD Monitor, please contact VSDISPLAY customer service through their official channels. You can often find contact information, FAQs, and additional resources on the VSDISPLAY brand webസൈറ്റ്:
