ആമുഖം
This manual provides essential instructions for the safe and efficient installation, operation, and maintenance of your EvoCharge Home 50 Level 2 EV Charger. Please read this manual thoroughly before installation and use, and retain it for future reference. The EvoCharge Home 50 is a hardwired 50 Amp Level 2 EV charging station designed for electric vehicles utilizing the J1772 connector type, offering up to 45 miles of range per hour charged.
സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: Risk of electric shock. Improper installation or use can result in serious injury or death. All installation and servicing must be performed by qualified, licensed personnel in accordance with all applicable electrical codes and regulations.
- Do not attempt to open, repair, or modify the charger.
- ഏതെങ്കിലും ഇൻസ്റ്റാളേഷനോ അറ്റകുറ്റപ്പണിയോ നടത്തുന്നതിന് മുമ്പ് വൈദ്യുതി വിതരണം വിച്ഛേദിക്കപ്പെട്ടുവെന്ന് ഉറപ്പാക്കുക.
- This device is designed for permanent hardwired installation only.
- Do not use if the charging cable or connector is damaged.
- ചാർജിംഗ് സ്റ്റേഷനിൽ പ്രവർത്തിക്കുമ്പോൾ കുട്ടികളെ അതിൽ നിന്ന് അകറ്റി നിർത്തുക.
- The charger is rated NEMA 4 for indoor or outdoor use, but avoid direct exposure to extreme weather conditions if possible.
പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- EvoCharge Home 50 Charging Station
- Integrated 25-foot Charging Cable with J1772 Connector
- Remote Holster for J1772 Connector
- മൌണ്ടിംഗ് ബ്രാക്കറ്റ്
- ഇൻസ്റ്റലേഷൻ ഗൈഡ് (ഈ പ്രമാണം)
ഉൽപ്പന്നം കഴിഞ്ഞുview
The EvoCharge Home 50 features a slim profile and a weather-tight enclosure, suitable for various environments. Key components include:
- LED സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്റർ ലൈറ്റ്: Provides visual feedback on the charger's operational status.
- Hardwired Power Connection: For permanent electrical installation.
- 25ft Flexible Charging Cable: ഓഫറുകൾ ample reach for vehicle parking.
ചിത്രം 1: വശം view of the EvoCharge Home 50 EV Charger, illustrating its slim profile, LED status indicator, weather-tight enclosure, hardwired power connection, and 25-foot flexible charging cable, along with its dimensions (13.75 inches height, 9.7 inches width, 3.5 inches depth).
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The EvoCharge Home 50 is designed for hardwired installation. It is crucial that installation is performed by a qualified, licensed electrician to ensure safety and compliance with local electrical codes.
- സൈറ്റ് തിരഞ്ഞെടുക്കൽ: Choose a suitable location for the charger, considering proximity to your EV parking spot and electrical panel. The NEMA 4 rating allows for both indoor and outdoor installation.
- പവർ ആവശ്യകതകൾ: The charger requires a 240V dedicated circuit. The amperage is adjustable from 16A to 50A to match your home's electrical capacity. Consult with your electrician to determine the optimal amperage setting for your installation.
- മൗണ്ടിംഗ്: Securely mount the charging station using the provided mounting bracket. Ensure the mounting surface can support the weight of the unit.
- ഇലക്ട്രിക്കൽ കണക്ഷൻ: The electrician will hardwire the charger to your electrical panel. This involves connecting the appropriate wiring to the charger's internal terminals.
- പ്രാരംഭ പവർ-അപ്പ്: After installation, the electrician will power up the unit and verify proper functionality.
ചിത്രം 2: A licensed electrician performing the 240V hardwired installation of the EvoCharge Home 50 EV Charger, highlighting the importance of professional setup.
ചിത്രം 3: The EvoCharge Home 50 EV Charger installed, demonstrating its adjustable amperage feature (16 to 50A) for optimizing charging speed based on home electrical power.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The EvoCharge Home 50 offers smart charging capabilities through its mobile app and desktop portal.
- Connecting to Your EV:
- Remove the J1772 connector from its holster.
- Insert the connector firmly into your electric vehicle's charging port.
- The charger's LED indicator will change to show that charging has begun or is ready to begin.
- Using the EvoCharge App:
Download the EvoCharge mobile app from the App Store or Google Play. The app allows you to:
- അഡ്വാൻസ് എടുക്കാൻ ചാർജിംഗ് സെഷനുകൾ ഷെഡ്യൂൾ ചെയ്യുകtagഓഫ്-പീക്ക് വൈദ്യുതി നിരക്കുകളുടെ ഇ.
- Monitor real-time charging status and view charging data.
- Share access to your charging station.
- കൈകാര്യം ചെയ്യുക amperage settings (if applicable and configured during installation).
- ചാർജ് നിർത്തൽ:
- You can stop charging via the EvoCharge app or by disconnecting the J1772 connector from your vehicle.
- Always return the connector to its holster when not in use to protect it from damage and environmental elements.
ചിത്രം 4: The EvoCharge Home 50 EV Charger shown with a smartphone displaying the EvoCharge mobile application, illustrating the smart charging capabilities and user interface.

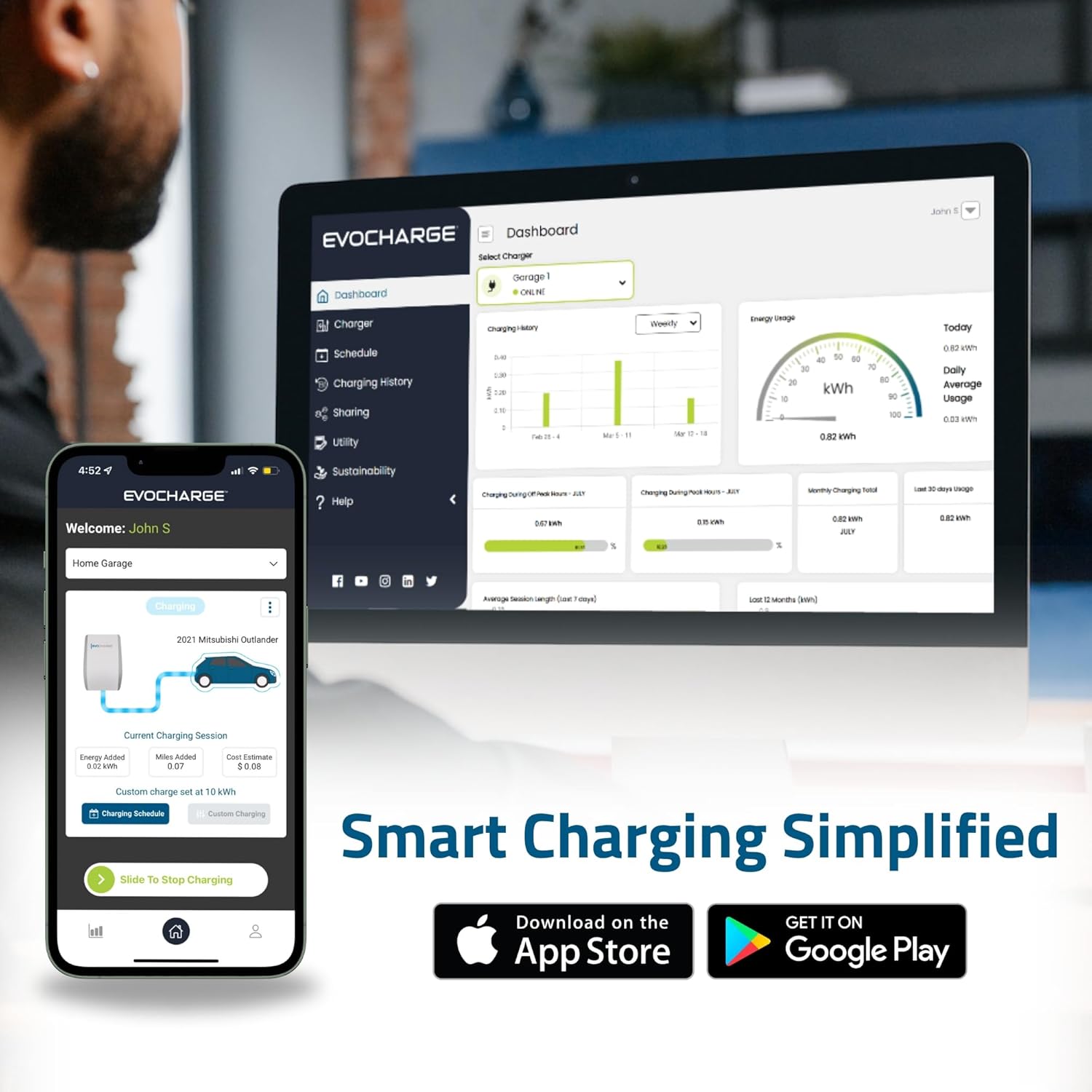

ചിത്രം 5: Screenshots of the EvoCharge mobile application and desktop portal, demonstrating features for scheduling, data viewing, and overall smart charging management.
മെയിൻ്റനൻസ്
The EvoCharge Home 50 is designed for minimal maintenance. Follow these guidelines to ensure longevity:
- വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ ചാർജറിന്റെ പുറംഭാഗം മൃദുവായ, ഡി-ടച്ച് ഉപയോഗിച്ച് തുടയ്ക്കുക.amp cloth. Do not use harsh chemicals or abrasive cleaners. Ensure the unit is powered off before cleaning.
- കേബിളും കണക്ടറും പരിശോധന: Regularly inspect the charging cable and J1772 connector for any signs of wear, damage, or fraying. If damage is observed, discontinue use immediately and contact customer support.
- ഹോൾസ്റ്റർ ഉപയോഗം: Always store the J1772 connector in its holster when not in use to protect it from dirt, moisture, and physical damage.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your EvoCharge Home 50, refer to the following common troubleshooting steps:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ചാർജർ ഓണാകുന്നില്ല | No power from electrical panel; circuit breaker tripped. | Check your home's circuit breaker. If tripped, reset it. If the problem persists, contact a licensed electrician. |
| EV not charging | Connector not fully inserted; vehicle charging schedule active; charger fault. | Ensure the J1772 connector is securely plugged into the vehicle. Check the EvoCharge app for active charging schedules. Try rebooting the charger by cycling its circuit breaker. |
| ആപ്പ് കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ | Poor Wi-Fi signal; app not updated; temporary server issue. | Ensure your charger is within Wi-Fi range. Restart your router and the charger (by cycling the breaker). Update the EvoCharge app to the latest version. |
| വേഗത കുറഞ്ഞ ചാർജിംഗ് വേഗത | Amperage setting too low; vehicle limitation. | പരിശോധിച്ചുറപ്പിക്കുക amperage setting in the EvoCharge app or consult your electrician if the setting needs adjustment. Confirm your vehicle's maximum charging rate. |
If these steps do not resolve the issue, please contact EvoCharge customer support for further assistance.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | EVC50012001 |
| ഇൻപുട്ട് വോളിയംtage | 240 വോൾട്ട് എസി |
| Ampഉന്മേഷം | Adjustable 16A to 50A |
| കണക്റ്റർ തരം | J1772 |
| കേബിൾ നീളം | 25 അടി |
| അളവുകൾ (H x W x D) | 13.75 x 9.7 x 3.5 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 11.68 പൗണ്ട് |
| എൻക്ലോഷർ റേറ്റിംഗ് | NEMA 4 (Indoor/Outdoor) |
| സർട്ടിഫിക്കേഷനുകൾ | UL Listed, Energy Star, FCC |
| നിർമ്മാതാവ് | EvoCharge |
വാറൻ്റിയും പിന്തുണയും
EvoCharge products are backed by a manufacturer's warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official EvoCharge website. For technical support, troubleshooting assistance, or warranty claims, please contact EvoCharge customer service:
- Webസൈറ്റ്: www.evocharge.com
- ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ: Refer to the EvoCharge webഫോൺ നമ്പറുകൾ, ഇമെയിൽ പിന്തുണ എന്നിവയുൾപ്പെടെ ഏറ്റവും പുതിയ കോൺടാക്റ്റ് വിശദാംശങ്ങൾക്കായി സൈറ്റ്.
When contacting support, please have your product model number (EVC50012001) and purchase date available.
