Saker Multifunction Mini Chainsaw User Manual

ആമുഖം

Thank you for choosing the Saker Multifunction Mini Chainsaw. This compact and powerful tool is designed for efficient cutting tasks such as pruning branches, cutting firewood, and light woodworking. Featuring a brushless motor and a 6-inch guide bar, it offers enhanced performance and durability. This manual provides essential information for safe operation, proper maintenance, and troubleshooting to ensure optimal performance and longevity of your chainsaw.

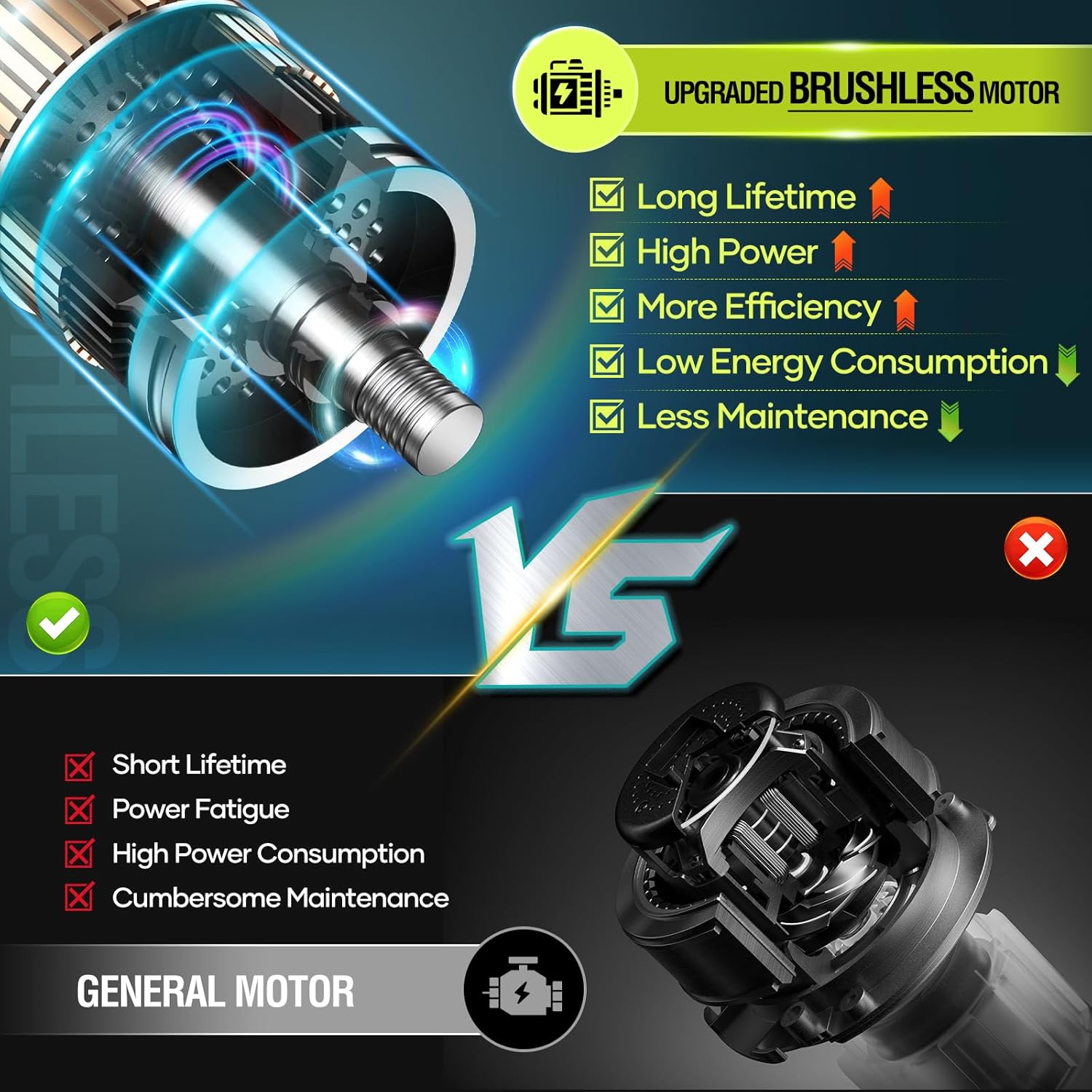

Image: Illustration comparing the benefits of a brushless motor (long lifetime, high power, more efficiency, low energy consumption, less maintenance) against a general motor.

സുരക്ഷാ വിവരങ്ങൾ

പവർ ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കുമ്പോൾ എപ്പോഴും സുരക്ഷയ്ക്ക് മുൻഗണന നൽകുക. ഈ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് ഗുരുതരമായ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമായേക്കാം.

• മാനുവൽ വായിക്കുക: Before operating, fully read and understand all instructions and safety warnings in this manual.
• വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (PPE): Always wear safety glasses or goggles, hearing protection, gloves, and sturdy footwear. Consider a hard hat and leg protection for extensive use.
• ജോലി ഏരിയ: Keep the work area clean, well-lit, and free of obstructions. Do not operate in wet or damp conditions. Keep bystanders, especially children and pets, at a safe distance.
• ഉപകരണ അവസ്ഥ: Inspect the chainsaw before each use. Ensure all parts are secure, the chain is sharp and properly tensioned, and there are no damaged components. Do not use if damaged.
• ബാറ്ററി സുരക്ഷ: Use only the specified battery and charger. Do not expose batteries to extreme temperatures or water. Store batteries in a cool, dry place.
• ശരിയായ പിടി: പ്രവർത്തിപ്പിക്കുമ്പോൾ എല്ലായ്പ്പോഴും ചെയിൻസോ രണ്ട് കൈകളാലും മുറുകെ പിടിക്കുക.
• കിക്ക്ബാക്ക് പ്രതിരോധം: Be aware of kickback. Avoid cutting with the tip of the guide bar. Maintain a firm grip and proper stance.
• പരിപാലനം: Disconnect the battery before performing any maintenance, cleaning, or chain adjustments.

പാക്കേജ് ഉള്ളടക്കം

Upon opening the package, verify that all items listed below are present and undamaged. If any items are missing or damaged, contact Saker customer support.

• Saker Multifunction Mini Chainsaw (1 unit)
• 6-inch Guide Bar (1 unit)
• Saw Chains (2 units)
• 20V 2.0Ah Li-ion Batteries (2 units)
• Battery Charger (1 unit)
• Safety Glasses (1 pair)
• Work Gloves (1 pair)
• Oil Bottle (empty, for chain lubrication) (1 unit)
• Storage Case (1 unit)

Image: The Saker Multifunction Mini Chainsaw displayed with its complete set of accessories, including two batteries, charger, two replacement chains, safety glasses, gloves, and a storage case.

സജ്ജമാക്കുക

1. ബാറ്ററി ചാർജിംഗ്

1. ചാർജർ ഒരു സാധാരണ പവർ ഔട്ട്ലെറ്റിലേക്ക് ബന്ധിപ്പിക്കുക.
2. Insert the battery into the charger. The indicator light on the charger will show the charging status (e.g., red for charging, green for fully charged).
3. Allow the battery to fully charge before first use. Charging time may vary.
4. ചാർജ് ചെയ്തുകഴിഞ്ഞാൽ, ചാർജറിൽ നിന്ന് ബാറ്ററി നീക്കം ചെയ്യുക.

2. Chain and Guide Bar Installation/Adjustment

The Saker Mini Chainsaw features a tool-free chain installation and tensioning system.

1. Ensure the battery is removed from the chainsaw before proceeding.
2. Locate the cover knob on the side of the chainsaw. Turn it counter-clockwise about one turn to loosen the cover, without fully removing it.
3. Carefully place the chain around the guide bar, ensuring the cutting teeth are facing the correct direction (refer to the arrow on the guide bar or chainsaw body).
4. Align the chain and guide bar with the sprocket and mounting slots on the chainsaw body.
5. Once the guide bar and chain are seated, adjust the chain tension using the chain tension knob. Turn the knob to tighten the chain until it is snug but can still be pulled freely around the guide bar by hand. The chain should not sag from the bottom of the guide bar.
6. Once tensioned, lock the cover knob in place by turning it clockwise until secure.

Image: Visual guide demonstrating the tool-free chain installation and tensioning process, highlighting the cover knob and chain tension knob. It contrasts this with traditional methods requiring a screwdriver.

Image: A three-step visual guide on how to tighten the chainsaw chain: 1. Loosen the knob, 2. Adjust tension, 3. Lock the knob.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1 പ്രീ-ഓപ്പറേഷൻ പരിശോധന

• ബാറ്ററി പൂർണ്ണമായും ചാർജ്ജ് ചെയ്തിട്ടുണ്ടെന്നും സുരക്ഷിതമായി ചേർത്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
• Verify the chain is properly tensioned and sharp.
• Check that all guards and safety features are in place and functional.
• Wear all necessary PPE.

2. ആരംഭിക്കുന്നതും നിർത്തുന്നതും

• To start: Press the safety lock button (if present) and then squeeze the trigger switch.
• To stop: Release the trigger switch. The chain should stop immediately.

3. കട്ടിംഗ് ടെക്നിക്കുകൾ

• പൊതുവായ കട്ടിംഗ്: Hold the chainsaw firmly with both hands. Position the guide bar against the material to be cut. Apply steady, even pressure. Let the chainsaw do the work; do not force it.
• അരിവാൾ: When pruning branches, cut from the underside first to prevent pinching, then complete the cut from the top.
• കിക്ക്ബാക്ക് ഒഴിവാക്കുക: Never cut with the tip of the guide bar. Always use the bottom or top portion of the guide bar. Be aware of branches under tension that may spring back.

Image: The Saker Mini Chainsaw cutting through a log, illustrating its high-efficient cutting capability with a brushless motor, 30000 RPM motor speed, 26.25 ft/s chain speed, and 400W maximum output power.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and safe operation of your Saker Mini Chainsaw. Always remove the battery before performing any maintenance.

1. വൃത്തിയാക്കൽ

• After each use, clean sawdust, chips, and debris from the chainsaw body, guide bar, and chain. Use a brush or compressed air.
• പരസ്യം ഉപയോഗിച്ച് പുറംഭാഗം തുടയ്ക്കുകamp തുണി. കഠിനമായ രാസവസ്തുക്കൾ ഉപയോഗിക്കരുത്.

2 ചെയിൻ ലൂബ്രിക്കേഷൻ

• The chainsaw requires manual chain lubrication. Fill the provided oil bottle with appropriate chain lubricant (not included).
• Apply a small amount of lubricant along the guide bar groove and chain regularly during operation, especially during extended use, to reduce friction and wear.

3. ചെയിൻ ഷാർപ്പനിംഗും മാറ്റിസ്ഥാപിക്കലും

• A sharp chain is crucial for efficient and safe cutting. Sharpen the chain regularly using a suitable chain file അല്ലെങ്കിൽ അത് പ്രൊഫഷണലായി മൂർച്ച കൂട്ടുക.
• Replace the chain when it becomes dull beyond sharpening, damaged, or stretched. Refer to the "Setup" section for chain replacement instructions.

Image: Two Saker 6-inch replacement saw chains, packaged for easy identification and replacement.

4. ബാറ്ററി പരിചരണവും സംഭരണവും

• നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും ഉയർന്ന താപനിലയിൽ നിന്നും അകലെ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ബാറ്ററികൾ സൂക്ഷിക്കുക.
• If storing for an extended period, charge the battery to approximately 50% capacity. Fully charge before next use.
• ബാറ്ററികൾ ഡിസ്ചാർജ് ചെയ്ത അവസ്ഥയിൽ സൂക്ഷിക്കരുത്.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ: B0CSSNN564
• ബ്രാൻഡ്: സാക്കർ
• ഊർജ്ജ സ്രോതസ്സ്: ബാറ്ററി പവർ
• മോട്ടോർ തരം: ബ്രഷ് ഇല്ലാത്തത്
• ഗൈഡ് ബാറിൻ്റെ നീളം: 6 ഇഞ്ച്
• ബാറ്ററി വോളിയംtage: 20V
• ബാറ്ററി ശേഷി: 2.0ആഹ് (2000എംഎഎച്ച്)
• മോട്ടോർ സ്പീഡ്: 30000 ആർപിഎം വരെ
• ചെയിൻ സ്പീഡ്: 26.25 അടി/സെക്കൻഡ് വരെ
• പരമാവധി ഔട്ട്പുട്ട് പവർ: 400W
• ആദ്യം ലഭ്യമായ തീയതി: 19 ജനുവരി 2024

വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or to purchase replacement parts, please contact Saker customer service. Refer to the product packaging or the official Saker webബന്ധപ്പെടാനുള്ള വിശദാംശങ്ങൾക്കുള്ള സൈറ്റ്.

Webസൈറ്റ്: Saker Official Store on Amazon
