Retevis A61 Ham Radio User Manual

1. ആമുഖം

This manual provides detailed instructions for the safe and efficient operation of your Retevis A61 Ham Radio. Please read this manual thoroughly before using the device to ensure proper functionality and to prevent damage. The Retevis A61 is a versatile ham radio featuring GPS, IP67 waterproofing, multi-band capabilities, and a robust 2200mAh battery, designed for various communication needs.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

2.1. പാക്കേജ് ഉള്ളടക്കം

അൺപാക്ക് ചെയ്യുമ്പോൾ, താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി ഉറപ്പാക്കുക:

• Radio body x1
• 2200mAh battery x1
• ആന്റിന x1
• ബെൽറ്റ് ക്ലിപ്പ് x1
• ഹാർനെസ് x1
• USB-C ചാർജിംഗ് കേബിൾ x1
• Table Charger x1
• ഉപയോക്തൃ മാനുവൽ x1

Figure 1: Contents of the Retevis A61 package.

2.2. Radio Components and Controls

Familiarize yourself with the various parts and controls of your A61 radio:

ചിത്രം 2: വിശദമായി view of the Retevis A61 radio showing antenna, power/volume knob, GPS antenna, PTT key, customized side keys, USB-C charging port, earpiece jack, LED indicator, Menu/Confirm key, and Band A/B key.

• ആൻ്റിന: സിഗ്നലുകൾ കൈമാറുന്നതിനും സ്വീകരിക്കുന്നതിനും.
• പവർ/വോളിയം നോബ്: റേഡിയോ ഓൺ/ഓഫ് ചെയ്ത് ശബ്ദം ക്രമീകരിക്കുന്നു.
• ജിപിഎസ് ആന്റിന: For satellite positioning.
• പിടിടി (പുഷ്-ടു-ടോക്ക്) കീ: അയയ്ക്കാൻ അമർത്തിപ്പിടിക്കുക, സ്വീകരിക്കാൻ വിടുക.
• Customized Side Keys (SK1, SK2): വിവിധ പ്രവർത്തനങ്ങൾക്കായി പ്രോഗ്രാം ചെയ്യാവുന്നതാണ്.
• USB-C ചാർജിംഗ് പോർട്ട്: നേരിട്ട് ചാർജ് ചെയ്യുന്നതിന്.
• ഇയർപീസ് ജാക്ക്: ബാഹ്യ ഓഡിയോ ആക്‌സസറികൾ ബന്ധിപ്പിക്കുന്നതിന്.
• LED സൂചകം: Shows status (e.g., transmitting, receiving, charging).
• Menu/Confirm Key: Accesses and confirms menu selections.
• Band A/B Key: Switches between main and sub-bands.
• LCD ഡിസ്പ്ലേ: 1.33-inch display with 5-level brightness and adjustable light time for clear information viewing.

Figure 3: The 1.33-inch LCD display showing frequency information and brightness levels.

3. സജ്ജീകരണം

3.1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യാൻ:

1. റേഡിയോയുടെ പിൻഭാഗത്തുള്ള ബാറ്ററി കമ്പാർട്ടുമെന്റുമായി ബാറ്ററി വിന്യസിക്കുക.
2. സുരക്ഷിതമായി ക്ലിക്കുചെയ്യുന്നത് വരെ ബാറ്ററി പതുക്കെ അതിലേക്ക് തള്ളുക.

3.2 ബാറ്ററി ചാർജ് ചെയ്യുന്നു

The A61 radio can be charged using the included table charger or directly via the USB-C port.

Figure 4: The 2200mAh Li-ion battery provides extended operating and standby times.

Using the Table Charger:

1. Connect the USB-C charging cable to the table charger and a power source.
2. Place the radio into the charging slot of the table charger. Ensure the charging contacts align.
3. The LED indicator on the charger will show the charging status (e.g., red for charging, green for fully charged).

USB-C പോർട്ട് ഉപയോഗിക്കുന്നു:

1. Connect the USB-C charging cable directly to the USB-C port on the side of the radio.
2. Connect the other end of the cable to a compatible USB power source (e.g., power bank, vehicle charger, wall adapter).
3. The radio's LED indicator will show the charging status.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1. അടിസ്ഥാന പ്രവർത്തനം

• പവർ ഓൺ/ഓഫ്: Rotate the Power/Volume knob clockwise to turn on, counter-clockwise to turn off.
• വോളിയം ക്രമീകരണം: Rotate the Power/Volume knob to adjust the audio level.
• ആവൃത്തി തിരഞ്ഞെടുക്കൽ: Use the keypad or the rotary encoder to input or select desired frequencies.
• കൈമാറുക/സ്വീകരിക്കുക: Press and hold the PTT key to transmit. Release to receive.

4.2 പ്രധാന സവിശേഷതകൾ

The Retevis A61 offers several advanced features to enhance your communication experience:

4.2.1. IP67 വാട്ടർപ്രൂഫ് റേറ്റിംഗ്

The A61 is rated IP67, meaning it is dust-tight and protected against immersion in water up to 1 meter for 30 minutes. This allows for reliable operation in harsh weather conditions.

Figure 5: The A61 radio demonstrating its IP67 waterproof capability.

4.2.2. ജിപിഎസ് പ്രവർത്തനം

Utilize the built-in GPS to obtain real-time location data and measure distances between users. This feature is valuable for navigation and emergency situations.

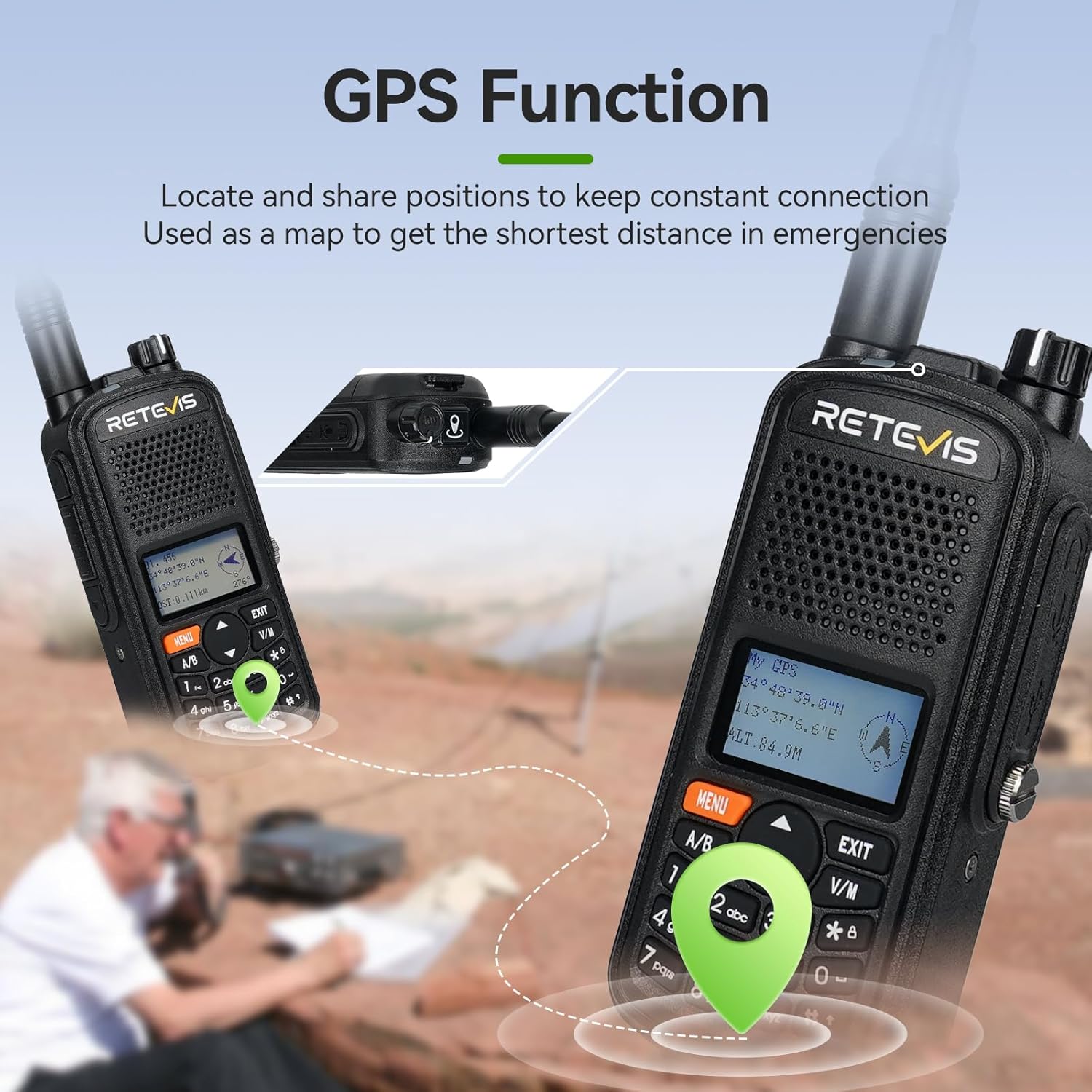

Figure 6: Illustration of the GPS function for locating and sharing positions.

4.2.3. Multi-band Operation

The A61 supports 2m/70cm frequency bands for transmitting and receiving, and can receive FM and aviation bands, providing diverse communication and listening options.

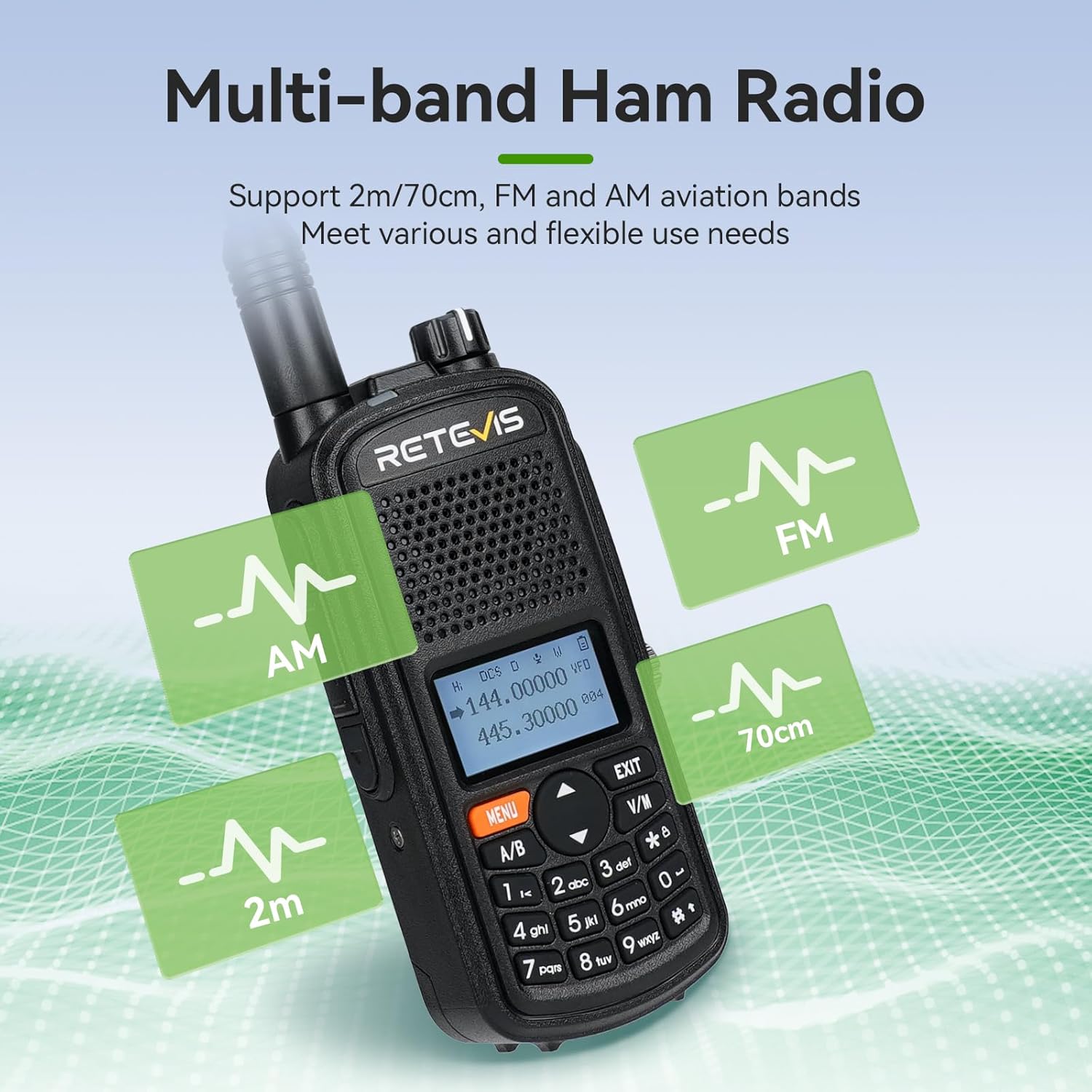

Figure 7: Visual representation of the A61's multi-band capabilities including AM, FM, 2m, and 70cm bands.

4.2.4. Radio Alias Function

The radio alias function allows you to identify callers by displaying a name or call ring, helping to manage communications effectively.

Figure 8: Steps to set up and use the radio alias function for caller identification.

4.2.5. അടിയന്തര അലാറം പ്രവർത്തനം

The A61 includes an emergency alarm feature for critical situations. This function can be activated via a programmable side key.

4.2.6. General Radio Functionality

The following videos demonstrate common radio functions applicable to the Retevis A61:

5. പരിപാലനം

To ensure the longevity and optimal performance of your Retevis A61 Ham Radio, follow these maintenance guidelines:

• വൃത്തിയാക്കൽ: ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp റേഡിയോയുടെ പുറംഭാഗം വൃത്തിയാക്കാൻ തുണി ഉപയോഗിക്കുക. കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളോ ഉള്ള ക്ലീനറുകളോ ഒഴിവാക്കുക.
• ബാറ്ററി കെയർ: Charge the battery fully before first use. Avoid overcharging or completely draining the battery to prolong its lifespan. Store the radio and battery in a cool, dry place when not in use for extended periods.
• ആൻ്റിന: Ensure the antenna is securely attached. Do not bend or force the antenna, as this can affect performance.
• വാട്ടർ എക്സ്പോഷർ: While IP67 rated, always ensure all port covers are securely closed before exposing the radio to water. After exposure to water, wipe the radio dry with a clean cloth.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your Retevis A61, refer to the following common problems and solutions:

7 സ്പെസിഫിക്കേഷനുകൾ

7.1. Understanding Radio Range

The effective communication range of a two-way radio is influenced by various factors such as terrain, obstacles, power output, and atmospheric conditions. The following video provides a general overview of these factors:

8. വാറൻ്റിയും പിന്തുണയും

വാറന്റി വിവരങ്ങൾ, സാങ്കേതിക പിന്തുണ അല്ലെങ്കിൽ സേവന അന്വേഷണങ്ങൾ എന്നിവയ്ക്ക്, ദയവായി ഔദ്യോഗിക റെറ്റെവിസ് പരിശോധിക്കുക. webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
