ANENG GN602 പേന-ടൈപ്പ് വുഡ്, ബിൽഡിംഗ് മെറ്റീരിയൽ ഈർപ്പം മീറ്റർ ഉപയോക്തൃ മാനുവൽ

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

The ANENG GN602 is a portable, pen-type digital moisture meter designed for quick and accurate measurement of moisture content in various materials, including wood, lumber, concrete, bricks, and other building materials. Its compact design makes it suitable for woodworking, water damage restoration, construction, and home improvement projects.

പ്രധാന സവിശേഷതകൾ:

• Pen-Type Design: Convenient pocket-sized form factor for portability.
• High-Precision Pins: Equipped with two sensitive pins for swift and accurate readings.
• Dual Modes & 7 Calibration Scales: Offers two measurement modes and seven material calibration scales for diverse wood types and construction materials, covering a moisture range from 0.0% to 58%.
• ഡാറ്റ ഹോൾഡ് പ്രവർത്തനം: Allows retention of current readings for stable and precise recording.
• ബാക്ക്ലിറ്റ് എൽസിഡി സ്ക്രീൻ: Ensures clear visibility of readings in various lighting conditions.
• ഊർജ്ജ-കാര്യക്ഷമമായ: Features automatic shutdown after 10 minutes of inactivity to conserve battery life.
• കുറഞ്ഞ ബാറ്ററി സൂചകം: Displays an icon to remind users of timely battery replacement.

Figure 1: ANENG GN602 Pen-Type Moisture Meter with its protective cap removed, showing the measurement pins and the digital display. Two AAA batteries are shown alongside the device.

2. സജ്ജീകരണവും ബാറ്ററി ഇൻസ്റ്റാളേഷനും

Before using the ANENG GN602 moisture meter, ensure that the batteries are correctly installed.

2.1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. ഉപകരണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
2. Open the cover by sliding or gently prying it off.
3. കമ്പാർട്ടുമെന്റിനുള്ളിൽ സൂചിപ്പിച്ചിരിക്കുന്നതുപോലെ ശരിയായ പോളാരിറ്റി (+/-) ഉറപ്പാക്കിക്കൊണ്ട് രണ്ട് 1.5V AAA ബാറ്ററികൾ ഇടുക.
4. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ സുരക്ഷിതമായി മാറ്റിസ്ഥാപിക്കുക.

2.2. പ്രാരംഭ പരിശോധന

After battery installation, power on the device. The display should illuminate. The meter features a self-check function built into the protective cap. To perform a self-check:

1. Ensure the protective cap is placed over the measurement pins.
2. Gently push the pins through the designated pin holes on the outer top of the cap.
3. The meter should display a reading of approximately 20.5% RH. If this reading is shown, the meter is calibrated correctly and ready for use.

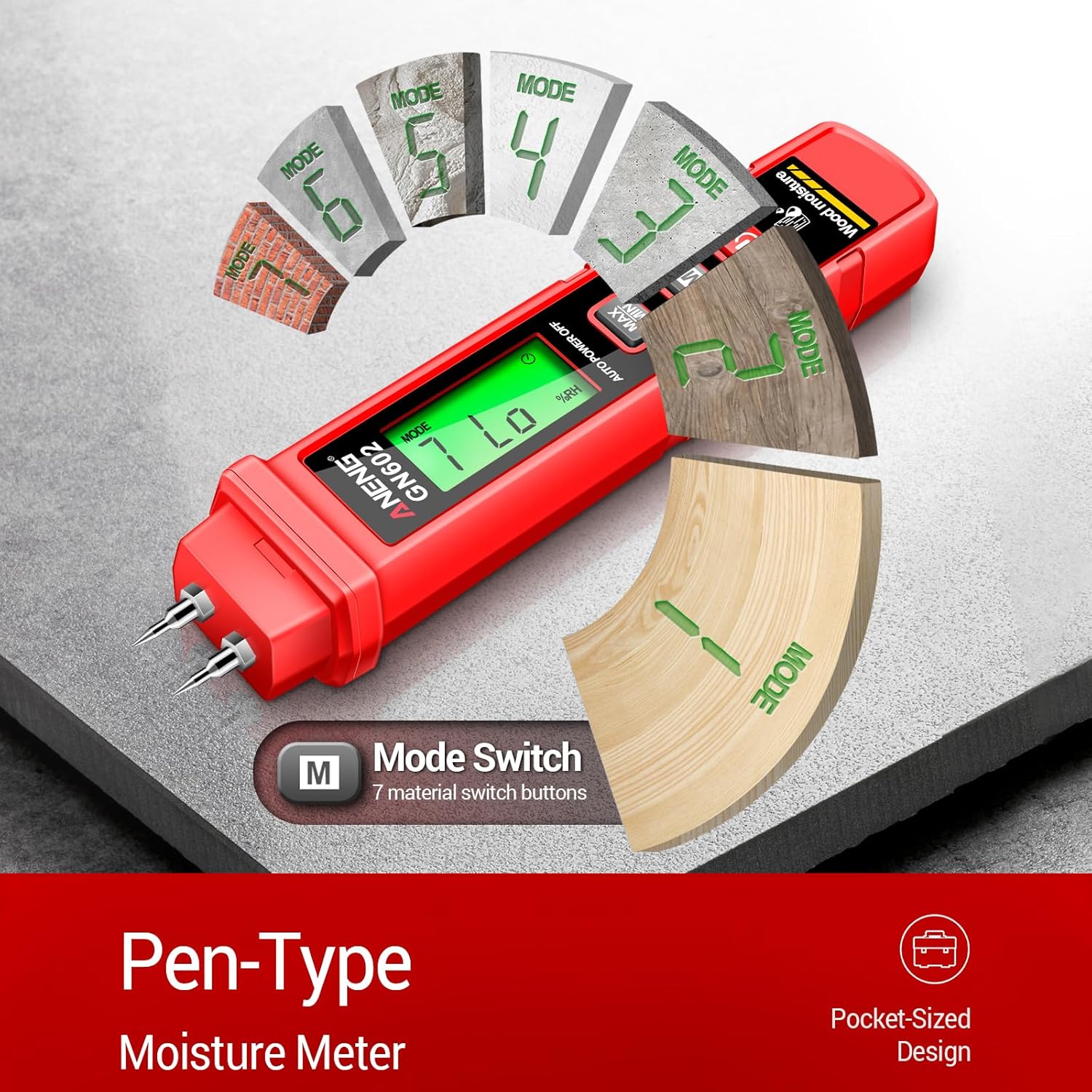

Figure 2: The ANENG GN602 Moisture Meter illustrating its pen-type design and pocket-sized portability, along with a visual representation of its 7 material modes for different types of wood and building materials.

3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

3.1. പവർ ഓൺ/ഓഫ്

• അമർത്തുക പവർ ബട്ടൺ മീറ്റർ ഓണാക്കാൻ.
• The meter will automatically shut down after 10 minutes of inactivity to conserve battery life.

3.2. Selecting Material Mode

The meter offers 7 calibration scales (modes) for different materials. To select the appropriate mode:

• അമർത്തുക 'M' ബട്ടൺ to cycle through the available material modes (Mode 1 to Mode 7).
• Refer to the user manual's material chart (not provided in this extract, but typically found in the full manual) to match the mode number with your specific material (e.g., oak, pine, concrete, brick).

Figure 3: The ANENG GN602 Moisture Meter shown in various application scenarios, including wood processing, plank processing, measuring firewood, and detecting moisture on a wall surface.

3.3. ഒരു അളവ് എടുക്കൽ

1. മെഷർമെൻ്റ് പിന്നുകളിൽ നിന്ന് സംരക്ഷണ തൊപ്പി നീക്കം ചെയ്യുക.
2. Select the appropriate material mode using the 'M' button.
3. Carefully insert the two measurement pins into the material you wish to test. Ensure both pins penetrate the surface adequately for an accurate reading.
4. The moisture content percentage LCD സ്ക്രീനിൽ പ്രദർശിപ്പിക്കും.

3.4. ഡാറ്റ ഹോൾഡ് ഫംഗ്ഷൻ

• അമർത്തുക 'MAX/MIN' button briefly to activate the data hold function. The current reading will be frozen on the display.
• Press the 'MAX/MIN' button again to release the hold and resume live measurements.
• Holding the 'MAX/MIN' button will display the maximum or minimum recorded values.

3.5. ബാക്ക്ലൈറ്റ് നിയന്ത്രണം

• അമർത്തുക ലൈറ്റ് ബട്ടൺ (often integrated with the power button or a separate button with a light bulb icon) to turn the LCD backlight on or off. This improves visibility in low-light conditions.

Figure 4: Comparison of the ANENG GN602 Moisture Meter's display with the backlight turned on (left) and off (right), demonstrating improved readability in darker environments.

4. പരിപാലനം

• വൃത്തിയാക്കൽ: Wipe the meter with a dry, soft cloth. Do not use abrasive cleaners or solvents.
• സംഭരണം: When not in use, always replace the protective cap over the measurement pins to prevent damage and injury. Store the device in a cool, dry place, away from direct sunlight and extreme temperatures.
• ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: Replace batteries promptly when the low-battery indicator appears on the display to ensure accurate readings and prevent battery leakage.
• Pin Care: Ensure the measurement pins are clean and free from debris for optimal contact with the material.

5. പ്രശ്‌നപരിഹാരം

6 സ്പെസിഫിക്കേഷനുകൾ

Figure 5: The ANENG GN602 Moisture Meter displayed with its packaging, showing key dimensions and battery type.

7. വാറൻ്റിയും പിന്തുണയും

ANENG provides lifetime service and technical support for the GN602 moisture meter. For any inquiries, troubleshooting assistance, or warranty claims, please contact ANENG customer service through their official channels.

വാറന്റി ആവശ്യങ്ങൾക്കായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
