KAIWEETS HT118A ഡിജിറ്റൽ മൾട്ടിമീറ്ററും HT100s നോൺ-കോൺടാക്റ്റ് വോളിയവുംtagഇ ടെസ്റ്റർ ഉപയോക്തൃ മാനുവൽ

1 സുരക്ഷാ വിവരങ്ങൾ

Please read and understand all safety information and operating instructions before using this instrument. Failure to follow these instructions could result in electric shock, fire, or serious injury.

• പൊതു സുരക്ഷ: Always use the correct function and range for measurements. Do not exceed the maximum input values specified for each range.
• വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ: Always wear appropriate personal protective equipment (PPE), such as safety glasses and insulated gloves, when working with electrical circuits.
• Live Circuits: Never touch live circuits with bare hands or uninsulated tools. Assume all circuits are live until proven otherwise.
• അന്വേഷണ കണക്ഷൻ: Connect the common (COM) test lead first, then the live test lead. Disconnect the live test lead first, then the common test lead.
• ബാറ്ററി പരിശോധന: Replace batteries immediately when the low battery indicator appears to ensure accurate readings and proper operation.
• പരിസ്ഥിതി വ്യവസ്ഥകൾ: Do not use the device in wet environments or in the presence of explosive gases or dust.
• നാശനഷ്ട പരിശോധന: Before each use, inspect the device and test leads for any damage. Do not use if damaged.
• നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ ടെസ്റ്റർ: The NCV function is for indication only. Always verify voltage presence or absence with a contact method before working on circuits.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

The KAIWEETS HT118A Digital Multimeter and HT100s Non-Contact Voltage Tester are versatile tools designed for electrical measurements and safety checks. The HT118A multimeter offers a wide range of functions for professional and home use, while the HT100s provides a convenient and safe way to detect AC voltagനേരിട്ട് ബന്ധപ്പെടാതെ ഇ.

ചിത്രം 2.1: KAIWEETS HT118A ഡിജിറ്റൽ മൾട്ടിമീറ്ററും HT100s നോൺ-കോൺടാക്റ്റ് വോളിയവുംtage Tester. This image displays both the digital multimeter on the left and the non-contact voltage tester on the right, showcasing their overall design and key features.

2.1. KAIWEETS HT118A Digital Multimeter Features

• True RMS (TRMS): സൈനുസോയ്ഡൽ അല്ലാത്ത തരംഗരൂപങ്ങൾക്ക് കൃത്യമായ റീഡിംഗുകൾ നൽകുന്നു.
• 6000 കൗണ്ട്സ് ഡിസ്പ്ലേ: High-resolution display for precise measurements.
• സ്വയമേവ റേഞ്ചിംഗ്: Automatically selects the correct measurement range, simplifying operation.
• Wide Measurement Capabilities: AC/DC വോളിയം അളക്കുന്നുtage (up to 600V), AC/DC Current (up to 10A), Resistance (up to 60 MOhms), Capacitance, Frequency, Duty Cycle, Temperature, Diode, and Continuity.
• LED Lightning Jacks: Flashing LED lights on the input jacks guide correct test lead placement.
• വലിയ ബാക്ക്ലിറ്റ് LCD ഡിസ്പ്ലേ: 2.9-inch HTN backlit screen for easy readability in various lighting conditions.
• ഡാറ്റ ഹോൾഡ് (HOLD): Freezes the displayed reading.
• പരമാവധി/കുറഞ്ഞത് (പരമാവധി/മിനിറ്റ്): Records the highest and lowest readings.

ചിത്രം 2.2: KAIWEETS HT118A Multimeter Functions and Battery Compartment. This image highlights the various measurement functions available on the multimeter's rotary dial and shows the rear battery compartment.

2.2. KAIWEETS HT100s Non-Contact Voltage Tester Features

• നോൺ-കോൺടാക്റ്റ് എസി വോള്യംtagഇ കണ്ടെത്തൽ (NCV): എസി വോള്യം കണ്ടെത്തുന്നുtagശാരീരിക സമ്പർക്കം ഇല്ലാതെ.
• ഡ്യുവൽ റേഞ്ച് സെൻസിറ്റിവിറ്റി: Detects standard (70-1000V AC) and low voltage (12-1000V AC) for diverse applications.
• Live/Null Wire Detection: Automatically identifies live or neutral wires.
• Visual and Audible Alarms: Provides sound and light indications for voltage presence and intensity.
• ബ്രേക്ക്‌പോയിൻ്റ് ടെസ്റ്റ്: Useful for identifying breaks in insulated wires.
• സംയോജിത LED ഫ്ലാഷ്‌ലൈറ്റ്: Assists in working in dimly lit areas.

3. സജ്ജീകരണം

3.1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

Both the HT118A Multimeter and HT100s Voltage Tester require batteries for operation.

1. ഉപകരണം ഓഫാണെന്ന് ഉറപ്പാക്കുക.
2. ഉപകരണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
3. Use a screwdriver (if necessary) to open the battery compartment.
4. ശരിയായ പോളാരിറ്റി (+/-) നിരീക്ഷിച്ചുകൊണ്ട് ആവശ്യമായ ബാറ്ററികൾ ഇടുക.
5. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ സുരക്ഷിതമായി അടയ്‌ക്കുക.

3.2. Test Lead Connection (HT118A Multimeter)

For most measurements, connect the test leads as follows:

• Insert the black test lead into the "COM" (Common) jack.
• Insert the red test lead into the "VΩmA" jack for voltage, resistance, and small current measurements.
• For current measurements up to 10A, insert the red test lead into the "10A" jack.

ചിത്രം 3.1: KAIWEETS HT118A Multimeter LED Lightning Jacks. This image shows the multimeter's input jacks with LED lights, which illuminate to guide the user to the correct probe connection point for the selected function.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1. KAIWEETS HT118A Digital Multimeter Operation

Turn the rotary dial to select the desired measurement function. The multimeter features auto-ranging, which automatically selects the appropriate measurement range.

ചിത്രം 4.1: KAIWEETS HT118A Multimeter 2.9-inch Backlit Screen. This image displays the multimeter's large, backlit LCD screen showing a measurement, emphasizing its readability and dual reading capability.

4.1.1. വോളിയംtagഇ മെഷർമെന്റ് (എസി/ഡിസി)

1. Set the rotary dial to the "V~" (AC Voltage) or "V-" (DC Voltagഇ) സ്ഥാനം.
2. Connect the black test lead to the "COM" jack and the red test lead to the "VΩmA" jack.
3. Carefully touch the test probes to the circuit points where voltage is to be measured (in parallel with the load).
4. വാല്യം വായിക്കുകtagഡിസ്പ്ലേയിലെ ഇ മൂല്യം.

4.1.2. കറന്റ് അളവ് (AC/DC)

ജാഗ്രത: Always connect the multimeter in series with the circuit when measuring current. Never connect it in parallel with a voltagഇ ഉറവിടം.

1. Set the rotary dial to the "A~" (AC Current) or "A-" (DC Current) position. For small currents, use the "mA" or "μA" range.
2. Connect the black test lead to the "COM" jack. Connect the red test lead to the "10A" jack for currents up to 10A, or to the "VΩmA" jack for mA/μA measurements.
3. Open the circuit where current is to be measured and connect the test probes in series.
4. ഡിസ്പ്ലേയിലെ നിലവിലെ മൂല്യം വായിക്കുക.

4.1.3. പ്രതിരോധം അളക്കൽ

ജാഗ്രത: Ensure the circuit is de-energized before measuring resistance. Disconnect power to the component being tested.

1. Set the rotary dial to the "Ω" (Resistance) position.
2. Connect the black test lead to "COM" and the red test lead to "VΩmA".
3. അളക്കേണ്ട ഘടകത്തിലുടനീളമുള്ള ടെസ്റ്റ് പ്രോബുകളിൽ സ്പർശിക്കുക.
4. ഡിസ്പ്ലേയിലെ പ്രതിരോധ മൂല്യം വായിക്കുക.

4.1.4. തുടർ പരിശോധന

1. Set the rotary dial to the "Continuity" position (often shared with Diode/Resistance).
2. Connect the black test lead to "COM" and the red test lead to "VΩmA".
3. Touch the test probes to the two points of the circuit or component.
4. If continuity exists (low resistance), the multimeter will emit an audible beep.

4.1.5. ഡയോഡ് ടെസ്റ്റ്

1. Set the rotary dial to the "Diode" position (often shared with Continuity/Resistance).
2. Connect the black test lead to "COM" and the red test lead to "VΩmA".
3. Touch the red probe to the anode and the black probe to the cathode of the diode.
4. ഡിസ്പ്ലേ ഫോർവേഡ് വോളിയം കാണിക്കുംtage drop. Reverse the probes; an open circuit (OL) reading indicates a good diode.

4.1.6. കപ്പാസിറ്റൻസ് മെഷർമെന്റ്

ജാഗ്രത: Discharge capacitors before testing to prevent damage to the multimeter.

1. Set the rotary dial to the "Capacitance" position.
2. Connect the black test lead to "COM" and the red test lead to "VΩmA".
3. കപ്പാസിറ്റർ ടെർമിനലുകളിലുടനീളമുള്ള ടെസ്റ്റ് പ്രോബുകളിൽ സ്പർശിക്കുക.
4. ഡിസ്പ്ലേയിലെ കപ്പാസിറ്റൻസ് മൂല്യം വായിക്കുക.

4.1.7. ഫ്രീക്വൻസി ആൻഡ് ഡ്യൂട്ടി സൈക്കിൾ അളക്കൽ

1. Set the rotary dial to the "Hz%" (Frequency/Duty Cycle) position.
2. Connect the black test lead to "COM" and the red test lead to "VΩmA".
3. Connect the test probes to the signal source.
4. Read the frequency (Hz) or duty cycle (%) on the display. Use the "FUNC" button to switch between modes if necessary.

4.1.8. താപനില അളക്കൽ

The HT118A supports temperature measurement using a K-Type thermocouple.

1. Set the rotary dial to the "°C/°F" (Temperature) position.
2. Connect the K-Type thermocouple to the appropriate input jacks (usually marked for temperature).
3. താപനില അളക്കേണ്ട വസ്തുവിന് മുകളിലോ അതിനടുത്തോ തെർമോകപ്പിൾ അഗ്രം വയ്ക്കുക.
4. ഡിസ്പ്ലേയിലെ താപനില മൂല്യം വായിക്കുക.

ചിത്രം 4.2: KAIWEETS HT118A Multimeter Temperature Measurement. This image illustrates the multimeter measuring the temperature of a liquid using the included K-Type thermocouple.

4.2. KAIWEETS HT100s Non-Contact Voltage Tester Operation

The HT100s allows for quick and safe detection of AC voltagനേരിട്ട് ബന്ധപ്പെടാതെ ഇ.

4.2.1. Basic NCV Detection

1. Press the power button to turn on the HT100s.
2. Place the tip of the tester near a terminal strip, outlet, or insulated wire.
3. എസി വോള്യം ആണെങ്കിൽtage is detected, the tip will glow red, and the tester will emit an audible beep. The frequency of the beep and the percentage value on the screen will increase with stronger voltagഇ സിഗ്നലുകൾ.

ചിത്രം 4.3: KAIWEETS HT100s NCV Tester in use on an outlet. This image shows the non-contact voltage tester being used to detect voltage in an electrical outlet, with the tip glowing red.

4.2.2. Sensitivity Adjustment (Dual Range)

The HT100s offers two sensitivity modes:

• High Sensitivity Mode (12-1000V AC): Suitable for detecting lower voltages, such as those in doorbells, thermostats, or irrigation wiring.
• Low Sensitivity Mode (70-1000V AC): Standard mode for detecting higher voltages in typical household wiring.

Press the "S" button to switch between high and low sensitivity modes. The display will indicate the current mode.

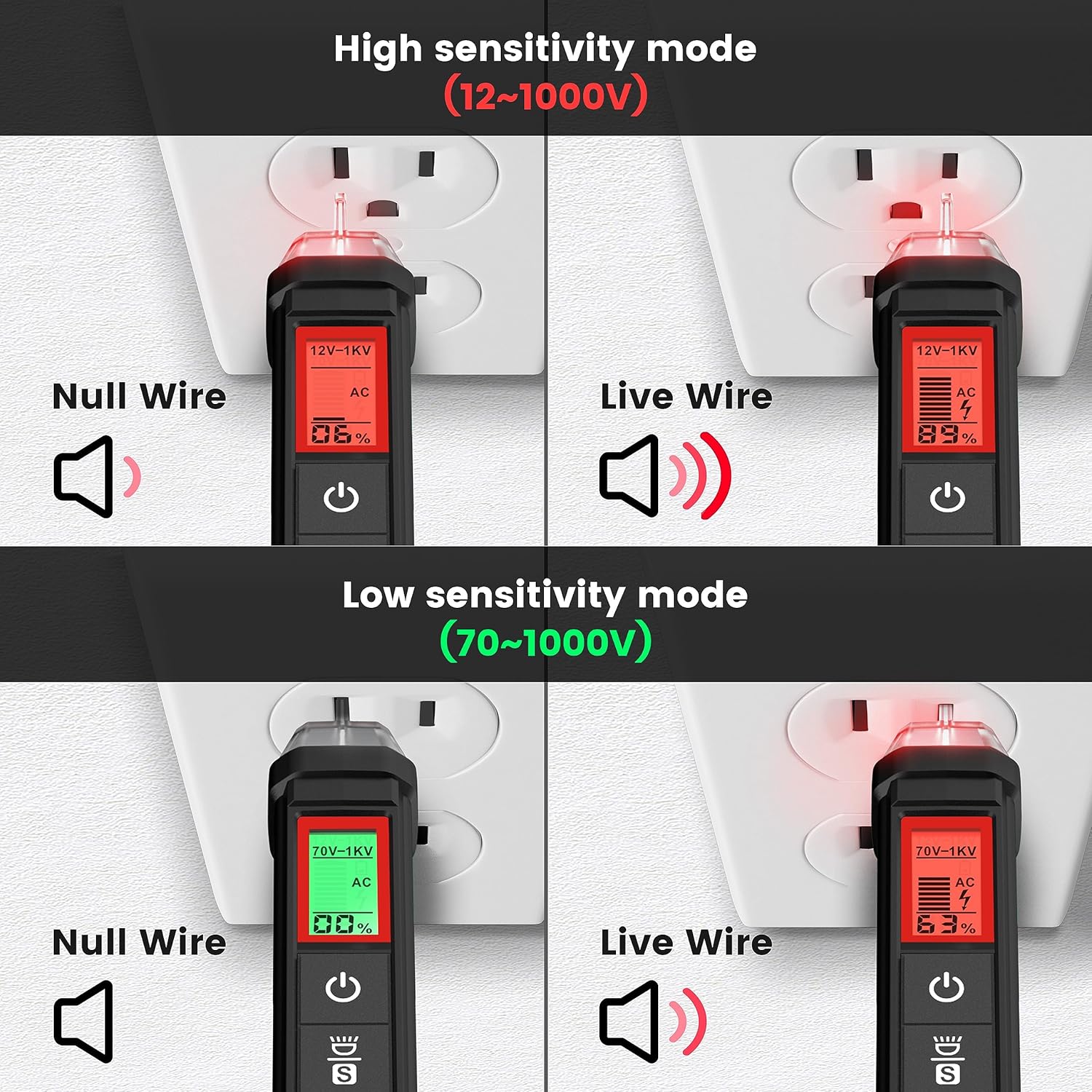

ചിത്രം 4.4: KAIWEETS HT100s NCV Tester High and Low Sensitivity Modes. This image demonstrates the difference in detection for null and live wires under both high (12-1000V) and low (70-1000V) sensitivity settings.

4.2.3. Live/Null Wire Detection

വോളിയം കണ്ടെത്തുമ്പോൾtage, the screen will display red for a live wire (high voltage) and green for a null (neutral) wire (low voltage). This provides a quick visual indication of wire status.

4.2.4. Breakpoint Test

To perform a breakpoint test, run the NCV tester along an insulated wire. The tester will indicate voltage up to the point of a break in the wire, where the signal will cease.

ചിത്രം 4.5: KAIWEETS HT100s NCV Tester Breakpoint Test. This image shows the NCV tester being used to identify a break in an insulated electrical cable by detecting the presence or absence of voltage along its length.

4.2.5. LED ഫ്ലാഷ്ലൈറ്റ്

Press the flashlight button to activate the integrated LED flashlight, useful for illuminating work areas in low-light conditions.

ചിത്രം 4.6: KAIWEETS HT100s NCV Tester with LED Flashlight. This image shows the NCV tester's tip illuminating a dark electrical panel with its built-in LED flashlight.

5. പരിപാലനം

5.1. വൃത്തിയാക്കൽ

പരസ്യം ഉപയോഗിച്ച് ഉപകരണം തുടയ്ക്കുകamp cloth and mild detergent. Do not use abrasive cleaners or solvents. Ensure the device is completely dry before storage or next use.

5.2. ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

When the low battery indicator appears on the display, replace the batteries immediately to maintain measurement accuracy. Refer to Section 3.1 for battery installation instructions.

5.3. സംഭരണം

If the device is not used for an extended period, remove the batteries to prevent leakage. Store the device in a cool, dry place, away from direct sunlight and extreme temperatures.

6. പ്രശ്‌നപരിഹാരം

• ഉപകരണം പവർ ഓൺ ചെയ്യുന്നില്ല: ബാറ്ററി ഇൻസ്റ്റാളേഷൻ പരിശോധിച്ച് ബാറ്ററികൾ തീർന്നിട്ടില്ലെന്ന് ഉറപ്പാക്കുക. ആവശ്യമെങ്കിൽ മാറ്റിസ്ഥാപിക്കുക.
• കൃത്യമല്ലാത്ത വായനകൾ: Ensure test leads are properly connected. Check battery level. Verify the correct function and range are selected.
• NCV കണ്ടെത്തൽ ഇല്ല: Ensure the device is powered on. Check sensitivity settings (high/low). Ensure the tip is close enough to the voltagഇ ഉറവിടം.
• Continuity test not beeping: Ensure the circuit is de-energized. Check for actual continuity in the component.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

KAIWEETS ഉൽപ്പന്നങ്ങൾ വിശ്വാസ്യതയ്ക്കും പ്രകടനത്തിനും വേണ്ടി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. വാറന്റി വിവരങ്ങൾ, സാങ്കേതിക പിന്തുണ അല്ലെങ്കിൽ സേവന അന്വേഷണങ്ങൾ എന്നിവയ്‌ക്ക്, ദയവായി ഔദ്യോഗിക KAIWEETS പരിശോധിക്കുക. webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുകയോ ചെയ്യുക. വാറന്റി ക്ലെയിമുകൾക്കുള്ള വാങ്ങലിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

കൂടുതൽ സഹായത്തിന്, ദയവായി സന്ദർശിക്കുക: www.kaiweets.com
