1. ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your Moen Sip Chrome Traditional Drinking Water Beverage Faucet (Model F7600). This faucet is designed to provide convenient access to filtered drinking water directly from your kitchen sink, offering a stylish and functional addition to your home.
Image 1.1: The Moen Sip Chrome Traditional Drinking Water Beverage Faucet, featuring a high-arc spout and a single lever handle in a polished chrome finish.
The Moen Sip faucet is compatible with Moen under-sink filtration systems (sold separately), allowing you to enjoy clean, crisp cold drinking water and reduce the need for plastic water bottles.
2 സുരക്ഷാ വിവരങ്ങൾ
WARNING: Read all instructions carefully before installation and use to prevent injury or property damage.
- ഏതെങ്കിലും ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണികൾ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും പ്രധാന ജലവിതരണം ഓഫ് ചെയ്യുക.
- ഇൻസ്റ്റാളേഷൻ സമയത്ത് സുരക്ഷാ ഗ്ലാസുകൾ പോലുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
- ജലവിതരണം പുനഃസ്ഥാപിക്കുന്നതിനുമുമ്പ് എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും ചോർച്ചയില്ലാത്തതാണെന്നും ഉറപ്പാക്കുക.
- This faucet is designed for cold drinking water only. Do not connect to hot water lines unless specified by a compatible filtration system.
- Ensure proper ventilation when working under sinks.
Image 2.1: Moen faucets are certified for safe drinking water by NSF 61 standards, ensuring quality and safety.
3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
3.1 പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- Moen Sip Beverage Faucet (Model F7600)
- മൌണ്ടിംഗ് ഹാർഡ്വെയർ
- കണക്ഷൻ ഹോസുകൾ
- ഇൻസ്റ്റലേഷൻ നിർദ്ദേശങ്ങൾ (ഈ മാനുവൽ)
Note: Moen filtration systems (e.g., F9800 Advanced Carbon Filtration System or F9900 Reverse Osmosis System) are sold separately and are required for filtered water functionality.
3.2 ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ
- ഇൻസ്റ്റലേഷൻ ഏരിയ തയ്യാറാക്കുക: Turn off the main water supply to your kitchen sink. Clear the area under the sink for access.
- ഫൗസെറ്റ് മൌണ്ട് ചെയ്യുക:
- Insert the faucet body into the pre-drilled hole on your countertop or sink. The faucet requires a single hole installation.
- From underneath the sink, secure the faucet using the provided mounting hardware (washer and mounting nut). Tighten firmly but do not overtighten.
ചിത്രം 3.1: ഒരു മുൻample of an under-sink setup, illustrating the space required for faucet connections and potential filtration system integration.
- വാട്ടർ ലൈനുകൾ ബന്ധിപ്പിക്കുക:
- Connect the faucet's water supply line to your cold water shut-off valve. If using a Moen filtration system, connect the faucet's line to the filtered water outlet of the filtration system.
- Ensure all connections are hand-tight, then use a wrench to tighten an additional quarter turn. Avoid overtightening.
Image 3.2: Moen offers both Carbon Filters (F9800) and Reverse Osmosis (F9900) filtration systems, which can be paired with your Moen Sip faucet for filtered water.
Image 3.3: The Moen Sip faucet is compatible with Moen Reverse Osmosis and Advanced Carbon filtration systems, which are installed under the sink.
- ചോർച്ച പരിശോധിക്കുക: പ്രധാന ജലവിതരണം പതുക്കെ ഓണാക്കുക. എല്ലാ കണക്ഷനുകളിലും ചോർച്ചയുണ്ടോയെന്ന് പരിശോധിക്കുക. ചോർച്ചയുണ്ടെങ്കിൽ, കണക്ഷനുകൾ നിലയ്ക്കുന്നത് വരെ ചെറുതായി മുറുക്കുക.
- സിസ്റ്റം ഫ്ലഷ് ചെയ്യുക: Allow water to run through the faucet for several minutes to flush out any debris from the new installation.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Moen Sip Beverage Faucet is designed for simple operation to provide filtered drinking water.
- വെള്ളം സജീവമാക്കൽ: The faucet features a single lever handle. Move the handle to activate the water flow.
- ജലപ്രവാഹ നിയന്ത്രണം: The lever controls the on/off function of the water.
- Rotating Spout: The high-arc spout can be rotated to provide greater convenience and control over water flow, helping to prevent splashing when filling various containers.
Image 4.1: The Moen Sip Drinking Water Faucet provides convenient access to cold, filtered drinking water directly at the sink.
Image 4.2: The high-arc design of the faucet allows for easy filling of tall glasses and pitchers.
Image 4.3: Enjoy clean and refreshing drinking water directly from your Moen Sip faucet.
5. പരിപാലനം
5.1 പൈപ്പ് വൃത്തിയാക്കൽ
To maintain the finish of your Moen faucet:
- ഒരു സോഫ്റ്റ് ഉപയോഗിച്ച് വൃത്തിയാക്കുക, ഡിamp തുണിയും വീര്യം കുറഞ്ഞ സോപ്പും.
- Rinse thoroughly with warm water and dry with a soft cloth.
- ക്രോം ഫിനിഷിന് കേടുവരുത്തുമെന്നതിനാൽ, അബ്രാസീവ് ക്ലീനറുകൾ, കഠിനമായ രാസവസ്തുക്കൾ, അല്ലെങ്കിൽ സ്കോറിംഗ് പാഡുകൾ എന്നിവ ഒഴിവാക്കുക.
5.2 Filter Replacement (If Applicable)
If you have connected your Moen Sip faucet to a Moen filtration system, refer to the filtration system's manual for specific filter replacement instructions and schedules. Regular filter replacement ensures optimal water quality.
ചിത്രം 5.1: ഉദാample of a filter cartridge used in compatible Moen filtration systems. Replace filters according to the filtration system's guidelines.
6. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| No water flow or low flow |
|
|
| കണക്ഷനുകളിൽ ചോർച്ച |
|
|
| വെള്ളത്തിന് രുചിയോ ദുർഗന്ധമോ ഉണ്ടോ? |
|
|
If you encounter issues not listed here, or if the problem persists, please contact Moen Customer Support.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | മോയിൻ |
| മോഡലിൻ്റെ പേര് | എസ്.ഐ.പി |
| ഭാഗം നമ്പർ | F7600 |
| നിറം | Chrome |
| ഫിനിഷ് തരം | Chrome |
| മെറ്റീരിയൽ | സിങ്ക് |
| മൗണ്ടിംഗ് തരം | ഡെക്ക് മ .ണ്ട് |
| ഇൻസ്റ്റലേഷൻ തരം | ഒറ്റ ദ്വാരം |
| ദ്വാരങ്ങളുടെ എണ്ണം | 1 |
| ഹാൻഡിലുകളുടെ എണ്ണം | 1 |
| ഹാൻഡിൽ തരം | ലിവർ |
| സ്പൗട്ട് ഡിസൈൻ | High-Arc Rotating Spout |
| ഉൽപ്പന്ന അളവുകൾ | 16.7 x 1.88 x 10.25 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 1.8 പൗണ്ട് |
| ശുപാർശ ചെയ്യുന്ന ഉപയോഗങ്ങൾ | അടുക്കള |
| പ്രത്യേക സവിശേഷതകൾ | Rotating Spout, Filtered Water |

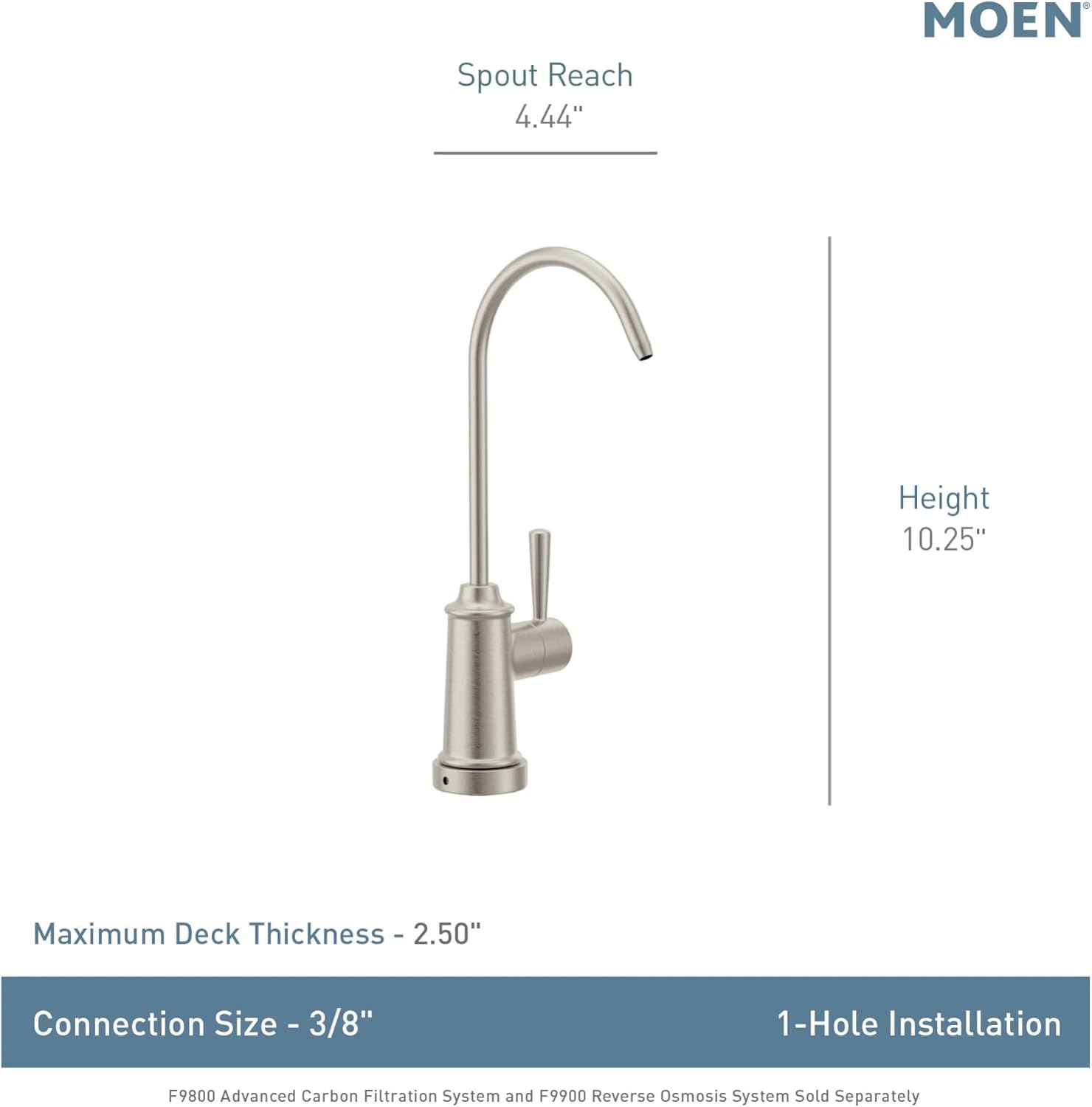

Image 7.1: Dimensional drawing of the Moen Sip faucet, indicating key measurements for installation planning.
8. വാറണ്ടിയും പിന്തുണയും
The Moen Sip Chrome Traditional Drinking Water Beverage Faucet (Model F7600) is backed by Moen's Limited Lifetime Warranty. This warranty covers defects in material and manufacturing workmanship under normal use.
For detailed warranty information, product registration, or technical support, please visit the official Moen website or contact Moen Customer Service:
- മോയിൻ ഒഫീഷ്യൽ Webസൈറ്റ്: www.moen.com
- കസ്റ്റമർ സർവീസ്: മോയനെ കാണുക website for current contact information (phone numbers, email, or chat support).
Please have your model number (F7600) and purchase date available when contacting support.
