1. ആമുഖം
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your FOGATTI FWAGA650 RV Window Air Conditioner. This 6500 BTU unit is designed to cool spaces up to 120 square feet, making it suitable for RVs and small rooms. It features a 4-in-1 design, offering cooling, fan, dehumidification, and sleeping modes, with a low noise level of 50dB for a comfortable environment.
ഉപകരണം ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുകയും ഭാവിയിലെ റഫറൻസിനായി സൂക്ഷിക്കുകയും ചെയ്യുക.
2 സുരക്ഷാ വിവരങ്ങൾ
- Ensure the power supply matches the unit's requirements (115 Volts AC).
- കേടായ പവർ കോർഡ് അല്ലെങ്കിൽ പ്ലഗ് ഉപയോഗിച്ച് യൂണിറ്റ് പ്രവർത്തിപ്പിക്കരുത്.
- പ്രവർത്തന സമയത്ത് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും യൂണിറ്റിൽ നിന്ന് അകറ്റി നിർത്തുക.
- വായു ഉപഭോഗം അല്ലെങ്കിൽ എക്സ്ഹോസ്റ്റ് വെന്റുകൾ തടയരുത്.
- വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും യൂണിറ്റ് അൺപ്ലഗ് ചെയ്യുക.
- Refer to the warning labels on the unit for specific safety instructions regarding refrigerant handling (R32).
3. ബോക്സിൽ എന്താണുള്ളത്?
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക.
Image: All components included in the FOGATTI FWAGA650 package.
- എയർ കണ്ടീഷണർ യൂണിറ്റ്
- Mounting Brackets (Indoor)
- Mounting Brackets (Outdoor)
- റിമോട്ട് കൺട്രോൾ
- ഡ്രെയിൻ പൈപ്പ്
- കൈ സ്ക്രൂകൾ
- റബ്ബർ ഡിampers
- M6 സ്ക്രൂകൾ
- സംരക്ഷണ സ്ലീവ്
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
4 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ വിവരം | FWAGA650 |
| ഇനത്തിൻ്റെ ഭാരം | 46 പൗണ്ട് |
| ഉൽപ്പന്ന അളവുകൾ | 14 x 8 x 19 ഇഞ്ച് (35.56 x 20.32 x 48.26 സെ.മീ) |
| കാര്യക്ഷമത | ഉയർന്നത് |
| ശേഷി | 0.5 ടൺ (6500 BTU) |
| വാർഷിക ഊർജ്ജ ഉപഭോഗം | പ്രതിവർഷം 565 കിലോവാട്ട് മണിക്കൂർ |
| ശബ്ദ നില | 50 ഡെസിബെൽ |
| ഇൻസ്റ്റലേഷൻ തരം | ജാലകം |
| ഫോം ഫാക്ടർ | പോർട്ടബിൾ |
| പ്രത്യേക സവിശേഷതകൾ | Fast Cooling, Remote Controlled |
| നിറം | ചാരനിറം |
| വാല്യംtage | 115 വോൾട്ട് (എസി) |
| വാട്ട്tage | 650 വാട്ട്സ് |
| ഫ്ലോർ ഏരിയ കവറേജ് | 120 ചതുരശ്ര അടി വരെ |
| ശീതീകരണ തരം | R32 |
5. ഇൻസ്റ്റാളേഷൻ ഗൈഡ്
The FOGATTI FWAGA650 is designed for easy installation in RV windows. Follow these steps carefully to ensure proper setup and operation.
5.1 വിൻഡോ ആവശ്യകതകൾ
- Window Thickness: The included mounting hardware is suitable for windows with a thickness of 1 to 1.8 inches. If your window exceeds this range, consider ordering extension brackets (B0F6212C3P) for stability.
- Window Dimensions: Minimum width of 20 inches and minimum height of 16 inches.
- ലോഡ് കപ്പാസിറ്റി: The window structure must be able to support a load greater than 40 lbs.
Image: RV Body Thickness and Window Requirements for Installation.
5.2 ഘട്ടം ഘട്ടമായുള്ള ഇൻസ്റ്റാളേഷൻ
- യൂണിറ്റ് അൺപാക്ക് ചെയ്യുക: പാക്കേജിംഗിൽ നിന്ന് എയർകണ്ടീഷണറും എല്ലാ അനുബന്ധ ഉപകരണങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- ബ്രാക്കറ്റുകൾ കൂട്ടിച്ചേർക്കുക: Connect the two parts of the mounting brackets with the provided screws.
- Attach Brackets to Outdoor Unit: Place the shock-resistant rubber dampers on the back of the outdoor unit. Secure the assembled brackets to the outdoor unit using screws.
- Attach Indoor Unit to Bracket: Install the indoor unit onto its corresponding bracket and tighten it properly.
- Mount in Window: Carefully place the complete unit into the caravan window opening. Ensure the brackets are securely positioned and tighten any remaining mounting devices.
- സുരക്ഷിതവും പരിശോധനയും: Verify that the unit is stable and all connections are secure. Test all functions to ensure optimal cooling performance.
Image: Visual guide for the installation process.
Image: Correct Installation Method views.
5.3 ഇൻസ്റ്റലേഷൻ വീഡിയോ
Video: Unboxing and installation demonstration of the FOGATTI RV Window Air Conditioner.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The FOGATTI FWAGA650 offers multiple operating modes for various comfort needs. The unit can be controlled via its integrated control panel or the included remote control.
6.1 കൺട്രോൾ പാനൽ ഓവർview

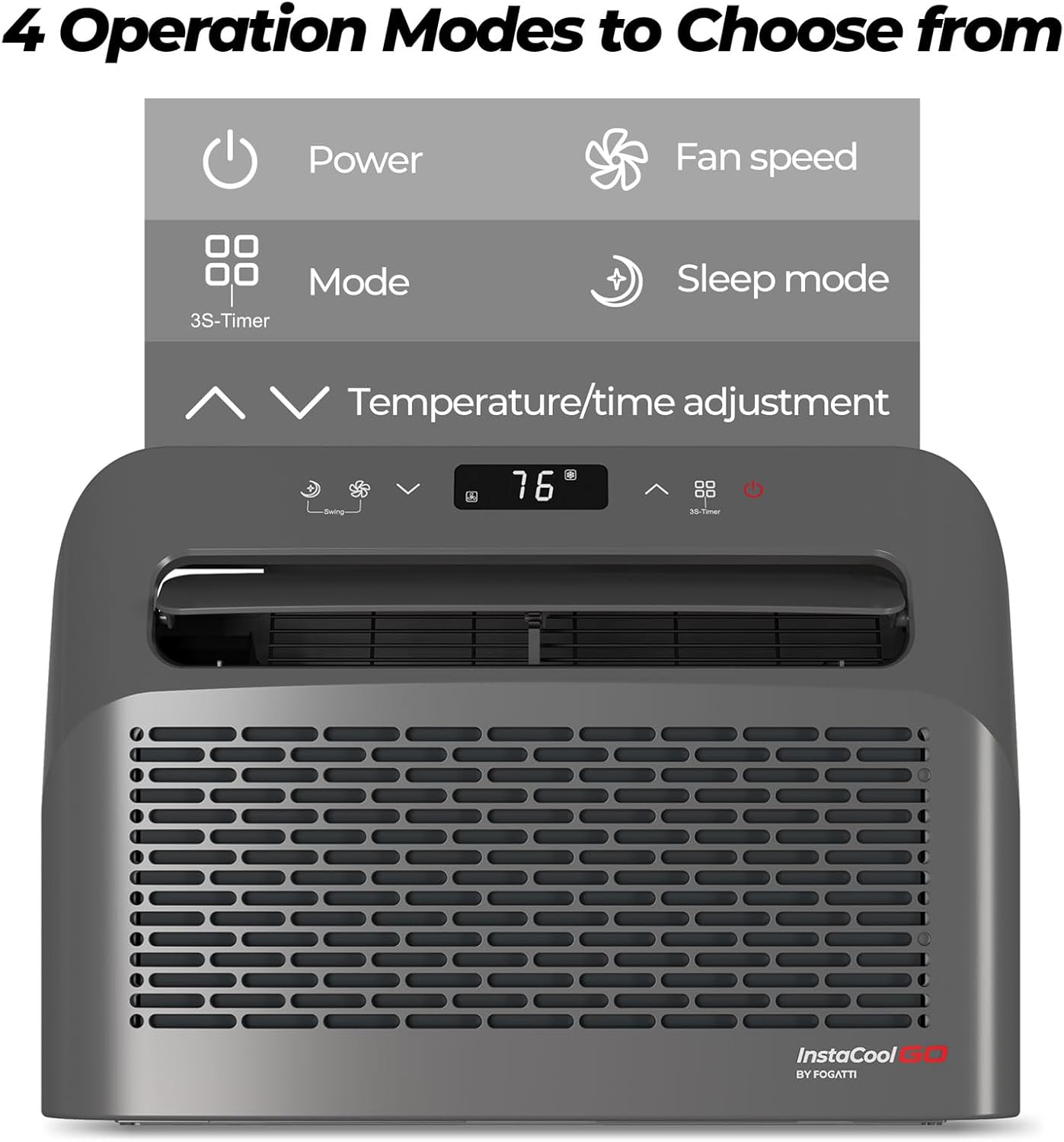

Image: Control panel with 4 operation modes and temperature adjustment.
6.2 വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ
The intelligent remote control allows for convenient long-distance operation with a transmission distance of 7 meters and an acceptance range of 120 degrees.
Image: Remote control and its functions for the FOGATTI RV AC unit.
- പവർ കീ: യൂണിറ്റ് ഓണാക്കുകയോ ഓഫാക്കുകയോ ചെയ്യുന്നു.
- ഫാൻ സ്പീഡ് കീ: ഫാൻ വേഗത ക്രമീകരിക്കുന്നു (കുറഞ്ഞ, ഇടത്തരം, ഉയർന്ന).
- UP/DOWN Key: Adjusts the temperature setting or timer.
- ടൈമർ കീ: ഓട്ടോ-ഓൺ അല്ലെങ്കിൽ ഓട്ടോ-ഓഫ് ടൈമർ സജ്ജമാക്കുന്നു.
- മോഡ് കീ: Cycles through operating modes: Cooling, Fan, Dehumidification, Sleep.
- Temperature Switch Key: സെൽഷ്യസിനും ഫാരൻഹീറ്റിനും ഇടയിൽ ടോഗിൾ ചെയ്യുന്നു.
- Sleep Key: നിശബ്ദവും ഊർജ്ജക്ഷമതയുള്ളതുമായ പ്രവർത്തനത്തിനായി സ്ലീപ്പ് മോഡ് സജീവമാക്കുന്നു.
- സ്വിംഗ് കീ: Controls the louver swing for air direction.
6.3 ഓപ്പറേറ്റിംഗ് മോഡുകൾ
- കൂളിംഗ് മോഡ്: Provides powerful cooling for rapid temperature reduction.
- ഫാൻ മോഡ്: Circulates air without cooling, ideal for ventilation.
- ഡീഹ്യുമിഡിഫിക്കേഷൻ മോഡ്: വായുവിലെ ഈർപ്പം കുറയ്ക്കുന്നു.
- സ്ലീപ്പ് മോഡ്: Operates quietly with adjusted temperature settings for comfortable sleep.
Image: Effective cooling area of up to 100 square feet.
7. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ എയർ കണ്ടീഷണറിന്റെ ദീർഘായുസ്സും കാര്യക്ഷമമായ പ്രകടനവും ഉറപ്പാക്കുന്നു.
7.1 എയർ ഫിൽട്ടർ വൃത്തിയാക്കൽ
- വൃത്തിയാക്കുന്നതിന് മുമ്പ് യൂണിറ്റ് ഓഫ് ചെയ്ത് അൺപ്ലഗ് ചെയ്യുക.
- Locate and remove the air filter (refer to the unit's design for exact location).
- Clean the filter with warm, soapy water. Rinse thoroughly and allow it to air dry completely before reinserting.
- Clean the air filter every two weeks or more frequently if the unit is used in dusty conditions.
7.2 യൂണിറ്റ് എക്സ്റ്റീരിയർ വൃത്തിയാക്കൽ
- പുറംഭാഗം തുടയ്ക്കുക casinഗ്രാം വിത്ത് എ സോഫ്റ്റ്, ഡിamp തുണി.
- Do not use harsh chemicals, abrasives, or solvents, as these can damage the surface.
7.3 സീസണൽ സംഭരണം
- Before storing, run the unit in fan-only mode for a few hours to dry out any internal moisture.
- എയർ ഫിൽട്ടറും പുറംഭാഗവും വൃത്തിയാക്കുക.
- യൂണിറ്റ് വരണ്ടതും തണുത്തതുമായ സ്ഥലത്ത്, വെയിലത്ത് അതിന്റെ യഥാർത്ഥ പാക്കേജിംഗിൽ സൂക്ഷിക്കുക.
8. പ്രശ്നപരിഹാരം
Before contacting customer support, refer to the following common issues and solutions.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് ഓണാക്കുന്നില്ല | വൈദ്യുതി ഇല്ല; പവർ കോർഡ് പ്ലഗ് ഇൻ ചെയ്തിട്ടില്ല; സർക്യൂട്ട് ബ്രേക്കർ ട്രിപ്പ് ചെയ്തു. | പവർ ഔട്ട്ലെറ്റ് പരിശോധിക്കുക; കോർഡ് സുരക്ഷിതമായി പ്ലഗ് ഇൻ ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക; സർക്യൂട്ട് ബ്രേക്കർ പുനഃസജ്ജമാക്കുക. |
| യൂണിറ്റ് ഫലപ്രദമായി തണുപ്പിക്കുന്നില്ല. | Dirty air filter; Room too large; Doors/windows open; Temperature setting too high. | Clean air filter; Ensure unit is appropriate for room size; Close all doors/windows; Lower temperature setting. |
| "EC" Error Code | Indicates a potential refrigerant leak or system malfunction. | Turn off the unit and unplug it. Wait a few minutes, then plug it back in and restart. If the error persists, contact customer support. Do not attempt to repair yourself. |
| അമിതമായ ശബ്ദം | Unit not level; Loose parts; Obstruction in fan. | Ensure unit is on a stable, level surface; Check for loose screws or components; Remove any obstructions. |
| വെള്ളം ചോർച്ച | Drain pipe blocked or improperly installed. | Check drain pipe for blockages and ensure it is correctly positioned for drainage. |
9. വാറണ്ടിയും ഉപഭോക്തൃ പിന്തുണയും
For detailed warranty information, please refer to the warranty card included with your product or visit the official FOGATTI website. If you encounter any issues not covered in this manual or require further assistance, please contact FOGATTI customer support.
- ഓൺലൈൻ പിന്തുണ: Visit the FOGATTI official webപതിവുചോദ്യങ്ങൾക്കും പിന്തുണാ ഉറവിടങ്ങൾക്കുമുള്ള സൈറ്റ്.
- വിൽപ്പനക്കാരനെ ബന്ധപ്പെടുക: For purchase-related inquiries, contact Mizudo Home Comfort Direct via your Amazon order page.
