1. ആമുഖം
This manual provides essential information for the safe and efficient operation of your OMTech 100W CO2 Laser Engraver, Model SH-G570. Please read this manual thoroughly before operating the machine to ensure proper usage and to prevent damage or injury.
The OMTech 100W CO2 Laser Engraver is designed for precision cutting and engraving of various non-metallic materials such as acrylic, wood, and glass. It features a 20x28 inch work area, 4-way pass-through, integrated air assist, and a water pump for cooling.

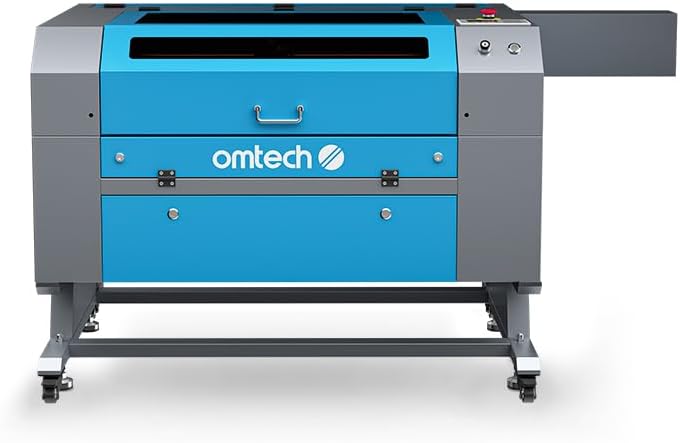

ചിത്രം 1.1: മുൻഭാഗം view of the OMTech 100W CO2 Laser Engraver.
2 സുരക്ഷാ വിവരങ്ങൾ
Operating a laser engraver involves inherent risks. Adhere to all safety precautions to prevent accidents and ensure safe operation.
- ലേസർ വികിരണം: This is a Class 2 laser product with 0.827 mW output power. Never look directly into the laser beam or its reflection. Always use appropriate laser safety eyewear.
- വെൻ്റിലേഷൻ: Ensure adequate ventilation to remove smoke and fumes generated during laser processing. The integrated air assist system helps, but additional room ventilation may be required.
- അഗ്നി അപകടം: Certain materials can ignite during laser processing. Never leave the machine unattended during operation. Keep a fire extinguisher nearby.
- ഇലക്ട്രിക്കൽ സുരക്ഷ: മെഷീൻ ശരിയായി ഗ്രൗണ്ട് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. നനഞ്ഞ കൈകൾ കൊണ്ടോ അല്ലെങ്കിൽ ഇരുമ്പ് ദ്വാരങ്ങൾക്കുള്ളിലോ പ്രവർത്തിക്കരുത്.amp conditions. Disconnect power before performing any maintenance.
- തണുപ്പിക്കൽ സംവിധാനം: The water pump maintains the laser tube's temperature. Ensure the water level is adequate and the pump is functioning correctly before operation.
- Viewവിൻഡോ: The flame-retardant viewing window allows for safe observation of the engraving process.
- അടിയന്തരമായി നിർത്തുക: അടിയന്തര സ്റ്റോപ്പ് ബട്ടണിന്റെ സ്ഥാനവും പ്രവർത്തനവും സ്വയം പരിചയപ്പെടുത്തുക.
- പാസ്വേഡ് സംരക്ഷണം: Utilize the machine's password protection feature to prevent unauthorized use.
Image 2.1: The flame-retardant viewing window allows for safe observation of the engraving process.
3. സജ്ജീകരണം
3.1 അൺപാക്കിംഗും പ്ലേസ്മെന്റും
- Carefully remove the laser engraver from its packaging.
- Place the machine on a stable, level surface capable of supporting its weight (251 lb). Ensure sufficient space around the machine for ventilation and access.
- Install the included wheels for mobility, if desired.
3.2 ഘടകങ്ങൾ ബന്ധിപ്പിക്കൽ
- പവർ കണക്ഷൻ: Connect the power cable to a grounded electrical outlet.
- വാട്ടർ പമ്പ്: Connect the water pump to the laser cooling system as per the diagram provided in the quick start guide. Ensure the water reservoir is filled with distilled water.
- എയർ അസിസ്റ്റ്: Connect the air assist hose. This system helps clear debris and smoke from the engraving area.
- എക്സ്ഹോസ്റ്റ് സിസ്റ്റം: Connect the exhaust fan and ducts to properly vent fumes outside.
- ഡാറ്റ കണക്ഷൻ: Connect the machine to your computer using a USB cable or Ethernet cable. Alternatively, use a USB flash drive for offline operation.
ചിത്രം 3.1: കഴിഞ്ഞുview of included components for setup, such as the exhaust system and cables.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1 പവർ ഓണും പ്രാരംഭ പരിശോധനകളും
- Ensure all connections are secure and the water pump is running.
- പ്രധാന പവർ സ്വിച്ച് ഓണാക്കുക.
- The control panel will illuminate. Enter your password if prompted.
4.2 മെറ്റീരിയൽ പ്ലേസ്മെന്റും ഫോക്കസിംഗും
- Place your material on the honeycomb workbed.
- For this manual focus model, adjust the workbed height or laser head manually to achieve the optimal focal distance. Refer to the quick start guide for specific instructions on manual focusing.
- Utilize the 4-way pass-through doors for oversized materials. The front-rear pass-through supports materials up to 31.5" x 3.94", and left-right supports up to 19.69" x 0.79".
Image 4.1: Laser head positioned over material on the honeycomb workbed.
4.3 Software and Job Preparation
The OMTech 100W CO2 Laser Engraver is compatible with various software, including LightBurn, CorelDRAW, and AutoCAD. Prepare your design file in your preferred software.
- Import your design into the laser control software.
- Set appropriate power and speed settings for your material. The machine supports engraving speeds up to 600 mm/s.
- Use the "Frame" function on the control panel to preview the job area and ensure correct material placement.
Image 4.2: The machine's control panel for operation and settings.
4.4 കൊത്തുപണി/മുറിക്കൽ പ്രക്രിയ ആരംഭിക്കുന്നു
- Once settings are confirmed, send the job to the laser engraver.
- Press the "Start/Pause" button on the control panel to begin the process.
- Monitor the process through the flame-retardant viewഇൻ വിൻഡോ.
- In case of an emergency, press the emergency stop button immediately.
Image 4.3: The laser engraver actively processing a design on wood.
5. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ ഒപ്റ്റിമൽ പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ ലേസർ എൻഗ്രേവറിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
- ക്ലീനിംഗ് ഒപ്റ്റിക്സ്: Regularly clean the laser lenses and mirrors to maintain engraving quality. Refer to the detailed cleaning instructions in the full manual.
- വാട്ടർ കൂളിംഗ് സിസ്റ്റം: Check and maintain the water level in the cooling system. Replace the water periodically (e.g., every 1-2 months) with distilled water to prevent algae growth and mineral buildup.
- വർക്ക്ബെഡ് വൃത്തിയാക്കൽ: Clean the honeycomb workbed regularly to remove debris and residue. The anti-scorch plate can be removed for easier cleaning.
- എയർ അസിസ്റ്റ് നോസൽ: Ensure the air assist nozzle is clear of obstructions to maintain effective smoke and debris removal.
- ലൂബ്രിക്കേഷൻ: Periodically lubricate the guide rails and moving parts as recommended in the full manual.
Image 5.1: Detail of the laser head and air assist nozzle, which requires regular cleaning.
6. പ്രശ്നപരിഹാരം
പ്രവർത്തന സമയത്ത് നിങ്ങൾ നേരിട്ടേക്കാവുന്ന സാധാരണ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലേസർ ഔട്ട്പുട്ട് ഇല്ല | Power not connected, emergency stop engaged, water flow error, laser tube failure. | Check power, release emergency stop, verify water pump operation and flow, contact support if laser tube is suspected. |
| മോശം കൊത്തുപണി നിലവാരം | Incorrect focus, dirty optics, wrong power/speed settings, material issues. | Adjust focus, clean lenses/mirrors, optimize power/speed settings for material, ensure material is flat. |
| മെഷീൻ കമ്പ്യൂട്ടറുമായി ബന്ധിപ്പിക്കുന്നില്ല. | Loose USB/Ethernet cable, driver issues, software configuration. | Check cable connections, reinstall drivers, verify software communication settings. |
| അമിത ചൂടാക്കൽ മുന്നറിയിപ്പ് | Insufficient water flow, high ambient temperature, faulty water pump. | Check water level, ensure water pump is running, clean cooling system, operate in a cooler environment. |
For more detailed troubleshooting, refer to the complete user manual or contact OMTech customer support.
7 സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ: SH-G570
- ലേസർ പവർ: 100W CO2
- പ്രവർത്തന മേഖല: 20" x 28" (508 മിമി x 711 മിമി)
- പരമാവധി കൊത്തുപണി വേഗത: 600 മിമി/സെ
- Max. Cutting Thickness (Acrylic): 0.98" (25 മിമി) വരെ
- Max. Cutting Thickness (Wood): 0.59" (15 മിമി) വരെ
- Pass-Through (Front-Rear): 31.5" x 3.94"
- Pass-Through (Left-Right): 19.69" x 0.79"
- മെഷീൻ അളവുകൾ: 64.96" x 34.25" x 36.61" (165സെ.മീ x 87സെ.മീ x 93സെ.മീ)
- ഇനത്തിൻ്റെ ഭാരം: 251 പൗണ്ട് (113.8 കി.ഗ്രാം)
- ലേസർ ക്ലാസ്: 2
- ഔട്ട്പുട്ട് പവർ: 0.827 മെഗാവാട്ട്
- ഡാറ്റ ട്രാൻസ്മിഷൻ: USB Cable, Ethernet Cable, USB Flash Drive (Offline)
- തണുപ്പിക്കൽ: വാട്ടർ പമ്പ്
- എയർ അസിസ്റ്റ്: സംയോജിപ്പിച്ചത്
Image 7.1: Visual representation of the machine's key specifications.
8. വാറൻ്റിയും പിന്തുണയും
OMTech provides comprehensive customer service and support for your laser engraver.
- വാറൻ്റി: The product comes with 2 years of comprehensive support.
- കസ്റ്റമർ സർവീസ്: A 24-hour support team is available across the U.S., the Philippines, and China.
- സാങ്കേതിക സഹായം: Professional pre-sales and after-sales service, along with technical support, are provided.
- Demo Room Program: Over 60 demo room hosts are available in the U.S. for on-site experiences by appointment.
For assistance, please refer to the contact information provided with your product or visit the official OMTech webസൈറ്റ്.
Image 8.1: Map illustrating the widespread availability of OMTech demo rooms for customer support.
