അനെങ് എസ്ടി181 ക്ലോസ്amp മീറ്ററും A3012 സർക്യൂട്ട് ടെസ്റ്റർ ഉപയോക്തൃ മാനുവലും

1. ആമുഖം

This manual provides instructions for the safe and effective operation of the ANENG ST181 Digital Clamp Multimeter and the ANENG A3012 Non-Contact Voltage Outlet Tester. These devices are designed for electrical testing and troubleshooting in various applications.

Figure 1: Complete package contents including the ST181 Clamp Meter, A3012 Circuit Tester, test leads, and accessories.

2 സുരക്ഷാ വിവരങ്ങൾ

Always adhere to local and national safety codes. Use personal protective equipment. Read and understand all instructions before use.

• The ANENG ST181 and A3012 are compliant with IEC rated CAT II 1000V and CAT IV 600V, and are CE certified.
• Do not use the device if it appears damaged or operates abnormally.
• Avoid contact with live circuits when replacing batteries or opening the casing.
• Ensure test leads are in good condition and properly connected.
• ഒരു ഫംഗ്ഷനുമുള്ള പരമാവധി ഇൻപുട്ട് മൂല്യങ്ങൾ കവിയരുത്.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

3.1 ANENG ST181 Digital Clamp മൾട്ടിമീറ്റർ

The ST181 is a digital clamp multimeter designed for measuring various electrical parameters without interrupting the circuit for current measurements.

ചിത്രം 2: ഓവർview of the ANENG ST181 Clamp Meter's measurement capabilities, including AC/DC voltage, AC current, resistance, capacitance, diode, NCV, frequency, and continuity.

പ്രധാന സവിശേഷതകൾ:

• AC/DC വോളിയം അളക്കുന്നുtage, AC Current, Resistance, Capacitance, Continuity, Diode, and Frequency.
• നോൺ-കോൺടാക്റ്റ് വോളിയംtage (NCV) detection for identifying live wires.
• HD Backlit Display for clear readings in various lighting conditions.
• Clamp jaw design allows measurement of wires up to 36mm (1.42 inches) in diameter.

Figure 3: The ST181 features an HD backlit display for improved visibility of measurements.

ചിത്രം 4: clamp jaw opens up to 36mm (1.42 inches) for non-contact current measurement on various wire sizes.

3.2 ANENG A3012 Circuit Tester

The A3012 functions as a voltage test pen and a socket circuit tester, providing diagnostic capabilities for electrical outlets.

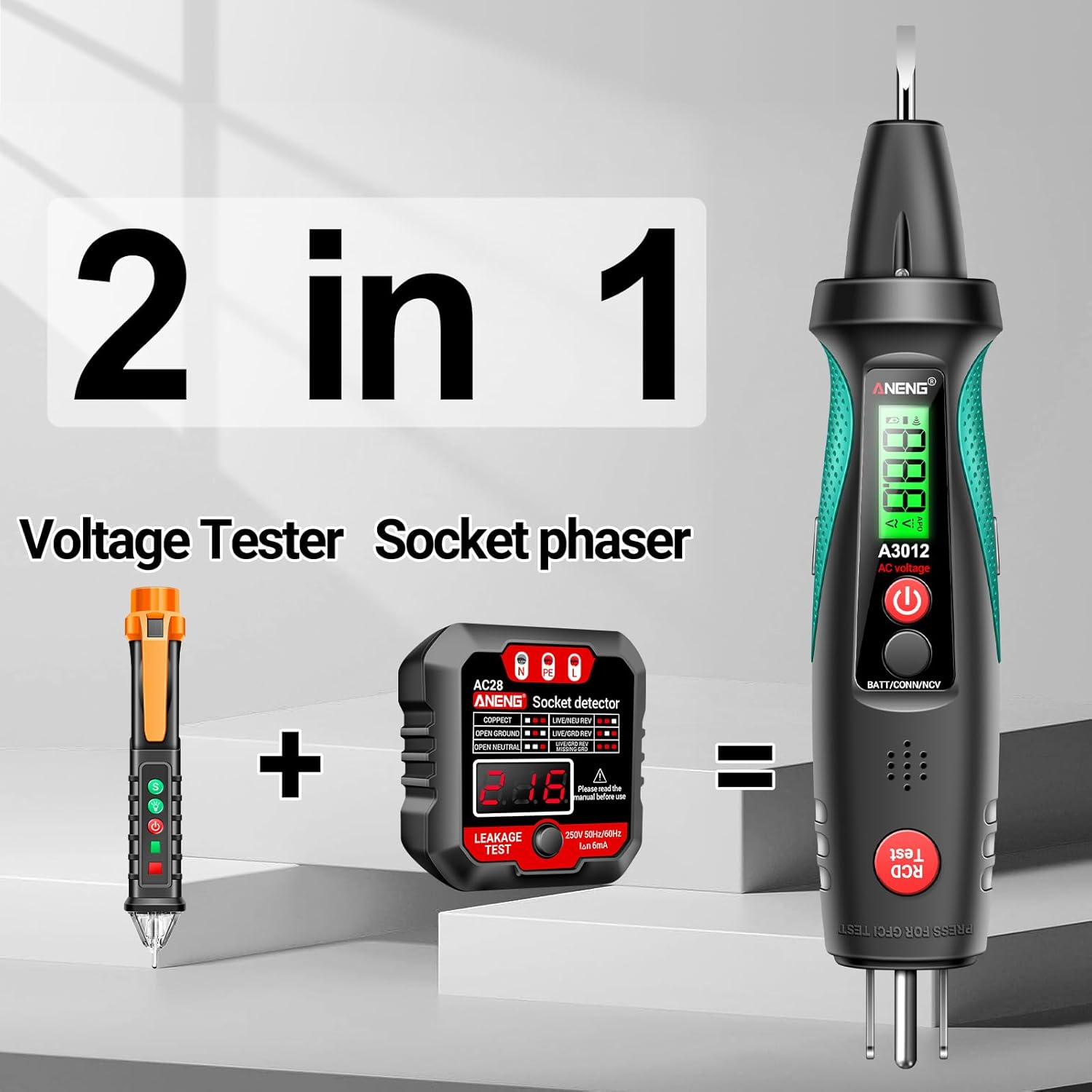

Figure 5: The ANENG A3012 combines the functions of a voltage tester and a socket phase/wiring detector.

പ്രധാന സവിശേഷതകൾ:

• വാല്യംtage Test Pen functionality.
• Socket Circuit Tester with LED indicators for wiring status (e.g., Open Ground, Open Neutral, Live/Neutral Reverse).
• Leakage Tester (RCD test) to check for proper circuit breaker function.
• നോൺ-കോൺടാക്റ്റ് എസി വോള്യംtagഇ കണ്ടെത്തൽ.
• Breakpoint Lookup for identifying breaks in live wires.

4. സജ്ജീകരണം

4.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

The A3012 Circuit Tester requires AAA batteries for operation. Locate the battery compartment, insert the batteries according to polarity markings, and secure the cover.

4.2 Test Lead Connection (for ST181)

വോളിയത്തിന്tage, resistance, capacitance, diode, and continuity measurements, connect the red test lead to the 'INPUT' terminal and the black test lead to the 'COM' terminal on the ST181 Clamp മീറ്റർ.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 Using the ANENG ST181 Clamp മീറ്റർ

5.1.1 എസി കറന്റ് അളക്കൽ

1. Set the function dial to the 'A~' (AC Current) position.
2. cl തുറക്കുകamp jaw and encircle a single conductor (not a bundle of wires).
3. Read the current value on the display. The device can measure up to 400A.

Figure 6: The ST181 Clamp Meter is capable of measuring AC current up to 400A by clampഒരൊറ്റ കണ്ടക്ടർക്ക് ചുറ്റും.

5.1.2 എസി/ഡിസി വോളിയം അളക്കുന്നുtage, Resistance, Capacitance, Diode, Continuity, Frequency

1. Connect test leads as described in Section 4.2.
2. Set the function dial to the desired measurement mode (e.g., V~ for AC Voltage, V- ഫോർ DC വോള്യങ്ങൾtage, Ω for Resistance).
3. Apply the test probes to the circuit or component under test.
4. ഡിസ്പ്ലേയിലെ അളവ് വായിക്കുക.

5.1.3 നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ (NCV) കണ്ടെത്തൽ

1. Set the function dial to the 'NCV' position.
2. cl ന്റെ മുകളിലേക്ക് കൊണ്ടുവരികamp meter near a live conductor.
3. The device will indicate the presence of AC voltage through audible beeps and/or visual indicators.

5.2 Using the ANENG A3012 Circuit Tester

5.2.1 Socket Wiring Test

1. Plug the A3012 directly into a standard wall socket.
2. Observe the LED indicators on the device. These lights will illuminate in specific patterns to indicate the wiring status of the socket (e.g., correct, open ground, open neutral, live/neutral reverse).

Figure 7: The A3012 provides real-time feedback on socket wiring status via LED indicators and offers non-contact voltagഇ കണ്ടെത്തൽ.

5.2.2 Leakage Test (RCD Test)

1. Plug the A3012 into a socket protected by a Residual Current Device (RCD).
2. Press the 'RCD Test' button on the device.
3. A functional RCD should trip, cutting power to the socket. If the RCD does not trip, there may be a fault.

Figure 8: Performing a leakage test with the A3012 to verify the functionality of an RCD-protected circuit.

5.2.3 നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ (NCV) കണ്ടെത്തൽ

1. Hold the A3012 near a wire or electrical component.
2. The device will indicate the presence of AC voltage through visual and/or audible alerts.

5.2.4 Breakpoint Lookup

1. Use the A3012 to scan along a live wire.
2. The device will indicate the point where the electrical signal is lost, helping to locate breaks in the wire.

Figure 9: The A3012 can assist in locating breakpoints in live electrical wires by detecting the presence or absence of electricity.

6. പരിപാലനം

• Clean the devices with a dry, soft cloth. Do not use abrasive cleaners or solvents.
• കുറഞ്ഞ ബാറ്ററി സൂചകം പ്രത്യക്ഷപ്പെടുമ്പോൾ ബാറ്ററികൾ ഉടൻ മാറ്റിസ്ഥാപിക്കുക.
• ഉപകരണങ്ങൾ നേരിട്ട് സൂര്യപ്രകാശം ഏൽക്കാത്തതും ഉയർന്ന താപനില ഏൽക്കാത്തതുമായ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.
• Inspect test leads for any damage before each use. Replace if frayed or broken.

7. പ്രശ്‌നപരിഹാരം

• ഡിസ്പ്ലേ/പവർ ഇല്ല: ബാറ്ററി ഇൻസ്റ്റാളേഷനും ചാർജ് ലെവലും പരിശോധിക്കുക. ആവശ്യമെങ്കിൽ ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കുക.
• കൃത്യമല്ലാത്ത വായനകൾ: Ensure proper function selection and correct connection of test leads. Verify the circuit is within the device's measurement range.
• A3012 Socket Test Errors: Re-insert the tester firmly into the socket. Ensure the socket itself is properly wired and powered.
• എൻ‌സി‌വി കണ്ടെത്തുന്നില്ല: Ensure the NCV function is selected and the device is brought close enough to a live AC voltagഇ ഉറവിടം.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

ANENG provides service and technical support for its electrical testing tools. For assistance, please refer to the contact information provided with your purchase or visit the official ANENG webസൈറ്റ്.
