1. ആമുഖം
This manual provides essential instructions for the safe and efficient operation of your EP Home Smart Level 2 EV Charger. This 40 Amp, 240V charging station features a NEMA 14-50 plug and a 25-foot cable, designed for wall-mounted indoor or outdoor use with all electric vehicles (EVs) and plug-in hybrid vehicles (PHEVs) that utilize the SAE J1772 (Type 1) standard interface. It offers fast charging capabilities and smart app control for enhanced user experience.

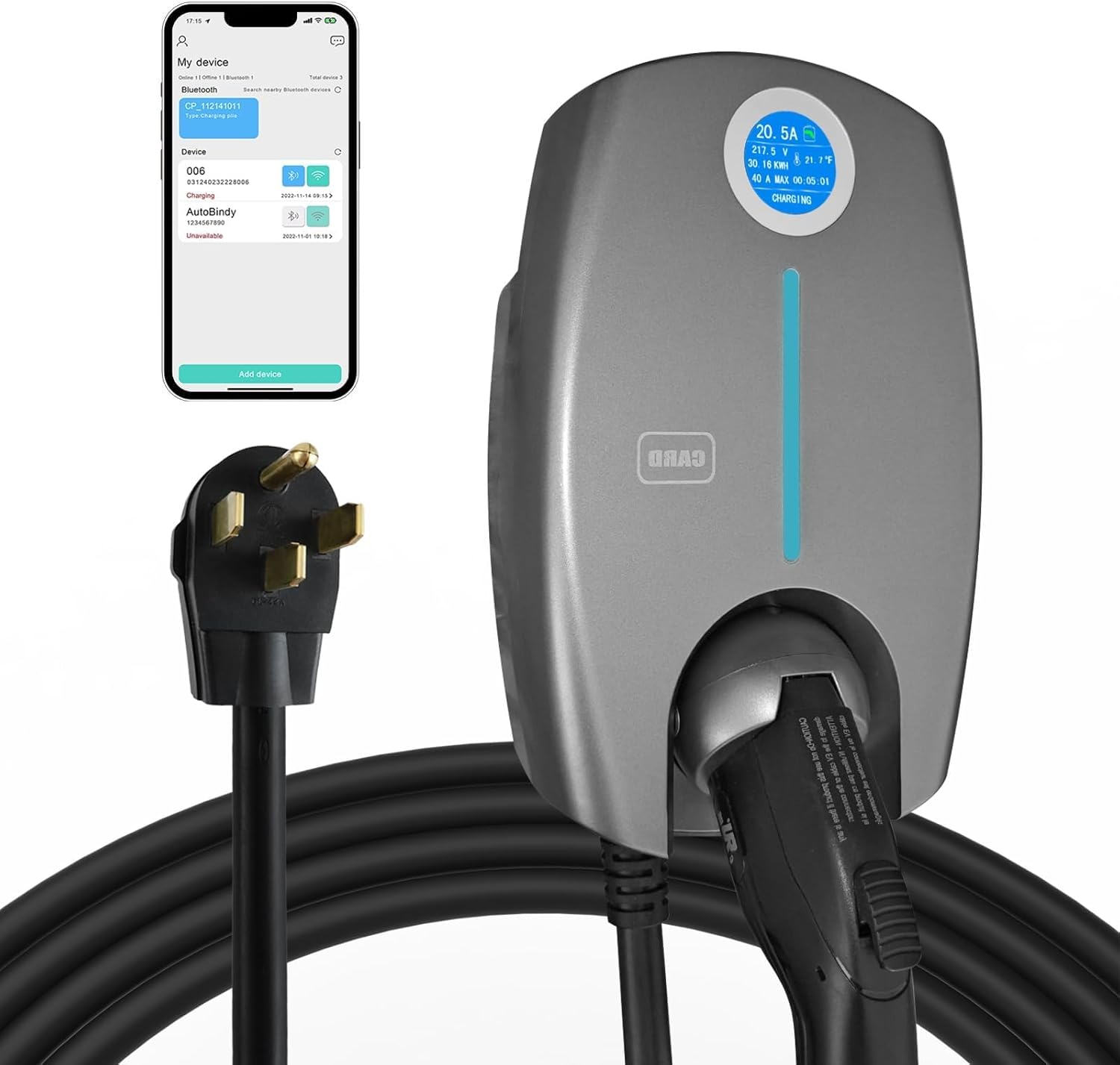

Image 1.1: EP Home Smart Level 2 EV Charger with its NEMA 14-50 plug and a smartphone displaying the control app.
2 സുരക്ഷാ വിവരങ്ങൾ
Read all safety instructions carefully before installation and use. Failure to follow these instructions may result in electric shock, fire, or serious injury.
- പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ: For hardwired installations, always consult a qualified electrician to ensure compliance with local electrical codes and safety standards.
- ഗ്രൗണ്ടിംഗ്: Ensure the charging station is properly grounded to prevent electrical hazards.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: The charger is designed for indoor and outdoor use with an IP65 rating for the box and IP54 for the plug, offering protection against dust and water splashes. However, avoid submerging the unit in water.
- കേബിൾ മാനേജുമെന്റ്: Do not drive over the charging cable or subject it to sharp bends or excessive force. Inspect the cable regularly for damage.
- അടിയന്തരമായി നിർത്തുക: In case of an emergency, immediately disconnect the power supply to the charging station.
- ETL സാക്ഷ്യപ്പെടുത്തിയത്: This product is ETL certified, indicating compliance with North American safety standards.
The charger incorporates an 8-layer protection system, including safeguards against over-voltagഇ, വോളിയത്തിന് താഴെtage, leakage, overheating, over-current, grounding faults, overcharging, and lightning strikes, ensuring a secure charging experience.
Image 2.1: Visual representation of the charger's comprehensive safety protection features.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- EP Home Smart Level 2 EV Charger Unit (with integrated NEMA 14-50 plug and 25 ft cable)
- മതിൽ മൗണ്ടിംഗ് ബ്രാക്കറ്റ്
- മൗണ്ടിംഗ് സ്ക്രൂകൾ (4x)
- RFID Cards (2x)
- വാറൻ്റി കാർഡ്
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
Image 3.1: Contents of the EP Home Smart Level 2 EV Charger package.
4 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ | B0CXP3RQ88 |
| ചാർജിംഗ് ലെവൽ | ലെവൽ 2 |
| ഇൻപുട്ട് വോളിയംtage | 240 വോൾട്ട് എസി |
| Ampഉന്മേഷം | ക്രമീകരിക്കാവുന്ന 6-40 Amps |
| പരമാവധി പവർ ഔട്ട്പുട്ട് | 9.68 kW |
| കണക്റ്റർ തരം | SAE J1772 (ടൈപ്പ് 1) |
| പ്ലഗ് തരം | നെമ 14-50 |
| കേബിൾ നീളം | 25 അടി |
| എൻക്ലോഷർ ഐപി റേറ്റിംഗ് | IP65 |
| Plug IP Rating | IP54 |
| പ്രവർത്തന താപനില | -22°F മുതൽ 122°F വരെ (-30°C മുതൽ 50°C വരെ) |
| സർട്ടിഫിക്കേഷനുകൾ | ETL ലിസ്റ്റുചെയ്തിരിക്കുന്നു |
| അളവുകൾ (പാക്കേജ്) | 17.75 x 16.25 x 9 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 15.87 പൗണ്ട് |
Image 4.1: Detail of the 25-foot premium charging cable.
Image 4.2: SAE J1772 connector, compatible with most electric and hybrid plug-in vehicles.
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The EP Home Smart Level 2 EV Charger is designed for wall-mounted installation and can be used both indoors and outdoors. It comes with a NEMA 14-50 plug for easy connection to a compatible 240V outlet. For hardwired installations, professional assistance is recommended.
5.1 സൈറ്റ് തിരഞ്ഞെടുക്കൽ
- Choose a location near your parking spot that has access to a NEMA 14-50 outlet or where a 240V circuit can be installed.
- Ensure the mounting surface is sturdy enough to support the charger's weight.
- Consider cable reach to your vehicle's charging port.
5.2 ചാർജർ മൌണ്ട് ചെയ്യുന്നു
- Position the mounting bracket on the wall at the desired height.
- ബ്രാക്കറ്റിലൂടെ ഡ്രിൽ ദ്വാരങ്ങൾ അടയാളപ്പെടുത്തുക.
- Drill pilot holes and secure the mounting bracket to the wall using the provided screws.
- Carefully hang the EV charger unit onto the secured mounting bracket.
5.3 ഇലക്ട്രിക്കൽ കണക്ഷൻ
- For plug-in installation, simply insert the NEMA 14-50 plug into a dedicated 240V NEMA 14-50 receptacle.
- Ensure the circuit breaker for the outlet is rated appropriately (e.g., 50 Amp breaker for a 40 Amp charger).
- പ്രധാനപ്പെട്ടത്: If you are unsure about electrical connections, consult a licensed electrician.
Image 5.1: The EV charger station mounted on a wall, highlighting its features.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The EP Home Smart Level 2 EV Charger offers multiple operating modes for convenience.
6.1 Basic Charging (Plug-and-Play)
- Ensure the charger is properly connected to power.
- Open your vehicle's charging port.
- Insert the SAE J1772 connector firmly into your vehicle's charging port.
- The charger will automatically initiate charging. The display on the charger will show real-time charging data.
- To stop charging, disconnect the connector from your vehicle.
6.2 ഫാസ്റ്റ് ചാർജിംഗ് ശേഷികൾ
This Level 2 charger provides up to 9.68 kW of power, delivering approximately 29-36 miles of range per hour, significantly faster than standard Level 1 chargers.
Image 6.1: Comparison of charging speed, highlighting the 9x faster charging capability.
7. സ്മാർട്ട് ആപ്പ് നിയന്ത്രണം
The EP Home Smart Level 2 EV Charger can be controlled and monitored via a dedicated mobile application, compatible with iPhone, Android, and web browsers. This app allows for advanced control and real-time data monitoring.
7.1 ആപ്പ് ഫീച്ചറുകൾ
- തത്സമയ നിരീക്ഷണം: View നിലവിലെ, വാല്യംtage, charging time, and power consumption.
- ക്രമീകരിക്കാവുന്ന പവർ ഔട്ട്പുട്ട്: ചാർജിംഗ് സജ്ജമാക്കുക amperage (6-40 Amps) to suit your needs.
- വൈകിയ ചാർജിംഗ്: അഡ്വാൻസ് എടുക്കാൻ ചാർജിംഗ് സെഷനുകൾ ഷെഡ്യൂൾ ചെയ്യുകtagഓഫ്-പീക്ക് വൈദ്യുതി നിരക്കുകളുടെ ഇ.
- റിമോട്ട് കൺട്രോൾ: Start or stop charging remotely.
- കണക്റ്റിവിറ്റി: Connect via Wi-Fi or Bluetooth. If the app connection is lost, the charger will automatically switch to Plug-and-Play mode.
7.2 ആപ്പിലേക്ക് കണക്റ്റുചെയ്യുന്നു
- Download the "X-Smart" or specified app from your device's app store.
- Follow the in-app instructions to register an account and add your device.
- Ensure your charger is powered on and your smartphone's Bluetooth or Wi-Fi is enabled for pairing.
Image 7.1: App-controlled charging interface on a smartphone.
8. ചാർജിംഗ് മോഡുകൾ
The charger supports three distinct charging modes:
- പ്ലഗ് & ചാർജ്: The default mode where charging begins automatically upon connecting the charger to the vehicle.
- RFID കാർഡ്: Use the provided RFID cards to initiate and stop charging. This is useful for controlling access to the charger.
- മൊബൈൽ ആപ്പ് റിമോട്ട് കൺട്രോൾ: Utilize the smartphone app for advanced scheduling, monitoring, and remote control via Wi-Fi or Bluetooth.
ചിത്രം 8.1: കഴിഞ്ഞുview of the three available charging modes.
9. പരിപാലനം
Regular maintenance ensures the longevity and safe operation of your EV charger.
- വൃത്തിയാക്കൽ: ചാർജർ യൂണിറ്റും കേബിളും ഒരു സോഫ്റ്റ്, ഡി ക്ലീനർ ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി. കഠിനമായ രാസവസ്തുക്കളോ അബ്രാസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കരുത്. വൃത്തിയാക്കുന്നതിന് മുമ്പ് യൂണിറ്റ് ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- കേബിൾ പരിശോധന: Periodically inspect the charging cable and connector for any signs of wear, cuts, or damage. If damage is found, discontinue use and contact support.
- സംഭരണം: When not in use, store the charging cable neatly to prevent kinks or damage.
- പരിസ്ഥിതി സംരക്ഷണം: The charger is rated IP65 (box) and IP54 (plug) for dust and water resistance, making it suitable for various weather conditions.
Image 9.1: The charger's IP65 rating ensures reliable operation in various weather conditions.
Image 9.2: The charger is designed for safety and durability in extreme weather conditions.
10. പ്രശ്നപരിഹാരം
If you encounter issues with your EP Home Smart Level 2 EV Charger, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ചാർജർ ഓണാകുന്നില്ല. | No power from outlet; circuit breaker tripped. | Check the NEMA 14-50 outlet for power. Reset the circuit breaker if tripped. Ensure the plug is fully inserted. |
| ചാർജിംഗ് ആരംഭിക്കുന്നില്ല. | Connector not fully inserted; vehicle not ready to charge; app/RFID mode not activated. | Ensure the SAE J1772 connector is securely plugged into the vehicle. Check vehicle settings. If using app or RFID, ensure the correct mode is selected and activated. |
| ആപ്പ് കണക്ഷൻ പ്രശ്നങ്ങൾ. | Weak Wi-Fi/Bluetooth signal; app not paired correctly. | Move closer to the charger for better signal. Re-pair the device in the app. If connection is lost, the charger will automatically switch to Plug-and-Play mode. |
| വേഗത കുറഞ്ഞ ചാർജിംഗ് വേഗത. | Amperage setting too low in app; vehicle limitation. | പരിശോധിക്കുക amperage setting in the mobile app and adjust if necessary. Confirm your vehicle's maximum charging rate. |
| ഡിസ്പ്ലേയിൽ പിശക് സന്ദേശം. | Internal fault; external electrical issue. | Note the error code and refer to the full user manual (if available) or contact customer support for assistance. |
For issues not covered here, please contact EP customer support.
11. വാറൻ്റിയും പിന്തുണയും
EP provides a 1 വർഷത്തെ വാറൻ്റി for the Smart Level 2 EV Charger, covering defects in materials and workmanship under normal use.
Additionally, lifetime technical support is available to assist you with any questions or operational concerns.
ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ:
Please refer to the warranty card included in your package or visit the official EP webഉപഭോക്തൃ സേവനത്തിനും സാങ്കേതിക പിന്തുണയ്ക്കും ഏറ്റവും പുതിയ ബന്ധപ്പെടാനുള്ള വിശദാംശങ്ങൾക്കായി സൈറ്റ്.
