Ranein Natural Gas Tankless Water Heater (Outdoor)

1 സുരക്ഷാ വിവരങ്ങൾ

Read all instructions thoroughly before installation and operation. Failure to follow these instructions could result in property damage, personal injury, or death. Keep this manual for future reference.

1.1 പൊതു സുരക്ഷ

• എല്ലാ പ്രാദേശിക കോഡുകളും ചട്ടങ്ങളും അനുസരിച്ച് യോഗ്യതയുള്ള ഒരു പ്രൊഫഷണലാണ് ഈ ഉപകരണം ഇൻസ്റ്റാൾ ചെയ്യേണ്ടത്.
• ഈ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും ഉപകരണത്തിൻ്റെ പരിസരത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
• Ensure the installation area is clear of combustible materials.

1.2 ഗ്യാസ് സുരക്ഷ

• This unit is designed for പ്രകൃതി വാതകം only. Do not attempt to convert or use with other gas types.
• Verify gas pressure meets specifications (2800Pa/2000Pa).
• If you smell gas, immediately shut off the gas supply, open windows, and evacuate the area. Do not operate electrical switches or phones. Contact your gas supplier.

1.3 ഇലക്ട്രിക്കൽ സുരക്ഷ

• The unit requires a 120V AC power supply. Ensure proper grounding.
• ഏതെങ്കിലും സേവനമോ അറ്റകുറ്റപ്പണിയോ നടത്തുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക.

1.4 Water Temperature Safety

• Hot water can cause severe burns. Set the temperature to a safe level, typically below 120°F (49°C) to prevent scalding.
• The maximum temperature setting is 149°F (65°C). Exercise caution at higher settings.

1.5 Cold Weather Considerations

• This unit includes Anti-Freeze Protection. However, in extremely cold conditions or if the unit is not used for an extended period, it is recommended to drain the water heater to prevent freezing and potential damage. Refer to the Maintenance section for draining instructions.
• Not recommended for areas over 2,000 feet in elevation without consulting a professional.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

2.1 പ്രധാന സവിശേഷതകൾ

• Bottom-Placed Fans: Designed for enhanced safety and efficient combustion, preventing smoke backflow. The blower automatically adjusts speed based on external wind pressure and water temperature to ensure complete combustion and longer service life.
• തൽക്ഷണ ചൂടുവെള്ളം: Provides continuous hot water on demand, eliminating the preheating wait time associated with traditional tank water heaters.
• ഉയർന്ന ശേഷി: Features 190,000 BTU heating capacity and a maximum flow rate of 7.4 GPM, suitable for supplying 4-6 outlet points simultaneously.
• മരവിപ്പിനെതിരെയുള്ള സംരക്ഷണം: Integrated system to prevent internal freezing and cracking of the water heater components.
• കോംപാക്റ്റ് ഡിസൈൻ: With dimensions of 24.3"L x 15"W x 8.3"H, the unit occupies minimal space.

2.2 ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ

• Ranein Tankless Water Heater x1
• Wired Digital Controller x1
• ഇൻസ്ട്രക്ഷൻ മാനുവൽ x1

2.3 ഉൽപ്പന്ന ഡയഗ്രം

ഫ്രണ്ട് view of the Ranein tankless water heater, showing the main unit and the wired digital controller. The unit is gray with the Ranein logo and ventilation grilles.

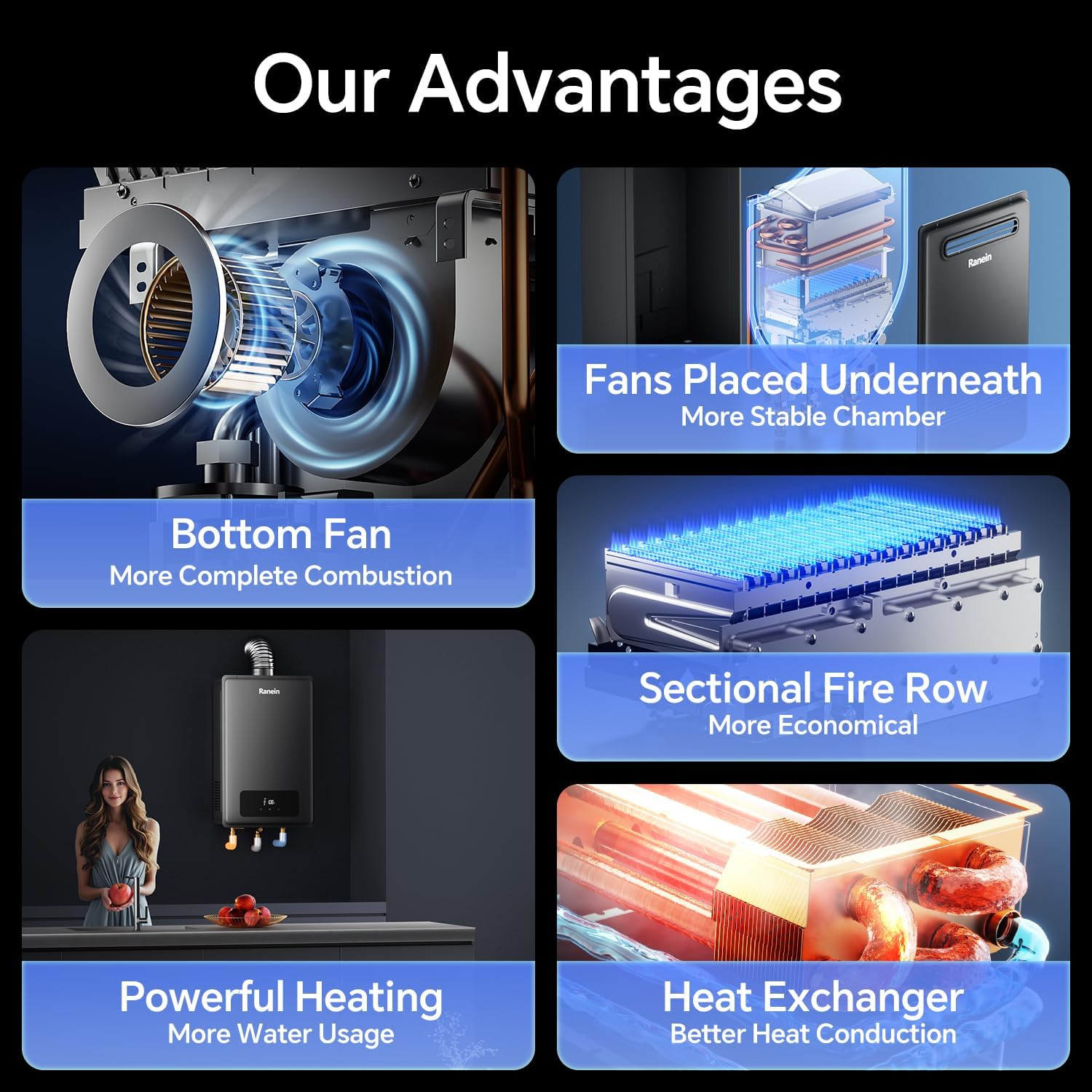

This diagram highlights key advantages including the bottom fan for complete combustion, sectional fire row for efficiency, and a heat exchanger for better heat conduction.

ഒരു ആന്തരികം view showing components like oxygen-free copper for better thermal conductivity, closed combustion for stability, and bottom-placed fans for complete combustion, contributing to safer and longer operation.

This image illustrates the Ranein tankless water heater's capacity (7.4 GPM, 190,000 BTU) and its suitability for 4-6 outlet points in single-family homes and townhouses.

3. ഇൻസ്റ്റലേഷൻ

Installation must be performed by a qualified professional. Ensure all local codes and regulations are followed.

3.1 പ്രീ-ഇൻസ്റ്റലേഷൻ ചെക്ക്‌ലിസ്റ്റ്

• വാതക തരം: Confirm your gas supply is Natural Gas. This unit is not compatible with Propane.
• സ്ഥാനം: Select an outdoor location that is protected from direct impact and allows for proper ventilation.
• ജല സമ്മർദ്ദം: Ensure incoming water pressure is within the range of 0.025 ~ 0.8 MPa.
• വാതക സമ്മർദ്ദം: Verify gas pressure is 2800Pa/2000Pa.
• വൈദ്യുത വിതരണം: A dedicated 120V AC, 60Hz electrical outlet is required.
• ഉപകരണങ്ങളും മെറ്റീരിയലുകളും: Gather necessary tools and materials, including standard 3/4" NPT water inlet fittings and gas connection components.

3.2 യൂണിറ്റ് മൌണ്ട് ചെയ്യുന്നു

1. Choose a sturdy wall capable of supporting the unit's weight (approximately 49 pounds).
2. Mark the mounting points according to the unit's dimensions and mounting bracket.
3. മൗണ്ടിംഗ് ബ്രാക്കറ്റ് ഭിത്തിയിൽ സുരക്ഷിതമായി ഉറപ്പിക്കുക.
4. വാട്ടർ ഹീറ്റർ ശ്രദ്ധാപൂർവ്വം ഉയർത്തി ബ്രാക്കറ്റിൽ തൂക്കിയിടുക.

An image depicting the Ranein tankless water heater mounted on an exterior wall of a building, suggesting its outdoor installation capability. Rain is visible, indicating weather resistance.

3.3 വാട്ടർ കണക്ഷനുകൾ

1. Connect the cold water supply line to the 3/4" NPT water inlet.
2. Connect the hot water outlet line to the 3/4" NPT water outlet.
3. എല്ലാ കണക്ഷനുകളും ഇറുകിയതും ചോർച്ചയില്ലാത്തതുമാണെന്ന് ഉറപ്പാക്കുക.

3.4 ഗ്യാസ് കണക്ഷൻ

1. Connect the natural gas supply line to the 3/4" NPT gas inlet.
2. Use appropriate gas-rated sealant on all threaded connections.
3. Test all gas connections for leaks using a soap solution.

3.5 ഇലക്ട്രിക്കൽ കണക്ഷൻ

1. Plug the unit's power cord into a grounded 120V AC, 60Hz electrical outlet.

3.6 Digital Controller Installation

1. Mount the wired digital controller in a convenient indoor location.
2. Connect the controller cable to the designated port on the water heater.

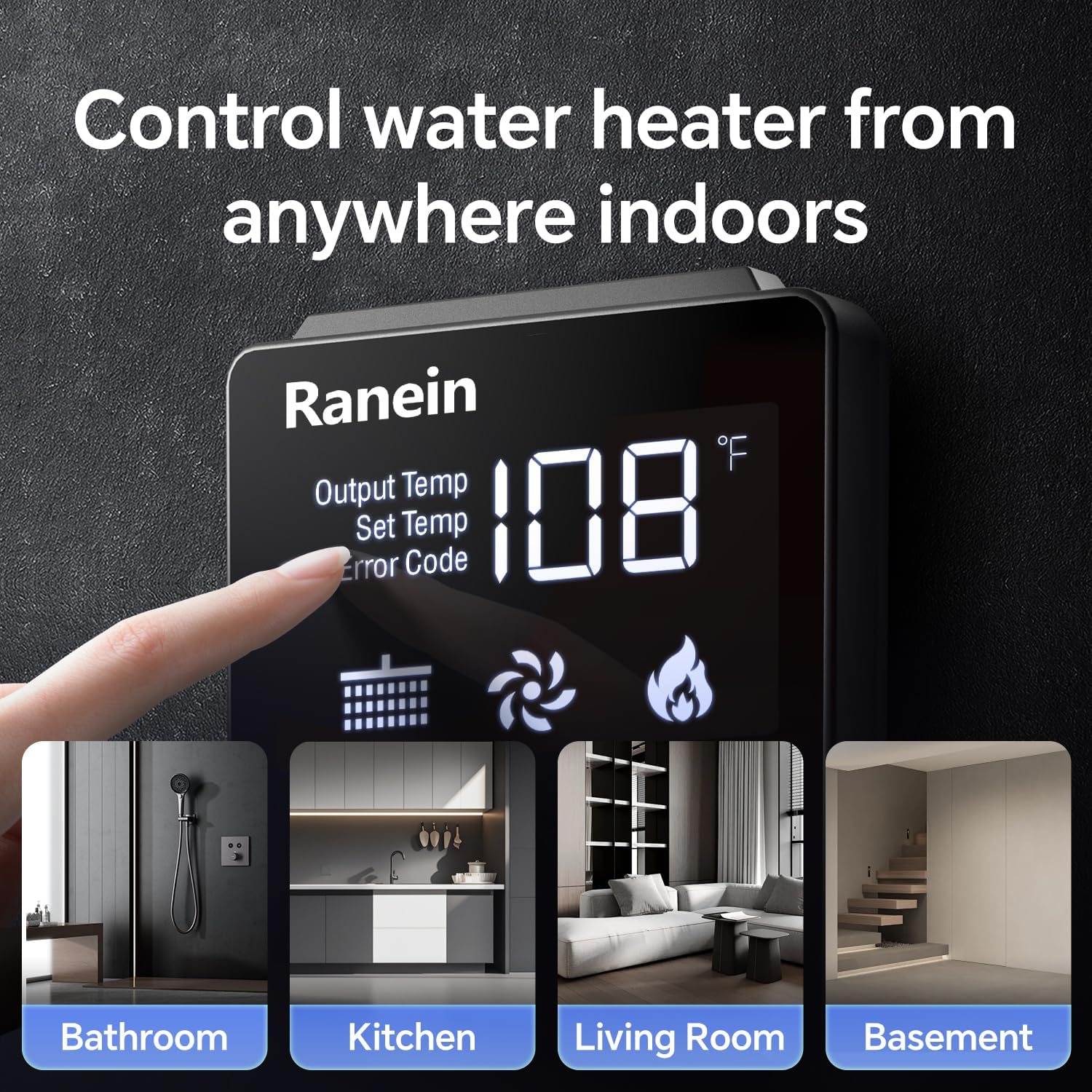

എ വിശദമായി view of the Ranein wired digital controller, displaying '108°F' as the output temperature. Buttons for adjusting settings and viewing error codes are visible, along with icons for bathroom, kitchen, living room, and basement, indicating remote control capabilities.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1 പ്രാരംഭ ആരംഭം

1. എല്ലാ വാട്ടർ, ഗ്യാസ് കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും ചോർച്ചയില്ലാത്തതാണെന്നും ഉറപ്പാക്കുക.
2. Open the main water supply valve to the unit.
3. വെള്ളം ഒഴുകുന്ന പൈപ്പുകളിൽ നിന്ന് വായു ശുദ്ധീകരിക്കാൻ നിങ്ങളുടെ വീട്ടിൽ ഒരു ചൂടുവെള്ള ടാപ്പ് തുറക്കുക. വെള്ളം സ്ഥിരമായി ഒഴുകിത്തുടങ്ങുമ്പോൾ ടാപ്പ് അടയ്ക്കുക.
4. യൂണിറ്റിലേക്കുള്ള ഗ്യാസ് വിതരണം ഓണാക്കുക.
5. Connect the unit to the electrical power supply. The digital controller should illuminate.
6. The unit will perform a self-check. Once complete, it is ready for operation.

4.2 ജലത്തിന്റെ താപനില ക്രമീകരിക്കൽ

• Use the wired digital controller to adjust the desired hot water temperature.
• The adjustable temperature range is typically 95°F (35°C) to 149°F (65°C).
• For safety, it is recommended to set the temperature below 120°F (49°C) to prevent scalding, especially in households with children or elderly individuals.

4.3 ഡിജിറ്റൽ ഡിസ്പ്ലേ മനസ്സിലാക്കൽ

The digital controller displays important information:

• Output Temp: Current temperature of the hot water being delivered.
• താപനില സജ്ജമാക്കുക: The desired temperature you have selected.
• പിശക് കോഡ്: Displays specific codes if a malfunction occurs. Refer to the Troubleshooting section for details.

4.4 ആന്റി-ഫ്രീസ് ഫംഗ്ഷൻ

The unit is equipped with an automatic anti-freeze protection system. This system activates when ambient temperatures drop to prevent water inside the unit from freezing. However, in prolonged periods of extreme cold or if the unit is powered off, manual draining is recommended as a precautionary measure.

5. പരിപാലനം

Regular maintenance ensures optimal performance and extends the lifespan of your water heater. Always disconnect power and shut off gas and water supplies before performing maintenance.

5.1 റെഗുലർ ക്ലീനിംഗ്

• ഇടയ്ക്കിടെ യൂണിറ്റിന്റെ പുറംഭാഗം മൃദുവായ, ഡി-ക്ലാസ്സർ ഉപയോഗിച്ച് വൃത്തിയാക്കുക.amp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• Ensure the air intake and exhaust vents are clear of obstructions (e.g., leaves, debris).

5.2 Draining the Unit (for Cold Weather or Extended Non-Use)

If the water heater will not be used for a long period, especially in cold weather, draining the unit is crucial to prevent freezing damage:

1. വാട്ടർ ഹീറ്ററിലേക്കുള്ള ഗ്യാസ് വിതരണം ഓഫ് ചെയ്യുക.
2. Turn off the cold water supply valve to the water heater.
3. സമ്മർദ്ദം ഒഴിവാക്കാൻ നിങ്ങളുടെ വീട്ടിൽ ഒരു ചൂടുവെള്ള ടാപ്പ് തുറക്കുക.
4. Locate and open the pressure relief valve on the water heater to drain the remaining water.
5. യൂണിറ്റിലേക്ക് വൈദ്യുതി വിതരണം വിച്ഛേദിക്കുക.

5.3 Professional Inspection

It is recommended to have a qualified technician inspect the water heater annually to ensure all components are functioning correctly and to perform any necessary descaling or adjustments.

6. പ്രശ്‌നപരിഹാരം

ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, വീണ്ടുംview ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും.

6.1 പിന്തുണയുമായി ബന്ധപ്പെടുക

If you are unable to resolve an issue using the troubleshooting guide, please contact Ranein customer support for assistance.

7 സ്പെസിഫിക്കേഷനുകൾ

A technical diagram illustrating the Ranein tankless water heater with key specifications such as 190,000 BTU, 7.4 GPM, dimensions (24.3"H x 15"W x 8.3"D), water pressure range, gas pressure, rated voltage, and temperature rise range. It also labels the water outlet, water inlet, and gas inlet.

8. വാറൻ്റിയും പിന്തുണയും

8.1 വാറൻ്റി വിവരങ്ങൾ

This Ranein Tankless Water Heater comes with a 2-year service warranty. Please retain your proof of purchase for warranty claims.

8.2 ഉപഭോക്തൃ പിന്തുണ

For technical assistance, troubleshooting, or warranty inquiries, please contact Ranein customer support. You can find more information and contact details on the official Ranein store page:

Visit the Ranein Store on Amazon
