1. ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your Stinger Audio MT-1000.1M 1-Channel Monoblock Marine Audio Subwoofer Amplifier. Please read this manual thoroughly before attempting installation or operation to ensure proper use and to prevent damage to the unit or your audio system. Keep this manual for future reference.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Stinger Audio MT-1000.1M is a high-efficiency Class-D monoblock amplifier designed for marine environments. It delivers 1000 Watts RMS of power, optimized for subwoofer applications. Its robust, water-resistant design ensures reliable performance in challenging conditions.
പ്രധാന സവിശേഷതകൾ:
- Digital Class-D Monoblock Ampജീവപര്യന്തം: High efficiency and compact form factor.
- ഒതുക്കമുള്ളതും ഉറപ്പുള്ളതുമായ ഡിസൈൻ: Built for lasting reliability.
- Robust Unregulated Power Supplies: Designed for superior performance and efficiency.
- Advanced HEXFET Power MOSFET: Features reduced on-resistance, faster switching speeds, and enhanced reliability.
- Direct Insert Power and Speaker Terminals: Decreased resistance for higher power transfer and efficiency.
- വാട്ടർ റെസിസ്റ്റന്റ് ഡിസൈൻ: സംരക്ഷിക്കുന്നു amplifier against weather elements for uninterrupted performance.
- Bass Boost Q: Adjustable bass boost from 0dB to 12dB at a selected frequency.
- Remote Bass Knob Included: Flush-mount design for effortless bass level adjustment.
3 സുരക്ഷാ വിവരങ്ങൾ
ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും നിരീക്ഷിക്കുക:
- Disconnect the vehicle's negative battery terminal before any installation.
- Ensure proper grounding to the vehicle chassis.
- പവർ, ഗ്രൗണ്ട്, സ്പീക്കർ കണക്ഷനുകൾക്ക് ഉചിതമായ ഗേജ് വയറിംഗ് ഉപയോഗിക്കുക.
- ഇൻസ്റ്റാൾ ചെയ്യുക amplifier in a well-ventilated area, away from direct heat sources.
- മൌണ്ട് ചെയ്യുന്നത് ഒഴിവാക്കുക amplifier in locations where it may be submerged in water, despite its water-resistant rating.
- ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ ഒരു പ്രൊഫഷണൽ ഇൻസ്റ്റാളറെ സമീപിക്കുക.
4. ബോക്സിൽ എന്താണുള്ളത്?
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഇനങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- 1000 വാട്ട് മോണോബ്ലോക്ക് Amplifier (MT-1000.1M)
- Remote Level Control (Bass Knob)
- മൌണ്ടിംഗ് ഹാർഡ്വെയർ
- ഇൻസ്ട്രക്ഷൻ മാനുവൽ
5. ഘടക ഐഡന്റിഫിക്കേഷൻ
എന്നതുമായി സ്വയം പരിചയപ്പെടുക amplifier's controls and connections.
5.1 Control Panel (Input Side)
- POWER/PRT/CLIP Indicators: LEDs indicating power status, protection mode, and signal clipping.
- റിമോട്ട് പോർട്ട്: RJ11 connection for the included remote bass level control.
- ഇൻപുട്ട് (ആർസിഎ): Audio input from your head unit or source.
- BRIDGE IN/OUT (RCA): For linking multiple ampജീവപര്യന്തം.
- നിയന്ത്രണം നേടുക: Adjusts the input sensitivity to match the output of your source unit.
- LPF (Low-Pass Filter) Control: Adjusts the upper frequency limit for the subwoofer. Range: 40Hz - 180Hz.
- SUBSONIC Filter: Removes ultra-low frequencies below the audible range to protect the subwoofer. Range: OFF - 50Hz.
- FREQ (Bass Boost Frequency) Control: Selects the center frequency for the bass boost. Range: 30Hz - 80Hz.
- BOOST (Bass Boost Level) Control: Adjusts the level of bass boost. Range: 0dB - 12dB.
5.2 Terminal Panel (Output Side)
- GND (Ground) Terminal: Connects to the vehicle's chassis ground.
- REM (Remote) Terminal: Connects to the remote turn-on lead from your source unit.
- +12V (Power) Terminal: Connects to the positive terminal of the vehicle's battery via an inline fuse.
- MONO OUTPUT (Speaker Terminals): Connects to your subwoofer(s). Minimum impedance 1 Ohm.
6. ഇൻസ്റ്റലേഷൻ
Proper installation is crucial for optimal performance and safety. Ensure all connections are secure and correctly polarized.
6.1 മ ing ണ്ടിംഗ് സ്ഥാനം
Choose a mounting location that is secure, provides adequate ventilation, and is protected from excessive moisture. While the amplifier is water-resistant, direct exposure to heavy water spray or submersion should be avoided.
6.2 വയറിംഗ് കണക്ഷനുകൾ
- പവർ (ബി+): Connect a 4-gauge power cable from the +12V terminal of the amplifier directly to the positive terminal of the vehicle's battery. Install an appropriate inline fuse (100A recommended) within 18 inches of the battery.
- ഗ്രൗണ്ട് (GND): Connect a 4-gauge ground cable from the GND terminal of the amplifier to a clean, bare metal point on the vehicle's chassis. Ensure a solid, low-resistance connection.
- റിമോട്ട് (REM): Connect a 18-gauge remote turn-on wire from the REM terminal of the amplifier to the remote output of your head unit.
- RCA ഇൻപുട്ട്: Connect RCA cables from the subwoofer output of your head unit to the INPUT RCA jacks on the ampജീവൻ.
- സ്പീക്കർ ഔട്ട്പുട്ട്: Connect your subwoofer(s) to the MONO OUTPUT terminals. Ensure the total impedance is not below 1 Ohm. Observe correct polarity (+ to + and - to -).
- റിമോട്ട് ബാസ് നോബ്: Connect the remote bass knob to the REMOTE port on the amplifier using the provided cable.
7. ഓപ്പറേഷൻ
After installation, follow these steps to configure and operate your ampജീവൻ.
7.1 Initial Setup and Gain Adjustment
- Turn the GAIN control on the amplifier to its minimum (counter-clockwise) position.
- Set your head unit's volume to about 75% of its maximum level.
- Play a dynamic piece of music with strong bass content.
- Slowly increase the GAIN control on the amplifier until you hear distortion, then back it off slightly until the sound is clear. The CLIP indicator should not illuminate continuously.
7.2 Crossover and Filter Settings
- എൽപിഎഫ് (ലോ-പാസ് ഫിൽട്ടർ): Adjust the LPF control to set the upper frequency limit for your subwoofer. A common starting point is 80Hz-100Hz, but this may vary depending on your subwoofer and other speakers in your system.
- SUBSONIC Filter: Set the SUBSONIC filter to protect your subwoofer from playing frequencies below its resonant frequency. A common setting is 25Hz-30Hz, or slightly below your subwoofer's tuning frequency if it's in a ported enclosure. If you have a sealed enclosure, you may set it to OFF or a very low frequency.
7.3 ബാസ് ബൂസ്റ്റ്
- FREQ (Bass Boost Frequency): Select the frequency at which you want the bass boost to be centered. This is typically between 30Hz and 80Hz, depending on the desired effect.
- BOOST (Bass Boost Level): Adjust the level of boost from 0dB to 12dB. Use this sparingly to avoid distortion and potential damage to your subwoofer.
7.4 Remote Bass Knob
The remote bass knob allows for convenient adjustment of the subwoofer output level from your listening position. It acts as a master volume for the subwoofer channel, allowing you to increase or decrease the bass intensity without affecting other ampലൈഫയർ ക്രമീകരണങ്ങൾ.
8. പരിപാലനം
Regular maintenance helps ensure the longevity and performance of your ampജീവൻ.
- വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ തുടയ്ക്കുക amplifier's exterior with a soft, dry cloth. Avoid using harsh chemicals or abrasive cleaners.
- കണക്ഷൻ പരിശോധന: Annually inspect all power, ground, remote, and speaker connections for corrosion or looseness. Tighten as necessary.
- വെൻ്റിലേഷൻ: എന്ന് ഉറപ്പാക്കുക amplifier's cooling fins are free from obstructions to allow for proper heat dissipation.
9. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ ഉപകരണത്തിൽ പ്രശ്നങ്ങൾ അനുഭവപ്പെടുകയാണെങ്കിൽ ampലിഫയർ, താഴെ പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും കാണുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| No Power / Power LED Off | Blown fuse, loose power/ground/remote wire, no remote signal. | Check inline fuse, verify all power connections, ensure head unit remote output is active. |
| Protection LED On | Speaker short circuit, impedance too low, overheating, DC offset. | Check speaker wiring for shorts, verify speaker impedance, ensure adequate ventilation, disconnect speakers and test. |
| ഓഡിയോ ഔട്ട്പുട്ട് ഇല്ല | No input signal, incorrect gain setting, speaker wires disconnected. | Check RCA connections, adjust gain, verify speaker connections. |
| വികലമായ ശബ്ദം | Gain set too high, improper crossover settings, poor ground connection. | Reduce gain, adjust LPF/Subsonic filters, check ground wire for secure connection. |
10 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the Stinger Audio MT-1000.1M ampജീവൻ.

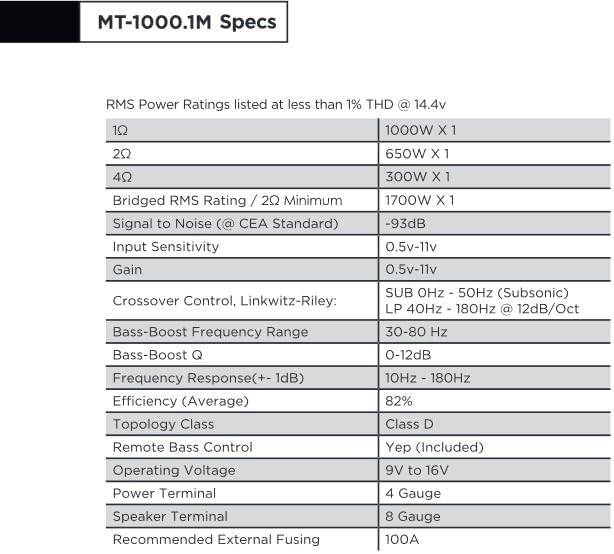

| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| RMS പവർ (1Ω) | 1000W 1 |
| RMS പവർ (2Ω) | 650W 1 |
| RMS പവർ (4Ω) | 300W 1 |
| Bridged RMS Rating (2Ω Minimum) | 1700W 1 |
| Signal to Noise (CEA Standard) | -93dB |
| ഇൻപുട്ട് സെൻസിറ്റിവിറ്റി | 0.5വി - 11വി |
| നേട്ടം | 0.5വി - 11വി |
| Crossover Control (Linkwitz-Riley) | SUB 0Hz - 50Hz (Subsonic), LP 40Hz - 180Hz @ 12dB/Oct |
| ബാസ്-ബൂസ്റ്റ് ഫ്രീക്വൻസി റേഞ്ച് | 30Hz - 80Hz |
| ബാസ്-ബൂസ്റ്റ് ക്യു | 0 - 12 ഡെസിബെൽസ് |
| ഫ്രീക്വൻസി പ്രതികരണം (+/- 1dB) | 10Hz - 180Hz |
| കാര്യക്ഷമത (ശരാശരി) | 82% |
| ടോപ്പോളജി ക്ലാസ് | ക്ലാസ് ഡി |
| റിമോട്ട് ബാസ് കൺട്രോൾ | അതെ (ഉൾപ്പെടുന്നു) |
| ഓപ്പറേറ്റിംഗ് വോളിയംtage | 9V മുതൽ 16V വരെ |
| പവർ ടെർമിനൽ | 4 ഗേജ് |
| സ്പീക്കർ ടെർമിനൽ | 8 ഗേജ് |
| ശുപാർശ ചെയ്യുന്ന ബാഹ്യ ഫ്യൂസിംഗ് | 100എ |
| ഇനത്തിൻ്റെ ഭാരം | 6.14 പൗണ്ട് |
| പാക്കേജ് അളവുകൾ | 14.5 x 7.8 x 3.2 ഇഞ്ച് |
| ആദ്യ തീയതി ലഭ്യമാണ് | 13 മാർച്ച് 2024 |
| നിർമ്മാതാവ് | സ്റ്റിംഗർ |
11. വാറൻ്റിയും പിന്തുണയും
11.1 വാറൻ്റി വിവരങ്ങൾ
The Stinger Audio MT-1000.1M ampലൈഫയർ ഒരു കൂടെ വരുന്നു 1 വർഷത്തെ വാറൻ്റി from the date of purchase. Please retain your proof of purchase for warranty claims. The warranty covers manufacturing defects and workmanship under normal use. It does not cover damage caused by improper installation, accident, misuse, abuse, neglect, or unauthorized modification.
11.2 ഉപഭോക്തൃ പിന്തുണ
For technical assistance, troubleshooting, or warranty inquiries, please contact Stinger Audio customer support. You can find more information and contact details by visiting the official STINGER brand store:
