JACK F5 Single Needle Lockstitch Sewing Machine User Manual

ആമുഖം

Thank you for choosing the JACK F5 Single Needle Lockstitch Sewing Machine. This manual provides essential information for the safe and efficient operation, setup, and maintenance of your new machine. The JACK F5 is designed for sewing light and medium materials, featuring a direct drive motor for quiet operation and an integrated control panel for ease of use. Please read this manual thoroughly before operating the machine to ensure proper usage and to maximize its lifespan.

സുരക്ഷാ നിർദ്ദേശങ്ങൾ

തീപിടുത്തം, വൈദ്യുതാഘാതം അല്ലെങ്കിൽ വ്യക്തികൾക്ക് പരിക്കേൽക്കാനുള്ള സാധ്യത കുറയ്ക്കുന്നതിന് വൈദ്യുത ഉപകരണങ്ങൾ ഉപയോഗിക്കുമ്പോൾ എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക.

• മെഷീൻ ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
• ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു.
• കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലെയുള്ള സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ യന്ത്രം പ്രവർത്തിപ്പിക്കരുത്.
• Always disconnect the machine from the power supply before servicing, changing accessories, or storing.
• Keep fingers away from all moving parts, especially the needle area, during operation.
• നിർമ്മാതാവ് ശുപാർശ ചെയ്യുന്ന ആക്സസറികൾ മാത്രം ഉപയോഗിക്കുക.
• Do not operate the machine if it has a damaged cord or plug, if it is not working properly, or if it has been dropped or damaged.
• ഒരു തുറസ്സിലും ഒരു വസ്തുവും ഇടുകയോ തിരുകുകയോ ചെയ്യരുത്.
• വെളിയിൽ ഉപയോഗിക്കരുത്.
• Do not pull on the power cord to disconnect from the outlet. Grasp the plug, not the cord.
• This machine is intended for industrial sewing applications.

പാക്കേജ് ഉള്ളടക്കം

Upon unpacking, please verify that all components listed below are present and undamaged. If any parts are missing or damaged, contact your supplier immediately.

• JACK F5 Sewing Machine Head
• മെഷീൻ പട്ടിക
• മെഷീൻ സ്റ്റാൻഡ്
• Motor (Integrated Direct Drive)
• കാൽ പെഡൽ
• ത്രെഡ് സ്റ്റാൻഡ്
• Accessory Box (includes bobbins, needles, screwdriver, oil, etc.)
• നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

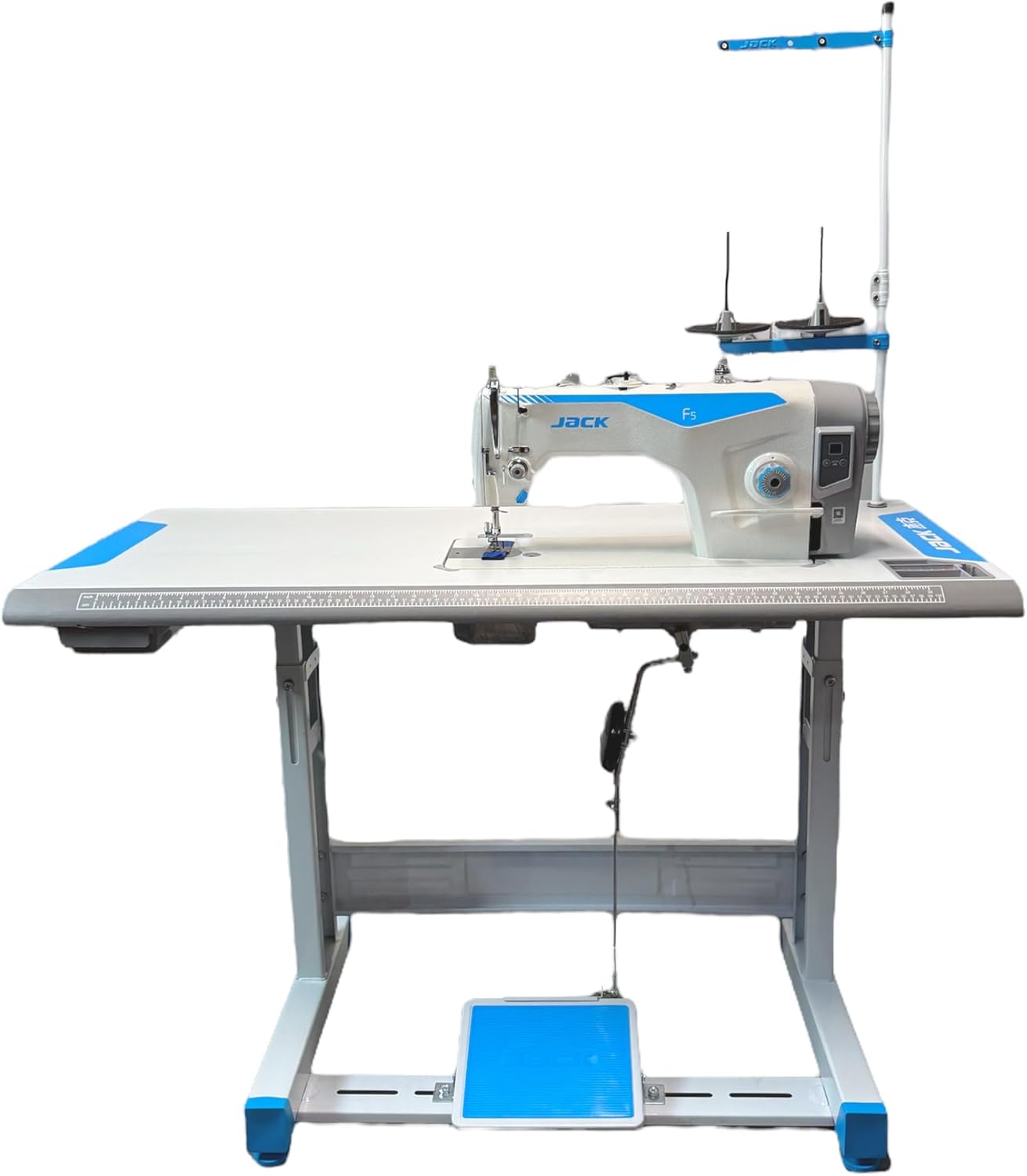

Image: The complete JACK F5 sewing machine setup, including the machine head, table, and stand, as it appears after full assembly.

സജ്ജീകരണവും അസംബ്ലിയും

The JACK F5 sewing machine requires assembly of the table and stand. Follow these steps carefully. It is recommended to have two people for assembly due to the weight of the components.

1. Assemble the Machine Stand:

   Unpack all components of the stand. Connect the leg frames using the crossbars and bolts provided. Ensure all connections are secure and the stand is stable.

2. ടേബിൾടോപ്പ് ഘടിപ്പിക്കുക:

   Carefully place the machine tabletop onto the assembled stand. Align the pre-drilled holes in the tabletop with the mounting points on the stand. Secure the tabletop using the screws provided.
3. Mount the Machine Head:

   Gently lower the JACK F5 machine head into the designated opening in the tabletop. Ensure it sits flush and is properly aligned. Secure the machine head to the tabletop using the mounting screws or clamps, typically located underneath the table.



   Image: The JACK F5 sewing machine head, ready to be installed into the table. Note the mounting points on the base.

4. കാൽ പെഡൽ ബന്ധിപ്പിക്കുക:

   Connect the foot pedal cable to the corresponding port on the machine or motor unit. Position the foot pedal comfortably on the floor beneath the table.
5. Install the Thread Stand:

   Assemble the thread stand and mount it in the designated hole on the back of the machine table. Ensure it is stable and can hold spools of thread securely.

6. പവർ കണക്ഷൻ:

   Plug the machine's power cord into a grounded electrical outlet. Ensure the voltage മെഷീനിന്റെ ആവശ്യകതകളുമായി പൊരുത്തപ്പെടുന്നു.

7. Initial Lubrication (if applicable):

   Check the oil pan beneath the machine head. Fill with appropriate sewing machine oil to the indicated level if it is not pre-filled. Refer to the oil level indicator.



   ചിത്രം: View of the underside of the JACK F5 machine bed, showing the oil pan and oil level indicators. Ensure oil is at the correct level before operation.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The JACK F5 is designed for intuitive operation. Familiarize yourself with the control panel and basic functions before starting any sewing project.

നിയന്ത്രണ പാനൽ ഓവർview

Image: Close-up of the JACK F5 control panel, showing the digital display, speed adjustment buttons, and needle positioning controls.

• വേഗത നിയന്ത്രണം: Use the '+' and '-' buttons on the control panel to adjust the sewing speed. The current speed setting will be displayed digitally.
• Needle Positioning: Buttons are available to move the needle up or down to its highest or lowest position, which is useful for starting and stopping sewing, or for pivoting fabric.
• എൽഇഡി എൽamp: സംയോജിത എൽഇഡി എൽamp illuminates the sewing area. Adjust its intensity using the dedicated button on the control panel to suit your lighting needs.
• ഫാക്ടറി ക്രമീകരണങ്ങളിലേക്ക് മടങ്ങുക: A dedicated button allows for a quick reset of the machine's settings to its default factory configuration.

മെഷീൻ ത്രെഡിംഗ്

1. ത്രെഡ് സ്റ്റാൻഡിൽ ഒരു സ്പൂൾ നൂൽ വയ്ക്കുക.
2. Guide the thread through the upper thread guides, tension discs, and take-up lever as indicated by the machine's threading path markings.
3. സൂചി മുന്നിൽ നിന്ന് പിന്നിലേക്ക് ത്രെഡ് ചെയ്യുക.
4. Insert a wound bobbin into the bobbin case and then into the shuttle hook assembly beneath the needle plate. Ensure the bobbin thread is pulled through the small slot in the bobbin case.
5. Hold the upper thread, turn the handwheel towards you to lower and raise the needle, catching the bobbin thread. Pull both threads under the presser foot and towards the back of the machine.

Basic Sewing Operation

1. മെയിൻ പവർ സ്വിച്ച് ഉപയോഗിച്ച് മെഷീൻ ഓണാക്കുക.
2. നിങ്ങളുടെ ഫാബ്രിക് പ്രഷർ പാദത്തിനടിയിൽ വയ്ക്കുക.
3. പ്രസ്സർ ഫുട്ട് ലിവർ താഴ്ത്തുക.
4. Gently press the foot pedal to start sewing. Increase pressure for faster speed.
5. മെഷീനിലൂടെ തുണി സുഗമമായി കൊണ്ടുപോകുക.
6. To stop, release the foot pedal. Raise the needle to its highest position using the needle positioning button.
7. Raise the presser foot lever and pull the fabric away from the machine, cutting the threads.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and optimal performance of your JACK F5 sewing machine. Always disconnect the machine from power before performing any maintenance.

• വൃത്തിയാക്കൽ: Regularly clean lint and dust from the bobbin case area, feed dogs, and tension discs using a small brush or vacuum cleaner.
• ലൂബ്രിക്കേഷൻ: Check the oil level daily or before each use. Ensure the oil is at the correct level in the oil pan. Use only high-quality sewing machine oil.
• സൂചി മാറ്റിസ്ഥാപിക്കൽ: Replace needles frequently, especially when sewing different types of fabric or if the needle becomes dull or bent. Use the correct needle type and size for your fabric.
• Belt Tension (if applicable): Periodically check the tension of any drive belts. Adjust if too loose or too tight according to the machine's specific instructions (refer to a detailed service manual if needed).
• പൊതു പരിശോധന: Periodically inspect all screws and fasteners to ensure they are tight. Check for any unusual noises or vibrations during operation.

ട്രബിൾഷൂട്ടിംഗ്

This section addresses common issues you might encounter with your JACK F5 sewing machine.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the documentation provided with your purchase or contact your authorized JACK F5 dealer. Keep your proof of purchase for warranty claims.

കൂടുതൽ സഹായത്തിന്, നിങ്ങൾക്ക് നിർമ്മാതാവിന്റെ ഉദ്യോഗസ്ഥനെയും സന്ദർശിക്കാവുന്നതാണ്. webസൈറ്റ് അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുക.
