1. ആമുഖം
This manual provides essential information for the safe operation, assembly, maintenance, and troubleshooting of your Aipas C2 Electric Bike. Please read this manual thoroughly before your first ride to ensure proper usage and to maximize your riding experience.

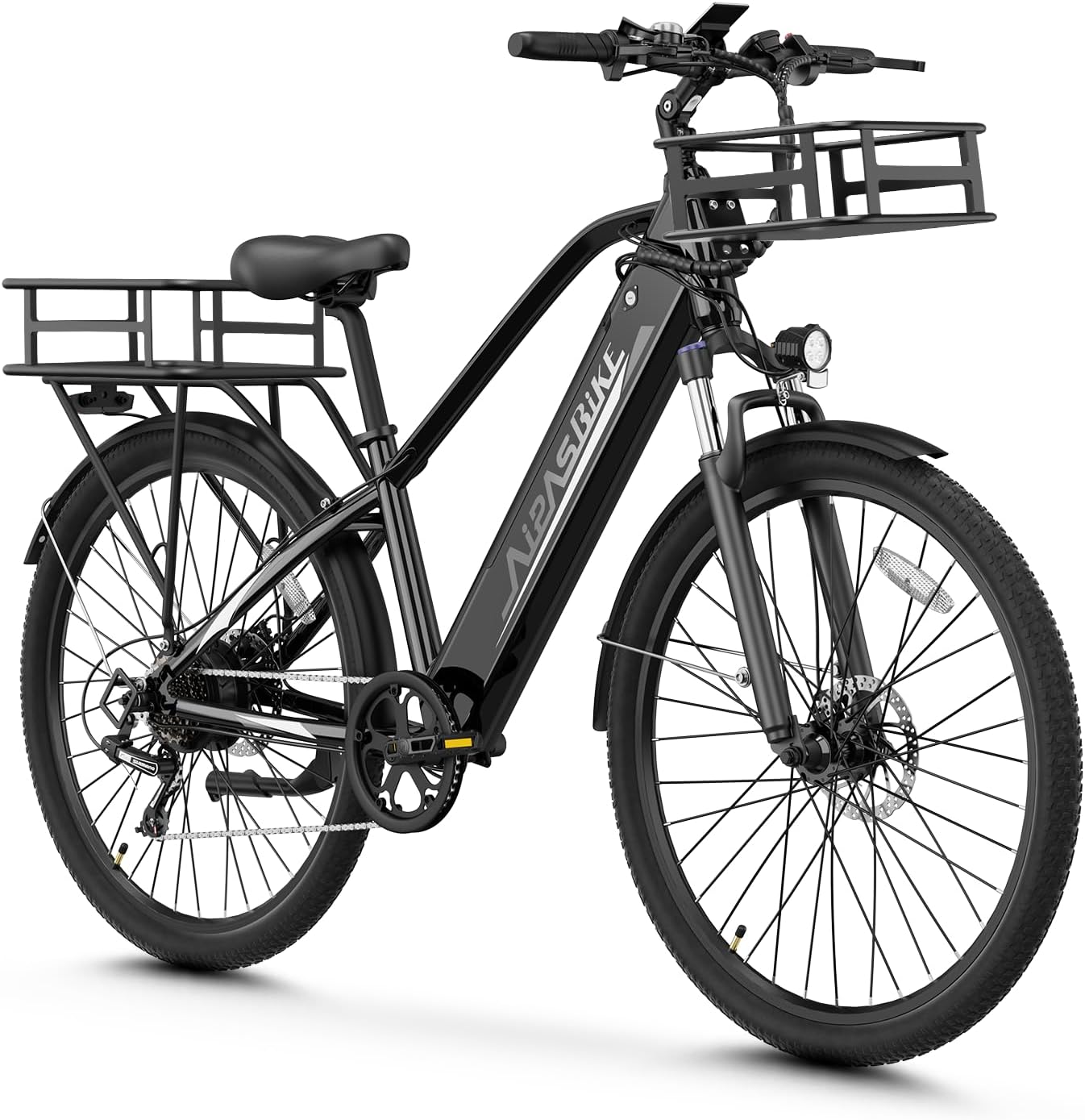

Image 1.1: The Aipas C2 Electric Bike, featuring a step-through frame, front and rear baskets, and 26-inch tires.
2. സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ
Your safety is paramount. Always wear a helmet and appropriate safety gear when riding. Adhere to all local traffic laws and regulations. Perform a pre-ride inspection before each use, checking brakes, tire pressure, and battery charge. Avoid riding in adverse weather conditions or under the influence of alcohol or drugs.
- എപ്പോഴും സാക്ഷ്യപ്പെടുത്തിയ ഹെൽമെറ്റ് ധരിക്കുക.
- Familiarize yourself with the bike's controls before riding.
- ബാറ്ററി സുരക്ഷിതമായി ലോക്ക് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- പരമാവധി ലോഡ് കപ്പാസിറ്റി 400 പൗണ്ട് കവിയരുത്.
- നിങ്ങളുടെ ചുറ്റുപാടുകളെക്കുറിച്ച് ബോധവാന്മാരായിരിക്കുകയും പ്രതിരോധാത്മകമായി വാഹനമോടിക്കുകയും ചെയ്യുക.
Image 2.1: The Aipas C2 features integrated front and rear lights for enhanced visibility and safety during rides.
3. ഉൽപ്പന്ന ഘടകങ്ങൾ
The Aipas C2 Electric Bike is equipped with several key components designed for performance and comfort:
- 1100W പീക്ക് ബ്രഷ്ലെസ് മോട്ടോർ: Provides powerful assistance for various terrains.
- 48V 12.8AH Removable Battery: Offers extended range and can be charged on or off the bike.
- Smart Display with USB Charging Port: Shows real-time ride data and allows charging of external devices.
- 26-inch Resistant Tires: Designed for durability and adaptability across different surfaces.
- 7-സ്പീഡ് ഗിയർ സിസ്റ്റം: Enables smooth gear changes for varied riding conditions.
- ഡ്യുവൽ സസ്പെൻഷൻ സിസ്റ്റം: Includes a lockable and adjustable front suspension fork and transverse rear suspension for improved comfort.
- 180mm Disc Brakes: Provides reliable stopping power in diverse conditions.
- Step-Through Frame: Facilitates easy mounting and dismounting.
ചിത്രം 3.1: വിശദമായത് view of the 1100W peak brushless motor, highlighting its internal components and power specifications.

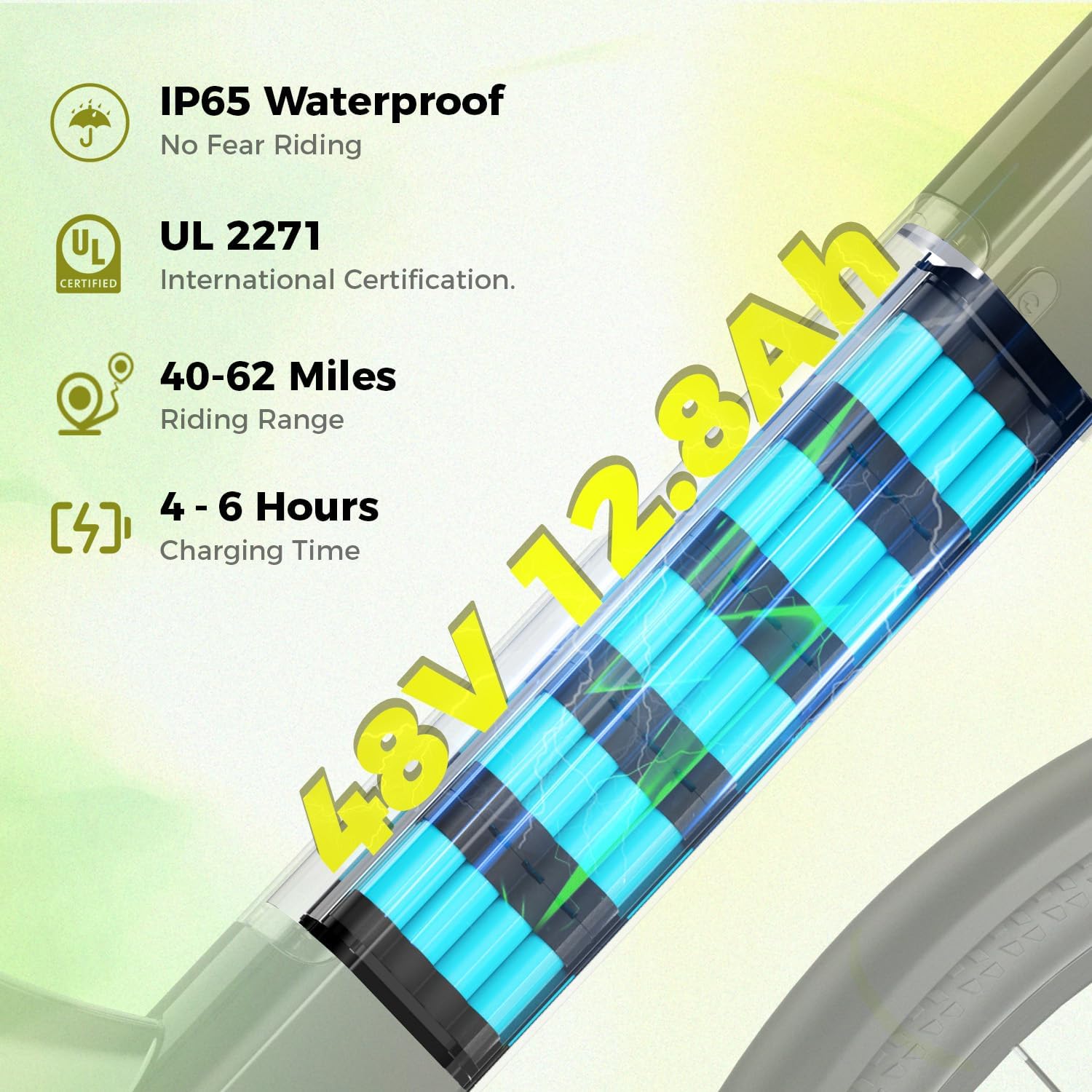

Image 3.2: Illustration of the 48V 12.8AH battery, showing its placement within the bike frame and IP65 waterproof rating.
Image 3.3: The electronic control configuration, including the smart display for ride data and a convenient USB charging port.
Image 3.4: Close-up of the 26-inch resistant tire, designed to adapt to various terrains including snowfield, mountain road, gravel pavement, and flat road.
4. സജ്ജീകരണവും അസംബ്ലിയും
The Aipas C2 Electric Bike arrives 95% pre-assembled. Final assembly typically involves attaching the front wheel, handlebars, pedals, and seat. Refer to the assembly video on the product page or the included user manual for detailed, step-by-step instructions.
- അൺപാക്ക് ചെയ്യുന്നു: പാക്കേജിംഗിൽ നിന്ന് ബൈക്കും എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- ഫ്രണ്ട് വീൽ ഇൻസ്റ്റാളേഷൻ: Attach the front wheel, ensuring the quick-release skewer or axle nuts are tightened securely.
- ഹാൻഡിൽബാർ ക്രമീകരണം: Install and adjust the handlebars to a comfortable riding position, ensuring all bolts are tightened.
- പെഡൽ അറ്റാച്ച്മെന്റ്: Screw the pedals into the crank arms. Note that pedals are typically marked 'L' for left and 'R' for right.
- സീറ്റ് പോസ്റ്റും സാഡിലും: Insert the seat post into the frame and adjust the saddle height. Secure with the quick-release lever.
- ബാറ്ററി ഇൻസ്റ്റാളേഷൻ: Insert the battery into its compartment and lock it with the key.
- യാത്രയ്ക്ക് മുമ്പുള്ള പരിശോധന: Before your first ride, double-check all connections, brake functionality, and tire pressure.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 പവർ ഓൺ/ഓഫ്
To power on the bike, press and hold the power button on the display. To power off, press and hold the same button until the display turns off.
5.2 പെഡൽ അസിസ്റ്റ് സിസ്റ്റം (PAS)
The C2 features a 5-level Pedal Assist System. Use the '+' and '-' buttons on the handlebar control panel to adjust the assist level. Level 0 provides no assistance, while Level 5 offers maximum motor support. The motor delivers up to 90 Nm of torque at Level 1 PAS, and speeds can reach 28 MPH or higher at Level 5 PAS.
5.3 Throttle Operation
The throttle provides on-demand power without pedaling. Gently twist the throttle grip to engage the motor. The throttle can be used independently or in conjunction with pedal assist.
5.4 ഗിയർ ഷിഫ്റ്റിംഗ്
The bike is equipped with a 7-speed derailleur gear system. Use the twist grip shifter on the handlebar to change gears. Shift to lower gears for climbing hills and higher gears for flat terrain or downhill riding.
Image 5.1: Diagram illustrating the 7-speed gear system, including the derailleur and twist grip shifter.
5.5 ബ്രേക്കിംഗ്
The Aipas C2 features dual 180mm disc brakes. Apply both brake levers simultaneously for effective and controlled stopping. Avoid sudden, hard braking, especially at high speeds.
ചിത്രം 5.2: ക്ലോസ്-അപ്പ് view of the 180mm disc brake system, highlighting the caliper and rotor for reliable braking.
6. ബാറ്ററി വിവരങ്ങൾ
The Aipas C2 is powered by a hidden, removable 48V 12.8AH lithium-ion battery. This battery provides a riding range of 40-62 miles per charge, depending on terrain, assist level, and rider weight. Charging time is approximately 4-6 hours.
6.1 ബാറ്ററി ചാർജ് ചെയ്യുന്നു
- ബൈക്ക് ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Locate the charging port on the battery or frame.
- ചാർജർ ചാർജിംഗ് പോർട്ടിലേക്ക് ബന്ധിപ്പിക്കുക, തുടർന്ന് ചാർജർ ഒരു സാധാരണ വാൾ ഔട്ട്ലെറ്റിലേക്ക് പ്ലഗ് ചെയ്യുക.
- ചാർജർ ഇൻഡിക്കേറ്റർ ലൈറ്റ് സാധാരണയായി ചാർജ് ചെയ്യുമ്പോൾ ചുവപ്പ് നിറമായും പൂർണ്ണമായി ചാർജ് ചെയ്യുമ്പോൾ പച്ച നിറമായും മാറും.
- ചാർജിംഗ് പൂർത്തിയായിക്കഴിഞ്ഞാൽ ചാർജർ വിച്ഛേദിക്കുക.
6.2 Battery Care and Safety
- അങ്ങേയറ്റത്തെ താപനിലയിലേക്ക് ബാറ്ററി തുറന്നുകാട്ടരുത്.
- Use only the official Aipas charger provided with your bike.
- The battery has an IP65 waterproof rating, offering protection against dust and low-pressure water jets. Avoid submerging the battery.
- ഉപയോഗത്തിലില്ലാത്തപ്പോൾ തണുത്തതും ഉണങ്ങിയതുമായ സ്ഥലത്ത് ബാറ്ററി സൂക്ഷിക്കുക.
- If the bike will not be used for an extended period, charge the battery to 50-70% and recharge every 2-3 months.
7. പരിപാലനം
Regular maintenance ensures the longevity and safe operation of your Aipas C2 Electric Bike.
- ടയറുകൾ: Check tire pressure before each ride. Recommended pressure is typically indicated on the tire sidewall. Inspect tires for wear and damage.
- ബ്രേക്കുകൾ: ബ്രേക്ക് പാഡുകൾ തേയ്മാനത്തിനായി പതിവായി പരിശോധിക്കുകയും ബ്രേക്ക് ലിവറുകൾ സുഗമമായി പ്രവർത്തിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുകയും ചെയ്യുക. ആവശ്യാനുസരണം ബ്രേക്ക് കേബിളുകൾ ക്രമീകരിക്കുക.
- ചെയിൻ: സുഗമമായ ഷിഫ്റ്റിംഗ് ഉറപ്പാക്കാനും അകാല തേയ്മാനം തടയാനും ചെയിൻ വൃത്തിയുള്ളതും ലൂബ്രിക്കേറ്റ് ചെയ്തതുമായി സൂക്ഷിക്കുക.
- ഫാസ്റ്റനറുകൾ: Periodically check all bolts, nuts, and quick-release levers to ensure they are tightened to the correct torque specifications.
- വൃത്തിയാക്കൽ: ഡി ഉപയോഗിച്ച് ബൈക്ക് വൃത്തിയാക്കുകamp തുണിയും വീര്യം കുറഞ്ഞ സോപ്പും ഉപയോഗിക്കുക. ഉയർന്ന മർദ്ദമുള്ള വാഷറുകൾ ഇലക്ട്രിക്കൽ ഘടകങ്ങളിൽ നേരിട്ട് ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- സസ്പെൻഷൻ: Inspect the suspension fork and rear suspension for proper function. The front fork is adjustable and lockable.
8. പ്രശ്നപരിഹാരം
This section addresses common issues you might encounter. For problems not listed here, please contact customer service.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ബൈക്ക് പവർ ഓൺ ആയില്ല. | Battery not charged or not properly installed; loose connections. | Charge battery, ensure it is fully inserted and locked, check all cable connections. |
| മോട്ടോർ സഹായിക്കുന്നില്ല | PAS level is 0; brake levers engaged; motor cable disconnected. | Increase PAS level, ensure brake levers are fully released, check motor cable connection. |
| ബ്രേക്കുകൾക്ക് ബലക്കുറവ് തോന്നുന്നു | Worn brake pads; loose brake cables; air in hydraulic system (if applicable). | Inspect and replace brake pads, adjust brake cable tension, consult a bike mechanic for hydraulic issues. |
| ഗിയറുകൾ സുഗമമായി മാറുന്നില്ല | Dirty or unlubricated chain; misaligned derailleur; stretched cable. | Clean and lubricate chain, adjust derailleur, or have a bike mechanic inspect cables. |
9 സ്പെസിഫിക്കേഷനുകൾ
Key specifications for the Aipas C2 Electric Bike:
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ബൈക്ക് തരം | സിറ്റി ബൈക്ക് |
| പ്രായപരിധി | മുതിർന്നവർ |
| ബ്രാൻഡ് | ഐപാസ് |
| മോഡലിൻ്റെ പേര് | C2 |
| വേഗതകളുടെ എണ്ണം | 7 |
| നിറം | Black (variant shown) |
| ചക്രത്തിൻ്റെ വലിപ്പം | 26 ഇഞ്ച് |
| ഫ്രെയിം മെറ്റീരിയൽ | അലുമിനിയം |
| സസ്പെൻഷൻ തരം | ഇരട്ട |
| പ്രത്യേക ഫീച്ചർ | ഡിസ്ക് ബ്രേക്കുകൾ |
| മോട്ടോർ | 1100W പീക്ക് ബ്രഷ്ലെസ് മോട്ടോർ |
| ബാറ്ററി | 48V 12.8AH Lithium-ion |
| ചാർജിംഗ് സമയം | 4-6 മണിക്കൂർ |
| പരമാവധി വേഗത | 28 എം.പി.എച്ച് |
| പരിധി | 62 മൈൽ വരെ |
| ലോഡ് കപ്പാസിറ്റി | പരമാവധി 400 എൽ.ബി.എസ്. |
| ശുപാർശ ചെയ്യുന്ന ഉയരം | 5'2" - 6'7" |
| എബൈക്ക് ഭാരം | 64 എൽബിഎസ് |
| അസംബ്ലി ആവശ്യമാണ് | അതെ (95% മുൻകൂട്ടി കൂട്ടിച്ചേർത്തത്) |
Image 9.1: Detailed diagram showing the dimensions of the Aipas C2 Electric Bike, including seat height, handlebar width, and overall length.
10. വാറൻ്റിയും പിന്തുണയും
Aipas is committed to providing quality products and customer satisfaction.
10.1 വാറൻ്റി വിവരങ്ങൾ
Your Aipas C2 Electric Bike comes with a 1-year quality-issue warranty. This warranty covers manufacturing defects and quality-related issues under normal use. Please retain your proof of purchase for warranty claims.
10.2 ഉപഭോക്തൃ പിന്തുണ
For technical guidance, warranty claims, or any other inquiries, please contact Aipas customer service:
- കോൾ സെൻ്റർ: 1(833)532-5966 (Mon-Fri, 9:00 am - 5:30 pm PST)
- ഇമെയിൽ പിന്തുണ: service@aipasbike.com (Responses typically within 24 hours)
- Lifetime Technical Guidance: Aipas provides lifetime technical support for your electric bike.
Image 10.1: Aipas customer service details, including phone number, email, and warranty information.
