1. ആമുഖം
Qlima MS-AC 5001 സ്പ്ലിറ്റ്-യൂണിറ്റ് എയർ കണ്ടീഷണർ തിരഞ്ഞെടുത്തതിന് നന്ദി. നിങ്ങളുടെ പുതിയ എയർ കണ്ടീഷനിംഗ് യൂണിറ്റിന്റെ സുരക്ഷിതവും കാര്യക്ഷമവുമായ പ്രവർത്തനം, ഇൻസ്റ്റാളേഷൻ, അറ്റകുറ്റപ്പണി, ട്രബിൾഷൂട്ടിംഗ് എന്നിവയ്ക്കുള്ള അവശ്യ വിവരങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. ഉപകരണം ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിച്ച് ഭാവി റഫറൻസിനായി സൂക്ഷിക്കുക.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
തീ, വൈദ്യുതാഘാതം, പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് വൈദ്യുത ഉപകരണങ്ങൾ ഉപയോഗിക്കുമ്പോൾ ഇനിപ്പറയുന്ന അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ എല്ലായ്പ്പോഴും പാലിക്കുക.
- പൊതു സുരക്ഷ:
- നനഞ്ഞ കൈകളാൽ യൂണിറ്റ് പ്രവർത്തിപ്പിക്കരുത്.
- കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും യൂണിറ്റിൽ നിന്ന് അകറ്റി നിർത്തുക.
- യൂണിറ്റ് സുസ്ഥിരവും നിരപ്പും ഉള്ള പ്രതലത്തിൽ സ്ഥാപിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- എയർ ഇൻലെറ്റുകളോ ഔട്ട്ലെറ്റുകളോ തടയരുത്.
- ഇലക്ട്രിക്കൽ സുരക്ഷ:
- ശരിയായി നിലത്തിട്ട പവർ ഔട്ട്ലെറ്റിലേക്ക് മാത്രം യൂണിറ്റ് ബന്ധിപ്പിക്കുക.
- എക്സ്റ്റൻഷൻ കോഡുകളോ അഡാപ്റ്ററുകളോ ഉപയോഗിക്കരുത്.
- പവർ കോർഡിന് കേടുപാടുകൾ സംഭവിച്ചാൽ, അപകടം ഒഴിവാക്കാൻ നിർമ്മാതാവ്, അതിന്റെ സേവന ഏജന്റ് അല്ലെങ്കിൽ സമാനമായ യോഗ്യതയുള്ള വ്യക്തികൾ അത് മാറ്റിസ്ഥാപിക്കേണ്ടതാണ്.
- ഇൻസ്റ്റലേഷൻ സുരക്ഷ:
- ഇൻഡോർ, ഔട്ട്ഡോർ യൂണിറ്റുകൾക്ക് ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
- താപ സ്രോതസ്സുകൾക്ക് സമീപമോ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിലോ യൂണിറ്റ് സ്ഥാപിക്കരുത്.
- ദേശീയ വയറിംഗ് ചട്ടങ്ങൾക്കനുസൃതമായി യൂണിറ്റ് ഇൻസ്റ്റാൾ ചെയ്യണം.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
ചെറുതും ഇടത്തരവുമായ ഇടങ്ങളുടെ കാര്യക്ഷമമായ തണുപ്പിക്കലിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ഒരു കോംപാക്റ്റ് സ്പ്ലിറ്റ്-യൂണിറ്റ് എയർകണ്ടീഷണറാണ് ക്ളിമ എംഎസ്-എസി 5001. ഇതിന്റെ സ്പ്ലിറ്റ് ഡിസൈൻ കൂളിംഗ് യൂണിറ്റിനെ (ഇൻഡോർ) കംപ്രസർ യൂണിറ്റിൽ നിന്ന് (ഔട്ട്ഡോർ) വേർതിരിക്കുന്നു, ഇത് വീടിനുള്ളിൽ ശാന്തമായ പ്രവർത്തനം അനുവദിക്കുന്നു.
പ്രധാന സവിശേഷതകൾ:
- ശക്തമായ തണുപ്പിക്കൽ: ഫലപ്രദമായ തണുപ്പിക്കലിനായി 1.46 കിലോവാട്ട് ശേഷി.
- കുറഞ്ഞ ഊർജ്ജ ഉപഭോഗം: കാര്യക്ഷമമായ 1452 വാട്ട് വൈദ്യുതി ഉപയോഗം.
- എളുപ്പമുള്ള പ്രവർത്തനം: ടച്ച് കൺട്രോളുകളും ഒരു ബിൽറ്റ്-ഇൻ സ്റ്റെബിലൈസറും കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു.
- സ്പ്ലിറ്റ് സിസ്റ്റം ഡിസൈൻ: മികച്ച പ്രകടനത്തിനായി വേർതിരിച്ച കംപ്രസ്സറും കൂളിംഗ് യൂണിറ്റും.
- ഡീഹ്യൂമിഡിഫയർ പ്രവർത്തനം: വായുവിലെ ഈർപ്പം കുറയ്ക്കാൻ സഹായിക്കുന്നു.

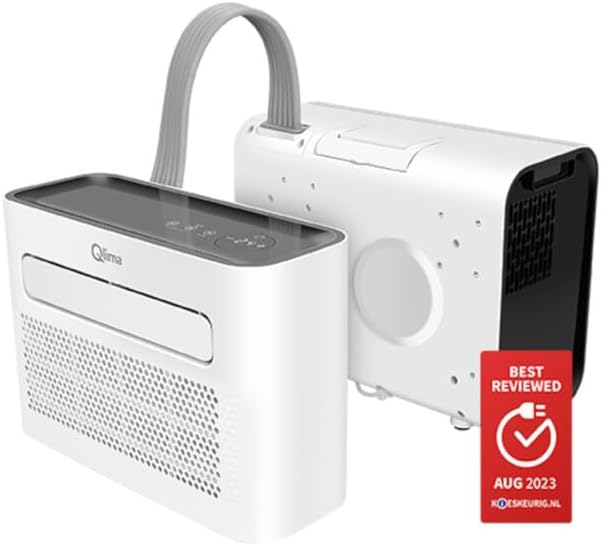

ഈ ചിത്രത്തിൽ ക്ളിമ എംഎസ്-എസി 5001 സ്പ്ലിറ്റ്-യൂണിറ്റ് എയർ കണ്ടീഷണർ പ്രദർശിപ്പിച്ചിരിക്കുന്നു, അതിന്റെ ഒതുക്കമുള്ള ഇൻഡോർ യൂണിറ്റും ഒരു ഫ്ലെക്സിബിൾ ഹോസ് ഉപയോഗിച്ച് ബന്ധിപ്പിച്ചിരിക്കുന്ന പ്രത്യേക ഔട്ട്ഡോർ കംപ്രസർ യൂണിറ്റും ഉൾപ്പെടുന്നു. ഇൻഡോർ യൂണിറ്റിന് ഇരുണ്ട ടോപ്പ് പാനലും ഫ്രണ്ട് എയർ ഔട്ട്ലെറ്റും ഉള്ള സ്ലീക്ക് വൈറ്റ് ഡിസൈൻ ഉണ്ട്, അതേസമയം ഔട്ട്ഡോർ യൂണിറ്റ് വെന്റിലേഷൻ ഗ്രില്ലുകളുള്ള വെളുത്ത നിറത്തിലും കാണപ്പെടുന്നു.
4. സജ്ജീകരണം
നിങ്ങളുടെ Qlima MS-AC 5001 എയർ കണ്ടീഷണറിന്റെ ശരിയായ സജ്ജീകരണത്തിനായി ഈ ഘട്ടങ്ങൾ പാലിക്കുക.
4.1 അൺപാക്കിംഗും പരിശോധനയും
- എല്ലാ പാക്കേജിംഗ് വസ്തുക്കളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- ഗതാഗത സമയത്ത് യൂണിറ്റിന് എന്തെങ്കിലും കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക. കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടെങ്കിൽ, അത് പ്രവർത്തിപ്പിക്കരുത്, നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുക.
- എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക: ഇൻഡോർ യൂണിറ്റ്, ഔട്ട്ഡോർ യൂണിറ്റ്, കണക്റ്റിംഗ് ഹോസ്/കേബിൾ, പവർ കോർഡ്, യൂസർ മാനുവൽ.
4.2 പ്ലേസ്മെൻ്റ് മാർഗ്ഗനിർദ്ദേശങ്ങൾ
- ഇൻഡോർ യൂണിറ്റ്: നിങ്ങൾ തണുപ്പിക്കാൻ ആഗ്രഹിക്കുന്ന മുറിയിൽ പരന്നതും സ്ഥിരതയുള്ളതുമായ ഒരു പ്രതലത്തിൽ ഇൻഡോർ യൂണിറ്റ് സ്ഥാപിക്കുക. ശരിയായ വായുസഞ്ചാരത്തിനായി യൂണിറ്റിന് ചുറ്റും മതിയായ ഇടമുണ്ടെന്ന് ഉറപ്പാക്കുക (ചുവരുകളിൽ നിന്ന് കുറഞ്ഞത് 20 സെന്റീമീറ്റർ).
- Unട്ട്ഡോർ യൂണിറ്റ്: ഔട്ട്ഡോർ യൂണിറ്റ് പുറത്ത് സ്ഥാപിക്കുക, അത് ഒരു സ്ഥിരതയുള്ള പ്രതലത്തിലാണെന്നും വായുപ്രവാഹം അനിയന്ത്രിതമാണെന്നും ഉറപ്പാക്കുക. നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും താപ സ്രോതസ്സുകളിൽ നിന്നും ഇത് അകറ്റി നിർത്തുക. ഒപ്റ്റിമൽ പ്ലേസ്മെന്റിനായി കണക്റ്റിംഗ് ഹോസിന്റെ നീളം പരിഗണിക്കണം.
4.3 യൂണിറ്റുകൾ ബന്ധിപ്പിക്കൽ
- ഇൻഡോർ യൂണിറ്റിൽ നിന്ന് ഔട്ട്ഡോർ യൂണിറ്റിലേക്ക് ഫ്ലെക്സിബിൾ ഹോസ്/കേബിൾ ബന്ധിപ്പിക്കുക. ചോർച്ച തടയാൻ സുരക്ഷിതവും ഇറുകിയതുമായ കണക്ഷൻ ഉറപ്പാക്കുക.
- പവർ കോർഡ് ഒരു ഗ്രൗണ്ടഡ് ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് പ്ലഗ് ചെയ്യുക. വോള്യം ഉറപ്പാക്കുകtage യൂണിറ്റിന്റെ ആവശ്യകതകളുമായി പൊരുത്തപ്പെടുന്നു (1.1E+2 വോൾട്ട്).
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
എളുപ്പത്തിൽ പ്രവർത്തിക്കുന്നതിനായി Qlima MS-AC 5001-ൽ അവബോധജന്യമായ ടച്ച് നിയന്ത്രണങ്ങൾ ഉണ്ട്.
5.1 നിയന്ത്രണ പാനൽ
ഇൻഡോർ യൂണിറ്റിന്റെ മുകളിലാണ് നിയന്ത്രണ പാനൽ സ്ഥിതി ചെയ്യുന്നത്. സാധാരണയായി പവർ, മോഡ്, താപനില കൂട്ടുക/താഴ്ത്തുക, ഫാൻ വേഗത എന്നിവയ്ക്കുള്ള ബട്ടണുകൾ ഇതിൽ ഉൾപ്പെടുന്നു.
5.2 അടിസ്ഥാന പ്രവർത്തനങ്ങൾ
- പവർ ഓൺ/ഓഫ്: അമർത്തുക ശക്തി യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ ഉള്ള ബട്ടൺ.
- താപനില ക്രമീകരണം: ഉപയോഗിക്കുക Up ഒപ്പം താഴേക്ക് നിങ്ങൾക്ക് ആവശ്യമുള്ള താപനില സജ്ജമാക്കാൻ അമ്പടയാളങ്ങൾ ഉപയോഗിക്കുക. ഈ താപനിലയിലെത്താനും നിലനിർത്താനും യൂണിറ്റ് അതിന്റെ പ്രവർത്തനം യാന്ത്രികമായി ക്രമീകരിക്കും.
- മോഡ് തിരഞ്ഞെടുക്കൽ: അമർത്തുക മോഡ് ലഭ്യമായ ഓപ്പറേറ്റിംഗ് മോഡുകളിലൂടെ സൈക്കിൾ ചെയ്യാൻ ബട്ടൺ:
- കൂളിംഗ് മോഡ്: മുറിയുടെ സജീവമായ തണുപ്പിക്കലിനായി.
- ഡീഹ്യൂമിഡിഫയർ മോഡ്: കാര്യമായ തണുപ്പിക്കൽ ഇല്ലാതെ ഈർപ്പത്തിന്റെ അളവ് കുറയ്ക്കാൻ.
- ഫാൻ വേഗത: വായുപ്രവാഹ തീവ്രത നിയന്ത്രിക്കുന്നതിന് ഫാൻ വേഗത (ലഭ്യമെങ്കിൽ) ക്രമീകരിക്കുക.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ എയർ കണ്ടീഷണറിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
6.1 എയർ ഫിൽട്ടർ വൃത്തിയാക്കൽ
- വൃത്തിയാക്കുന്നതിന് മുമ്പ് യൂണിറ്റ് ഓഫ് ചെയ്ത് അൺപ്ലഗ് ചെയ്യുക.
- ഇൻഡോർ യൂണിറ്റിൽ നിന്ന് എയർ ഫിൽട്ടർ കണ്ടെത്തി നീക്കം ചെയ്യുക (ലഭ്യമെങ്കിൽ പൂർണ്ണ മാനുവലിലെ ഡയഗ്രമുകൾ കാണുക).
- ഒരു വാക്വം ക്ലീനർ ഉപയോഗിച്ച് ഫിൽട്ടർ വൃത്തിയാക്കുക അല്ലെങ്കിൽ ചെറുചൂടുള്ള വെള്ളവും നേരിയ ഡിറ്റർജന്റും ഉപയോഗിച്ച് സൌമ്യമായി കഴുകുക.
- ഫിൽട്ടർ വീണ്ടും ചേർക്കുന്നതിന് മുമ്പ് പൂർണ്ണമായും ഉണങ്ങാൻ അനുവദിക്കുക.
- ഉപയോഗവും വായുവിന്റെ ഗുണനിലവാരവും അനുസരിച്ച് രണ്ടാഴ്ച കൂടുമ്പോഴോ അതിലധികമോ തവണ എയർ ഫിൽറ്റർ വൃത്തിയാക്കുക.
6.2 പുറംഭാഗം വൃത്തിയാക്കൽ
- രണ്ട് യൂണിറ്റുകളുടെയും പുറംഭാഗം മൃദുവായ, ഡി ക്ലീനർ ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി.
- കഠിനമായ രാസവസ്തുക്കളോ, ഉരച്ചിലുകളോ, ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
6.3 സംഭരണം
- യൂണിറ്റ് ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, അത് വൃത്തിയുള്ളതും ഉണങ്ങിയതുമാണെന്ന് ഉറപ്പാക്കുക.
- നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും തീവ്രമായ താപനിലയിൽ നിന്നും അകന്ന് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.
7. പ്രശ്നപരിഹാരം
ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും പരിശോധിക്കുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് ഓണാക്കുന്നില്ല. | വൈദ്യുതി ഇല്ല; പവർ കോർഡ് പ്ലഗ് ഇൻ ചെയ്തിട്ടില്ല; സർക്യൂട്ട് ബ്രേക്കർ ട്രിപ്പ് ചെയ്തു. | പവർ ഔട്ട്ലെറ്റ് പരിശോധിക്കുക; പവർ കോർഡ് സുരക്ഷിതമായി പ്ലഗ് ഇൻ ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക; സർക്യൂട്ട് ബ്രേക്കർ പുനഃസജ്ജമാക്കുക. |
| യൂണിറ്റ് പ്രവർത്തിക്കുന്നുണ്ട്, പക്ഷേ തണുപ്പിക്കുന്നില്ല. | എയർ ഫിൽറ്റർ വൃത്തിഹീനമാണ്; മുറിയിലെ താപനില ഇതിനകം കുറവാണ്; വാതിലുകളും ജനലുകളും തുറന്നിരിക്കുന്നു; എയർ ഇൻലെറ്റുകളും ഔട്ട്ലെറ്റുകളും അടഞ്ഞിരിക്കുന്നു. | എയർ ഫിൽറ്റർ വൃത്തിയാക്കുക; ആവശ്യമുള്ള താപനില ക്രമീകരിക്കുക; വാതിലുകളും ജനലുകളും അടയ്ക്കുക; വ്യക്തമായ വായുസഞ്ചാരം ഉറപ്പാക്കുക. |
| യൂണിറ്റിൽ നിന്ന് അസാധാരണമായ ശബ്ദം. | നിരപ്പായ പ്രതലത്തിലല്ല യൂണിറ്റ്; അയഞ്ഞ ഭാഗങ്ങൾ; ഫാനിൽ തടസ്സം. | യൂണിറ്റ് ഒരു നിരപ്പായ പ്രതലത്തിൽ സ്ഥാപിക്കുക; എന്തെങ്കിലും തടസ്സങ്ങൾ ഉണ്ടോയെന്ന് പരിശോധിച്ച് നീക്കം ചെയ്യുക; ശബ്ദം തുടരുകയാണെങ്കിൽ, പിന്തുണയുമായി ബന്ധപ്പെടുക. |
| വെള്ളം ചോർച്ച. | ഡ്രെയിൻ ഹോസ് അടഞ്ഞിരിക്കുന്നു അല്ലെങ്കിൽ തെറ്റായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. | ഡ്രെയിൻ ഹോസ് പരിശോധിച്ച് വൃത്തിയാക്കുക; ശരിയായ കണക്ഷൻ ഉറപ്പാക്കുക. |
8 സ്പെസിഫിക്കേഷനുകൾ
ക്ളിമ എംഎസ്-എസി 5001-ന്റെ വിശദമായ സാങ്കേതിക സവിശേഷതകൾ.
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| ബ്രാൻഡ് | ക്ലിമ |
| മോഡൽ നമ്പർ | MS-AC 5001 |
| ഉൽപ്പന്ന അളവുകൾ | 21 x 21 x 46 സെ.മീ |
| ശേഷി | 1.46 കിലോവാട്ട് |
| കൂളിംഗ് പവർ | 1452 വാട്ട്സ് |
| പ്രത്യേക സവിശേഷതകൾ | ഡീഹ്യൂമിഡിഫയർ |
| വാല്യംtage | 1.1E+2 വോൾട്ട് |
| പവർ ഉറവിടം | ചരടോടുകൂടിയ വൈദ്യുതി |
| ഫോം ഫാക്ടർ | മിനിസ്പ്ലിറ്റ് |
| നിയന്ത്രണ രീതി | സ്പർശിക്കുക |
9. വാറൻ്റിയും പിന്തുണയും
Qlima MS-AC 5001 പരിമിതമായ വാറണ്ടിയോടെയാണ് വരുന്നത്. വാറണ്ടിയുടെ നിർദ്ദിഷ്ട നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും ദയവായി നിങ്ങളുടെ വാങ്ങൽ ഡോക്യുമെന്റേഷൻ പരിശോധിക്കുക.
സാങ്കേതിക സഹായം, സേവനം അല്ലെങ്കിൽ വാറന്റി ക്ലെയിമുകൾ എന്നിവയ്ക്കായി, ദയവായി നിങ്ങളുടെ റീട്ടെയിലറെയോ ഔദ്യോഗിക Qlima ഉപഭോക്തൃ പിന്തുണയെയോ ബന്ധപ്പെടുക. പിന്തുണയുമായി ബന്ധപ്പെടുമ്പോൾ നിങ്ങളുടെ മോഡൽ നമ്പറും (MS-AC 5001) വാങ്ങിയതിന്റെ തെളിവും തയ്യാറാണെന്ന് ഉറപ്പാക്കുക.
