Brilvibera Large Motion Sensor Outdoor Wall Lights User Manual

1. ആമുഖം

This user manual provides detailed instructions for the installation, operation, and maintenance of your Brilvibera Large Motion Sensor Outdoor Wall Light. Designed for outdoor use, this fixture combines modern aesthetics with advanced motion sensing and dusk-to-dawn capabilities to enhance the safety and ambiance of your home's exterior.

Figure 1.1: Brilvibera Large Motion Sensor Outdoor Wall Light. This image shows the black-finished outdoor wall light with its clear glass panels, revealing two E12 bulb sockets inside. A motion sensor is visible at the top of the fixture.

2. ഉൽപ്പന്ന സവിശേഷതകൾ

• Upgraded Sensor with 4 Lighting Modes: Features High, Low, Dusk to Dawn (DTD), and Manual Override modes for versatile lighting control.
• Large Size & Versatile Application: Measures 18 inches in height, suitable for porches, front doors, garages, entryways, balconies, and gardens.
• Modern Style & E12 Base Socket: Two-light modern design with clear lamp shades, compatible with 40W max E12-based bulbs (bulbs not included).
• Waterproof & Weather Resistance: Constructed from premium aluminum with an IP65 waterproof rating, ensuring durability against rain, snow, and extreme temperatures.
• ETL സർട്ടിഫിക്കേഷൻ: Guarantees superior quality and safe operation.

3. പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:

• Brilvibera Outdoor Wall Light Fixture
• മൗണ്ടിംഗ് ഹാർഡ്‌വെയർ (സ്ക്രൂകൾ, വയർ നട്ടുകൾ, മൗണ്ടിംഗ് പ്ലേറ്റ്)
• ഷേഡ് (മുൻകൂട്ടി ഇൻസ്റ്റാൾ ചെയ്തത്)
• ഉപയോക്തൃ മാനുവൽ

4 സ്പെസിഫിക്കേഷനുകൾ

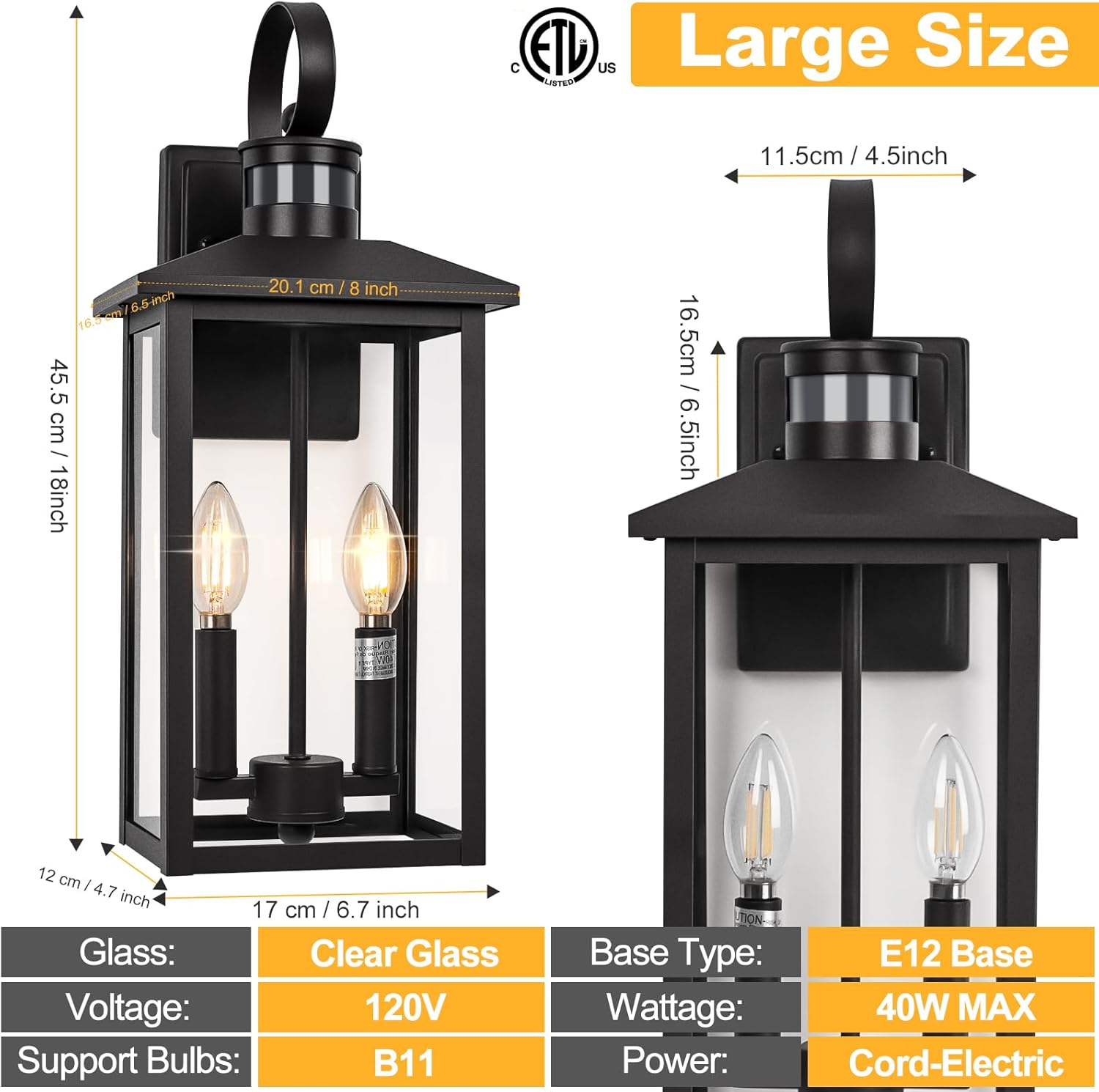

Figure 4.1: Product Dimensions. This image provides detailed measurements of the outdoor wall light, including its 18-inch height and other key dimensions for installation planning.

5 സുരക്ഷാ വിവരങ്ങൾ

ഈ ഫിക്‌ചർ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ പ്രവർത്തിപ്പിക്കുന്നതിനോ മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിച്ച് മനസ്സിലാക്കുക. അങ്ങനെ ചെയ്യുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമായേക്കാവുന്ന മറ്റ് അപകടങ്ങൾക്ക് കാരണമായേക്കാം.

• ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ സർവീസ് ചെയ്യുന്നതിന് മുമ്പ് സർക്യൂട്ട് ബ്രേക്കറിൽ എല്ലായ്പ്പോഴും പവർ ഓഫ് ചെയ്യുക.
• ഇൻസ്റ്റാളേഷൻ പ്രക്രിയയെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനെ സമീപിക്കുക.
• എല്ലാ വൈദ്യുത കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും പ്രാദേശിക കോഡുകളും ഓർഡിനൻസുകളും പാലിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.
• പരമാവധി വാട്ട് കവിയരുത്tage specified for the bulbs (40W max E12).
• ഈ ഫിക്‌ചർ ഔട്ട്ഡോർ ഉപയോഗത്തിനായി മാത്രം രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു.
• ഗ്ലാസ് ഘടകങ്ങൾ പൊട്ടിപ്പോകാതിരിക്കാൻ ശ്രദ്ധയോടെ കൈകാര്യം ചെയ്യുക.

6. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps for proper installation of your outdoor wall light. It is recommended to have two people for installation for safety and ease.

1. ഇൻസ്റ്റാളേഷനായി തയ്യാറെടുക്കുക:
   • Turn off the power to the light fixture at the main circuit breaker.
   • മൗണ്ടിംഗ് ഉപരിതലം വൃത്തിയുള്ളതും വരണ്ടതും ഘടനാപരമായി മികച്ചതുമാണെന്ന് ഉറപ്പാക്കുക.
2. മൗണ്ടിംഗ് പ്ലേറ്റ് അറ്റാച്ചുചെയ്യുക:
   • Secure the mounting plate to the junction box using the provided screws. Ensure the plate is level.
3. വയർ കണക്ഷനുകൾ:
   • ഫിക്സ്ചറിന്റെ കറുത്ത വയർ വീടിന്റെ കറുത്ത (ലൈവ്) വയറുമായി ബന്ധിപ്പിക്കുക.
   • ഫിക്സ്ചറിന്റെ വെളുത്ത വയർ വീടിന്റെ വെളുത്ത (ന്യൂട്രൽ) വയറുമായി ബന്ധിപ്പിക്കുക.
   • Connect the fixture's ground wire to the house's ground wire (or ground screw on the mounting plate).
   • കൂടുതൽ സുരക്ഷയ്ക്കായി എല്ലാ കണക്ഷനുകളും വയർ നട്ടുകൾ ഉപയോഗിച്ച് ഉറപ്പിക്കുക, ഇലക്ട്രിക്കൽ ടേപ്പ് ഉപയോഗിച്ച് പൊതിയുക.
4. ഫിക്സ്ചർ മൌണ്ട് ചെയ്യുക:
   • Carefully align the fixture with the mounting plate and secure it with the provided screws or nuts.
5. ബൾബുകൾ സ്ഥാപിക്കുക:
   • Insert E12 base bulbs (not included) into the sockets. Do not exceed 40W per bulb.
6. പവർ പുന ore സ്ഥാപിക്കുക:
   • സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ വീണ്ടും ഓണാക്കുക.

Figure 6.1: Key Components. This image highlights the main parts of the light fixture, including the top handle, the dusk to dawn sensor, the E12 bulb base, and the durable aluminum construction.

7. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Your Brilvibera outdoor wall light features an advanced sensor with multiple operating modes. The mode selection switch is located under the sensor cap at the top of the fixture.

7.1 ലൈറ്റിംഗ് മോഡുകൾ മാറ്റൽ

To change the lighting mode:

1. Carefully unscrew the cap of the sensor located at the top of the light fixture.
2. Locate the small switch inside the sensor housing.
3. Slide the switch to select your desired mode: LOW, HIGH, or DTD (Dusk to Dawn).
4. Screw the sensor cap back on securely.

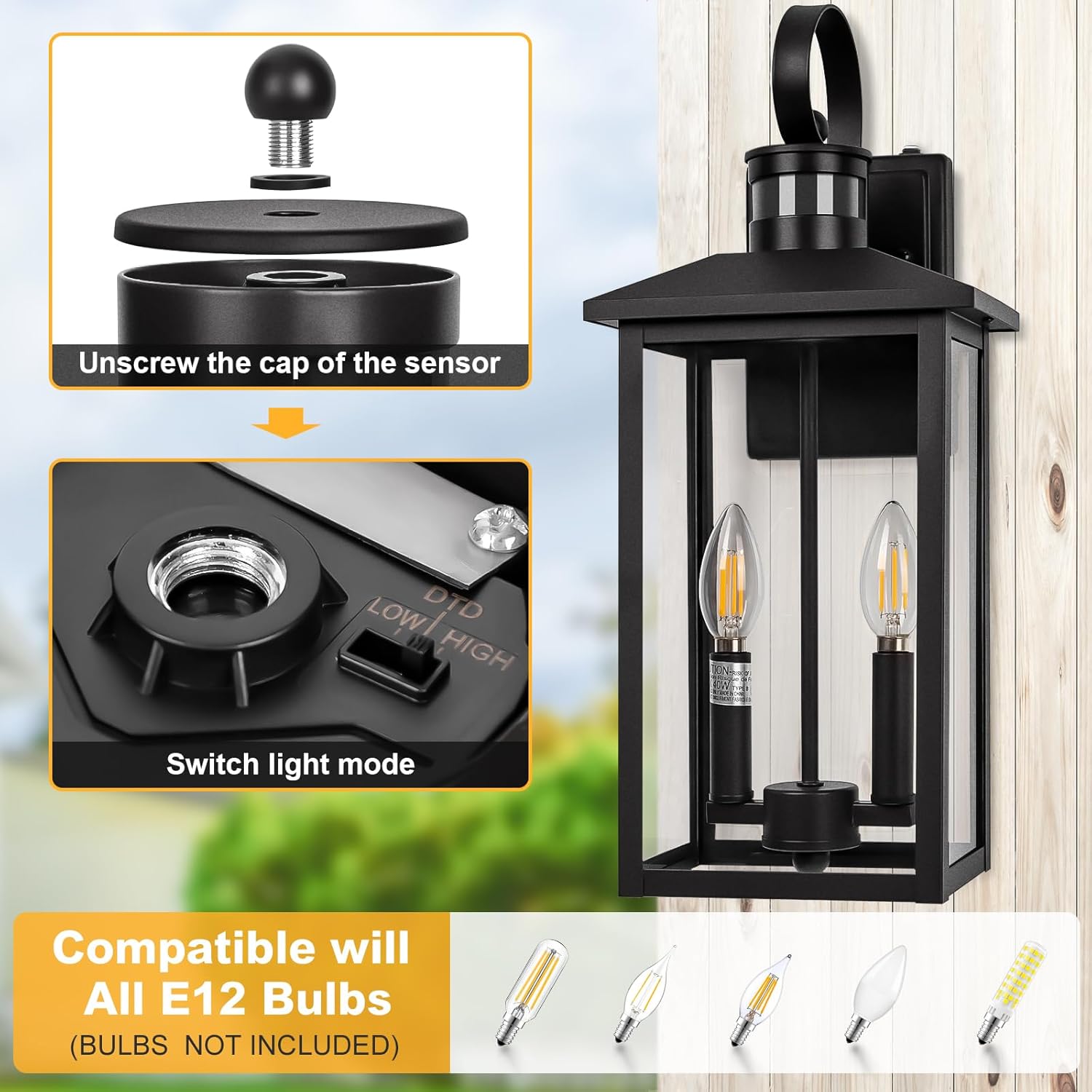

Figure 7.1: Switching Light Modes. This image illustrates the process of accessing the mode selection switch by unscrewing the sensor cap.

7.2 Lighting Modes Explained

• ഉയർന്ന മോഡ്:

  During nighttime, the light stays on at 30% brightness. When motion is detected, it automatically brightens to 100% for 120 seconds, then returns to 30% brightness if no further motion is detected.

• കുറഞ്ഞ മോഡ്:

  During nighttime, the light remains off when no motion is detected. When motion is detected, it turns on to 100% brightness for 120 seconds, then turns off if no further motion is detected.

• DTD (Dusk to Dawn) Mode:

  The light automatically turns on at night and stays on at 100% brightness until dawn, when it automatically turns off.
• മാനുവൽ ഓവർറൈഡ് മോഡ്:

  To activate manual override, quickly turn the wall switch OFF and then ON within 2 seconds. The light will stay on at 100% brightness for 8 hours. It will then turn off at dawn and automatically return to the previously selected Auto mode (High, Low, or DTD).

Figure 7.2: Lighting Mode Behavior. This diagram illustrates how the light behaves in Low, High, and Dusk to Dawn modes based on motion detection and time of day.

7.3 മോഷൻ സെൻസർ പ്രവർത്തനം

The integrated motion sensor detects movement up to 40 feet away with a 220-degree detection angle. This ensures reliable activation when people, animals, or vehicles approach the fixture.

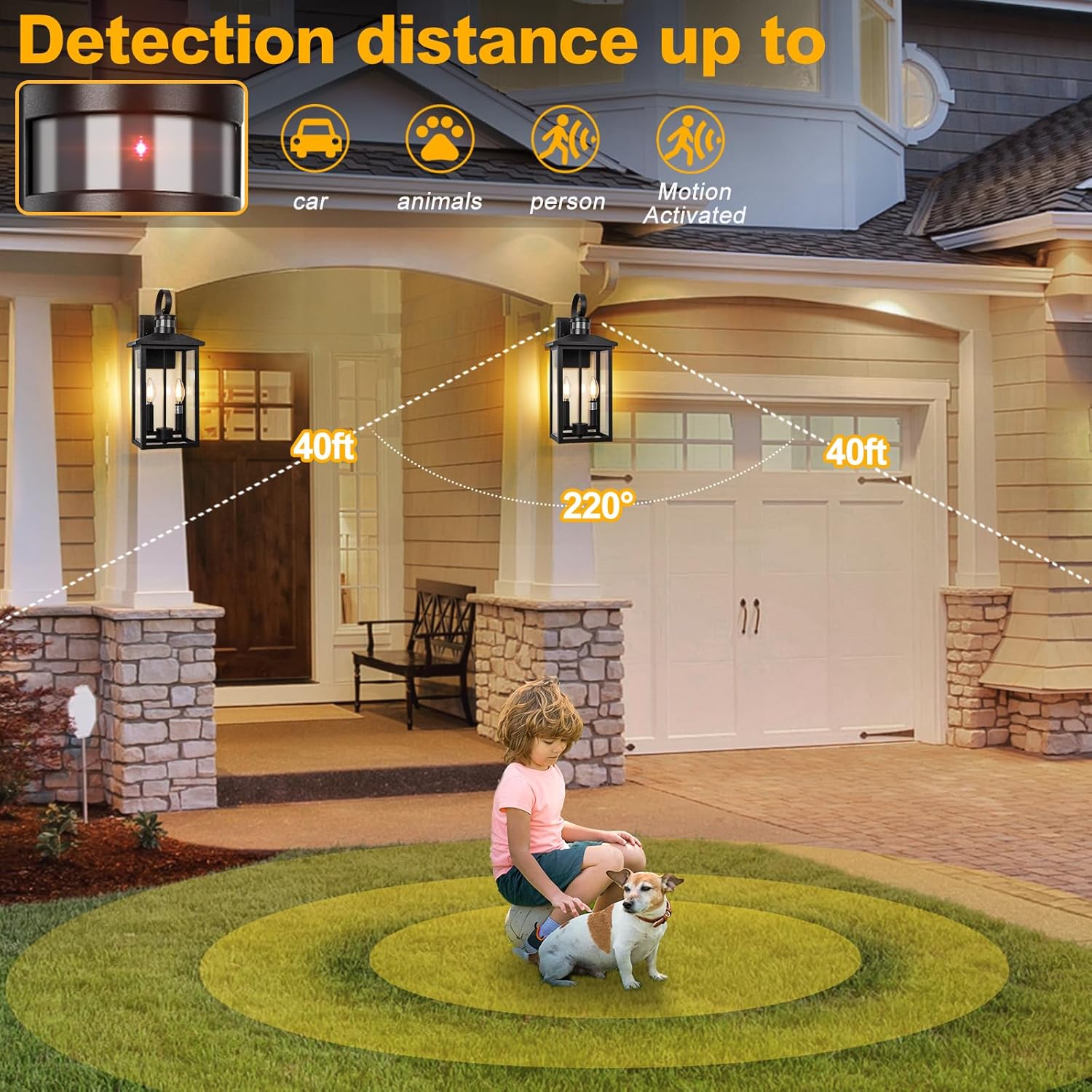

Figure 7.3: Motion Detection Range. This image visually represents the effective detection distance and angle of the motion sensor.

8. പരിപാലനം

Regular maintenance will help prolong the life and appearance of your outdoor wall light.

• വൃത്തിയാക്കൽ:
  • വൃത്തിയാക്കുന്നതിന് മുമ്പ് വൈദ്യുതി ഓഫാണെന്ന് ഉറപ്പാക്കുക.
  • മൃദുവായ, ഡി തുണി ഉപയോഗിച്ച് ഫിക്സ്ചർ തുടയ്ക്കുക.amp തുണി. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്, കാരണം അവ ഫിനിഷിനോ ഗ്ലാസിനോ കേടുവരുത്തും.
  • Clean the motion sensor lens periodically to ensure optimal performance.
• ബൾബ് മാറ്റിസ്ഥാപിക്കൽ:
  • സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ ഓഫ് ചെയ്യുക.
  • ബൾബുകൾ തൊടുന്നതിനുമുമ്പ് പൂർണ്ണമായും തണുക്കാൻ അനുവദിക്കുക.
  • Unscrew the old E12 bulb and screw in a new one. Ensure the new bulb does not exceed 40W.
• കാലാവസ്ഥ പ്രതിരോധം:

  The fixture is designed to withstand various weather conditions, including rain, snow, sun, and wind, thanks to its IP65 waterproof rating and durable aluminum construction.



  Figure 8.1: Weather Resistance. This image visually confirms the fixture's ability to withstand various outdoor elements.

9. പ്രശ്‌നപരിഹാരം

നിങ്ങളുടെ ലൈറ്റ് ഫിക്‌ചറിൽ പ്രശ്‌നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്‌നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:

10. വാറൻ്റിയും പിന്തുണയും

This Brilvibera product is ETL Listed, ensuring it meets recognized safety standards. For specific warranty details or technical support, please refer to the product packaging or contact Brilvibera customer service directly. Contact information can typically be found on the manufacturer's website or the original purchase receipt.
