1. ആമുഖം
The Radtel RT-580G is a robust and versatile dual-band ham radio designed for reliable communication in various environments. Featuring GPS and Bluetooth connectivity, this waterproof device offers extensive frequency coverage, including aviation band reception and NOAA weather broadcasts. Its durable construction and long-lasting battery make it suitable for both professional and recreational use.
2. ബോക്സിൽ എന്താണുള്ളത്?
Upon unboxing your Radtel RT-580G, please verify that all the following components are included:
- Radio Body (Radtel RT-580G)
- 3800mAh ലിഥിയം-അയൺ ബാറ്ററി
- ഡെസ്ക്ടോപ്പ് ചാർജർ
- Antenna (136-174MHz)
- Antenna (400-480MHz)
- ബെൽറ്റ് ക്ലിപ്പ്
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
Figure 2.1: All components included with the Radtel RT-580G radio. This image displays the radio unit, its 3800mAh battery, a desktop charging cradle, two distinct antennas for different frequency bands, a USB charging cable, and a belt clip for portability.
3. സജ്ജീകരണം
3.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ
- റേഡിയോ ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- 3800mAh ലിഥിയം-അയൺ ബാറ്ററി റേഡിയോയുടെ പിൻഭാഗത്തുള്ള ബാറ്ററി കമ്പാർട്ടുമെന്റുമായി വിന്യസിക്കുക.
- സുരക്ഷിതമായി ക്ലിക്ക് ചെയ്യുന്നത് വരെ ബാറ്ററി പതുക്കെ അതിന്റെ സ്ഥാനത്ത് വയ്ക്കുക.
3.2 ആന്റിന അറ്റാച്ച്മെന്റ്
The RT-580G comes with two antennas for optimal performance across different frequency ranges:
- Antenna 1: For 136-174MHz (VHF)
- Antenna 2: For 400-480MHz (UHF)
- Select the appropriate antenna for your intended frequency band.
- റേഡിയോയുടെ മുകളിലുള്ള ആന്റിന കണക്ടറിൽ വിരൽ കൊണ്ട് മുറുക്കുന്നതുവരെ ആന്റിന ഘടികാരദിശയിൽ സ്ക്രൂ ചെയ്യുക. അമിതമായി മുറുക്കരുത്.
3.3 ബാറ്ററി ചാർജ് ചെയ്യുന്നു
Before first use, fully charge the battery. The 3800mAh battery provides over 15 hours of operation on a single charge.
- ഡെസ്ക്ടോപ്പ് ചാർജർ ഒരു പവർ ഔട്ട്ലെറ്റിലേക്ക് ബന്ധിപ്പിക്കുക.
- Place the radio (with battery installed) into the desktop charger cradle.
- The charging indicator light on the charger will illuminate, typically red during charging and green when fully charged.
- Alternatively, the radio supports direct Type-C USB charging for convenience in the field or vehicle. Connect a Type-C USB cable to the radio's port and a compatible power source.
Figure 3.1: Various angles of the Radtel RT-580G radio, illustrating its robust design and the placement of its antenna and controls.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1 പവർ ഓൺ/ഓഫ്
Rotate the top-mounted knob clockwise to power on the radio. Rotate counter-clockwise to power off.
ചിത്രം 4.1: മുകളിൽ view of the radio, highlighting the antenna port, power/volume knob, and GPS function indicator.
4.2 Dual Band Communication
The RT-580G supports both UHF and VHF bands, offering 199 programmable channels. It features a tri-standby mode for energy efficiency, allowing monitoring of three frequencies simultaneously.
4.3 Frequency Ranges
The radio is capable of transmitting and receiving across multiple frequency bands:
- UHF: 400-470MHz
- വിഎച്ച്എഫ്: 136-174MHz
- Aviation Frequency: 108-136MHz (Reception only)
- FM Radio Band: 65-108MHz (Reception only)
- Maritime Frequency: 136-176MHz
- HAM Frequency: 220-260MHz
- Police Frequency: 350-390MHz
- UHF High Frequency: 470-520MHz
Figure 4.2: The radio's display indicating its multi-band transmit/receive capabilities, including FM Radio, Air band, Marine, Ham, GMRS, UHF/VHF, GPS, and Bluetooth.
4.4 ജിപിഎസ് പ്രവർത്തനം
The integrated GPS provides convenient, fast, and precise positioning, enhancing safety and operational efficiency, especially in remote areas. This feature supports rescue precise locking for critical situations.
Figure 4.3: Illustration of the radio's GPS positioning capabilities, showing its utility for precise location tracking in outdoor environments.
4.5 ബ്ലൂടൂത്ത് കണക്റ്റിവിറ്റി
The RT-580G features Bluetooth connectivity, allowing seamless linking to other compatible devices for hands-free communication. This enhances convenience and safety during operation.
Figure 4.4: The radio demonstrating Bluetooth connectivity, enabling pairing with external audio devices for hands-free operation.
4.6 NOAA കാലാവസ്ഥാ സ്വീകരണം
The radio can receive NOAA weather broadcasts, providing timely weather alerts and information crucial for outdoor activities and emergency preparedness.
4.7 ഓഡിയോ നിലവാരം
The RT-580G is designed to provide clear audio, ensuring effective communication even in noisy environments.
ചിത്രം 4.5: ആന്തരിക view highlighting the radio's speaker for clear audio output.
5. പരിപാലനം
5.1 Waterproof Design (IP67 Rated)
The Radtel RT-580G boasts an IP67 waterproof rating, meaning it is fully sealed against dust ingress and can withstand submersion in water up to 1 meter (3.3 feet) for 30 minutes. This protection ensures reliable operation in wet or dusty conditions.

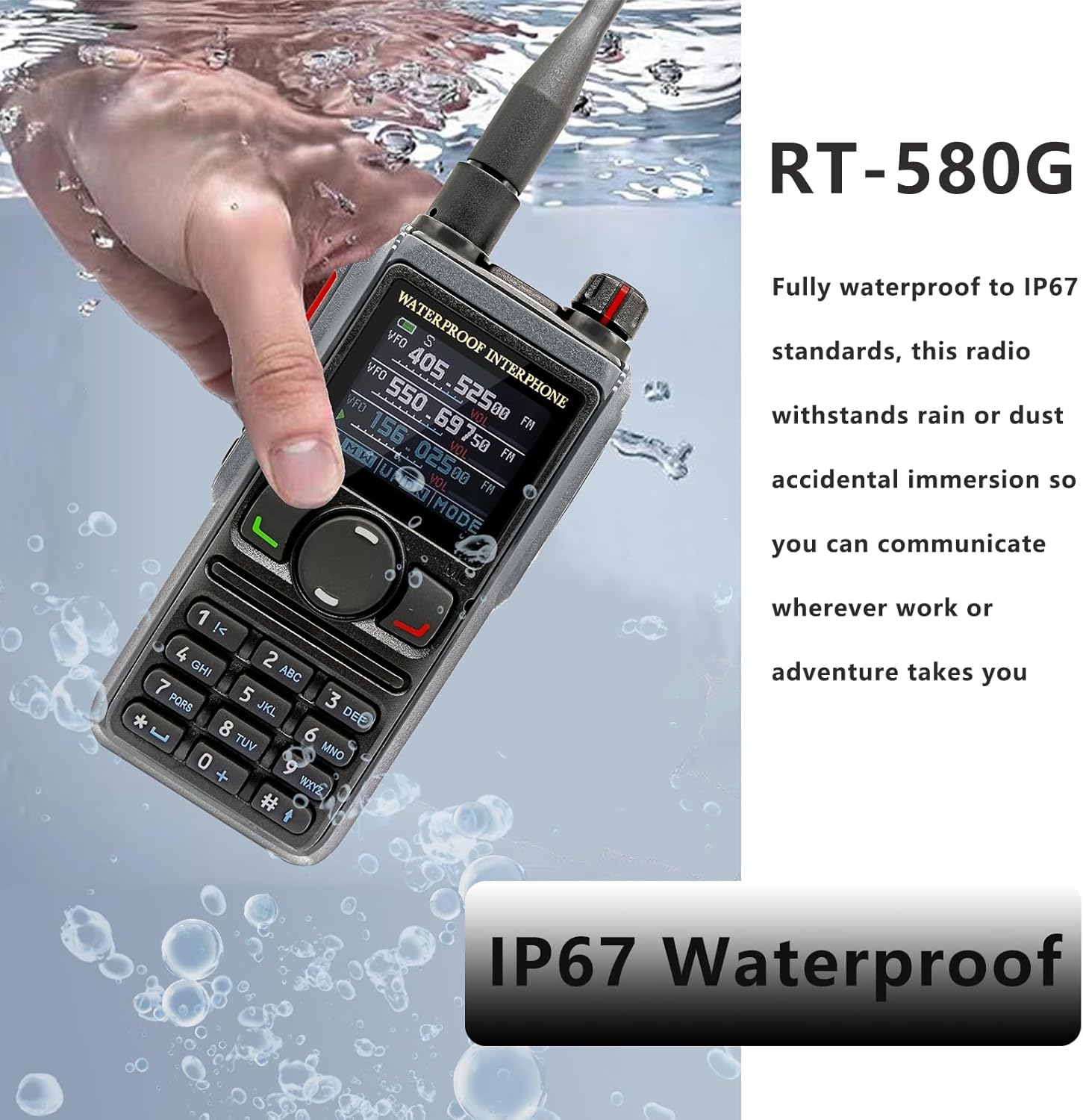

Figure 5.1: The RT-580G radio submerged in water, illustrating its IP67 waterproof standard, designed to withstand rain, dust, and accidental immersion.
5.2 ബാറ്ററി കെയർ
- നൽകിയിരിക്കുന്ന ചാർജറും ബാറ്ററിയും എപ്പോഴും ഉപയോഗിക്കുക.
- അങ്ങേയറ്റത്തെ താപനിലയിലേക്ക് ബാറ്ററി തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക.
- ബാറ്ററി ടെർമിനലുകൾ ഷോർട്ട് സർക്യൂട്ട് ചെയ്യരുത്.
- If the radio will not be used for an extended period, store the battery partially charged (around 50%) in a cool, dry place.
6. പ്രശ്നപരിഹാരം
If you encounter issues with your Radtel RT-580G, consider the following basic troubleshooting steps:
- ശക്തിയില്ല: Ensure the battery is properly installed and fully charged. Check the power knob.
- മോശം സ്വീകരണം/പ്രസരണ സംവിധാനം: Verify the antenna is securely attached and that you are using the correct antenna for the frequency band. Check for obstructions or interference in your environment.
- ഓഡിയോ പ്രശ്നങ്ങൾ: Adjust the volume knob. Ensure no external audio devices are connected via Bluetooth if you intend to use the internal speaker.
- ജിപിഎസ് പ്രവർത്തിക്കുന്നില്ല: നിങ്ങൾ തെളിഞ്ഞ കാലാവസ്ഥയുള്ള ഒരു തുറന്ന സ്ഥലത്താണെന്ന് ഉറപ്പാക്കുക view ഉപഗ്രഹ ഏറ്റെടുക്കലിനായി ആകാശത്തിന്റെ.
For more complex issues, please refer to the support section.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | RT 580G |
| ബ്രാൻഡ് | റാഡ്ടെൽ |
| ഇനത്തിൻ്റെ ഭാരം | 1.28 പൗണ്ട് (580 ഗ്രാം) |
| പാക്കേജ് അളവുകൾ | 8.27 x 6.3 x 3.46 ഇഞ്ച് |
| ബാറ്ററി തരം | 1 ലിഥിയം അയോൺ ബാറ്ററി (ഉൾപ്പെടുത്തിയിരിക്കുന്നു) |
| ബാറ്ററി ശേഷി | 3800mAh |
| ചാനലുകളുടെ എണ്ണം | 199 |
| ഫ്രീക്വൻസി റേഞ്ച് | UHF/VHF (Multi-band reception) |
| പരമാവധി സംസാര ശ്രേണി | 10 കിലോമീറ്റർ |
| വാല്യംtage | 3.7 വോൾട്ട് (DC) |
| ജല പ്രതിരോധ നില | IP67 വാട്ടർപ്രൂഫ് |
| പ്രത്യേക സവിശേഷതകൾ | Dual Band, Long Range, Rechargeable, Shockproof, Weather Alert, GPS, Bluetooth, Tri-Standby |
| നിറം | കറുപ്പ് |
| നിർമ്മാതാവ് | Xiamen Radtel Electronics |
| ആദ്യ തീയതി ലഭ്യമാണ് | മെയ് 5, 2024 |
8. വാറൻ്റി
The Radtel RT-580G comes with a 1-year manufacturer's warranty from the date of purchase. This warranty covers defects in materials and workmanship under normal use. Please retain your proof of purchase for warranty claims.
9. പിന്തുണ
For technical assistance, troubleshooting beyond the scope of this manual, or warranty inquiries, please contact Radtel customer support. Refer to the contact information provided with your purchase or visit the official Radtel webഏറ്റവും കാലികമായ പിന്തുണാ വിശദാംശങ്ങൾക്കായി സൈറ്റ്.
