ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your MTX Terminator TN2501 Mono Block Ampലിഫയർ. കാർ ഓഡിയോ സിസ്റ്റങ്ങൾക്കായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ഇത് amplifier delivers true RMS power with a Class D topology for high efficiency and reduced heat generation. Please read this manual thoroughly before installation and use to ensure proper function and safety.
സുരക്ഷാ വിവരങ്ങൾ
- പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ ശുപാർശ ചെയ്യുന്നു: Due to the complexity of car audio systems, professional installation is highly recommended.
- ബാറ്ററി വിച്ഛേദിക്കുക: Always disconnect the vehicle's negative battery terminal before beginning any installation.
- ശരിയായ വയറിംഗ്: Ensure all wiring is correctly sized and fused to prevent damage to the amplifier, vehicle, or potential fire hazards.
- വെൻ്റിലേഷൻ: മൗണ്ട് ദി amplifier in a location that allows for adequate air circulation to prevent overheating.
- ഈർപ്പം ഒഴിവാക്കുക: തുറന്നുകാട്ടരുത് ampഈർപ്പം അല്ലെങ്കിൽ അങ്ങേയറ്റത്തെ ഊഷ്മാവിൽ ലിഫയർ.
- ശ്രവണ സംരക്ഷണം: Prolonged exposure to high volume levels can cause permanent hearing loss. Use caution when adjusting audio levels.
പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- MTX TN2501 Mono Block Ampജീവപര്യന്തം
- Remote Bass Knob
- മൗണ്ടിംഗ് ഹാർഡ്വെയർ (സ്ക്രൂകൾ)
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

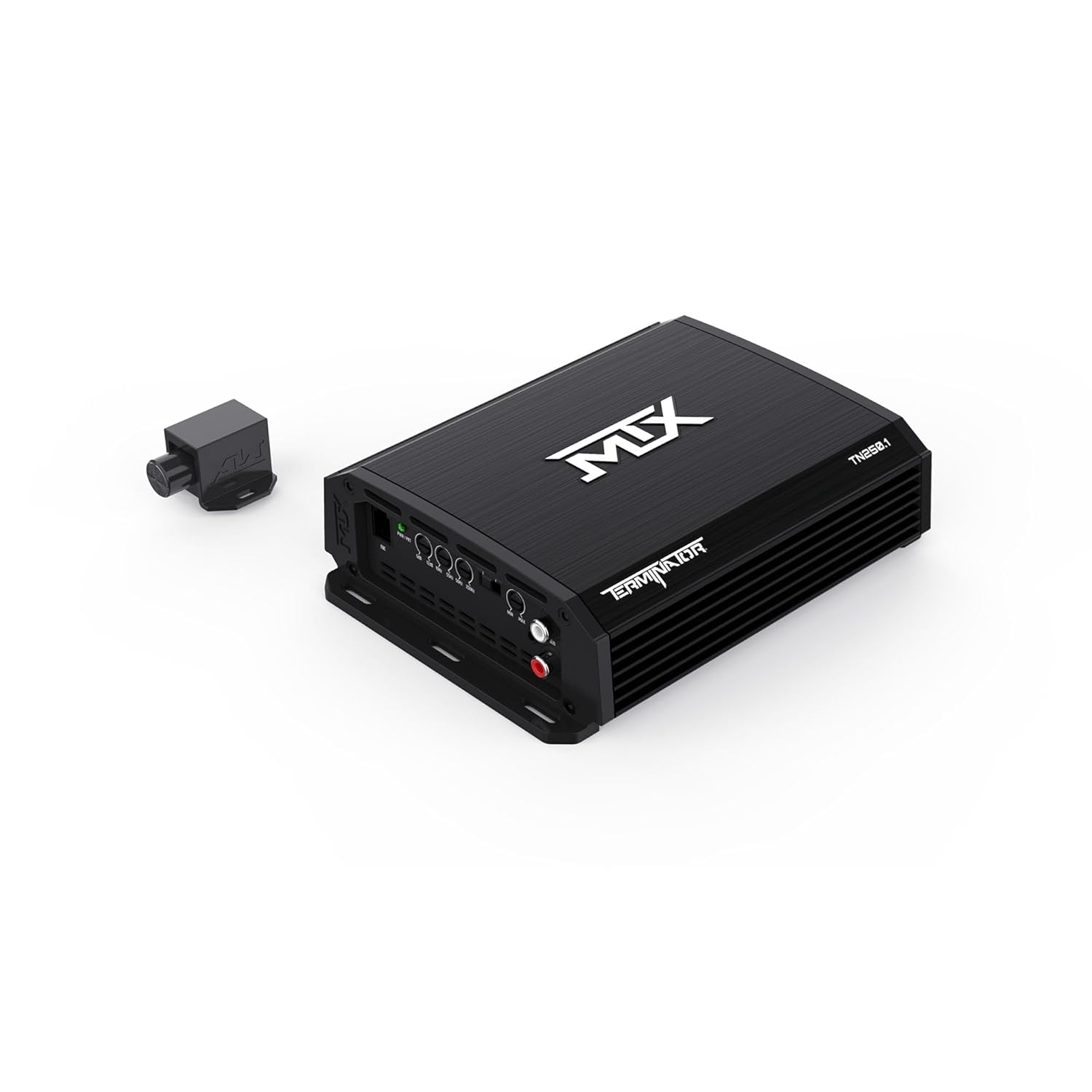

Image: The MTX TN2501 amplifier shown alongside its included remote bass knob.
ഉൽപ്പന്ന സവിശേഷതകൾ
The MTX Terminator TN2501 amplifier incorporates several features for optimal performance and user convenience:
- ഒതുക്കമുള്ളതും ശക്തവും: Delivers true RMS power in a redesigned chassis, suitable for tight installations.
- Efficient Class-D Topology: Increases efficiency and reduces heat generation for reliable performance and extended lifespan.
- സമഗ്രമായ സംരക്ഷണം: Features state-of-the-art circuit protection against short circuits, thermal overload, and under/over voltagഇ വ്യവസ്ഥകൾ.
- Integrated Adjustment Circuits: Fully adjustable gain and crossover controls, along with integrated bass boost and subsonic circuits, allow for audio customization.
- സൗകര്യപ്രദമായ റിമോട്ട് കൺട്രോൾ: Includes a remote bass knob for immediate bass level adjustments.
- Surface Mount Component Technology: Enhances durability and compact design.
- Direct Insert Power and Speaker Terminals: For secure and efficient connections.
- Power and Protection LED Light Status Indicator: Provides visual feedback on ampജീവിത പദവി.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
മൗണ്ട് ചെയ്യുന്നു Ampജീവപര്യന്തം
Choose a mounting location that is dry, well-ventilated, and secure. Ensure sufficient space around the amplifier for air circulation to prevent overheating. Avoid mounting on carpet or in enclosed spaces without airflow. Use the provided mounting hardware to secure the amplifier firmly to a solid surface in your vehicle.
വയറിംഗ് കണക്ഷനുകൾ
Proper wiring is crucial for performance and safety. Refer to the diagram below for terminal identification and ensure all connections are tight and secure.
ചിത്രം: പിൻഭാഗം view of the MTX TN2501 amplifier showing the power, remote, ground, and speaker output terminals.
- പവർ (+12V): Connect a fused power cable directly from the vehicle's positive battery terminal. The fuse should be located within 18 inches of the battery.
- ഗ്രൗണ്ട് (GND): Connect a ground cable of the same gauge as the power cable to a clean, unpainted metal surface of the vehicle chassis. Ensure a good electrical connection.
- റിമോട്ട് (REM): Connect a remote turn-on wire from your head unit's remote output. This wire signals the amplifier to turn on and off with your stereo.
- Speaker Output (+SUB / -SUB): Connect your subwoofer(s) to these terminals. Ensure correct polarity. The TN2501 is a mono amplifier, designed for a single subwoofer or multiple subwoofers wired to a 1-ohm or 2-ohm load.
- RCA Input (SUB): നിങ്ങളുടെ ഹെഡ് യൂണിറ്റിന്റെ സബ് വൂഫർ പ്രീ-ഔട്ടിൽ നിന്ന് RCA കേബിളുകൾ ബന്ധിപ്പിക്കുക amplifier's RCA input.
- EBC (External Bass Control): Connect the remote bass knob to this port.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The MTX TN2501 features several controls to fine-tune your audio experience. These controls are located on the side panel of the ampജീവൻ.
ചിത്രം: വശം view of the MTX TN2501 amplifier showing the control panel with various adjustment knobs and switches.
നിയന്ത്രണങ്ങളും ക്രമീകരണങ്ങളും
- PWR / PRT LED:
- പച്ച: Amplifier is powered on and operating normally.
- ചുവപ്പ്: Amplifier is in protection mode due to a fault (e.g., short circuit, overheating, under/over voltagഒപ്പം).
- BOOST (0 - 12dB @ 45Hz): Adjusts the bass boost level at 45Hz. Use sparingly to avoid distortion.
- SUBSONIC (10Hz - 55Hz): A high-pass filter for frequencies below the audible range. This protects your subwoofer from playing ultra-low frequencies that can cause damage and waste power. Set it slightly below your subwoofer's resonant frequency or port tuning frequency.
- LPF (Low Pass Filter) (50Hz - 250Hz): A low-pass filter that allows only frequencies below the set point to pass through to the subwoofer. Adjust this to blend the subwoofer output with your main speakers.
- PHASE (0° / 180°): Adjusts the phase of the subwoofer output relative to the main speakers. Experiment with both settings to find the one that provides the most cohesive bass response.
- GAIN (MIN - MAX): പൊരുത്തപ്പെടുന്നു ampഔട്ട്പുട്ട് വോളിയത്തിലേക്കുള്ള ലൈഫയറിന്റെ ഇൻപുട്ട് സെൻസിറ്റിവിറ്റിtage of your head unit. Start with the gain at minimum and slowly increase it until you hear distortion, then back off slightly. Do not use the gain control as a volume knob.
- റിമോട്ട് ബാസ് നോബ്: Allows for convenient adjustment of the bass level from the driver's seat.
മെയിൻ്റനൻസ്
The MTX TN2501 amplifier requires minimal maintenance. Follow these guidelines to ensure longevity:
- വൃത്തിയായി സൂക്ഷിക്കു: ഇടയ്ക്കിടെ തുടയ്ക്കുക amplifier's exterior with a soft, dry cloth to remove dust and debris.
- വെന്റിലേഷൻ ഉറപ്പാക്കുക: Regularly check that the amplifier's cooling fins are not obstructed by dirt or other objects.
- കണക്ഷനുകൾ പരിശോധിക്കുക: Occasionally inspect all wiring connections for tightness and corrosion. Loose connections can lead to poor performance or damage.
- ദ്രാവകങ്ങൾ ഒഴിവാക്കുക: Do not spray cleaning liquids directly onto the ampജീവൻ.
ട്രബിൾഷൂട്ടിംഗ്
If you experience issues with your MTX TN2501 amplifier, consult the following table before contacting support:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| No Power (PWR LED off) | Blown fuse, loose power/ground/remote wire, no remote signal. | Check inline fuse, verify all power connections, ensure head unit is sending a remote signal. |
| Protection Mode (PRT LED red) | Short circuit in speaker wiring, amplifier overheating, impedance too low, under/over voltage. | Check speaker wiring for shorts, ensure adequate ventilation, verify speaker impedance, check vehicle's electrical system. |
| സൗണ്ട് ഔട്ട്പുട്ട് ഇല്ല | RCA cables disconnected, gain set too low, speaker wires disconnected. | Verify RCA connections, adjust gain setting, check speaker wire connections. |
| വികലമായ ശബ്ദം | Gain set too high, LPF/Subsonic settings incorrect, poor ground connection. | Reduce gain, adjust LPF/Subsonic filters, check ground connection. |
സ്പെസിഫിക്കേഷനുകൾ
The following are the technical specifications for the MTX Terminator TN2501 Mono Block Ampജീവപര്യന്തം:
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| ടോപ്പോളജി | ക്ലാസ് ഡി |
| 4Ω RMS പവർ ഔട്ട്പുട്ട് | 150W x 1 ചാനൽ |
| 2Ω RMS പവർ ഔട്ട്പുട്ട് | 250W x 1 ചാനൽ |
| THD | <0.3% |
| സിഗ്നൽ ടു നോയ്സ് റേഷ്യോ | > 95dB |
| ഫ്രീക്വൻസി പ്രതികരണം | 20Hz - 250Hz |
| Crossover (LPF) | 50Hz - 250Hz |
| സബ്സോണിക് ഫിൽട്ടർ | 10Hz - 55Hz |
| ബാസ് ബൂസ്റ്റ് | 0 - 12dB @ 45Hz |
| പരമാവധി ഇൻപുട്ട് സിഗ്നൽ | 6V |
| ഇനം മോഡൽ നമ്പർ | TN2501 |
| പാക്കേജ് അളവുകൾ | 6.5 x 5.5 x 2 ഇഞ്ച് |
| ഭാരം | 5 പൗണ്ട് |
| മൗണ്ടിംഗ് തരം | ഉപരിതല മൗണ്ട് |
വാറൻ്റിയും പിന്തുണയും
The MTX Terminator TN2501 ampലൈഫയർ ഒരു കൂടെ വരുന്നു 24 മാസ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ, മെറ്റീരിയലുകളിലെയും ജോലിയിലെയും പോരായ്മകൾ ഉൾക്കൊള്ളുന്നു. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
For technical support, troubleshooting assistance beyond this manual, or warranty inquiries, please contact MTX customer service through their official website or authorized dealers. Provide your product model number (TN2501) and a detailed description of the issue when seeking support.
