ആമുഖം
The Moen Doherty Single Handle Pull-Down Sprayer Kitchen Faucet in Spot Resist Stainless is designed to provide reliable performance and modern aesthetics for your kitchen. This manual provides essential information for installation, operation, maintenance, and troubleshooting to ensure optimal use of your new faucet.
Image: The Moen Doherty kitchen faucet, showcasing അതിന്റെ മിനുസമാർന്ന രൂപകൽപ്പനയും സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഫിനിഷും.
ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ
Before beginning installation, verify that all components are present in the packaging:
- അടുക്കള ഫൗസറ്റ് അസംബ്ലി
- Pull-Down Sprayer Wand
- എയറേറ്റർ
- Deck Plate (for 3-hole installations)
- Drain Assembly (if included with specific model variant)
- Soap Dispenser (if included with specific model variant)
- മൌണ്ടിംഗ് ഹാർഡ്വെയർ
- വിതരണ ലൈനുകൾ
- നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)
ഇൻസ്റ്റാളേഷൻ (സജ്ജീകരണം)
Proper installation is crucial for the faucet's performance. If you are unsure about any step, consult a qualified plumber.
1. സിങ്ക് ഏരിയ തയ്യാറാക്കുക
- ഷട്ട്-ഓഫ് വാൽവുകളിൽ സിങ്കിലേക്കുള്ള ജലവിതരണം ഓഫാക്കുക.
- എളുപ്പത്തിൽ ആക്സസ് ചെയ്യുന്നതിനായി സിങ്കിനു കീഴിലുള്ള ഭാഗം വൃത്തിയാക്കുക.
- Remove any existing faucet. Clean the sink surface thoroughly.
2. Faucet Placement and Deck Plate
This faucet is designed for both 1-hole and 3-hole sink configurations. Use the included deck plate for 3-hole installations.
Image: A diagram illustrating how the faucet fits both single-hole and three-hole sink setups, with the deck plate used for three-hole installations.
3. Secure the Faucet
- Insert the faucet body into the sink hole(s).
- From underneath the sink, secure the faucet using the provided mounting hardware. Ensure the faucet is centered and stable.
4. Connect Water Supply Lines (Duralock Quick-Connect)
The Moen Doherty faucet features the Duralock quick connect system for easy, tool-free installation of the water supply lines.

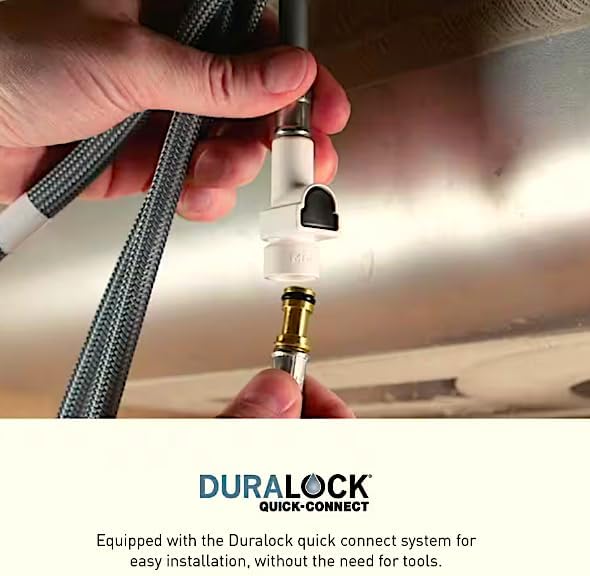

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the Duralock quick-connect system, showing how the water lines snap together without the need for tools.
- Connect the hot and cold water supply lines from the faucet to your home's water supply using the Duralock quick-connect fittings. Push firmly until you hear a click.
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
5. Install Sprayer Hose and Weight
- Feed the pull-down sprayer hose through the faucet spout.
- സ്പ്രേയർ വടി ഹോസിലേക്ക് ഘടിപ്പിക്കുക.
- Install the hose weight onto the pull-down hose at the marked location (typically 6-8 inches from the loop under the sink) to ensure proper retraction.
6. Test for Leaks and Flush Lines
- ചൂടുവെള്ളത്തിന്റെയും തണുത്ത വെള്ളത്തിന്റെയും വിതരണ വാൽവുകൾ സാവധാനം ഓണാക്കുക.
- Check all connections for leaks. Tighten if necessary.
- Turn the faucet handle to the mixed position and allow water to run for a few minutes to flush out any debris from the lines.
ഓപ്പറേഷൻ
The Moen Doherty faucet is designed for intuitive and efficient use.
സിംഗിൾ ഹാൻഡിൽ നിയന്ത്രണം
- ജലപ്രവാഹം: Lift the handle to increase water flow. Push down to decrease flow and turn off.
- താപനില നിയന്ത്രണം: ചൂടുവെള്ളം കുടിക്കാൻ ഹാൻഡിൽ ഇടത്തോട്ടും തണുത്ത വെള്ളം കുടിക്കാൻ വലത്തോട്ടും നീക്കുക.
Pull-Down Sprayer with Reflex System
The pull-down sprayer offers enhanced reach and flexibility, while the Reflex system ensures smooth operation.
Image: The Moen Doherty faucet with its pull-down sprayer extended, demonstrating its reach and flexibility.
- Extend Sprayer: Gently pull the sprayer wand from the spout. The flexible hose allows for extended reach around the sink.
- Retract Sprayer (Reflex): When you are finished, the Reflex system ensures the sprayer wand retracts smoothly and docks securely back into the spout.
Spray Functions (Power Clean)
The sprayer wand features multiple spray modes for various tasks, including the powerful Power Clean spray.
Image: An infographic highlighting the Reflex system for automatic retraction, Spot Resist finish for fingerprint and water spot resistance, and Power Clean technology for boosted water performance.
- സ്റ്റാൻഡേർഡ് സ്ട്രീം: Ideal for everyday tasks like filling pots.
- പവർ ക്ലീൻ സ്പ്രേ: Press the button on the sprayer wand to activate the Power Clean spray. This boosted water performance cleans 50% faster with less splash compared to standard pull-out and pull-down faucets without Power Clean technology.
- Toggle between stream and spray by pressing the button on the sprayer head.
പരിചരണവും പരിപാലനവും
To maintain the appearance and functionality of your Moen Doherty faucet, follow these care instructions:
Cleaning the Finish (Spot Resist Stainless)
The Spot Resist Stainless finish is designed to resist fingerprints and water spots, making cleaning easier.
- ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp ടാപ്പിന്റെ പ്രതലം വൃത്തിയാക്കാൻ തുണിയും വീര്യം കുറഞ്ഞ സോപ്പും ഉപയോഗിക്കുക.
- വെള്ളം കെട്ടിനിൽക്കുന്നത് തടയാൻ ശുദ്ധജലം ഉപയോഗിച്ച് നന്നായി കഴുകുക, മൃദുവായ തുണി ഉപയോഗിച്ച് ഉണക്കുക.
- Avoid abrasive cleaners, harsh chemicals, polishes, or scouring pads, as these can damage the finish.
എയറേറ്റർ മെയിന്റനൻസ്
If water flow becomes restricted or irregular, the aerator may need cleaning.
- Unscrew the aerator from the tip of the sprayer wand.
- Rinse any debris from the screen. For stubborn mineral deposits, soak the aerator in a 50/50 solution of white vinegar and water.
- എയറേറ്റർ സുരക്ഷിതമായി വീണ്ടും ഘടിപ്പിക്കുക.
ട്രബിൾഷൂട്ടിംഗ്
പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ ഈ വിഭാഗം കാണുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| താഴ്ന്ന ജലപ്രവാഹം | അടഞ്ഞുപോയ എയറേറ്റർ; ഭാഗികമായി അടഞ്ഞ ഷട്ട്-ഓഫ് വാൽവുകൾ; വളഞ്ഞ വിതരണ ലൈൻ. | Clean aerator; fully open shut-off valves; check supply lines for kinks. |
| ഫ്യൂസറ്റിന്റെ അടിഭാഗത്ത് ചോർച്ച | അയഞ്ഞ മൗണ്ടിംഗ് നട്ട്; തേഞ്ഞുപോയ O-റിംഗുകൾ. | Tighten mounting nut; contact Moen support for replacement O-rings. |
| സ്പ്രേയർ പൂർണ്ണമായും പിൻവലിക്കുന്നില്ല | Hose weight misplaced or too light; obstruction under sink. | Adjust hose weight position; clear any obstructions under the sink. |
| ജല താപനില പ്രശ്നങ്ങൾ | Incorrect supply line connection; water heater issues. | Verify hot/cold supply line connections; check water heater settings. |
ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിന് ശേഷവും പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, ദയവായി Moen ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | മോയിൻ |
| മോഡലിൻ്റെ പേര് | 87260എസ്ആർഎസ് |
| മൗണ്ടിംഗ് തരം | ഡെക്ക് മ .ണ്ട് |
| ഫിനിഷ് തരം | സ്പോട്ട് സ്റ്റെയിൻലെസിനെ പ്രതിരോധിക്കുന്നു |
| മെറ്റീരിയൽ | Metal (Stainless Steel Handle) |
| ഹാൻഡിലുകളുടെ എണ്ണം | 1 (Single Handle) |
| ദ്വാരങ്ങളുടെ എണ്ണം | 1 (അല്ലെങ്കിൽ 3 എണ്ണം ഡെക്ക് പ്ലേറ്റ് ഉൾപ്പെടുത്തിയത്) |
| സ്പൗട്ട് ഡിസൈൻ | പുൾഡ own ൺ |
| പ്രത്യേക സവിശേഷതകൾ | Power Clean, Reflex System, Spot Resist Finish |
| ഇനത്തിൻ്റെ ഭാരം | 5.49 പൗണ്ട് |
| പാക്കേജ് അളവുകൾ | 24.4 x 12.6 x 4 ഇഞ്ച് |
| യു.പി.സി | 026508368374 |
വാറൻ്റിയും പിന്തുണയും
Moen products are manufactured under the highest standards of quality and workmanship. This faucet comes with a limited warranty.
വാറൻ്റി വിവരങ്ങൾ
For detailed information regarding the limited warranty coverage for your Moen Doherty faucet, please refer to the warranty card included with your product or visit the official Moen website. The warranty typically covers defects in material and manufacturing for a specified period.
ഉപഭോക്തൃ പിന്തുണ
If you have any questions, require technical assistance, or need to order replacement parts, please contact Moen customer support:
- Webസൈറ്റ്: സന്ദർശിക്കുക www.moen.com for FAQs, product registration, and online support.
- ഫോൺ: Refer to the contact information provided on the Moen website or your product packaging for customer service phone numbers.
When contacting support, please have your model number (87260SRS) and date of purchase readily available.
