KKnoon ഡിജിറ്റൽ മൾട്ടിമീറ്റർ (മോഡൽ FY128) ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the safe and effective use of your KKnoon Digital Multimeter, specifically focusing on the FY128 model. This compact and intelligent electrical tester is designed for accurate measurements of various electrical parameters, making it suitable for professionals, educational institutions, and home users. It adheres to the safety requirements of the International Electrotechnical Safety Standard (IEC-61010) for electronic measuring instruments.

The multimeter features a 5999-count backlit LCD for clear readings, along with functions for AC/DC voltage, resistance, frequency, continuity, live wire checking, and Non-Contact Voltage (NCV) കണ്ടെത്തൽ.

ചിത്രം 1: മുൻഭാഗം view of the KKnoon Digital Multimeter (Model FY128) showing the display and control buttons.

2 സുരക്ഷാ വിവരങ്ങൾ

To ensure safe operation and prevent damage to the meter, please read and follow all safety instructions carefully. Improper use can result in electric shock or damage to the instrument.

• Always verify the meter's functionality before use by testing a known voltage അല്ലെങ്കിൽ നിലവിലെ ഉറവിടം.
• ഓരോ അളവെടുപ്പ് ശ്രേണിക്കും വ്യക്തമാക്കിയ പരമാവധി ഇൻപുട്ട് മൂല്യങ്ങൾ കവിയരുത്.
• Ensure test leads are in good condition, free from cracks or damaged insulation, before connecting them to any circuit.
• Never use the meter if it appears damaged or if the casinജി തുറന്നിരിക്കുന്നു.
• വോള്യവുമായി പ്രവർത്തിക്കുമ്പോൾ അതീവ ജാഗ്രത പാലിക്കുകtag30V AC RMS, 42V പീക്ക്, അല്ലെങ്കിൽ 60V DC എന്നിവയ്ക്ക് മുകളിലുള്ള es. ഈ വോള്യങ്ങൾtagഒരു ഷോക്ക് അപകടമാണ്.
• Remove test leads from the circuit before changing functions or ranges.
• Replace batteries immediately when the low battery indicator appears to ensure accurate readings.
• സ്ഫോടനാത്മകമായ വാതകം, നീരാവി അല്ലെങ്കിൽ പൊടി നിറഞ്ഞ അന്തരീക്ഷത്തിൽ മീറ്റർ പ്രവർത്തിപ്പിക്കരുത്.

3. ഉൽപ്പന്ന സവിശേഷതകൾ

The KKnoon Digital Multimeter offers a range of features designed for convenience and accuracy:

• മൾട്ടി-ഫങ്ഷണാലിറ്റി: AC/DC വോളിയം അളക്കുന്നുtage, Resistance, Frequency, Continuity, Live Wire Checking, and NCV (Non-Contact Voltagഒപ്പം).
• Two Measurement Modes:
  • യാന്ത്രിക തിരിച്ചറിയൽ: Automatically detects and measures AC/DC voltage, frequency, resistance, and continuity.
  • മാനുവൽ സ്വിച്ചിംഗ്: Allows selection of specific functions including AC/DC voltage, frequency, resistance, continuity, diode, capacitance (FY129C only), and LIVE NCV.
• ഡാറ്റ ഹോൾഡ്: Lock the current measurement reading on the display with a single button press.
• വലിയ LCD ഡിസ്പ്ലേ: Provides clear and easy-to-read values with a 5999-count resolution.
• Flashlight & Screen Backlight: കുറഞ്ഞ വെളിച്ചത്തിൽ ദൃശ്യപരത വർദ്ധിപ്പിക്കുന്നു.
• Compact Design with Bracket: Portable and includes a built-in support bracket for hands-free operation.
• സുരക്ഷാ പാലിക്കൽ: Designed and produced according to IEC-61010 safety standards.

Figure 2: The multimeter's large LCD display clearly shows various measurement functions.

Figure 3: The integrated support bracket allows for convenient hands-free use.

4. പാക്കേജ് ഉള്ളടക്കം

Upon opening your package, please verify that all items listed below are present and in good condition:

• 1 x KKnoon Digital Multimeter (Model FY128)
• 1 x ടെസ്റ്റ് ലീഡുകളുടെ ജോഡി (ചുവപ്പും കറുപ്പും)
• 1 x യൂസർ മാനുവൽ (ഇംഗ്ലീഷ്)

5. സജ്ജീകരണം

5.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

മൾട്ടിമീറ്ററിന് 2 x 1.5V AAA ബാറ്ററികൾ ആവശ്യമാണ് (ഉൾപ്പെടുത്തിയിട്ടില്ല). ബാറ്ററികൾ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ മാറ്റിസ്ഥാപിക്കുന്നതിനോ:

1. മൾട്ടിമീറ്റർ ഓഫ് ചെയ്തിട്ടുണ്ടെന്നും ടെസ്റ്റ് ലീഡുകൾ വിച്ഛേദിക്കപ്പെട്ടിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
2. ഉപകരണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
3. ബാറ്ററി കമ്പാർട്ട്മെന്റ് തുറക്കാൻ ഒരു സ്ക്രൂഡ്രൈവർ ഉപയോഗിക്കുക.
4. കമ്പാർട്ടുമെന്റിനുള്ളിൽ സൂചിപ്പിച്ചിരിക്കുന്നതുപോലെ ശരിയായ പോളാരിറ്റി (+/-) നിരീക്ഷിച്ചുകൊണ്ട് രണ്ട് 1.5V AAA ബാറ്ററികൾ ഇടുക.
5. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ മാറ്റി സ്ക്രൂ ഉപയോഗിച്ച് സുരക്ഷിതമാക്കുക.

5.2 ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുന്നു

മൾട്ടിമീറ്ററിൽ ഒരു ജോഡി ടെസ്റ്റ് ലീഡുകൾ (ചുവപ്പും കറുപ്പും) ഉണ്ട്. അവ ഇനിപ്പറയുന്ന രീതിയിൽ ബന്ധിപ്പിക്കുക:

• Insert the black test lead into the 'COM' (Common) input jack.
• Insert the red test lead into the 'INPUT' jack for most measurements (Voltage, Resistance, Frequency, Continuity, Diode, Capacitance).

Figure 4: Labeled diagram of the multimeter's functions and input jacks.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 പവർ ഓൺ/ഓഫ്

Press the red power button (പവർ ഓൺ ബട്ടൺ) to turn the multimeter on or off. The device features an auto-shutdown function to conserve battery life after a period of inactivity.

6.2 മെഷർമെന്റ് മോഡുകൾ

The multimeter offers two primary measurement modes:

Figure 5: The multimeter supports both auto identification and manual switching modes.

• Auto Identification Mode: When powered on, the meter defaults to auto identification. In this mode, it automatically detects and measures AC/DC voltage, frequency, resistance, and continuity. Simply connect the test leads to the circuit, and the meter will display the relevant measurement.
• മാനുവൽ സ്വിച്ചിംഗ് മോഡ്: To access specific functions not covered by auto identification or to manually select a range, press the 'NCV/LIVE' button (or other function buttons if available on your specific model, e.g., FY129C for Diode/Capacitance). This allows you to cycle through AC/DC voltage, frequency, resistance, continuity, LIVE, and NCV.

6.3 എസി/ഡിസി വോളിയം അളക്കുന്നുtage

1. Connect the black test lead to the 'COM' jack and the red test lead to the 'INPUT' jack.
2. If in auto identification mode, the meter will automatically detect voltage. If in manual mode, select the appropriate AC or DC voltagഇ ഫംഗ്ഷൻ.
3. Connect the test leads in parallel across the component or circuit to be measured.
4. വാല്യം വായിക്കുകtagഎൽസിഡി ഡിസ്പ്ലേയിലെ ഇ മൂല്യം.

6.4 പ്രതിരോധം അളക്കുന്നു

1. പ്രതിരോധം അളക്കുന്നതിന് മുമ്പ് സർക്യൂട്ട് ഡീ-എനർജൈസ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Connect the black test lead to 'COM' and the red test lead to 'INPUT'.
3. If in auto identification mode, the meter will automatically detect resistance. If in manual mode, select the resistance function (Ω).
4. Connect the test leads across the component whose resistance you wish to measure.
5. എൽസിഡി ഡിസ്പ്ലേയിൽ പ്രതിരോധ മൂല്യം വായിക്കുക.

6.5 ആവൃത്തി അളക്കുന്നു

1. Connect the black test lead to 'COM' and the red test lead to 'INPUT'.
2. If in auto identification mode, the meter will automatically detect frequency. If in manual mode, select the frequency function (Hz).
3. Connect the test leads to the circuit where frequency is to be measured.
4. LCD ഡിസ്പ്ലേയിലെ ഫ്രീക്വൻസി മൂല്യം വായിക്കുക.

6.6 തുടർച്ച പരിശോധന

1. സർക്യൂട്ട് ഡീ-എനർജൈസ്ഡ് ആണെന്ന് ഉറപ്പാക്കുക.
2. Connect the black test lead to 'COM' and the red test lead to 'INPUT'.
3. If in auto identification mode, the meter will automatically detect continuity. If in manual mode, select the continuity function (★)).
4. Touch the test leads to the two points of the circuit or component you want to test.
5. A continuous beep indicates a low resistance path (continuity). The display will show the resistance value.

6.7 Live Wire Checking

This function helps identify live AC wires.

1. Connect the black test lead to 'COM' and the red test lead to 'INPUT'.
2. Press the 'NCV/LIVE' button until 'LIVE' is indicated on the display.
3. Insert the red test lead into the socket or touch it to the wire you suspect is live.
4. The meter will beep and the display will indicate 'LIVE' if a live wire is detected.

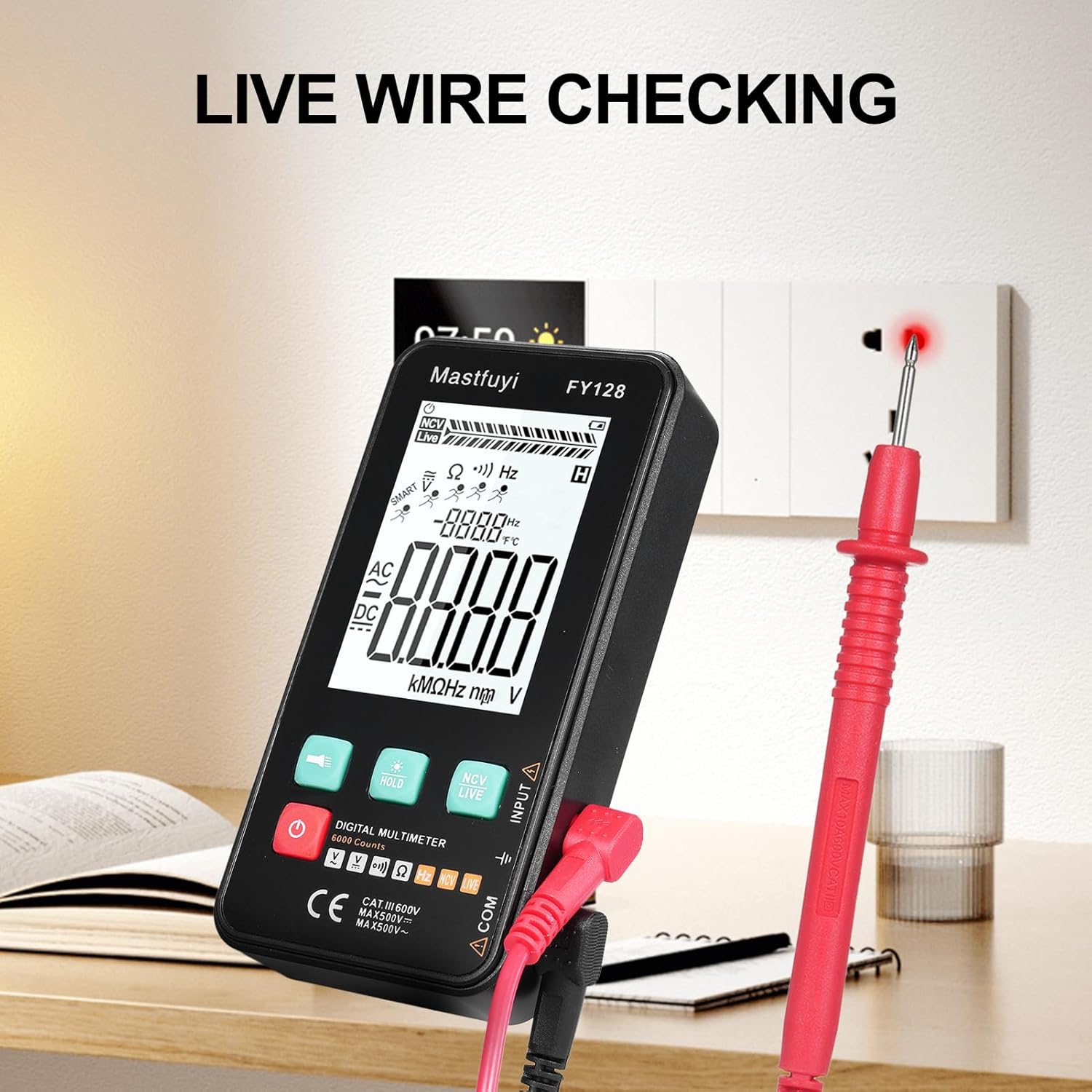

Figure 6: Using the multimeter for live wire detection.

6.8 എൻ‌സി‌വി (നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ) ടെസ്റ്റ്

എൻ‌സി‌വി ഫംഗ്ഷൻ എസി വോളിയം കണ്ടെത്തുന്നതിന് അനുവദിക്കുന്നുtagനേരിട്ട് ബന്ധപ്പെടാതെ ഇ.

1. Press the 'NCV/LIVE' button until 'NCV' is indicated on the display.
2. Bring the top front part of the multimeter close to the wire or electrical outlet.
3. The meter will beep and the NCV indicator on the display will illuminate or increase in intensity as it detects AC voltage.

ചിത്രം 7: നോൺ-കോൺടാക്റ്റ് വോളിയംtage (NCV) detection in progress.

6.9 ഡാറ്റ ഹോൾഡ് പ്രവർത്തനം

To freeze the current reading on the display, press the 'HOLD' button. Press it again to release the hold and resume live measurements.

6.10 Flashlight & Backlight

Press the flashlight button (🔦) to turn on the built-in flashlight. Long press the 'HOLD' button to activate the screen backlight for improved visibility in dark environments.

7. പരിപാലനം

7.1 ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

When the low battery indicator appears on the display, replace the batteries as described in Section 5.1. Always use new 1.5V AAA batteries.

7.2 വൃത്തിയാക്കൽ

മൾട്ടിമീറ്റർ വൃത്തിയാക്കാൻ, പരസ്യം ഉപയോഗിച്ച് കേസ് തുടയ്ക്കുക.amp തുണിയും നേരിയ ഡിറ്റർജന്റും ഉപയോഗിക്കുക. ഉരച്ചിലുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്. ഉപയോഗിക്കുന്നതിന് മുമ്പ് ഉപകരണം പൂർണ്ണമായും ഉണങ്ങിയെന്ന് ഉറപ്പാക്കുക.

7.3 സംഭരണം

If the multimeter is not used for an extended period, remove the batteries to prevent leakage and corrosion. Store the device in a cool, dry place, away from direct sunlight and extreme temperatures.

8. പ്രശ്‌നപരിഹാരം

നിങ്ങളുടെ മൾട്ടിമീറ്ററിൽ പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:

9 സ്പെസിഫിക്കേഷനുകൾ

The following specifications apply to the KKnoon Digital Multimeter Model FY128 (and FY128C, unless specified for FY129C):

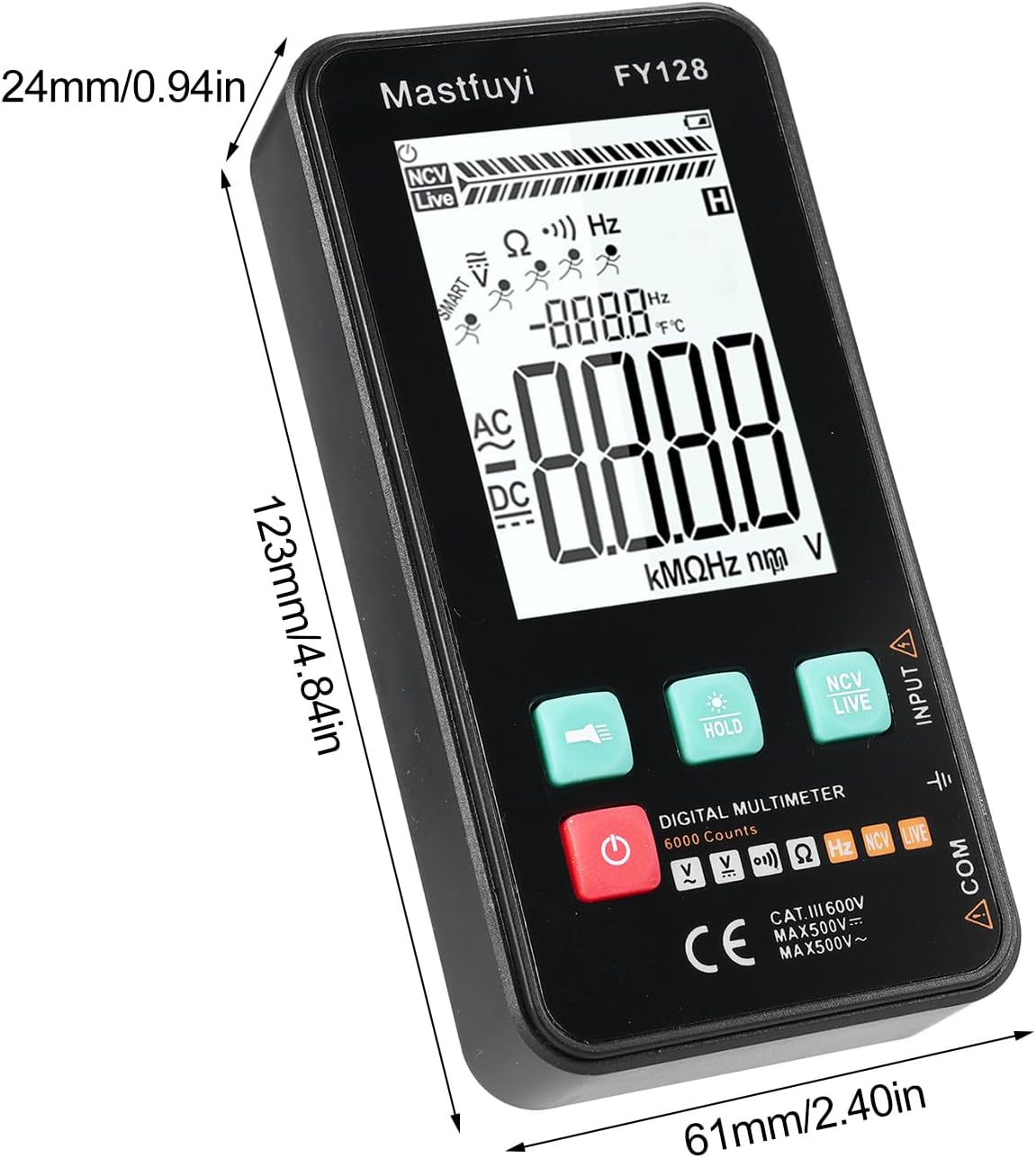

Figure 8: Physical dimensions of the KKnoon Digital Multimeter.

10. വാറൻ്റിയും പിന്തുണയും

For warranty information or technical support, please refer to the product packaging or contact your retailer. Keep your purchase receipt as proof of purchase. For general inquiries, you may visit the KKnoon brand page on Amazon.
