ആമുഖം
This manual provides instructions for the safe and effective use of the ZOYI ZT-S6+ Digital Multimeter. The ZT-S6+ is a versatile tool designed for measuring AC/DC voltage, resistance, capacitance, continuity, and diode functions. It features automatic identification and auto-ranging capabilities, making it suitable for electronics enthusiasts, DIY hobbyists, car owners, and homeowners.
Image: A person holding the ZOYI ZT-S6+ Digital Multimeter, demonstrating its portable design.
സുരക്ഷാ വിവരങ്ങൾ
Always adhere to safety precautions when using electrical testing equipment. The ZT-S6+ Multimeter is designed with overload protection and complies with relevant electrical safety certification standards. To ensure your safety and prevent damage to the device:
- വോളിയം അളക്കാൻ ശ്രമിക്കരുത്tages അല്ലെങ്കിൽ നിർദ്ദിഷ്ട പരമാവധി പരിധികൾ കവിയുന്ന വൈദ്യുതധാരകൾ.
- Ensure test leads are properly connected to the correct input jacks for the desired measurement.
- Inspect test leads for damage before each use. Replace if insulation is compromised.
- Do not operate the multimeter if it appears damaged or is not functioning correctly.
- Avoid contact with live circuits when replacing batteries or opening the case.
- വോള്യവുമായി പ്രവർത്തിക്കുമ്പോൾ ജാഗ്രത പാലിക്കുകtag30V AC RMS, 42V പീക്ക്, അല്ലെങ്കിൽ 60V DC എന്നിവയ്ക്ക് മുകളിലാണ്, കാരണം ഇവ ഷോക്ക് അപകടമുണ്ടാക്കുന്നു.
ഉൽപ്പന്നം കഴിഞ്ഞുview
ഘടകങ്ങൾ
ചിത്രം: മുൻഭാഗം view of the ZOYI ZT-S6+ Digital Multimeter.
- ഡിസ്പ്ലേ: Backlit LCD for clear readings.
- പവർ ബട്ടൺ: Turns the multimeter on/off.
- SEL/NCV Button: Selects measurement modes or activates Non-Contact Voltagഇ കണ്ടെത്തൽ.
- H/ZERO Button: Activates Data Hold or Zero function for capacitance/resistance.
- ഇൻപുട്ട് ജാക്കുകൾ:
- COM (പൊതുവായത്): For black test lead.
- VΩHz: വോള്യം അളക്കുമ്പോൾ ചുവന്ന ടെസ്റ്റ് ലെഡിനായിtage, resistance, capacitance, diode, continuity, and frequency.
- A mA: For red test lead when measuring current (up to 10A).
- LED ഫ്ലാഷ്ലൈറ്റ്: Illuminates dimly lit work areas.
ഡിസ്പ്ലേ സവിശേഷതകൾ

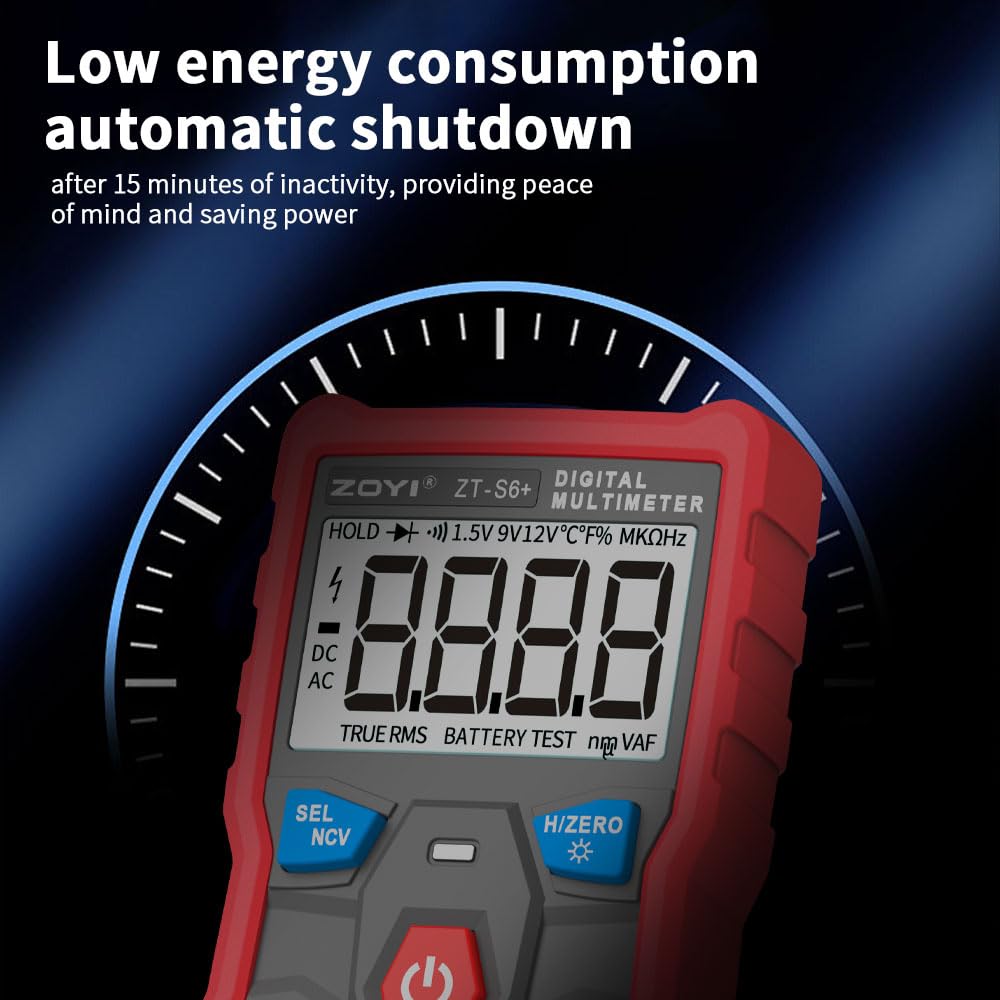

Image: Close-up of the ZOYI ZT-S6+ Multimeter display.
The backlit display provides clear visibility in various lighting conditions. Key indicators include:
- Measurement value and units (V, Ω, F, Hz, A, mA).
- AC/DC indication.
- TRUE RMS indicator.
- ബാറ്ററി ലെവൽ ഇൻഡിക്കേറ്റർ.
- HOLD function indicator.
സജ്ജമാക്കുക
ബോക്സിൽ എന്താണുള്ളത്
അൺപാക്ക് ചെയ്യുമ്പോൾ, ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക:
- ZOYI ZT-S6+ Digital Multimeter
- Multimeter Test Probes (Red and Black)
- താപനില അന്വേഷണം
- ബാറ്ററികൾ
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
ബാറ്ററി ഇൻസ്റ്റാളേഷൻ
The ZT-S6+ is powered by batteries. If batteries are not pre-installed or need replacement, follow these steps:
- മൾട്ടിമീറ്റർ ഓഫാക്കിയിട്ടുണ്ടെന്നും ടെസ്റ്റ് ലീഡുകൾ വിച്ഛേദിച്ചിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- ഉപകരണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
- നിലനിർത്തുന്ന സ്ക്രൂ(കൾ) അഴിച്ച് കവർ നീക്കം ചെയ്യുക.
- Insert new batteries, observing correct polarity (+ and -).
- ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ മാറ്റി സ്ക്രൂ(കൾ) ഉപയോഗിച്ച് ഉറപ്പിക്കുക.
ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുന്നു
കൃത്യവും സുരക്ഷിതവുമായ അളവുകൾക്ക് ടെസ്റ്റ് ലീഡുകളുടെ ശരിയായ കണക്ഷൻ നിർണായകമാണ്.
- ബന്ധിപ്പിക്കുക കറുപ്പ് ടെസ്റ്റ് ലീഡിലേക്ക് നയിക്കുന്നു COM (സാധാരണ) ജാക്ക്.
- മിക്ക അളവുകൾക്കും (വാല്യംtage, resistance, capacitance, diode, continuity, frequency), connect the ചുവപ്പ് ടെസ്റ്റ് ലീഡിലേക്ക് നയിക്കുന്നു VΩHz ജാക്ക്.
- നിലവിലെ അളവുകൾക്ക് (Amps or milliamps), connect the ചുവപ്പ് ടെസ്റ്റ് ലീഡിലേക്ക് നയിക്കുന്നു ഒരു എം.എ ജാക്ക്.
Warning: Always ensure the red test lead is connected to the correct jack before making a measurement to prevent damage to the multimeter or personal injury.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
പവർ ഓൺ/ഓഫ്
അമർത്തുക ശക്തി button to turn the multimeter on. Press and hold the ശക്തി button to turn it off. The device features an automatic shutdown function after 15 minutes of inactivity to conserve battery life.
Automatic Identification and Auto-Ranging
Image: The multimeter automatically identifying different measurement types.
The ZT-S6+ automatically identifies and measures AC/DC voltage, resistance, capacitance, continuity, and diodes. Simply connect the test leads to the circuit or component, and the multimeter will automatically select the appropriate measurement mode and range.
Image: Display in 'Auto' mode showing different measurement results.
നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ (NCV) കണ്ടെത്തൽ
Image: NCV function in use, detecting voltage near a wire.
എസി വോള്യം കണ്ടെത്താൻtage without direct contact:
- അമർത്തുക SEL / NCV button to activate NCV mode.
- Move the top of the multimeter near the conductor or outlet.
- The device will indicate the presence of AC voltage through an audible alarm and/or visual indicator on the display.
ഡാറ്റ ഹോൾഡ് പ്രവർത്തനം
Image: The 'HOLD' function active on the multimeter display.
ഡിസ്പ്ലേയിൽ നിലവിലെ അളവ് മരവിപ്പിക്കാൻ, അമർത്തുക H/ZERO button. The "HOLD" indicator will appear. Press the button again to release the hold and resume live measurements.
യഥാർത്ഥ RMS അളവ്
Image: Comparison of conventional and True RMS measurement methods.
The ZT-S6+ features True RMS measurement for AC voltage and current. This provides more accurate readings for non-sinusoidal waveforms, which are common in modern electronic devices.
LED ഫ്ലാഷ്ലൈറ്റ് ഉപയോഗിക്കുന്നു
Image: The LED flashlight in operation.
To activate the built-in LED flashlight, press the H/ZERO button for approximately 2 seconds. Press and hold again to turn it off. This feature is useful for illuminating dimly lit work environments.
Specific Measurement Exampലെസ്
ചിത്രം: ഉദാamples of various measurements performed by the multimeter.
- വാല്യംtagഇ മെഷർമെന്റ് (എസി/ഡിസി): Connect test leads to the circuit in parallel. The multimeter will automatically detect AC or DC.
- പ്രതിരോധം അളക്കൽ: സർക്യൂട്ട് ഡീ-എനർജൈസ്ഡ് ആണെന്ന് ഉറപ്പാക്കുക. ഘടകത്തിലുടനീളം ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുക.
- കപ്പാസിറ്റൻസ് അളക്കൽ: Ensure the capacitor is discharged before testing. Connect test leads across the capacitor.
- തുടർച്ച പരിശോധന: For checking if a circuit is complete. A low resistance reading and an audible beep indicate continuity.
- ഡയോഡ് ടെസ്റ്റ്: Measures the forward voltagഒരു ഡയോഡിന്റെ ഇ ഡ്രോപ്പ്.
മെയിൻ്റനൻസ്
വൃത്തിയാക്കൽ
To clean the multimeter, use a soft cloth dampened with mild detergent. Do not use abrasive cleaners or solvents. Ensure the device is off and disconnected from all circuits before cleaning.
ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ
When the battery indicator appears on the display, replace the batteries as described in the "Battery Installation" section under Setup. Prompt battery replacement ensures accurate readings and proper device function.
സംഭരണം
Store the multimeter in a cool, dry place, away from direct sunlight and extreme temperatures. If storing for an extended period, remove the batteries to prevent leakage.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Multimeter does not turn on. | ഡെഡ് അല്ലെങ്കിൽ തെറ്റായി ഇൻസ്റ്റാൾ ചെയ്ത ബാറ്ററികൾ. | ബാറ്ററി പോളാരിറ്റി പരിശോധിക്കുക; ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കുക. |
| കൃത്യമല്ലാത്ത വായനകൾ. | Incorrect test lead connection; low battery; external interference. | Ensure leads are in correct jacks; replace batteries; move away from strong electromagnetic fields. |
| No display or partial display. | Low battery; internal fault. | ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കുക. പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, പിന്തുണയെ ബന്ധപ്പെടുക. |
| Continuity test does not beep. | Open circuit; high resistance. | Verify the circuit is complete; check for breaks in wires or components. |
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ | ZT-S6+ |
| പ്രദർശിപ്പിക്കുക | 6000 Counts, Backlit LCD |
| അളക്കൽ തരം | യഥാർത്ഥ RMS |
| പ്രവർത്തനങ്ങൾ | എസി/ഡിസി വോളിയംtage, Resistance, Capacitance, Continuity, Diode, NCV |
| യാന്ത്രിക സവിശേഷതകൾ | Auto-Identification, Auto-Ranging |
| പ്രത്യേക സവിശേഷതകൾ | Data Hold, LED Flashlight, Automatic Shutdown (15 mins) |
| പവർ ഉറവിടം | ബാറ്ററി പവർ |
| ഉൽപ്പന്ന അളവുകൾ | 2.4 x 1.1 x 4.72 ഇഞ്ച് |
| ഭാരം | 8.36 ഔൺസ് |
വാറൻ്റിയും പിന്തുണയും
ZOYI and ZOTEK manufacturers provide long-term technical support for the ZT-S6+ Digital Multimeter. For any questions or assistance regarding the use or functionality of your multimeter, please contact customer support.
ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ:
- Refer to the packaging or official ZOYI webഏറ്റവും പുതിയ കോൺടാക്റ്റ് വിശദാംശങ്ങൾക്കായി സൈറ്റ്.
- Online support may be available through the ZOYI official flagship store on Amazon or their dedicated support channels.
വാറൻ്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിൻ്റെ തെളിവ് സൂക്ഷിക്കുക.
