അമാന ഡിസ്ടിംക്ഷൻസ് DHP153A35AA പാക്കേജ്ഡ് ടെർമിനൽ ഹീറ്റ് പമ്പ് (PTHP) യൂണിറ്റ് ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

This manual provides essential information for the safe and efficient operation of your Amana Distinctions Model DHP153A35AA Packaged Terminal Heat Pump (PTHP) unit. This unit is designed to provide both cooling (14,700 BTU) and heating (13,500 BTU with 3.5 kW Electric Heat Kit) for your space. Please read all instructions carefully before installation and use.

2. സജ്ജീകരണം

2.1 ഭൗതിക അളവുകൾ

The Amana Distinctions DHP153A35AA unit measures approximately 42 inches wide, 21 inches deep, and 16 inches tall. Ensure adequate space is available for proper installation and airflow around the unit.

2.2 ഇലക്ട്രിക്കൽ ആവശ്യകതകൾ

This unit requires a 200-240 volt electrical supply. It is crucial to verify that your electrical outlet matches the unit's plug configuration. If the appropriate outlet is not available, professional electrical installation is required to ensure safety and proper function.

ചിത്രം 1: മുൻഭാഗം view of the Amana Distinctions DHP153A35AA PTHP unit.

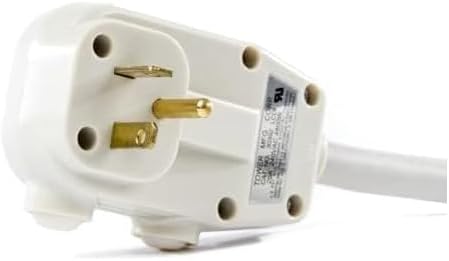

Figure 2: Power plug for the Amana Distinctions PTHP unit, indicating 200-240V requirement.

2.3 പ്ലേസ്മെൻ്റ്

Install the unit into a properly sized and secured wall sleeve. Ensure the area around the unit is clear of obstructions to allow for optimal airflow and performance. Do not block the air intake or exhaust vents.

3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The control panel for the Amana Distinctions PTHP unit is conveniently located on the top right side, beneath a protective cover. Lift the cover to access the controls.

3.1 കൺട്രോൾ പാനൽ ഓവർview

• ഹീറ്റ് ബട്ടൺ: Activates the heating function.
• അടിപൊളി ബട്ടൺ: Activates the cooling function.
• ഓഫ് ബട്ടൺ: യൂണിറ്റ് ഓഫ് ചെയ്യുന്നു.
• താപനില ക്രമീകരണ ബട്ടണുകൾ (മുകളിലേക്ക്/താഴേക്ക്): ആവശ്യമുള്ള താപനില ക്രമീകരണം ക്രമീകരിക്കുന്നു.
• ഫാൻ സ്പീഡ് ബട്ടൺ: Cycles through High, Low, and Auto fan speeds.
• Constant Fan Button: Engages the fan to run continuously, circulating air even when heating or cooling is not active.

3.2 Setting Temperature and Fan Speed

1. അമർത്തുക അടിപൊളി or ചൂട് ആവശ്യമുള്ള മോഡ് തിരഞ്ഞെടുക്കാൻ ബട്ടൺ.
2. ഉപയോഗിക്കുക താപനില ക്രമീകരണം buttons (up/down arrows) to set your preferred temperature. The display will show the set temperature.
3. അമർത്തുക ഫാൻ വേഗത button to cycle through High, Low, or Auto settings. For continuous air circulation, press the സ്ഥിരമായ ഫാൻ ബട്ടൺ.
4. To turn the unit off, press the ഓഫ് ബട്ടൺ.

4. പരിപാലനം

Regular maintenance ensures optimal performance and longevity of your PTHP unit.

4.1 ഫിൽട്ടർ ക്ലീനിംഗ്

The unit is equipped with two air filters located behind the front grille. It is recommended to clean these filters regularly, especially during periods of heavy use, to maintain air quality and unit efficiency. To access the filters, gently open the front grille. Remove the filters, rinse them with water, and allow them to dry completely before reinserting. Do not operate the unit without filters.

4.2 പൊതുവായ ശുചീകരണം

ഒരു സോഫ്റ്റ്, ഡി ഉപയോഗിച്ച് യൂണിറ്റിൻ്റെ പുറംഭാഗം തുടയ്ക്കുകamp തുണി. ഫിനിഷിന് കേടുവരുത്തുന്ന കഠിനമായ രാസവസ്തുക്കളോ അബ്രാസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.

5. പ്രശ്‌നപരിഹാരം

If your Amana Distinctions PTHP unit is not functioning as expected, refer to the following common issues and solutions:

• യൂണിറ്റ് ഓണാക്കുന്നില്ല: Check if the unit is properly plugged into a 200-240V outlet. Verify that the circuit breaker has not tripped.
• Unit is not cooling/heating effectively: Ensure the correct mode (Cool/Heat) is selected and the temperature setting is appropriate. Check if the air filters are clean and not obstructed. Verify that the fan speed is set correctly.
• അസാധാരണമായ ശബ്ദങ്ങൾ: Minor operational noises are normal. If you hear loud or unusual sounds, ensure the unit is securely installed and there are no loose parts. Clean the filters as dust buildup can sometimes cause increased noise.

For persistent issues or complex repairs, contact a qualified HVAC service technician. Do not attempt to repair the internal components yourself.

6 സ്പെസിഫിക്കേഷനുകൾ

7. വാറൻ്റിയും പിന്തുണയും

Amana Distinctions PTHP units undergo rigorous quality control, including 100% run testing and leak checks during manufacturing and prior to shipment. For specific warranty terms and conditions, please refer to the documentation provided with your purchase or contact Goodman customer support directly. Keep your proof of purchase for warranty claims.
