BirdDog X1 Ultra 4K PTZ ക്യാമറ ഉപയോക്തൃ മാനുവൽ

ആമുഖം

This user manual provides comprehensive instructions for the setup, operation, and maintenance of your BirdDog X1 Ultra 4K PTZ Camera. Please read this manual thoroughly before using the product to ensure proper functionality and to prevent damage.

സുരക്ഷാ വിവരങ്ങൾ

• Ensure the camera is placed on a stable, level surface to prevent tipping.
• Do not expose the camera to water, moisture, or extreme temperatures.
• Use only the provided power supply and cables.
• അമിതമായി ചൂടാക്കുന്നത് തടയാൻ വെൻ്റിലേഷൻ ഓപ്പണിംഗുകൾ തടയുന്നത് ഒഴിവാക്കുക.
• ക്യാമറ സ്വയം വേർപെടുത്താനോ നന്നാക്കാനോ ശ്രമിക്കരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക.
• ശക്തമായ കാന്തികക്ഷേത്രങ്ങളിൽ നിന്ന് ക്യാമറ അകറ്റി നിർത്തുക.

പാക്കേജ് ഉള്ളടക്കം

താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക:

• 1x BirdDog X1 Ultra 12x Zoom 4K PTZ Camera (White)
• 1x റിമോട്ട് കൺട്രോൾ
• 1x 12 VDC Power Supply
• 1x High-Speed HDMI Cable with Ethernet
• 1x USB 2.0 Type-A Male to Type-B Male Cable

ഉൽപ്പന്നം കഴിഞ്ഞുview

ചിത്രം 1: BirdDog X1 Ultra 4K PTZ Camera with included HDMI and USB cables. This image shows the camera from the front, highlighting its compact design and the two included cables.

ചിത്രം 2: ഫ്രണ്ട് view of the BirdDog X1 Ultra camera, showcasing the lens and the integrated 2.93" E-Ink display on the side, which provides essential camera information.

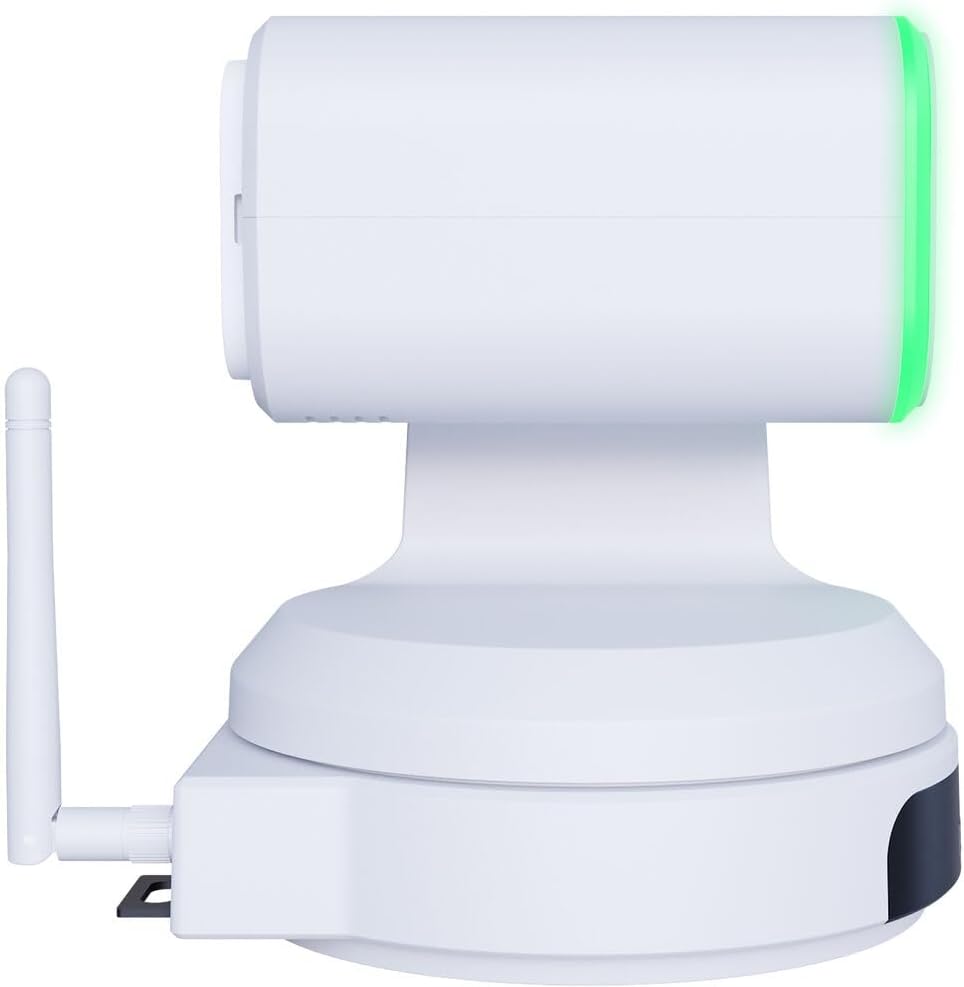

ചിത്രം 3: വശം view of the BirdDog X1 Ultra camera, illustrating the antenna for wireless connectivity and the sleek profile ഉപകരണത്തിൻ്റെ.

ചിത്രം 4: പിൻഭാഗം view of the BirdDog X1 Ultra camera, detailing the various connectivity ports including DC12V power input, RS232, USB3.0, HDMI, and PoE/LAN.

പ്രധാന ഘടകങ്ങൾ:

• ലെൻസ്: 12x optical zoom lens for capturing UHD 4K30 resolution video.
• ഇ-ഇങ്ക് ഡിസ്പ്ലേ: A 2.93" display providing real-time status and network information.
• Halo Tally: Built-in indicator for live production status.
• ആൻ്റിന: For Wi-Fi 5 connectivity.
• കണക്റ്റിവിറ്റി പോർട്ടുകൾ: DC12V, RS232, USB3.0, HDMI, PoE/LAN.

സജ്ജമാക്കുക

1. ഭൗതിക ബന്ധം

1. പവർ കണക്ഷൻ: Connect the included 12 VDC power supply to the DC12V port on the rear of the camera. Alternatively, if using Power over Ethernet (PoE), connect an Ethernet cable from a PoE-enabled switch to the PoE/LAN port.
2. വീഡിയോ ഔട്ട്പുട്ട്:
   • എച്ച്ഡിഎംഐ: Connect the included High-Speed HDMI Cable from the camera's HDMI output to your display or video switcher.
   • USB/UVC: Connect the included USB 2.0 Type-A Male to Type-B Male Cable from the camera's USB3.0 port to your computer for direct connection to applications like Microsoft Teams or Zoom.
3. നെറ്റ്വർക്ക് കണക്ഷൻ:
   • Wired (LAN/PoE): Connect an Ethernet cable to the PoE/LAN port for network access and NDI|HX3 support.
   • വയർലെസ് (വൈ-ഫൈ): Ensure the antenna is securely attached. The camera supports Wi-Fi 5. Refer to the operating section for Wi-Fi configuration.

2. പ്രാരംഭ പവർ ഓൺ

Once all connections are made, the camera will power on automatically. The E-Ink display will show boot-up information and then display network details and current video resolution.

പ്രവർത്തിക്കുന്നു

1. Basic Camera Control

The camera can be controlled via the included remote control, a web interface, or compatible NDI software.

• Pan/Tilt/Zoom (PTZ): Use the joystick on the remote control or the PTZ controls in the web interface to adjust the camera's pan, tilt, and zoom.
• ഫോക്കസ്: Adjust focus manually or use autofocus settings.
• സമ്പർക്കം: Control exposure settings including aperture, shutter speed, and gain. The camera features automatic exposure control.
• വൈറ്റ് ബാലൻസ്: Adjust color temperature for accurate color reproduction. The camera supports Kelvin control.

2. AI Auto Framing

The X1 Ultra features AI auto framing to automatically keep subjects in frame. This feature can be enabled and configured via the camera's web ഇൻ്റർഫേസ്.

3. NDI|HX3 and Network Configuration

The camera supports NDI|HX3 for low-latency, high-quality video transmission over IP networks.

1. ആക്സസ് ചെയ്യുന്നു Web ഇൻ്റർഫേസ്:
   • Ensure your computer is on the same network as the camera.
   • Locate the camera's IP address from the E-Ink display or by using BirdDog Central Lite software.
   • എ തുറക്കുക web ബ്രൗസറിൽ പ്രവേശിച്ച് ക്യാമറയുടെ ഐപി വിലാസം നൽകുക.
   • Log in using the default credentials (refer to the camera's documentation or the E-Ink display for initial login details).
2. Wi-Fi കോൺഫിഗറേഷൻ: ഉള്ളിൽ web interface, navigate to the network settings to connect the camera to your Wi-Fi network.
3. NDI Settings: Configure NDI stream settings, including resolution and bandwidth, within the web ഇൻ്റർഫേസ്.

4. USB/UVC Output

When connected via USB, the camera functions as a standard UVC (USB Video Class) device, compatible with most video conferencing applications like Microsoft Teams, Zoom, and OBS Studio. The USB output supports independent resolution from the HDMI/NDI outputs.

മെയിൻ്റനൻസ്

• വൃത്തിയാക്കൽ: ക്യാമറ ബോഡി വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലെൻസിന്, ലെൻസ് ക്ലീനിംഗ് തുണിയും പ്രത്യേക ലെൻസ് ക്ലീനിംഗ് ലായനിയും ഉപയോഗിക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• സംഭരണം: When not in use for extended periods, store the camera in a cool, dry place, away from direct sunlight and dust.
• ഫേംവെയർ അപ്‌ഡേറ്റുകൾ: ഇടയ്ക്കിടെ പരിശോധിക്കുക BirdDog official webസൈറ്റ് for firmware updates to ensure optimal performance and access to new features.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the official BirdDog webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുകയോ ചെയ്യുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.

ഉദ്യോഗസ്ഥൻ Webസൈറ്റ്: https://birddog.tv
