1. ആമുഖം
Thank you for choosing the Mcdodo 100W USB Charging Station, Model CH-1800. This device is designed to provide efficient and safe charging for multiple electronic devices simultaneously. Please read this manual thoroughly before use to ensure optimal performance and safety.

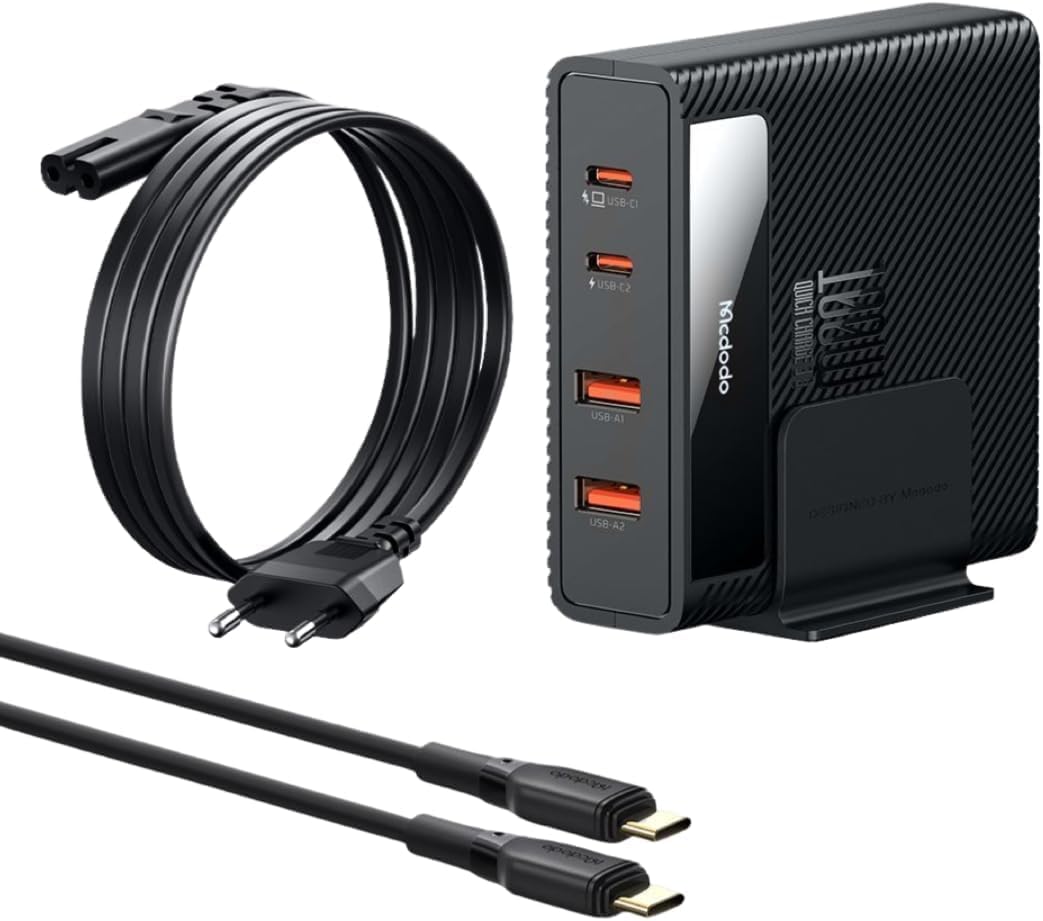

Figure 1: Mcdodo 100W USB Charging Station and accessories.
2. പാക്കേജ് ഉള്ളടക്കം
- 1 x Mcdodo 100W Multiport USB Charging Station
- 1 x 1.5m AC Cable
- 1 x 1.2M Type-C to Type-C Cable
- 1 x Welcome Guide (this manual)
3 പ്രധാന സവിശേഷതകൾ
- 4-Port 100W USB Charging: Equipped with 2 USB-C ports (up to 100W each) and 2 USB-A ports (up to 22.5W each) for simultaneous charging of up to 4 devices.
- PowiGaN Technology: Utilizes advanced GaN technology for increased power output in a compact size, balancing volume, efficiency, and temperature control.
- Superior Safety Mechanisms: Features upgraded temperature control, high-efficiency heat dissipation, and multiple protections including over-heating, over-charging, over-voltagഇ, ഓവർ കറൻ്റ്, ഷോർട്ട് സർക്യൂട്ട്.
- Dual Charging Position: Includes a supportable base allowing for both horizontal and vertical placement to suit various desk setups.
- സാർവത്രിക അനുയോജ്യത: Supports fast charging for a wide range of devices including iPhones, iPads, Android smartphones, MacBooks, and other USB-powered devices.
Figure 2: PowiGaN Technology for enhanced charging performance.
4. സജ്ജീകരണം
- എസി കേബിൾ ബന്ധിപ്പിക്കുക: Plug the provided 1.5m AC cable into the charging station and then into a wall outlet. The extended cable length allows for flexible placement.
- ചാർജിംഗ് സ്റ്റേഷൻ സ്ഥാപിക്കുക: Use the included supportable base to position the charging station either horizontally or vertically on your desk or preferred surface.
Figure 3: Flexible placement with the 1.5m AC cable.
Figure 4: Horizontal and vertical charging positions.
5. ഓപ്പറേഷൻ
The Mcdodo 100W USB Charging Station intelligently distributes power across its ports to optimize charging speed for connected devices. Below are the typical power outputs for various charging scenarios:
- സിംഗിൾ-പോർട്ട് ചാർജിംഗ്: Up to 100W for USB-C ports, up to 22.5W for USB-A ports.
- രണ്ട്-പോർട്ട് ചാർജിംഗ്: ഉദാample, 65W + 30W for two USB-C devices, or 65W + 18W for USB-C and USB-A.
- ത്രീ-പോർട്ട് ചാർജിംഗ്: Power is distributed accordingly, e.g., 45W + 30W + 18W.
- Four-Port Charging: Power is distributed across all four ports, e.g., 45W + 30W + 5V/4.5A + 5V/4.5A.
The station supports various fast charging protocols including PD (Power Delivery), QC (Quick Charge), FCP, SCP, and Apple 2.4A.
Figure 5: Power distribution across multiple ports.
Figure 6: Charging multiple devices at once.
വീഡിയോ 1: കഴിഞ്ഞുview of the Mcdodo 100W USB Charging Station's features and multi-device charging capability.
6 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | CH-1800 |
| മൊത്തം USB പോർട്ടുകൾ | 4 (2x യുഎസ്ബി ടൈപ്പ്-സി, 2x യുഎസ്ബി ടൈപ്പ്-എ) |
| പരമാവധി ഔട്ട്പുട്ട് പവർ | 100W |
| USB-C ഔട്ട്പുട്ട് | Up to 100W per port (dynamic distribution) |
| യുഎസ്ബി-എ put ട്ട്പുട്ട് | Up to 22.5W per port (dynamic distribution) |
| ഇൻപുട്ട് വോളിയംtage | 240 വോൾട്ട് (എസി) |
| മെറ്റീരിയൽ | ലോഹം |
| ഇനത്തിൻ്റെ ഭാരം | 1.15 പൗണ്ട് |
| പാക്കേജ് അളവുകൾ | 6.85 x 5.94 x 2.52 ഇഞ്ച് |
| പ്രത്യേക ഫീച്ചർ | Fast Charging, GaN Technology |
| നിറം | കറുപ്പ് |
7 സുരക്ഷാ വിവരങ്ങൾ
The Mcdodo 100W USB Charging Station is designed with multiple safety features to protect your devices and the charger itself:
- അമിത താപ സംരക്ഷണം: Advanced temperature control and high-efficiency heat dissipation prevent overheating during full load operation.
- അമിത ചാർജിംഗ് പരിരക്ഷ: Prevents devices from being overcharged, extending battery life.
- ഓവർ-വോളിയംtagഇ സംരക്ഷണം: അമിതമായ വോളിയത്തിനെതിരായ സംരക്ഷണങ്ങൾtagഇ ഇൻപുട്ട്.
- ഓവർ-കറന്റ് പരിരക്ഷ: കറന്റ് സർജുകളിൽ നിന്ന് സംരക്ഷിക്കുന്നു.
- ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം: ഷോർട്ട് സർക്യൂട്ട് ഉണ്ടായാൽ യാന്ത്രികമായി വൈദ്യുതി വിച്ഛേദിക്കുന്നു.
- Anti-Interference Protection: Ensures stable charging performance.
- ഇലക്ട്രോസ്റ്റാറ്റിക് സംരക്ഷണം: Guards against electrostatic discharge.
പ്രധാന സുരക്ഷാ മുൻകരുതലുകൾ:
- ചാർജർ വെള്ളത്തിലോ ഈർപ്പത്തിലോ തുറന്നുകാട്ടരുത്.
- ചാർജർ ഡിസ്അസംബ്ലിംഗ് ചെയ്യുകയോ പരിഷ്കരിക്കുകയോ ചെയ്യരുത്.
- കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
- ഉപയോഗിക്കുമ്പോൾ ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
Figure 7: Integrated safety protection mechanisms.
8. പ്രശ്നപരിഹാരം
- ഉപകരണം ചാർജ് ചെയ്യുന്നില്ല: Ensure the AC cable is securely plugged into both the charger and the wall outlet. Verify that the charging cable connected to your device is functional and properly inserted.
- വേഗത കുറഞ്ഞ ചാർജിംഗ്: Check if your device supports fast charging protocols (PD, QC). Ensure you are using a compatible fast-charging cable. The charging speed may also be affected by the number of devices connected and their power requirements.
- ചാർജർ ചൂടായി തോന്നുന്നു: It is normal for the charger to become warm during operation, especially when charging multiple devices at high power. If it becomes excessively hot, disconnect all devices and the AC power, and allow it to cool down.
9. പരിചരണവും പരിപാലനവും
- Clean the charging station with a soft, dry cloth. Do not use liquid cleaners or aerosols.
- ഉപയോഗത്തിലില്ലാത്തപ്പോൾ തണുത്തതും ഉണങ്ങിയതുമായ സ്ഥലത്ത് ചാർജർ സൂക്ഷിക്കുക.
- ചാർജർ താഴെയിടുകയോ ശക്തമായ ആഘാതങ്ങൾക്ക് വിധേയമാക്കുകയോ ചെയ്യുന്നത് ഒഴിവാക്കുക.
10. വാറൻ്റിയും പിന്തുണയും
This Mcdodo product comes with a 12 മാസ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ. ഈ വാറന്റി നിർമ്മാണ വൈകല്യങ്ങൾ ഉൾക്കൊള്ളുന്നു. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
ഇനിപ്പറയുന്ന കാരണങ്ങളാൽ ഉണ്ടാകുന്ന നാശനഷ്ടങ്ങൾ വാറൻ്റി കവർ ചെയ്യുന്നില്ല:
- ആകസ്മികമായ കേടുപാടുകൾ, ദുരുപയോഗം അല്ലെങ്കിൽ ദുരുപയോഗം.
- അനധികൃത അറ്റകുറ്റപ്പണികൾ അല്ലെങ്കിൽ പരിഷ്കാരങ്ങൾ.
- സാധാരണ തേയ്മാനം.
- Exposure to extreme temperatures or liquids.
For customer service and support, please refer to the contact information provided in your welcome guide or visit the official Mcdodo webസൈറ്റ്.
