ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your MB Quart XK2-113 5.25-inch 2-Way Coaxial Speaker System. Please read this manual thoroughly before installation and use to ensure proper function and longevity of your speakers.
Image: The MB Quart XK2-113 coaxial speaker system, highlighting its 180W power handling and super bullet tweeter design.
സുരക്ഷാ വിവരങ്ങൾ
- ഏതെങ്കിലും ഇലക്ട്രിക്കൽ ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വാഹനത്തിന്റെ ബാറ്ററി വിച്ഛേദിക്കുക.
- ഷോർട്ട് സർക്യൂട്ടുകൾ തടയാൻ എല്ലാ വയറിംഗും ശരിയായി ഇൻസുലേറ്റ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Mount speakers securely to avoid detachment during vehicle operation.
- Do not operate the speakers beyond their rated power handling capacity to prevent damage.
- ഏതെങ്കിലും ഇൻസ്റ്റാളേഷൻ ഘട്ടങ്ങളെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, ഒരു പ്രൊഫഷണൽ കാർ ഓഡിയോ ഇൻസ്റ്റാളറെ സമീപിക്കുക.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
1 അൺപാക്ക് ചെയ്യുന്നു
Carefully remove all components from the packaging. Verify that all items listed in the 'What's in the Box' section are present. The package includes the XK2-113 speakers and speaker wire.
2. ആവശ്യമായ ഉപകരണങ്ങൾ
- വയർ സ്ട്രിപ്പറുകൾ / കട്ടറുകൾ
- സ്ക്രൂഡ്രൈവർ സെറ്റ്
- ഡ്രിൽ ചെയ്യുക (പുതിയ മൗണ്ടിംഗ് ദ്വാരങ്ങൾ ആവശ്യമുണ്ടെങ്കിൽ)
- അളക്കുന്ന ടേപ്പ്
- ഇലക്ട്രിക്കൽ ടേപ്പ് അല്ലെങ്കിൽ ഹീറ്റ് ഷ്രിങ്ക് ട്യൂബിംഗ്
3. മൗണ്ടിംഗ്
The XK2-113 speakers are designed for easy installation in various factory settings. Ensure the mounting location has sufficient depth and clearance. The speakers have a 5.25-inch diameter. The required cut-out diameter is 4.48 inches, and the mounting depth from the flange is 2 inches.
Image: A technical diagram illustrating the dimensions of the speaker, including its 5.25-inch length and width, 2-inch mounting depth, and 4.48-inch cut-out width.
- Carefully remove the existing speaker from the desired mounting location.
- Verify that the MB Quart XK2-113 speaker fits the opening. If necessary, use a template to mark and cut a new opening, ensuring it matches the 4.48-inch cut-out diameter.
- Secure the speaker using appropriate screws, ensuring a snug fit without overtightening.

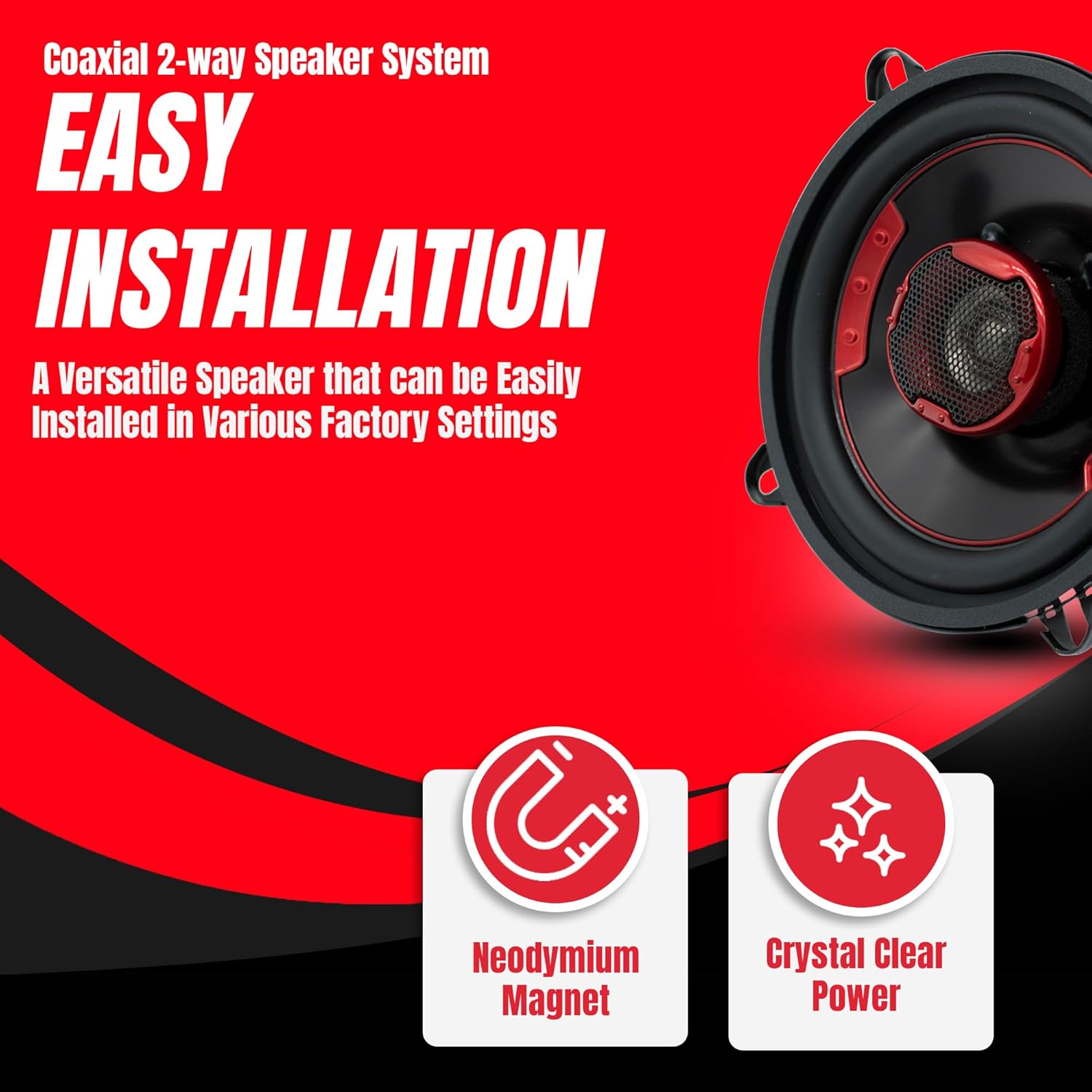

Image: The MB Quart XK2-113 speaker, emphasizing its design for easy installation, featuring a Neodymium magnet for efficient performance and crystal clear power delivery.
4. വയറിംഗ്
The speaker system includes speaker wire for connection. Ensure correct polarity (+ to + and - to -) when connecting the speakers to your ampലൈഫയർ അല്ലെങ്കിൽ ഹെഡ് യൂണിറ്റ്.
Image: A pair of red and black speaker wires, indicating their inclusion with the MB Quart XK2-113 speaker system for improved sound quality.
- Strip a small portion of insulation from the ends of the speaker wires.
- സ്പീക്കറിന്റെ പോസിറ്റീവ് (+) ടെർമിനൽ നിങ്ങളുടെ പോസിറ്റീവ് (+) ഔട്ട്പുട്ടുമായി ബന്ധിപ്പിക്കുക. ampലിഫയർ/ഹെഡ് യൂണിറ്റ്.
- സ്പീക്കറിന്റെ നെഗറ്റീവ് (-) ടെർമിനൽ നിങ്ങളുടെ നെഗറ്റീവ് (-) ഔട്ട്പുട്ടുമായി ബന്ധിപ്പിക്കുക. ampലിഫയർ/ഹെഡ് യൂണിറ്റ്.
- Secure all connections using crimp connectors, soldering, or electrical tape to prevent accidental disconnections or short circuits.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once installed, your MB Quart XK2-113 speakers are ready for use. These speakers are designed to deliver powerful and dynamic sound with a power handling capacity of 90 watts RMS and 180 watts peak power per pair.
- പവർ ഓൺ: Turn on your car's audio system.
- വോളിയം ക്രമീകരണം: Gradually increase the volume to a comfortable listening level. Avoid setting the volume to maximum for extended periods to prevent speaker damage.
- ഓഡിയോ ക്രമീകരണങ്ങൾ: Adjust bass, treble, and balance settings on your head unit to optimize sound quality according to your preference.
The speakers feature an 88dB sensitivity and a wide frequency response of 55Hz-22kHz, ensuring precise and clear audio reproduction across various music genres.
മെയിൻ്റനൻസ്
Regular maintenance helps ensure the longevity and optimal performance of your speakers.
- വൃത്തിയാക്കൽ: സ്പീക്കർ ഗ്രില്ലുകളും കോണുകളും മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് സൌമ്യമായി തുടയ്ക്കുക. കഠിനമായ രാസവസ്തുക്കളോ അബ്രസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- പരിശോധന: Periodically check all wiring connections to ensure they are secure and free from corrosion. Inspect the speaker surrounds for any signs of wear or damage.
- പാരിസ്ഥിതിക ഘടകങ്ങൾ: While durable, avoid exposing speakers to extreme moisture or direct sunlight for prolonged periods.
Image: Two MB Quart XK2-113 speakers, emphasizing their durable construction, 4 Ohms impedance, and 88 dB sensitivity for robust audio performance.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your MB Quart XK2-113 speakers, refer to the following troubleshooting guide:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സ്പീക്കറുകളിൽ നിന്ന് ശബ്ദമില്ല | അയഞ്ഞതോ തെറ്റായതോ ആയ വയറിംഗ് കണക്ഷനുകൾ No power to head unit/ampജീവപര്യന്തം ഓഡിയോ ഉറവിട പ്രശ്നം | Check all speaker and power connections for proper contact and polarity. Ensure head unit and amplifier are powered on. Verify audio source (radio, media player) is functioning correctly. |
| വികലമായ അല്ലെങ്കിൽ മോശം ശബ്ദ നിലവാരം | തെറ്റായ ഓഡിയോ ക്രമീകരണങ്ങൾ അമിത ശക്തിയുള്ള സ്പീക്കറുകൾ കേടായ സ്പീക്കർ കോൺ/സറൗണ്ട് | Adjust bass, treble, and balance settings on your head unit. ശബ്ദം കുറയ്ക്കുക അല്ലെങ്കിൽ പരിശോധിക്കുക amplifier gain settings to ensure speakers are not overdriven. Inspect speakers for physical damage. If damaged, replacement may be necessary. |
| ഇടവിട്ടുള്ള ശബ്ദം | അയഞ്ഞ വയറിംഗ് കണക്ഷൻ തകരാറുള്ള ഓഡിയോ കേബിൾ | എല്ലാ വയറിംഗ് കണക്ഷനുകളും പരിശോധിച്ച് സുരക്ഷിതമാക്കുക. Test with a different audio cable if applicable. |
സ്പെസിഫിക്കേഷനുകൾ
Key technical specifications for the MB Quart XK2-113 speaker system:
- മോഡലിൻ്റെ പേര്: XK2-113
- സ്പീക്കർ തരം: ഏകപക്ഷീയമായ
- സ്പീക്കർ വലിപ്പം: 5.25 ഇഞ്ച്
- പവർ ഹാൻഡ്ലിംഗ് (RMS): ഒരു ജോഡിക്ക് 90 വാട്ട്സ്
- പീക്ക് പവർ കൈകാര്യം ചെയ്യൽ: ഒരു ജോഡിക്ക് 180 വാട്ട്സ്
- സംവേദനക്ഷമത: 88 ഡി.ബി
- ഫ്രീക്വൻസി പ്രതികരണം: 55Hz-22kHz
- പ്രതിരോധം: 4 ഓം
- കട്ട് out ട്ട് വ്യാസം: 4.48 ഇഞ്ച്
- മൗണ്ടിംഗ് ഡെപ്ത്: 2 Inches (from flange)
- ഇനത്തിൻ്റെ ഭാരം: 4 പൗണ്ട് (ഒരു ജോഡിക്ക്)
- ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ: XK2-113 Speakers, Speaker Wire
- മെറ്റീരിയൽ: Plastic, Paper/Polypropylene (Inferred)
വാറൻ്റി വിവരങ്ങൾ
The MB Quart XK2-113 speaker system comes with a Limited Warranty. For specific terms and conditions, including duration and coverage details, please refer to the warranty card included with your product or visit the official MB Quart webസൈറ്റ്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
പിന്തുണ
For technical assistance, installation questions, or warranty inquiries, please contact MB Quart customer support. Contact information can typically be found on the MB Quart webസൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്ന പാക്കേജിംഗിൽ.
