SHEHDS Par IP65 വാട്ടർപ്രൂഫ് ഔട്ട്‌ഡോർ LED 18x18W RGBWA+UV Stagഇ ലൈറ്റ് ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the safe and effective operation of your SHEHDS Par IP65 Waterproof Outdoor LED 18x18W RGBWA+UV Stage Light. Please read this manual thoroughly before use and retain it for future reference.

The SHEHDS Par Light is a versatile lighting fixture designed for various applications, including stage performances, parties, weddings, and outdoor events. It features 18x18W RGBWA+UV LEDs, IP65 waterproof rating, and multiple control modes.

2 സുരക്ഷാ വിവരങ്ങൾ

• ഇലക്ട്രിക്കൽ സുരക്ഷ: വൈദ്യുതി വിതരണം വോളിയം ഉറപ്പാക്കുകtage matches the product's requirements (AC 100-240V, 50/60Hz). Always connect to a grounded outlet. Disconnect power before cleaning or servicing.
• ജല പ്രതിരോധം: This product is IP65 rated for outdoor use. While it is protected against water jets, avoid submerging the unit. Ensure all connections are properly sealed when used outdoors.
• താപനില: Do not operate the unit in extremely high or low temperatures. Ensure adequate ventilation.
• മൗണ്ടിംഗ്: Securely mount the fixture using appropriate hardware. Ensure the mounting surface can support the weight of the fixture.
• നേത്ര സുരക്ഷ: Do not look directly into the light source when the fixture is operating, as it can cause eye damage.
• അറ്റകുറ്റപ്പണികൾ: യൂണിറ്റ് സ്വയം നന്നാക്കാൻ ശ്രമിക്കരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview ഘടകങ്ങളും

The SHEHDS Par Light is constructed with a durable aluminum casing and features a fanless design for silent operation. It includes a double bracket for flexible mounting options.

Image: The SHEHDS Par IP65 Waterproof Outdoor LED Stage Light, showcasing its robust design and water resistance with water splashing around it.

3.1 നിയന്ത്രണ പാനലും കണക്ഷനുകളും

The rear panel of the fixture houses the control interface and various input/output ports.

Image: A close-up of the rear control panel, highlighting the DMX IN, DMX OUT, POWER IN, POWER OUT ports, the display screen, and control buttons (MENU, UP, DOWN, ENTER).

• ഡിസ്പ്ലേ സ്ക്രീൻ: Shows current mode and parameter settings.
• മെനു ബട്ടൺ: മെനു ഓപ്ഷനുകളിലൂടെ നാവിഗേറ്റ് ചെയ്യുന്നു.
• മുകളിലേക്ക്/താഴ്ന്ന ബട്ടണുകൾ: Adjust parameter values.
• എന്റർ ബട്ടൺ: തിരഞ്ഞെടുക്കലുകൾ സ്ഥിരീകരിക്കുന്നു.
• DMX ഇൻ/ഔട്ട്: For DMX512 signal connection.
• പവർ ഇൻ/ഔട്ട്: For power connection and daisy-chaining multiple units.
• Vent-Hole: For heat dissipation (though fanless, proper airflow is still beneficial).

3.2 പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

Image: The SHEHDS Par Light package contents, showing the light fixture, two mounting brackets, a power cable, a DMX cable, and the user manual.

• SHEHDS Par Light Fixture
• മൗണ്ടിംഗ് ബ്രാക്കറ്റുകൾ (2)
• പവർ കേബിൾ
• DMX കേബിൾ
• ഉപയോക്തൃ മാനുവൽ

4. സജ്ജീകരണം

4.1 മൗണ്ടിംഗ്

The fixture can be mounted in various positions using the included double bracket:

• ഫ്ലോർ മൗണ്ട്: Position the fixture on a stable, level surface.
• വാൾ മൗണ്ട്: Secure the bracket to a sturdy wall using appropriate screws (not included).
• സീലിംഗ് മൗണ്ട്: Attach the bracket to a ceiling truss or beam, ensuring it is securely fastened.
• Truss Mount: Use compatible clamps (not included) to attach the bracket to a lighting truss.

Always ensure the fixture is securely fastened and that any overhead mounting uses a safety cable (not included) as an additional precaution.

4.2 പവർ കണക്ഷൻ

Connect the provided power cable to the POWER IN port on the fixture and then to a suitable power outlet (AC 100-240V, 50/60Hz). Multiple units can be daisy-chained using the POWER OUT port to connect to the POWER IN of another fixture, provided the total power consumption does not exceed the circuit's capacity.

4.3 DMX കണക്ഷൻ (ഓപ്ഷണൽ)

For DMX control, connect a DMX controller to the DMX IN port of the first fixture using a DMX cable. To control multiple fixtures, connect the DMX OUT of the first fixture to the DMX IN of the next, and so on, in a daisy-chain configuration.

5 ഓപ്പറേറ്റിംഗ് മോഡുകൾ

The SHEHDS Par Light offers several operational modes, selectable via the control panel.

5.1 നിയന്ത്രണ പാനൽ പ്രവർത്തനം

Use the MENU button to cycle through the main settings. Use UP/DOWN to change values and ENTER to confirm.

5.2 DMX512 Mode

This mode allows external control via a DMX controller. The fixture supports 6 or 10 DMX channels. Set the DMX address using the control panel. The DMX address will be retained even after power cycling.

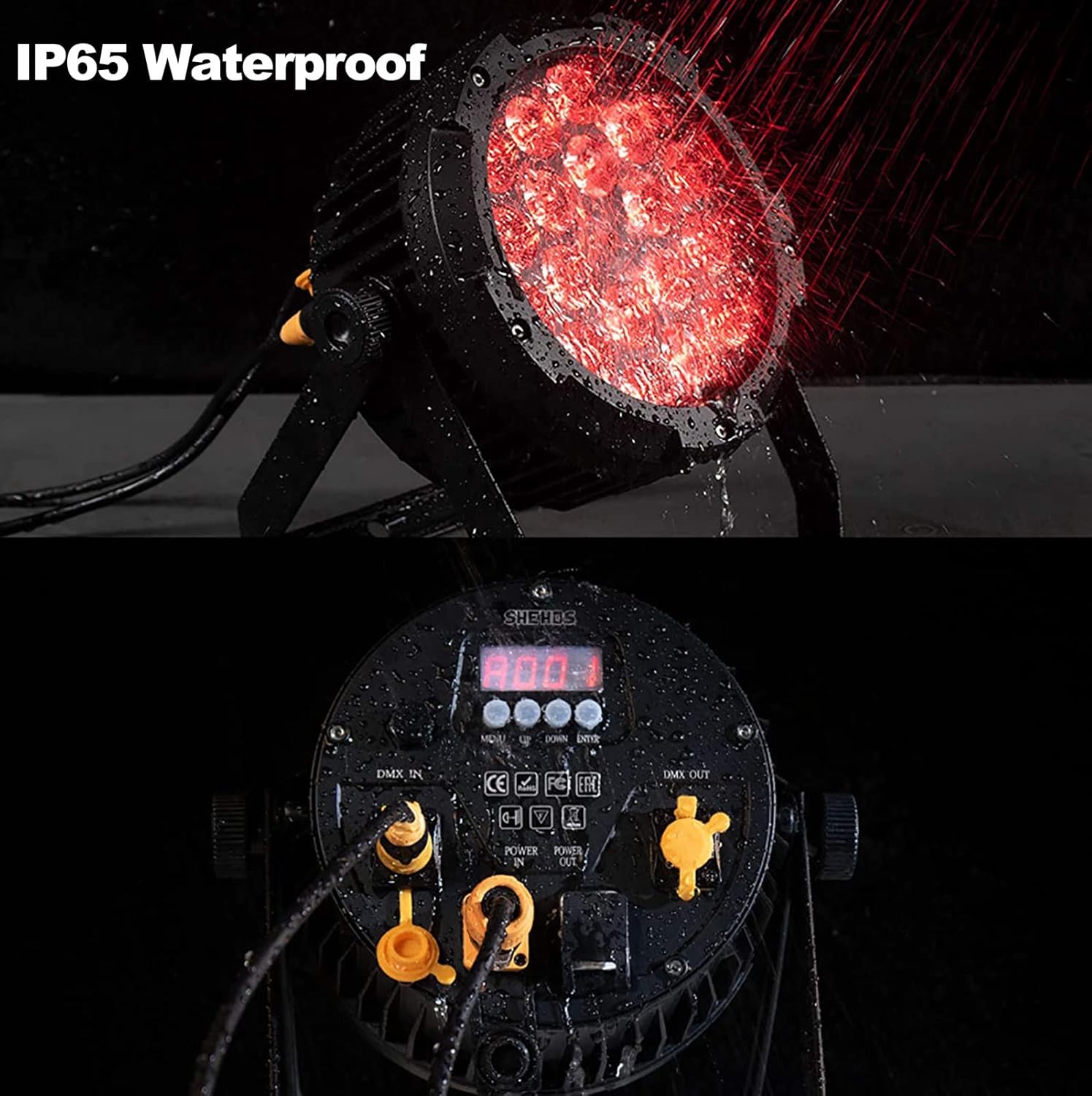

Image: The control panel of the SHEHDS Par Light, shown with water droplets, demonstrating its IP65 waterproof capability. This panel is used to set DMX addresses and other operational parameters.

DMX Channel Functions (Example - refer to specific DMX chart for full details):

Note: The exact DMX channel assignments may vary. Refer to the on-screen menu or a dedicated DMX chart for precise control values.

5.3 ഓട്ടോ റൺ മോഡ്

The fixture will cycle through pre-programmed light shows automatically. Select this mode from the control panel and adjust speed if available.

5.4 Sound Activated Mode

The light will react to ambient sound, changing patterns and colors in sync with music. Adjust sensitivity via the control panel.

5.5 സ്ട്രോബ് മോഡ്

Produces a flashing light effect. Adjust the strobe speed and intensity using the control panel.

5.6 സ്റ്റാൻഡ് എലോൺ മോഡ്

Operates independently without external control. Select desired static colors or effects directly from the control panel.

Image: Six SHEHDS Par Lights demonstrating the full spectrum of RGBWA+UV colors, including red, green, purple, blue, white, and amber output, showcasing the versatility of the 6-in-1 LEDs.

5.7 മാസ്റ്റർ/സ്ലേവ് മോഡ്

Link multiple fixtures together where one acts as the "Master" and others as "Slaves." The Slave units will mimic the Master's operation. Connect DMX OUT of the Master to DMX IN of the first Slave, and so on.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

Regular cleaning helps maintain optimal light output and extends the lifespan of the fixture.

• വൃത്തിയാക്കുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക.
• Use a soft, lint-free cloth to wipe the exterior casing.
• For lenses, use a soft cloth and a mild glass cleaner. Avoid abrasive materials.

6.2 സംഭരണം

When not in use, store the fixture in a dry, dust-free environment. If storing for extended periods, consider using the original packaging or a protective case.

7. പ്രശ്‌നപരിഹാരം

8 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ: 18w waterproof
• പ്രകാശ സ്രോതസ്സ്: 18x18W RGBWA+UV LEDs (6-in-1)
• വൈദ്യുതി ഉപഭോഗം: 324 വാട്ട്സ്
• വാല്യംtage: എസി 100-240V, 50/60Hz
• മെറ്റീരിയൽ: അലുമിനിയം
• IP റേറ്റിംഗ്: IP65 വാട്ടർപ്രൂഫ്
• ബീം ആംഗിൾ: 40 ഡിഗ്രി
• നിയന്ത്രണ മോഡുകൾ: DMX512, Auto Run, Sound Activated, Strobe, Stand Alone, Master/Slave
• DMX ചാനലുകൾ: 6/10 ചാനലുകൾ
• ഉൽപ്പന്ന അളവുകൾ: 9.8"L x 5.7"W x 10.6"H (24.9cm L x 14.5cm W x 26.9cm H)
• ഇനത്തിൻ്റെ ഭാരം: 10.73 പൗണ്ട് (4.87 കി.ഗ്രാം)
• ഫീച്ചറുകൾ: Fanless Muted Design, Efficient Optics Lens

Image: A diagram showing the 40-degree beam angle of the light, indicating its spread and intensity over distance.

ചിത്രം: ഒന്നിലധികം views of the SHEHDS Par Light, detailing its dimensions (27cm width, 25cm height, 14.5cm depth) and weight (5KG).

9. വാറൻ്റിയും പിന്തുണയും

SHEHDS products are designed for reliability and performance. This product comes with:

• 1 മാസത്തെ മാറ്റിസ്ഥാപിക്കൽ: For manufacturing defects or significant malfunctions within the first month of purchase.
• 1 വർഷത്തെ വാറൻ്റി: വാങ്ങിയ തീയതി മുതൽ ഒരു വർഷത്തേക്ക് മെറ്റീരിയലുകളിലെയും വർക്ക്‌മാൻഷിപ്പിലെയും പോരായ്മകൾ പരിരക്ഷിക്കുന്നു.

For technical support, warranty claims, or service inquiries, please contact SHEHDS customer service through your purchase platform or visit the official SHEHDS store online.

Image: Icons representing SHEHDS customer support, including instant customer service, 1-month replacement policy, and a 1-year warranty.
