ആമുഖം
This manual provides detailed instructions for the FIDECO M.2 NVMe SATA SSD Cloner Dock. This versatile device supports both M.2 NVMe and SATA SSDs, offering high-speed data transfer and convenient offline cloning capabilities. Please read this manual thoroughly before use to ensure proper operation and maximize the product's potential.
പ്രധാന സവിശേഷതകൾ
- Wide SSD Compatibility: Supports M-Key or M+B Key M.2 PCIe NVMe SSDs and M+B Key M.2 SATA SSDs. Compatible with 2230/2242/2260/2280/22110 M.2 SSD sizes.
- ഹൈ-സ്പീഡ് ഡാറ്റ ട്രാൻസ്ഫർ: Utilizes USB 3.2 Gen 2 standard with UASP support, achieving theoretical speeds up to 20Gbps.
- Offline Cloning Function: Allows direct SSD-to-SSD cloning without a computer.
- പ്ലഗ് ആൻഡ് പ്ലേ: Driver-free operation for Windows, Mac OS, and Linux systems.
- യൂണിവേഴ്സൽ കണക്റ്റിവിറ്റി: Includes a USB-C to USB-C/A cable for compatibility with various devices.
- Aluminum Design: ഈടുനിൽക്കുന്നതും കാര്യക്ഷമവുമായ താപ വിസർജ്ജനം.
പാക്കേജ് ഉള്ളടക്കം
- FIDECO M.2 NVMe SATA SSD Cloner Dock
- USB-C മുതൽ USB-C/A കേബിൾ വരെ
- പവർ അഡാപ്റ്റർ
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
ഉൽപ്പന്നം കഴിഞ്ഞുview
Familiarize yourself with the components of your FIDECO M.2 NVMe SATA SSD Cloner Dock.
Figure 1: Product Diagram - This image shows the top and side views of the FIDECO M.2 NVMe SATA SSD Cloner Dock, highlighting key components such as SSD indicators, SSD slots (A and B), PC mode indicator, Clone mode indicator, Clone button, Power switch, USB-C port, and DC 5V power port. Dimensions are also indicated.
- SSD Slot A (Source): Insert the source M.2 SSD here for cloning or data access.
- SSD Slot B (Target): Insert the target M.2 SSD here for cloning or data access.
- SSD Indicators (25%, 50%, 75%, 100%): Show cloning progress or SSD activity.
- PC Mode Indicator: Lights up when connected to a computer.
- Clone Mode Indicator: Lights up when in offline cloning mode.
- Clone Button: ഓഫ്ലൈൻ ക്ലോണിംഗ് പ്രക്രിയ ആരംഭിക്കുന്നു.
- ഓഫ്/ഓൺ സ്വിച്ച്: ഉപകരണം ഓൺ അല്ലെങ്കിൽ ഓഫ് ചെയ്യുന്നു.
- യുഎസ്ബി-സി പോർട്ട്: Connects the dock to your computer.
- DC 5V പവർ പോർട്ട്: പവർ അഡാപ്റ്ററുമായി ബന്ധിപ്പിക്കുന്നു.
സജ്ജമാക്കുക
Connecting to a Computer (PC Mode)
- Ensure the FIDECO dock is powered off using the OFF/ON switch.
- Insert your M.2 NVMe or SATA SSD(s) into the appropriate slots (A and/or B). Ensure they are fully seated.
- Connect the power adapter to the DC 5V port on the dock and plug it into a power outlet.
- Connect the USB-C cable from the dock's USB-C port to an available USB-C or USB-A port on your computer.
- Turn on the FIDECO dock using the OFF/ON switch. The PC mode indicator light will illuminate.
- Your computer should automatically detect the SSD(s). For new SSDs, you may need to initialize and format them through Disk Management (Windows) or Disk Utility (Mac OS) before use.
Figure 2: PC Mode Connectivity - This image illustrates how to connect the FIDECO dock to both a laptop via USB-C for 20Gbps transfer and a desktop PC via USB-A for 10Gbps transfer, demonstrating its versatile connectivity options.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
ഓഫ്ലൈൻ ക്ലോണിംഗ്
The offline cloning function allows you to duplicate an SSD without connecting to a computer. This is ideal for system backups or drive upgrades.
പ്രധാന കുറിപ്പ്:
- The target SSD (Slot B) capacity must be equal to or greater than the source SSD (Slot A) capacity.
- Do not mix NVMe and SATA SSDs during offline cloning or data transfer. Only clone NVMe to NVMe, or SATA to SATA. If you insert both NVMe and SATA SSDs simultaneously, only SSD A will be recognized.
- All data on the target SSD (Slot B) will be erased during the cloning process. Please back up any important data before proceeding.
- Ensure the FIDECO dock is powered off.
- തിരുകുക source SSD (the drive you want to copy from) into സ്ലോട്ട് എ.
- തിരുകുക target SSD (the drive you want to copy to) into സ്ലോട്ട് ബി.
- Connect the power adapter to the DC 5V port on the dock and plug it into a power outlet. Do NOT connect the USB cable to a computer for offline cloning.
- Turn on the FIDECO dock using the OFF/ON switch. The white indicator lights for SSD A and SSD B, and the blue clone indicator light, will illuminate.
- അമർത്തിപ്പിടിക്കുക ക്ലോൺ ബട്ടൺ for approximately 5 seconds until the 25% indicator light starts blinking blue. This confirms the cloning process has started.
- The 25%, 50%, 75%, and 100% indicator lights will progressively illuminate and blink to show the cloning progress.
- Once all four blue lights are solid (not blinking), the cloning process is complete. If all four blue lights are blinking, it indicates a cloning failure.

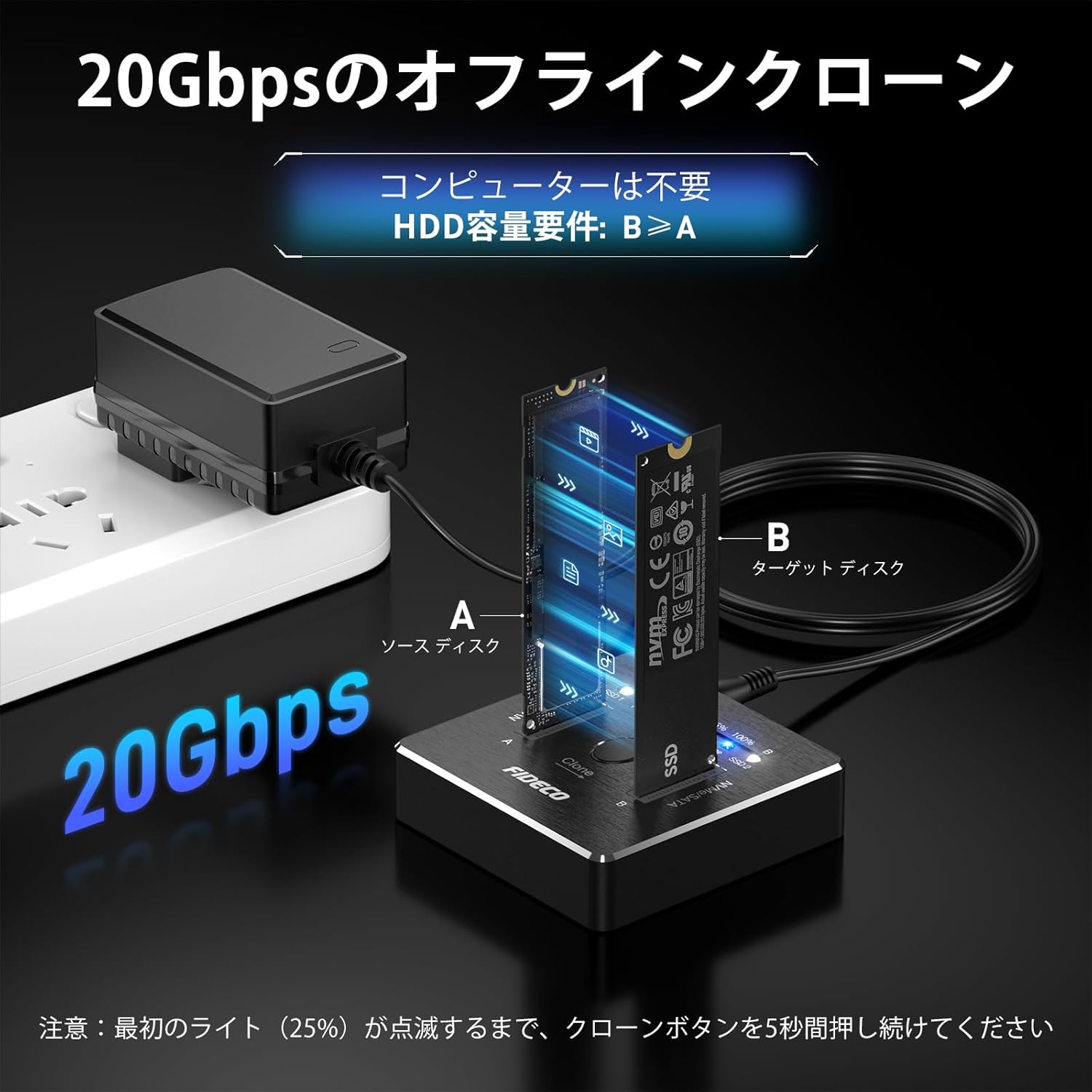

Figure 3: Offline Cloning Setup - This image demonstrates the setup for offline cloning, showing the FIDECO dock connected only to its power adapter, with a source SSD in slot A and a target SSD in slot B. The 20Gbps speed is highlighted, and a note indicates that no computer is required and target capacity must be greater than or equal to source capacity.
ചിത്രം 4: ഓഫ്ലൈൻ ക്ലോണിംഗ് ഘട്ടങ്ങൾ - This image provides a visual step-by-step guide for the offline cloning process, including checking disk management, inserting SSDs, connecting power, holding the clone button, and interpreting the progress lights.
മെയിൻ്റനൻസ്
- ഉപകരണം വൃത്തിയായും പൊടിയില്ലാതെയും സൂക്ഷിക്കുക. വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക.
- തീവ്രമായ ഊഷ്മാവ്, ഈർപ്പം അല്ലെങ്കിൽ നേരിട്ടുള്ള സൂര്യപ്രകാശം എന്നിവയിലേക്ക് ഉപകരണം എക്സ്പോഷർ ചെയ്യുന്നത് ഒഴിവാക്കുക.
- Do not touch the SSDs during operation, as they may become warm due to heat dissipation.
- ഉപയോഗത്തിലില്ലാത്തപ്പോൾ തണുത്തതും ഉണങ്ങിയതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.
ചിത്രം 5: കാര്യക്ഷമമായ താപ വിസർജ്ജനം - This image illustrates the efficient heat dissipation design of the FIDECO dock, with a note advising not to touch the SSDs during operation due to potential warmth.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം / പരിഹാരം |
|---|---|
| New SSD not recognized by computer. | New HDDs/SSDs need to be initialized and formatted before they can be recognized by your computer. Use Disk Management (Windows) or Disk Utility (Mac OS). |
| Offline cloning fails (all 4 blue lights blinking). |
|
| Only one SSD is recognized in PC mode when two are inserted. | This device does not support simultaneous recognition of M.2 NVMe and M.2 SATA SSDs in PC mode. Ensure both SSDs are of the same type (both NVMe or both SATA) if you intend to access both simultaneously, or access them one at a time. |
| മന്ദഗതിയിലുള്ള ട്രാൻസ്ഫർ വേഗത. |
|
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ഫിഡെക്കോ |
| മോഡൽ നമ്പർ | M2288 |
| പിന്തുണയ്ക്കുന്ന SSD തരങ്ങൾ | M.2 NVMe (M-Key, M+B Key), M.2 SATA (M+B Key) |
| പിന്തുണയ്ക്കുന്ന M.2 SSD വലുപ്പങ്ങൾ | 2230, 2242, 2260, 2280, 22110 |
| ഇൻ്റർഫേസ് | USB 3.2 Gen 2 ടൈപ്പ്-സി |
| ട്രാൻസ്ഫർ സ്പീഡ് | 20Gbps വരെ (സൈദ്ധാന്തികം) |
| ഫീച്ചറുകൾ | Offline Clone, UASP, TRIM |
| അനുയോജ്യത | വിൻഡോസ്, മാക് ഒഎസ്, ലിനക്സ് |
| ഉൽപ്പന്ന അളവുകൾ | 6.8 x 6.8 x 1.75 സെ.മീ |
| ഉൽപ്പന്ന ഭാരം | 0.34 കി.ഗ്രാം |
വാറൻ്റിയും പിന്തുണയും
FIDECO products come with a standard manufacturer's warranty. For firmware updates, technical support, or any other inquiries, please contact FIDECO customer service at സപ്പോർട്ട്@fideco.cn.
