ആമുഖം
The Stinger HORIZON10 is a state-of-the-art 10.1-inch universal car stereo designed to enhance your in-vehicle entertainment and connectivity. Featuring a 1280x800 HD weather-resistant touchscreen, wireless Apple CarPlay and Android Auto, advanced audio controls, and multiple camera inputs, the HORIZON10 provides a comprehensive and intuitive user experience. This manual provides detailed instructions for setting up, operating, maintaining, and troubleshooting your new car stereo.
Image: The Stinger HORIZON10 Infotainment System, showcasing അതിന്റെ മിനുസമാർന്ന രൂപകൽപ്പനയും ഉപയോക്തൃ ഇന്റർഫേസും.
ബോക്സിൽ എന്താണുള്ളത്
Upon unboxing your Stinger HORIZON10, please verify that all the following components are included:
- 10.1" Multimedia Touchscreen Display
- റേഡിയോ മൊഡ്യൂൾ
- ഡിസ്പ്ലേ ബ്രാക്കറ്റ്
- Nose Bracket - Radio Bracket
- LVDS കണക്റ്റർ പിൻ കവർ
- സ്ക്രൂകൾ
- വാട്ടർപ്രൂഫ് പ്ലഗ്
- 16 പിൻ AV ഹാർനെസ്
- 12 പിൻ പ്രീ-ഔട്ട് ഹാർനെസ്
- 14 പിൻ ഡാറ്റ ഹാർനെസ്
- 26 Pin Power Harness LVDS Display Cable
- ബാഹ്യ മൈക്രോഫോൺ
- ജിപിഎസ് ആൻ്റിന
- GPS Mounting Plate

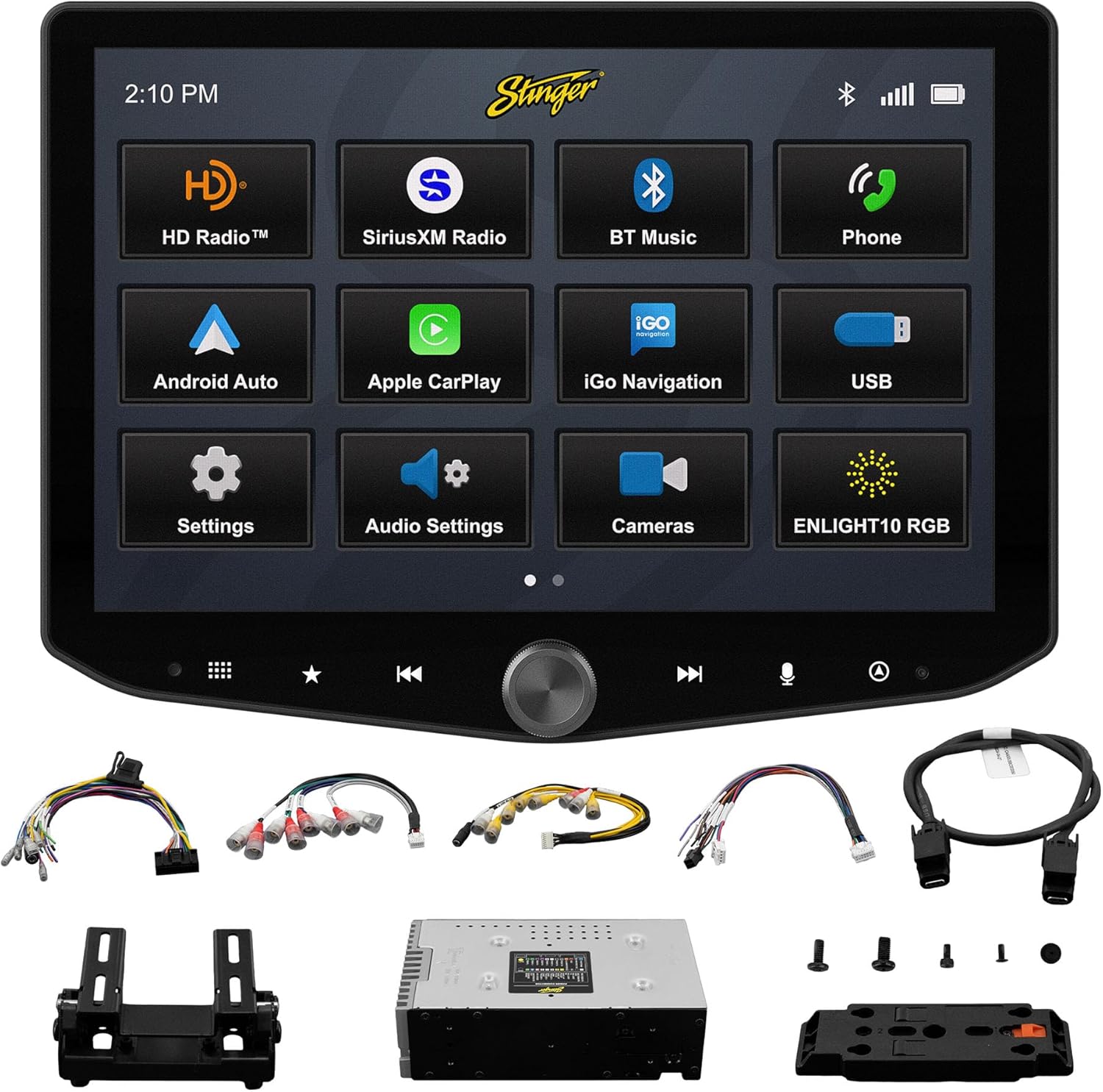

Image: All components included with the Stinger HORIZON10 car stereo system.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Professional installation is highly recommended for the Stinger HORIZON10 to ensure proper functionality and integration with your vehicle's electrical system. This unit is designed for universal compatibility, but specific vehicle dash kits, wiring harness interfaces, or antenna adapters may be required and are sold separately.
പ്രാരംഭ സജ്ജീകരണ ഘട്ടങ്ങൾ:
- മൗണ്ടിംഗ്: Securely mount the display and radio module using the provided brackets and screws. Ensure proper ventilation around the unit.
- വയറിംഗ്: Connect the 16-pin AV harness, 12-pin pre-out harness, 14-pin data harness, and 26-pin power harness LVDS display cable to the corresponding ports on the radio module and your vehicle's wiring system. Refer to your vehicle's specific wiring diagram if necessary.
- ബാഹ്യ കണക്ഷനുകൾ: Connect the external microphone for hands-free calling and the GPS antenna for navigation functionality.
- പവർ ഓൺ: Once all connections are secure, power on your vehicle to initiate the stereo. The unit should boot up and display the Stinger logo.
- പ്രാരംഭ കോൺഫിഗറേഷൻ: Follow any on-screen prompts for initial setup, such as language selection and time zone.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
ടച്ച്സ്ക്രീൻ ഇന്റർഫേസ്
The HORIZON10 features a large 10.1" 1280x800 HD floating touchscreen with anti-glare and anti-fingerprint film protection. Navigate through menus and applications by tapping, swiping, and pinching on the screen. The capacitive touch panel buttons and machined aluminum anodized knob provide additional tactile control.
ചിത്രം: വിശദമായത് view of the Stinger HORIZON10 touchscreen, highlighting its capacitive touch buttons and anodized knob.
വയർലെസ്സ് Apple CarPlay & Android Auto
Connect your iPhone or Android phone wirelessly to access navigation, calls, messages, music, and more directly on the HORIZON10 display. Wired connections are also supported via the USB-C input, which also provides fast 3A phone charging.
Image: The Stinger HORIZON10 displaying the Apple CarPlay interface wirelessly connected to an iPhone.
Image: The Stinger HORIZON10 displaying the Android Auto interface wirelessly connected to an Android phone.
Bluetooth 5.1 & Wi-Fi Connectivity
The unit supports dual phone connections for fast hands-free calling and music streaming via Bluetooth 5.1 A2DP. Wi-Fi connectivity enables additional features and updates.
വിപുലമായ ഓഡിയോ സവിശേഷതകൾ
Customize your sound experience with the 15-band adjustable EQ, 6 user EQ presets, and built-in crossover with HPF & LPF. The system offers 4.5 Vrms & 8ch RCA outputs with subwoofer control, and a Toslink (optical) audio output (48 kHz variable) for high-fidelity sound.
Image: Screenshot of the Stinger HORIZON10's advanced audio settings, showing the 15-band equalizer.
ക്യാമറ ഇൻപുട്ടുകൾ
Integrate up to four cameras (front/rear dashcam, blind spot cameras, backup camera) for enhanced safety and visibility. The system supports both AHD 720p and CVBS 480p camera inputs.
Image: The Stinger HORIZON10 displaying multiple camera views, illustrating its 4 camera input capability.
റേഡിയോ ട്യൂണർ
Enjoy a wide variety of audio content with the built-in HD AM/FM radio tuner. The unit is also SiriusXM-Ready (SiriusXM Tuner Sold Separately).
Image: The Stinger HORIZON10 displaying the HD Radio interface, showing available stations.
USB & HDMI Inputs
The unit includes two USB-A inputs, one USB-C input (with 3A charging), and one HDMI input for media playback or mirroring.
ഇഷ്ടാനുസൃതമാക്കൽ
Personalize your experience by changing the background image and rearranging Home screen icons for easier access to your most used features.
onX Offroad App
The HORIZON10 includes a free 3-month trial of the onX GPS navigation off-roading map app. Register on the Stinger website to activate your trial.
ഉൽപ്പന്ന വീഡിയോ കഴിഞ്ഞുview
വീഡിയോ: ഒരു ഉദ്യോഗസ്ഥൻview of the Stinger HORIZON10's key features and capabilities.
മെയിൻ്റനൻസ്
നിങ്ങളുടെ സ്റ്റിംഗർ HORIZON10 ന്റെ ദീർഘായുസ്സും ഒപ്റ്റിമൽ പ്രകടനവും ഉറപ്പാക്കാൻ, ഈ പരിപാലന മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുക:
- സ്ക്രീൻ ക്ലീനിംഗ്: ടച്ച്സ്ക്രീൻ മൃദുവായി തുടയ്ക്കാൻ മൃദുവായ, ലിന്റ് രഹിത തുണി ഉപയോഗിക്കുക. കഠിനമായ പാടുകൾക്ക്, ചെറുതായി dampതുണിയിൽ വെള്ളം അല്ലെങ്കിൽ സ്ക്രീൻ-സേഫ് ക്ലീനർ ഉപയോഗിക്കുക. ഉരച്ചിലുകൾ ഉള്ള വസ്തുക്കളോ കഠിനമായ രാസവസ്തുക്കളോ ഒഴിവാക്കുക.
- കാലാവസ്ഥ പ്രതിരോധം: While the display is IP65 weather-resistant, the radio chassis is not. Avoid direct exposure of the main unit to water or excessive moisture.
- പൊതു പരിചരണം: Keep the unit free from dust and debris. Ensure all connections remain secure.
Image: The Stinger HORIZON10 display with water droplets, demonstrating its IP65 weather-resistant feature.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your Stinger HORIZON10, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| പവർ ഇല്ല | അയഞ്ഞ വൈദ്യുതി കണക്ഷൻ, ഫ്യൂസ് പൊട്ടി, വാഹന ബാറ്ററി പ്രശ്നം. | Check all power connections. Inspect vehicle fuses. Ensure vehicle battery is charged. |
| ഓഡിയോ ഔട്ട്പുട്ട് ഇല്ല | Incorrect audio settings, loose speaker wires, ampലൈഫയർ പ്രശ്നം. | Verify audio settings (volume, mute, source). Check speaker wire connections. Consult an audio specialist if using an external ampജീവൻ. |
| കാർപ്ലേ/ആൻഡ്രോയിഡ് ഓട്ടോ കണക്റ്റ് ചെയ്യുന്നില്ല | Bluetooth/Wi-Fi off on phone, incorrect pairing, phone software issue. | Ensure Bluetooth and Wi-Fi are enabled on your phone. Re-pair the device. Restart both the phone and the HORIZON10 unit. Update phone OS. |
| ടച്ച്സ്ക്രീൻ പ്രതികരിക്കുന്നില്ല | Temporary software glitch, excessive dirt/moisture on screen. | Perform a soft reset (refer to device settings for reset option). Clean the screen thoroughly. If persistent, contact support. |
| മോശം റേഡിയോ സ്വീകരണം | Antenna not connected, damaged antenna, weak signal area. | Check antenna connection. Consider a signal booster if in a weak reception area. |
If the problem persists after attempting these solutions, please contact Stinger customer support.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | 10.1" - IX210 |
| ഉൽപ്പന്ന അളവുകൾ | 12.75 x 7.5 x 9.75 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 6.98 പൗണ്ട് |
| ഡിസ്പ്ലേ വലിപ്പം | 10.1 ഇഞ്ച് |
| ഡിസ്പ്ലേ റെസല്യൂഷൻ | 1280x800 HD |
| കാലാവസ്ഥ പ്രതിരോധം | IP65 (Display only) |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | Bluetooth 5.1 A2DP, Wi-Fi |
| കൺട്രോളർ തരം | സ്മാർട്ട്ഫോൺ, ടച്ച്സ്ക്രീൻ |
| USB ഇൻപുട്ടുകൾ | 2x USB-A, 1x USB-C (3A charging) |
| HDMI പോർട്ടുകൾ | 1 |
| ക്യാമറ ഇൻപുട്ടുകൾ | 4 (AHD 720p / CVBS 480p compatible) |
| ഓഡിയോ put ട്ട്പുട്ട് മോഡ് | സ്റ്റീരിയോ |
| സറൗണ്ട് സൗണ്ട് ചാനൽ കോൺഫിഗറേഷൻ | 7.1 |
| ചാനലുകളുടെ എണ്ണം | 8 |
| EQ | 15-band adjustable EQ, 6 user presets |
| ആർസിഎ pട്ട്പുട്ടുകൾ | 4.5 Vrms & 8ch with subwoofer control |
| ഒപ്റ്റിക്കൽ ഓഡിയോ ഔട്ട്പുട്ട് | Toslink (48 kHz variable) |
വാറൻ്റി വിവരങ്ങൾ
For detailed warranty information regarding your Stinger HORIZON10, please refer to the warranty card included with your product or visit the official STINGER website. Warranty terms and conditions may vary and are subject to the manufacturer's policy.
ഉപഭോക്തൃ പിന്തുണ
Should you require further assistance, technical support, or have questions not covered in this manual, please contact STINGER customer service through their official webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ ഉൽപ്പന്ന ഡോക്യുമെന്റേഷനോടൊപ്പം നൽകിയിരിക്കുന്ന ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ.
സ്റ്റിംഗർ ഒഫീഷ്യൽ Webസൈറ്റ്: www.stinger.com
