HTRC C6X2 ഡ്യുവൽ RC ബാറ്ററി ചാർജർ ഇൻസ്ട്രക്ഷൻ മാനുവൽ

ആമുഖം

Thank you for choosing the HTRC C6X2 Dual RC Battery Charger. This advanced charger is designed for versatility and efficiency, capable of simultaneously charging two different battery types across its dual channels. It supports a wide range of battery chemistries, including LiPo, LiHV, Li-ion, LiFe, NiCD, NiMH, and PB batteries, making it an ideal solution for RC enthusiasts. This manual provides essential information for safe and effective operation, setup, and maintenance of your charger.

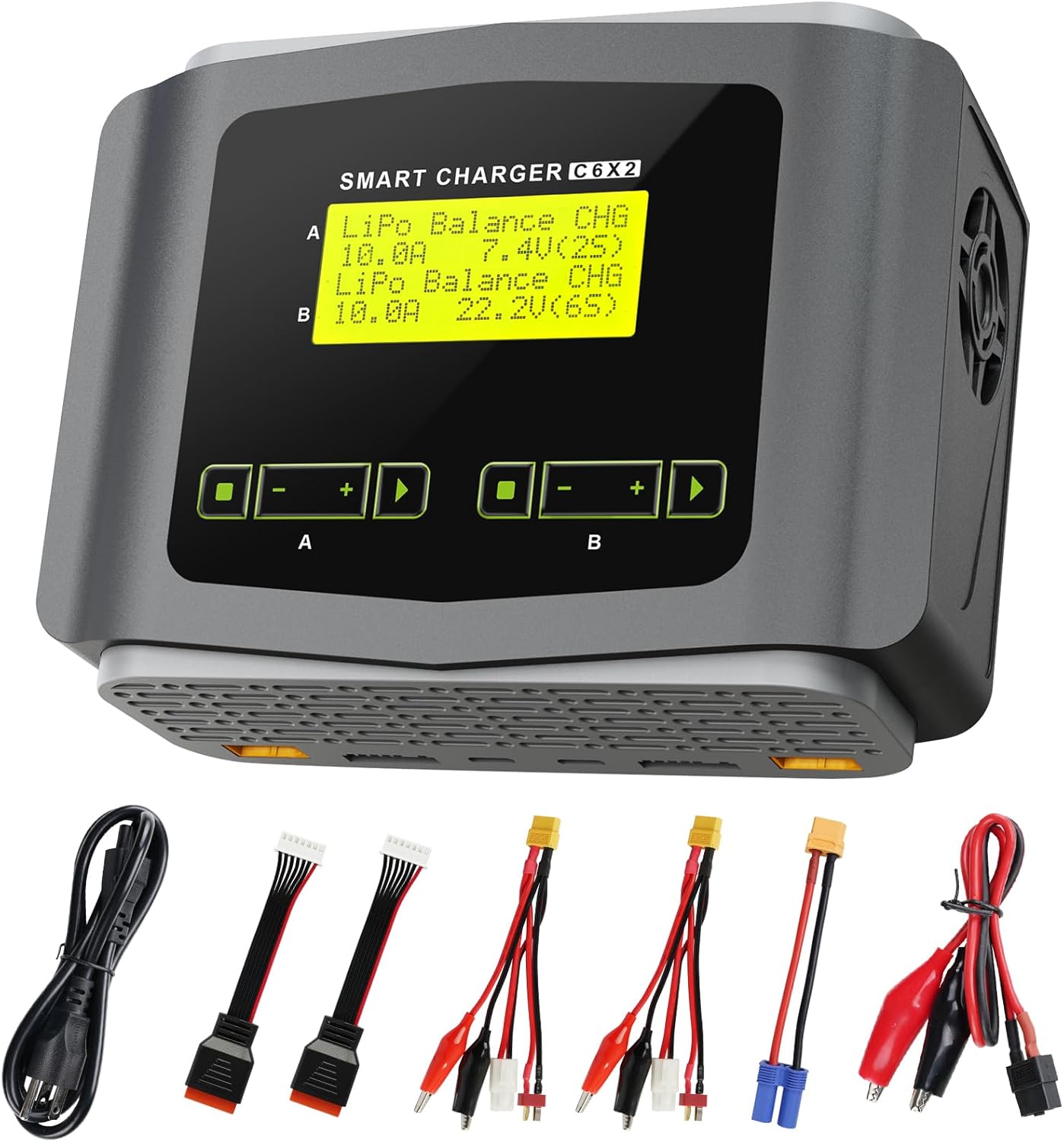

Figure 1: HTRC C6X2 Dual RC Battery Charger with its various connection cables.

സുരക്ഷാ വിവരങ്ങൾ

Always prioritize safety when operating the charger. Improper use can lead to fire, injury, or property damage.

• ചാർജ് ചെയ്യുന്ന ബാറ്ററികൾ ഒരിക്കലും ശ്രദ്ധിക്കാതെ വിടരുത്.
• Ensure the correct battery type and cell count are selected before charging.
• Do not charge two different batteries on the same channel simultaneously. Each channel is designed for one battery at a time.
• Avoid using the AC power cable and DC cable simultaneously.
• Charge batteries in a fire-safe area, away from flammable materials.
• Do not attempt to charge damaged or swollen batteries.
• വെള്ളം, ഈർപ്പം, തീവ്രമായ താപനില എന്നിവയിൽ നിന്ന് ചാർജർ സൂക്ഷിക്കുക.
• പ്രവർത്തന സമയത്ത് ചാർജറിന് ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.

Figure 2: Illustration of incorrect charging practices (e.g., connecting multiple batteries to a single channel) and the correct method for safe operation.

പാക്കേജ് ഉള്ളടക്കം

Verify that all items are present in the package before use:

• One (1) HTRC C6X2 RC Battery Charger
• One (1) AC Power Cable
• One (1) DC Power Cable
• Two (2) 3-in-1 Convert Cables to XT60 Plugs
• One (1) XT60 to EC5 Cable
• Two (2) Balance Extension Cords
• One (1) Instruction Manual

Figure 3: All components included in the HTRC C6X2 product package.

ഉൽപ്പന്ന സവിശേഷതകളും കൂടുതലുംview

The HTRC C6X2 is a high-performance dual-channel charger designed for a wide array of RC battery types.

• Dual Channel Charging: Capable of charging two batteries independently and simultaneously.
• വൈഡ് ബാറ്ററി അനുയോജ്യത: Supports 1-6S LiPo, LiHV, Li-ion, LiFe; 1-15S NiCD, NiMH; and 2-20V PB Smart Batteries.
• ഒന്നിലധികം ചാർജിംഗ് മോഡുകൾ: Includes Charge, Balance Charge, Discharge, and Storage modes.
• വലിയ സ്ക്രീൻ ഡിസ്പ്ലേ: Provides clear, easy-to-read information for monitoring and setting parameters.
• Load Memory Function: Stores up to 20 different battery profiles for quick recall and charging.
• Automatic Cell Count Detection: Features an "AUTO" function to automatically identify the cell count during charging or discharging.
• സുരക്ഷാ സവിശേഷതകൾ: Automatic stop upon full charge, capacity cut-off, and safety timer.

Figure 4: The HTRC C6X2 charger supports various battery types including LiHV, LiPo, Li-ion, LiFe, NiMH, NiCD, and PB/SLA.

Figure 5: The charger's output connectors, including XT60 to EC5 and a multi-connector XT60 charging cable.

സജ്ജീകരണവും കണക്ഷനും

Follow these steps to set up your HTRC C6X2 charger:

1. പവർ കണക്ഷൻ: Plug the AC power cable into the charger's AC input port and then into a wall outlet. Alternatively, for DC input, connect the DC cable to a compatible 11-18V DC power source. Do not use both AC and DC inputs simultaneously.
2. ബാറ്ററി കണക്ഷൻ:
   • Connect the main plug of your battery to the corresponding output port on the charger (Channel A or Channel B).
   • Connect the balance extension cord from your battery's balance port to the charger's balance port, ensuring correct polarity (from right to left, as indicated on the charger).
3. പവർ ഓൺ: Turn on the charger using the power switch. The large screen will illuminate.

Figure 6: Detailed steps for connecting the AC line, balance extension cord, and main battery plug to the charger.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The HTRC C6X2 features an intuitive interface for easy operation.

1. ബാറ്ററി തരം തിരഞ്ഞെടുക്കുക: On the main screen, use the navigation buttons to select the appropriate battery chemistry (e.g., LiPo, NiMH) for the connected battery.
2. മോഡ് തിരഞ്ഞെടുക്കുക: Select the desired operation mode (Charge, Balance Charge, Discharge, Storage). For most LiPo batteries, "Balance Charge" is recommended.
3. പാരാമീറ്ററുകൾ ക്രമീകരിക്കുക: Set the charging current (Amps) ഒപ്പം വാല്യംtage (Volts) according to your battery's specifications. The charger can automatically detect cell count.
4. Start Process: Confirm your settings and initiate the charging/discharging process. The screen will display real-time information such as current, voltage, and elapsed time.
5. പുരോഗതി നിരീക്ഷിക്കുക: Periodically check the charger's display to monitor the battery's status. The charger will automatically stop when the battery is fully charged or the process is complete.
6. Load Memory Function: To use a saved profile, navigate to the memory function, select the desired data, and execute the process directly without manual setting.

മെയിൻ്റനൻസ്

ശരിയായ അറ്റകുറ്റപ്പണി നിങ്ങളുടെ ചാർജറിന്റെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.

• വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the charger's exterior. Do not use liquid cleaners or solvents.
• സംഭരണം: ഉപയോഗിക്കാത്തപ്പോൾ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും മാറി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ചാർജർ സൂക്ഷിക്കുക.
• കേബിൾ പരിശോധന: Regularly inspect all cables and connectors for signs of wear, damage, or corrosion. Replace any damaged cables immediately.
• വെൻ്റിലേഷൻ: Ensure the charger's ventilation openings are clear of dust and debris to prevent overheating.

ട്രബിൾഷൂട്ടിംഗ്

If you encounter issues with your HTRC C6X2 charger, refer to the following common problems and solutions:

സ്പെസിഫിക്കേഷനുകൾ

Technical specifications for the HTRC C6X2 Dual RC Battery Charger:

ചിത്രം 7: ഇൻപുട്ട് വോളിയംtage, charger power, and charge current specifications for the C6X2 dual channel charger.

വാറൻ്റിയും പിന്തുണയും

For warranty information or technical support, please refer to the contact details provided with your purchase or visit the official HTRC webസൈറ്റ്. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

HTRC Customer Service: For assistance, please contact HTRC support through their official channels.
