RANDRIDE YX20M Electric Folding Bike User Manual

1. ആമുഖം

This user manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your RANDRIDE YX20M Electric Folding Bike. Please read this manual thoroughly before your first ride and keep it for future reference.

Figure 1.1: The RANDRIDE YX20M Electric Folding Bike, showcasing its compact design and fat tires.

2. സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ

Your safety is paramount. Always adhere to local traffic laws and regulations. Wear a helmet and appropriate safety gear. Perform a pre-ride inspection before each use.

2.1 പൊതു സുരക്ഷാ മുൻകരുതലുകൾ

• എപ്പോഴും സാക്ഷ്യപ്പെടുത്തിയ ഹെൽമെറ്റ് ധരിക്കുക.
• Ensure all bolts and quick releases are securely tightened before riding.
• ഓരോ യാത്രയ്ക്കും മുമ്പ് ടയർ മർദ്ദം പരിശോധിക്കുക.
• ശരിയായ പ്രവർത്തനം ഉറപ്പാക്കാൻ ബ്രേക്കുകൾ പരിശോധിക്കുക.
• നിങ്ങളുടെ ചുറ്റുപാടുകളെക്കുറിച്ച് ബോധവാന്മാരായിരിക്കുകയും പ്രതിരോധാത്മകമായി വാഹനമോടിക്കുകയും ചെയ്യുക.
• മദ്യത്തിന്റെയും മയക്കുമരുന്നിന്റെയും ലഹരിയിൽ വാഹനമോടിക്കരുത്.
• Avoid riding in adverse weather conditions if visibility is poor.

2.2 ബാറ്ററി സുരക്ഷ

• Only use the charger provided by RANDRIDE.
• Do not expose the battery to extreme temperatures or direct sunlight for prolonged periods.
• Do not puncture, drop, or disassemble the battery pack.
• കത്തുന്ന വസ്തുക്കളിൽ നിന്ന് അകന്ന്, നല്ല വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് ബാറ്ററി ചാർജ് ചെയ്യുക.
• ബാറ്ററി കേടുപാടുകളുടെയോ അമിതമായി ചൂടാകുന്നതിന്റെയോ ലക്ഷണങ്ങൾ കാണിക്കുകയാണെങ്കിൽ, ഉടൻ ഉപയോഗം നിർത്തി പിന്തുണയുമായി ബന്ധപ്പെടുക.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The RANDRIDE YX20M is a versatile electric folding bike designed for various terrains, featuring full suspension and fat tires for enhanced stability and comfort.

3.1 പ്രധാന ഘടകങ്ങൾ

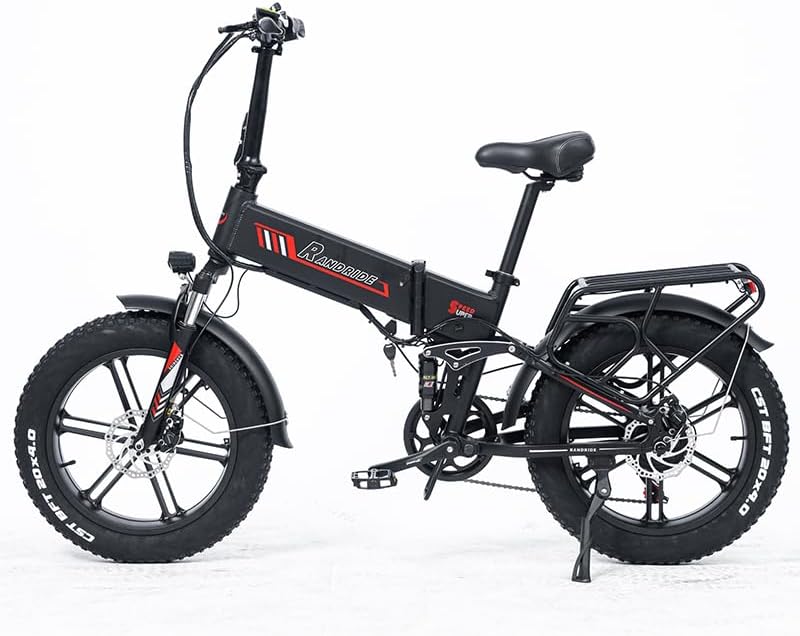

ചിത്രം 3.1: വശം view of the RANDRIDE YX20M, highlighting its foldable frame and rear rack.

• ഫ്രെയിം: Foldable aluminum alloy frame.
• മോട്ടോർ: Brushless hub motor.
• ബാറ്ററി: Removable 48V 17Ah lithium battery.
• ബ്രേക്കുകൾ: Dual disc brakes for reliable stopping power.
• ടയറുകൾ: 20-inch fat tires (20*4.0") for all-terrain capability.
• സസ്പെൻഷൻ: Full suspension system, including an aluminum alloy front fork and a 1000lbs rear shock absorber.
• ഗിയറുകൾ: 7-സ്പീഡ് ട്രാൻസ്മിഷൻ സിസ്റ്റം.
• ഡിസ്പ്ലേ: LCD screen for speed, battery level, and other ride data.
• ആക്സസറികൾ: Includes fenders and a rear rack.

3.2 Detailed Features

Figure 3.2: The 48V 17Ah high-capacity battery, designed for extended range and long-lasting rides.

ഉയർന്ന ശേഷിയുള്ള ബാറ്ററി: The removable 48V 17Ah lithium battery ensures extended range and long-lasting rides, making it suitable for longer commutes or recreational trips.

Figure 3.3: Illustration of the brushless hub motor, highlighting its efficiency and smooth power delivery.

Brushless Hub Motor: Equipped with a powerful brushless hub motor, the YX20M offers efficient power delivery, smooth speed regulation, and the ability to overcome inclines effortlessly.

ചിത്രം 3.4: വിശദമായി view of the dual suspension system, including the front fork and rear shock absorber.

ഡ്യുവൽ സസ്പെൻഷൻ സിസ്റ്റം: Featuring an aluminum alloy front fork and a powerful 1000lbs rear shock absorber, the bike provides a smooth and comfortable ride across various terrains, absorbing bumps and vibrations effectively.

Figure 3.5: Components of the 7-speed transmission, including the shifter and derailleur.

7-സ്പീഡ് ട്രാൻസ്മിഷൻ: The 7-speed gear system allows for versatile riding, enabling you to adjust to different speeds and terrains with ease.

Figure 3.6: The LCD display, showing battery level, speed, and other ride metrics.

LCD ഡിസ്പ്ലേ: An intuitive LCD display provides real-time information such as current speed, battery charge level, and distance traveled, enhancing your riding experience.

4. സജ്ജീകരണവും അസംബ്ലിയും

Your RANDRIDE YX20M bike comes partially assembled. Follow these steps to complete the assembly and prepare for your first ride.

4.1 അൺബോക്സിംഗും പ്രാരംഭ പരിശോധനയും

1. പാക്കേജിംഗിൽ നിന്ന് ബൈക്കും എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. Inspect for any shipping damage. Report any damage to your retailer immediately.
3. പാക്കിംഗ് ലിസ്റ്റ് അനുസരിച്ച് എല്ലാ ഭാഗങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക.

4.2 Folding and Unfolding the Frame

Figure 4.1: The RANDRIDE YX20M in its folded state, demonstrating battery removal.

The YX20M features a convenient folding mechanism for easy storage and transport.

• തുറക്കാൻ: Release the frame latch, unfold the main frame until it locks into place. Secure the handlebar stem and seat post.
• മടക്കാൻ: Lower the seat post and handlebar. Release the frame latch and fold the bike in half. Secure the folded frame with the designated clasp.

4.3 Handlebar and Seat Post Adjustment

• Adjust the handlebar height and angle for comfortable riding posture. Ensure the quick release is securely fastened.
• Adjust the seat post height so your leg has a slight bend at the knee when the pedal is at its lowest point. Secure the quick release.

4.4 ബാറ്ററി ഇൻസ്റ്റാളേഷനും പ്രാരംഭ ചാർജും

1. Insert the battery into its compartment until it clicks securely into place. Ensure it is locked to prevent theft.
2. Before first use, fully charge the battery. Connect the charger to the battery charging port, then plug it into a power outlet.
3. The indicator light on the charger will change when charging is complete. Unplug the charger once fully charged.

5. Operating Your Electric Bike

Understand the various modes and controls to maximize your riding experience.

5.1 പവർ ഓൺ/ഓഫ്, ഡിസ്പ്ലേ ഫംഗ്ഷനുകൾ

• പവർ ഓൺ: Press and hold the power button on the LCD display.
• പവർ ഓഫ്: പവർ ബട്ടൺ വീണ്ടും അമർത്തിപ്പിടിക്കുക.
• The LCD display shows: current speed, battery level, pedal assist level, and odometer/trip distance.

5.2 റൈഡിംഗ് മോഡുകൾ

The YX20M offers multiple riding modes:

• പെഡൽ അസിസ്റ്റ് മോഡ് (PAS): Provides electric assistance as you pedal. Use the '+' and '-' buttons on the display to adjust the assist level (typically 1-5). Higher levels provide more assistance.
• ത്രോട്ടിൽ മോഡ്: (If applicable and legal in your region) Engage the throttle for electric power without pedaling.
• മാനുവൽ സൈക്കിൾ മോഡ്: വൈദ്യുതി സഹായമില്ലാതെ പരമ്പരാഗത സൈക്കിൾ പോലെ ബൈക്ക് ഓടിക്കുക.

5.3 ഗിയർ ഷിഫ്റ്റിംഗ്

Use the gear shifter on the handlebar to change between the 7 speeds. Shift to a lower gear for climbing hills and a higher gear for flat terrain or downhill riding.

5.4 ബ്രേക്കിംഗ്

The bike is equipped with dual disc brakes. Apply both front and rear brakes simultaneously for effective and safe stopping. Avoid sudden, hard braking, especially with the front brake only.

6. പരിപാലനം

Regular maintenance ensures the longevity and optimal performance of your RANDRIDE YX20M.

6.1 ബാറ്ററി കെയർ

• Charge the battery regularly, even if not in use, to maintain its health. Avoid fully discharging the battery.
• ബാറ്ററി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശവും ഉയർന്ന താപനിലയും ഏൽക്കാത്ത സ്ഥലത്ത് സൂക്ഷിക്കുക.
• കൂടുതൽ നേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, ഓരോ 2-3 മാസത്തിലും ബാറ്ററി 50-70% വരെ ചാർജ് ചെയ്യുക.

6.2 വൃത്തിയാക്കൽ

• ഡി ഉപയോഗിച്ച് ബൈക്ക് വൃത്തിയാക്കുകamp തുണിയും വീര്യം കുറഞ്ഞ സോപ്പും ഉപയോഗിക്കുക. ഉയർന്ന മർദ്ദമുള്ള വാഷറുകൾ ഒഴിവാക്കുക, കാരണം അവ വൈദ്യുത ഘടകങ്ങളെ നശിപ്പിക്കും.
• Do not spray water directly onto the motor, battery, or display.
• Dry the bike thoroughly after cleaning.

6.3 ബ്രേക്കുകൾ

• ബ്രേക്ക് പാഡുകൾ തേയ്മാനത്തിനായി പതിവായി പരിശോധിക്കുകയും ആവശ്യമുള്ളപ്പോൾ അവ മാറ്റിസ്ഥാപിക്കുകയും ചെയ്യുക.
• ബ്രേക്ക് ലിവറുകൾ ഉറച്ചതും പ്രതികരിക്കുന്നതുമാണെന്ന് ഉറപ്പാക്കുക. ആവശ്യമെങ്കിൽ കേബിൾ ടെൻഷൻ ക്രമീകരിക്കുക.
• Keep disc rotors clean and free of oil or grease.

6.4 ടയറുകൾ

• Check tire pressure before each ride. Maintain pressure within the recommended range (usually printed on the tire sidewall).
• Inspect tires for cuts, punctures, or excessive wear.

6.5 പൊതു പരിശോധന

• Periodically check all nuts, bolts, and fasteners for tightness.
• Lubricate the chain regularly with bicycle chain lubricant.
• Inspect the suspension components for any signs of damage or leaks.

7. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter with your RANDRIDE YX20M.

For issues not listed here or if solutions do not resolve the problem, please contact RANDRIDE customer support.

8 സ്പെസിഫിക്കേഷനുകൾ

Detailed technical specifications for the RANDRIDE YX20M Electric Folding Bike.

കുറിപ്പ്: അറിയിപ്പുകൾ കൂടാതെ സവിശേഷതകൾ മാറ്റത്തിന് വിധേയമാണ്.

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or to purchase replacement parts, please contact RANDRIDE customer service through their official website or the retailer where you purchased the product. Please have your model number (YX20M) and purchase date ready when contacting support.

Webസൈറ്റ്: RANDRIDE Official Store
