1. ആമുഖം
This manual provides instructions for the installation, operation, and maintenance of your TOPBULL 60A MPPT Solar Charge Controller. This intelligent regulator is designed to efficiently manage power flow from solar panels to various battery types, ensuring optimal charging and system protection. Please read this manual thoroughly before installation and use.
2 പ്രധാന സവിശേഷതകൾ
- നൂതന MPPT സാങ്കേതികവിദ്യ: Achieves up to 99% tracking efficiency and 98% peak conversion efficiency for maximum power harvest from solar panels.
- ഓട്ടോമാറ്റിക് വോളിയംtagഇ തിരിച്ചറിയൽ: 12V അല്ലെങ്കിൽ 24V DC സിസ്റ്റം വോള്യം സ്വയമേവ കണ്ടെത്തുന്നുtage.
- വൈഡ് ബാറ്ററി അനുയോജ്യത: Supports various deep cycle battery types including Sealed, Gel, Flooded (FLD), Lithium Iron Phosphate (LiFePO4), and AGM batteries. Includes 0V Li-ion battery charging (activation) support.
- Comprehensive Electronic Protections: Built-in safeguards against reverse polarity, battery overcharge, battery overdischarge, overload, short-circuit, TVS lightning, overpower, over-temperature, and reverse current.
- Intuitive LCD Display: Provides real-time solar charging and battery operation information, customizable parameters, and error codes.
- ഇരട്ട USB പോർട്ടുകൾ: Conveniently charge electronic devices (5V, 2.4A total).
- കാര്യക്ഷമമായ താപ വിസർജ്ജനം: Features a durable metal casing and dual high-speed intelligent fans for optimal thermal management, enhancing longevity and performance.
- താപനില നഷ്ടപരിഹാരം: Automatically adjusts charging and discharging parameters based on ambient temperature to prolong battery life.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
Familiarize yourself with the components and display of the solar charge controller.
ചിത്രം 3.1: ഫ്രണ്ട് view of the TOPBULL 60A MPPT Solar Charge Controller, showing the LCD display and control buttons.

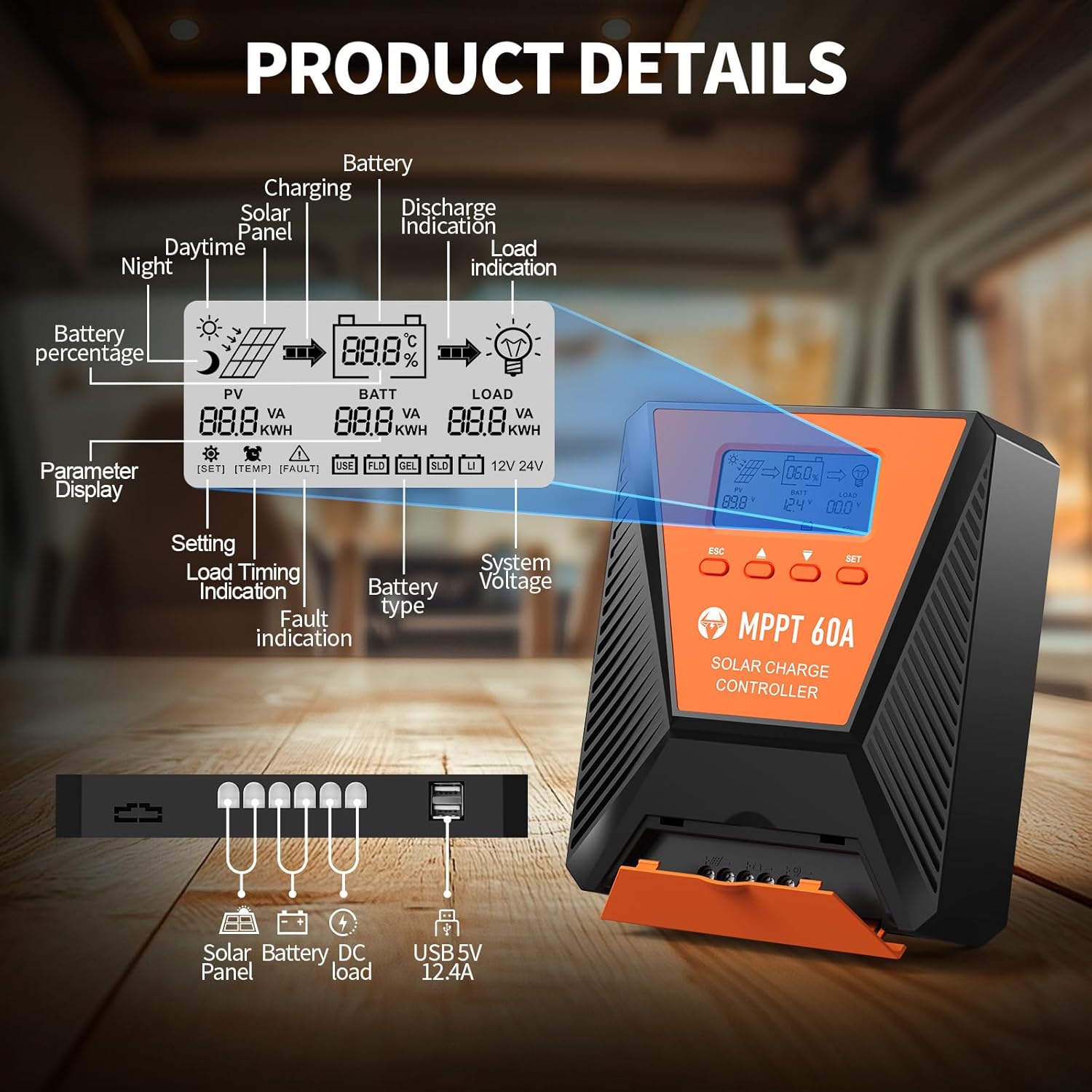

ചിത്രം 3.2: Detailed diagram illustrating the LCD display elements and the connection ports at the bottom of the controller. The display shows PV voltagഇ, ബാറ്ററി വോള്യംtage, load status, battery percentage, and various indicators. The ports include connections for solar panel, battery, DC load, and dual USB 5V 2.4A outputs.
3.1. എൽസിഡി ഡിസ്പ്ലേ സൂചകങ്ങൾ
- PV (Photovoltaic): Displays solar panel voltagഇയും ശക്തിയും.
- BATT (ബാറ്ററി): ബാറ്ററി വോളിയം കാണിക്കുന്നുtage, charge status, and type.
- ലോഡ്: Indicates load status and power consumption.
- ബാറ്ററി ശതമാനംtage: Visual representation of battery charge level.
- സിസ്റ്റം വോളിയംtage: Displays 12V or 24V system recognition.
- പാരാമീറ്റർ ഡിസ്പ്ലേ: Shows current settings and values.
- തെറ്റ് സൂചന: Alerts for system errors.
3.2 നിയന്ത്രണ ബട്ടണുകൾ
- ഇഎസ്സി: Used to switch load (manual switch) and exit setup menus.
- Up Arrow (▲): Navigates up through main interface pages to view parameters; increases values in setup mode.
- Down Arrow (▼): Navigates down through main interface pages to view parameters; decreases values in setup mode.
- സജ്ജമാക്കുക: Enters setting mode, confirms selections, and saves changes. If no key operation for 10 seconds, it exits setting mode automatically.
4. ഇൻസ്റ്റലേഷനും സജ്ജീകരണവും
4.1. സുരക്ഷാ മുൻകരുതലുകൾ
- പവർ പ്രയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ കണക്ഷനുകളും ശരിയാണെന്നും സുരക്ഷിതമാണെന്നും ഉറപ്പാക്കുക.
- Always connect the battery first, then the solar panel, and finally the load. Disconnect in reverse order.
- Install the controller in a well-ventilated area, away from flammable materials and direct sunlight.
- Use appropriate wire gauges for all connections to prevent overheating.
4.2. കൺട്രോളർ മൌണ്ട് ചെയ്യുന്നു
Mount the controller vertically on a flat, non-flammable surface using the provided mounting screws. Ensure adequate clearance around the unit for proper airflow and heat dissipation, especially for the cooling fans located on the top.
ചിത്രം 4.1: Image showing the dimensions of the controller (approximately 9.0 inches long, 7.3 inches wide, 2.8 inches high) and the included mounting screws and user manual.
4.3. വയറിംഗ് കണക്ഷനുകൾ
Follow the connection order carefully to avoid damage to the controller or other components.
- ബാറ്ററി ബന്ധിപ്പിക്കുക: Connect the positive and negative terminals of your battery bank to the corresponding battery terminals on the controller. The controller will automatically detect the system voltagഇ (12V അല്ലെങ്കിൽ 24V).
- സോളാർ പാനൽ ബന്ധിപ്പിക്കുക: Connect the positive and negative leads from your solar panel array to the solar panel terminals on the controller. Ensure the maximum PV input voltage does not exceed 100VDC. For a 12V system, maximum solar input power is 720W; for a 24V system, it is 1440W.
- Connect the DC Load (Optional): Connect your DC loads to the load terminals on the controller. This allows the controller to manage load discharge and provide protection.
ചിത്രം 4.2: Wiring diagram illustrating the correct connection sequence: Battery first, then Solar Panel, then DC Load. An optional inverter for AC loads is also shown connected to the battery bank.
4.4. Battery Type Selection
The controller is compatible with various battery types. It is crucial to select the correct battery type for optimal charging and battery longevity. Refer to the display and settings section to adjust this parameter if needed. The controller supports FLD (Flooded), LiFePO4 (Lithium Iron Phosphate), SLD (Sealed Lead-Acid), GEL, and AGM batteries.
ചിത്രം 4.3: Illustration showing the controller connected to a battery, with icons representing compatible battery types: LI (Lithium), FLD (Flooded), GEL, SLD (Sealed), and AGM. The controller automatically identifies battery voltage and supports custom parameters, including lithium battery 0V charging.
5. ഓപ്പറേഷൻ
5.1. Monitoring the Display
The LCD display provides real-time information about your solar system. Use the Up (▲) and Down (▼) buttons to cycle through different display screens, showing parameters such as PV voltagഇ, ബാറ്ററി വോള്യംtage, charging current, load current, and battery state of charge.
5.2. പാരാമീറ്റർ ക്രമീകരണങ്ങൾ
To enter the parameter setting stage:
- Press the "SET" button to enter the setting mode. The value to be adjusted will flash.
- Use the Up (▲) or Down (▼) buttons to adjust the value.
- Press the "SET" button again to confirm and save the new value.
If no button is pressed for 10 seconds in setting mode, the controller will automatically exit without saving changes.
ചിത്രം 5.1: Visual guide for using the SET button to enter, adjust, and confirm parameter settings on the controller's LCD display.
5.3. Load Working Modes
The controller supports three distinct load working modes:
- Lighting Time Control Mode (1H-23H): The load automatically turns on or off based on the intensity of sunlight and a set timer.
- Normal OFF Mode (0H): The load remains off. This mode is useful for specific loads or during debugging.
- Normal ON Mode (24H): The load remains continuously on. This mode is suitable for loads requiring a 24-hour power supply.
ചിത്രം 5.2: Diagram explaining the three load working modes: Lighting time control (1H-23H), Normal OFF (0H), and Normal ON (24H).
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ സോളാർ ചാർജ് കൺട്രോളറിന്റെ ദീർഘായുസ്സും ഒപ്റ്റിമൽ പ്രകടനവും ഉറപ്പാക്കുന്നു.
- കണക്ഷനുകൾ പരിശോധിക്കുക: Periodically check all wiring connections for tightness and corrosion. Loose connections can cause resistance and heat buildup.
- Clean the Controller: Keep the controller clean and free from dust and debris. Ensure the cooling fan vents are unobstructed. Use a dry cloth for cleaning.
- പ്രകടനം നിരീക്ഷിക്കുക: Regularly check the LCD display for normal operation and any error codes. Compare actual performance with expected values.
- ബാറ്ററി പരിശോധന: Inspect battery terminals for corrosion and ensure proper ventilation around the batteries.
7. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ സോളാർ ചാർജ് കൺട്രോളറിൽ നിങ്ങൾ നേരിട്ടേക്കാവുന്ന സാധാരണ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| No display/Controller not powering on | Battery not connected or low voltage; reverse polarity; loose wiring. | ബാറ്ററി കണക്ഷനുകളും വോളിയവും പരിശോധിക്കുകtage. Ensure correct polarity. Tighten all wiring. |
| ബാറ്ററി ചാർജ് ചെയ്യുന്നില്ല | Solar panel not connected; insufficient sunlight; solar panel fault; incorrect battery type setting. | Verify solar panel connections. Ensure adequate sunlight. Check solar panel output. Confirm correct battery type setting. |
| ലോഡ് പ്രവർത്തിക്കുന്നില്ല. | Load disconnected; overload protection activated; incorrect load working mode. | Check load connections. Reduce load to within controller limits. Adjust load working mode settings. |
| പിശക് കോഡ് പ്രദർശിപ്പിച്ചു | Specific system fault (e.g., over-temperature, short-circuit). | Refer to the controller's display for the specific error code and consult the full user manual for detailed explanations and solutions. Address the underlying issue (e.g., reduce temperature, clear short-circuit). |
8 സ്പെസിഫിക്കേഷനുകൾ
| പരാമീറ്റർ | മൂല്യം |
|---|---|
| മോഡൽ | 60എ |
| സിസ്റ്റം വോളിയംtage | 12 വി / 24 വി യാന്ത്രിക തിരിച്ചറിയൽ |
| പരമാവധി പിവി ഇൻപുട്ട് വോളിയംtage | 100VDC |
| Max. Solar Input Power (12V System) | 720W |
| Max. Solar Input Power (24V System) | 1440W |
| ട്രാക്കിംഗ് കാര്യക്ഷമത | ≥99% |
| Peak Conversion Efficiency | 98% വരെ |
| ബാറ്ററി തരങ്ങൾ പിന്തുണയ്ക്കുന്നു | FLD, LiFePO4, SLD, GEL, AGM |
| USB ഔട്ട്പുട്ട് | Dual 5V, 2.4A (Total) |
| അളവുകൾ (ഏകദേശം.) | 10.71 x 8.62 x 4.33 ഇഞ്ച് (പാക്കേജ്) |
| ഇനത്തിൻ്റെ ഭാരം | 3.36 പൗണ്ട് |
| മെറ്റീരിയൽ | ലോഹം |
| ഡിസ്പ്ലേ തരം | എൽസിഡി |
9. വാറൻ്റിയും പിന്തുണയും
TOPBULL products are designed for reliability and performance. For warranty information or technical assistance, please contact TOPBULL customer support through the retailer where the product was purchased or visit the official TOPBULL website. Please have your product model number and purchase date available when contacting support.
കൂടുതൽ വിവരങ്ങൾക്ക്, നിങ്ങൾക്ക് സന്ദർശിക്കാവുന്നതാണ് TOPBULL Store on Amazon.
