TOPBULL 40A MPPT Solar Charge Controller User Manual

1. ആമുഖം

This manual provides essential information for the safe and efficient operation of your TOPBULL 40A MPPT Solar Charge Controller. This device is designed to optimize power harvesting from your solar panels and efficiently charge various battery types in 12V or 24V systems. It features advanced Maximum Power Point Tracking (MPPT) technology, comprehensive protection functions, and a user-friendly LCD interface.

ചിത്രം 1: മുൻഭാഗം view of the TOPBULL 40A MPPT Solar Charge Controller, showing the LCD display and control buttons.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Please read all safety instructions carefully before installation and operation. Failure to follow these instructions may result in personal injury or damage to the controller or other components.

• പവർ പ്രയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ കണക്ഷനുകളും ശരിയാണെന്നും സുരക്ഷിതമാണെന്നും ഉറപ്പാക്കുക.
• Do not disassemble or attempt to repair the controller. Refer to qualified personnel for service.
• കത്തുന്ന വസ്തുക്കളിൽ നിന്നും ഈർപ്പത്തിൽ നിന്നും അകന്ന്, നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് കൺട്രോളർ സ്ഥാപിക്കുക.
• ആദ്യം ബാറ്ററി കൺട്രോളറുമായി ബന്ധിപ്പിക്കുക, പിന്നീട് സോളാർ പാനലിലേക്കും ഒടുവിൽ ലോഡിലേക്കും ബന്ധിപ്പിക്കുക. വിപരീത ക്രമത്തിൽ വിച്ഛേദിക്കുക.
• Wear appropriate personal protective equipment, including eye protection, when working with batteries and electrical systems.
• The controller includes multiple electronic protections such as reverse polarity, overcharge, over-discharge, overload, short-circuiting, TVS lightning, overpower, reverse current, and overtemperature protection. However, proper installation is crucial for optimal safety.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• TOPBULL 40A MPPT Solar Charge Controller
• മൗണ്ടിംഗ് സ്ക്രൂകൾ
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

Image 2: Contents of the product package, showing the controller, user manual, and mounting hardware.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The TOPBULL 40A MPPT Solar Charge Controller features a clear LCD display and intuitive buttons for monitoring and configuration. It is equipped with terminals for solar panel input, battery connection, DC load output, and dual USB ports.

ചിത്രം 3: വിശദമായത് view of the controller's LCD display, showing various indicators and parameters, along with the connection ports at the bottom.

LCD Display Indicators:

• പിവി: സോളാർ പാനൽ വോള്യംtagഇയും ശക്തിയും.
• ബാറ്റ്: ബാറ്ററി വോളിയംtage, charge status, and type.
• ലോഡ്: Load status and power.
• ബാറ്ററി ശതമാനംtage: നിലവിലെ ബാറ്ററി ചാർജ് നില.
• Charging/Discharge Indication: Arrows indicating power flow.
• തെറ്റ് സൂചന: Error codes displayed if issues occur.
• സിസ്റ്റം വോളിയംtage: Automatically detected 12V or 24V.

നിയന്ത്രണ ബട്ടണുകൾ:

• ഇഎസ്സി: Exit menu or cancel setting.
• മുകളിലേക്കും താഴേക്കും ഉള്ള അമ്പടയാളങ്ങൾ: Navigate menus or adjust values.
• സജ്ജമാക്കുക: Enter menu or confirm setting.

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps for proper installation of your solar charge controller:

1. മൗണ്ടിംഗ്: Choose a suitable location for the controller, ensuring adequate ventilation and protection from direct sunlight, high temperatures, and moisture. Use the provided mounting screws to secure the controller.
2. ബാറ്ററി കണക്ഷൻ: Connect the battery to the controller's battery terminals first. Ensure correct polarity (positive to positive, negative to negative). The controller will automatically detect the 12V or 24V system voltage.
3. സോളാർ പാനൽ കണക്ഷൻ: Connect the solar panel to the controller's solar input terminals. Ensure correct polarity. The controller will begin charging the battery.
4. DC Load Connection (Optional): Connect your DC loads to the load terminals. Ensure correct polarity.

Image 4: Connection diagram illustrating how to connect the solar panel, battery bank, inverter (for AC load), and DC load to the MPPT controller.

The controller supports various deep cycle battery types, including FLD, LiFePO4, SLD, GEL, and AGM. It also supports 0V lithium battery charging (lithium battery activation function).

Image 5: The controller is compatible with various 12V/24V battery types, automatically identifying voltage and supporting custom parameters and 0V lithium battery charging.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

LCD Display and Parameter Settings:

The LCD display provides real-time information about your solar charging system. Use the four buttons (ESC, UP, DOWN, SET) to navigate menus and adjust parameters.

• അമർത്തുക സെറ്റ് പ്രധാന മെനുവിൽ പ്രവേശിക്കാൻ.
• ഉപയോഗിക്കുക മുകളിലേക്ക് / താഴേക്ക് to scroll through options such as battery type, load timer settings, and other customizable parameters.
• അമർത്തുക സെറ്റ് again to select an option and then use മുകളിലേക്ക് / താഴേക്ക് മൂല്യങ്ങൾ മാറ്റാൻ.
• അമർത്തുക സെറ്റ് to confirm changes, or ഇഎസ്സി സംരക്ഷിക്കാതെ പുറത്തുകടക്കാൻ.

ചാർജിംഗ് പ്രക്രിയ:

The controller utilizes a smart 4-stage charging process to optimize battery health and longevity:

1. ബൾക്ക് ചാർജ്: Rapid charging to bring the battery to approximately 80% capacity.
2. ആഗിരണം ചാർജ്: Charging at a constant voltage to bring the battery to 100% capacity.
3. ഫ്ലോട്ട് ചാർജ്: Maintaining the battery at full charge with a lower voltage.
4. Equalization Charge (for specific battery types): Periodically overcharging to balance cell voltages.

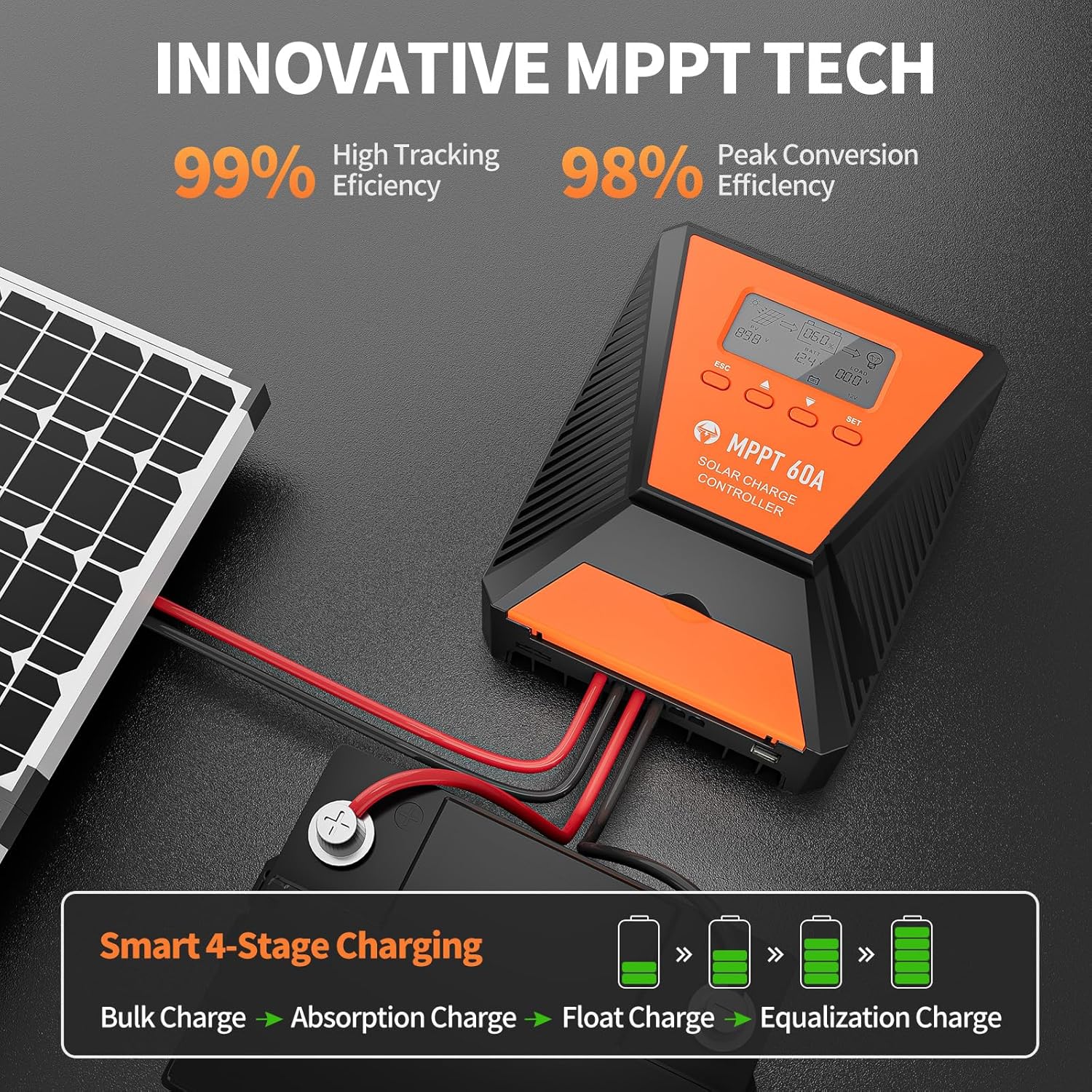

Image 6: The controller features 99% high tracking efficiency and 98% peak conversion efficiency, along with a smart 4-stagഇ ചാർജിംഗ് പ്രക്രിയ.

USB ചാർജിംഗ്:

The controller includes dual USB ports for charging electronic devices. These ports provide 5V DC output.

7. പരിപാലനം

Regular maintenance ensures optimal performance and extends the lifespan of your solar charge controller and battery system.

• കണക്ഷനുകൾ പരിശോധിക്കുക: എല്ലാ വയറിംഗ് കണക്ഷനുകളുടെയും ഇറുകിയതയ്ക്കും നാശത്തിനും ഇടയ്ക്കിടെ പരിശോധിക്കുക.
• ക്ലീൻ കൺട്രോളർ: കൺട്രോളർ വൃത്തിയായും പൊടിയും അവശിഷ്ടങ്ങളും ഇല്ലാതെയും സൂക്ഷിക്കുക. വൃത്തിയാക്കാൻ ഉണങ്ങിയ തുണി ഉപയോഗിക്കുക.
• വെൻ്റിലേഷൻ: Ensure the installation area remains well-ventilated to prevent overheating. The controller is designed with a metal case and dual high-speed intelligent fans for enhanced heat dissipation.
• ബാറ്ററി പരിശോധന: Follow the manufacturer's maintenance guidelines for your specific battery type.
• താപനില നഷ്ടപരിഹാരം: The controller features a temperature compensation function that automatically adjusts charging and discharging parameters to prolong battery life.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your controller, refer to the LCD display for error codes and consult the following common troubleshooting steps:

• ഡിസ്പ്ലേ ഇല്ല: ബാറ്ററി കണക്ഷനുകൾ പരിശോധിച്ച് ബാറ്ററിയിൽ മതിയായ വോളിയം ഉണ്ടെന്ന് ഉറപ്പാക്കുക.tage.
• ചാർജിംഗ് ഇല്ല: Verify solar panel connections and ensure adequate sunlight. Check for any fault indications on the LCD.
• ലോഡ് പ്രവർത്തിക്കുന്നില്ല: Check load connections and ensure the load is within the controller's rated capacity. Verify load timer settings.
• പിശക് കോഡുകൾ: The LCD display will show specific error codes for various issues (e.g., overvoltagഇ, അണ്ടർവോൾtage, overtemperature, short circuit). Refer to the controller's internal error code list (if provided in a separate document) for detailed explanations and solutions.

The controller incorporates 9 intelligent protection features to safeguard your system:

Image 7: The controller provides 9 intelligent protection features, including protection against reverse polarity, overcharging, over-discharging, overload, short-circuiting, TVS lightning, overpower, reverse current, and overtemperature.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

TOPBULL is committed to providing professional technical support. If you have any questions or require assistance with your MPPT solar charge controller, please contact our customer service. We strive to meet your needs and provide the best possible support.
