The XINLEI Ultra Slim Full Motion TV Wall Mount (Model MAUS02) is designed to securely hold most 37-inch to 90-inch flat or curved screen televisions. This robust mount features an articulating 6-arm design, providing strong support for TVs weighing up to 120 lbs. It offers versatile viewing angles with tilt and swivel capabilities, and a super slim profile for space-saving installation.
Figure 1: XINLEI Ultra Slim Full Motion TV Wall Mount (Model MAUS02) showing its articulating arms and mounting plates.
പ്രധാന സവിശേഷതകൾ:
- സാർവത്രിക അനുയോജ്യത: Supports 37" to 90" LCD, LED, or Plasma flat/curved TVs up to 120 lbs. Compatible with VESA patterns from 200x100mm to 600x400mm.
- Full Motion Design: Allows for tilt (+8°/-20°), swivel (±45°), and extension/retraction from 1.3 inches to 11.8 inches from the wall.
- കരുത്തുറ്റ നിർമ്മാണം: Made from high-quality cold-formed steel with an ultra-strong 6-arm design for enhanced safety and reliability.
- സ്പേസ്-സേവിംഗ് പ്രോfile: Retracts to a mere 1.3 inches from the wall, minimizing the gap between the TV and the wall.
- എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ: Includes all necessary hardware, a bubble level, and clear instructions for a straightforward setup.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Before beginning installation, carefully read all instructions and ensure you have all necessary parts and tools. Proper installation is crucial for the safety and stability of your television.
പ്രീ-ഇൻസ്റ്റലേഷൻ ചെക്ക്ലിസ്റ്റ്:
- ടിവി അനുയോജ്യത പരിശോധിക്കുക: Ensure your TV's size is between 37 and 90 inches and its weight does not exceed 120 lbs.
- Check VESA Pattern: Confirm your TV's VESA mounting holes are within the range of 200x100mm to 600x400mm.
- മതിൽ തരം തിരിച്ചറിയുക: This mount is suitable for installation on wood studs (12" or 16" centers), concrete walls, and brick walls. ഡ്രൈവ്വാളിൽ മാത്രം ഇൻസ്റ്റാൾ ചെയ്യരുത്.
- ഉപകരണങ്ങൾ ശേഖരിക്കുക: You will need a drill, stud finder (for wood studs), level, measuring tape, pencil, and a socket wrench or adjustable wrench.
Figure 2: Visual guide for checking TV size, VESA compatibility, wall types, and potential cable outlet obstruction.
ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ:
Follow these steps for a secure installation. It is recommended to have at least two people for installation, especially when handling larger TVs.
ചിത്രം 3: ഓവർview of the three main installation steps: attaching brackets to TV, installing wall plate, and hanging TV.
- Step 1: Attach Brackets to TV Back
Carefully place your TV face down on a soft, clean surface. Attach the vertical TV brackets to the back of your TV using the appropriate screws and spacers provided. Ensure the brackets are centered and securely fastened to the VESA mounting holes. The safety screw mechanism should be at the bottom.
- ഘട്ടം 2: വാൾ പ്ലേറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക
Locate and mark the desired mounting position on your wall. For wood stud installation, use a stud finder to locate the center of the wood studs and mark the drilling points. For concrete or brick walls, use a masonry drill bit and anchors. Drill pilot holes at the marked locations. Securely attach the wall plate to the wall using the provided lag bolts and washers. Use the included bubble level to ensure the wall plate is perfectly horizontal.
- Step 3: Hang TV on Wall Plate
With assistance, carefully lift the TV with the attached brackets and hook them onto the wall plate. Ensure the TV brackets are properly seated on the wall plate's arms. Once the TV is in place, tighten the safety screws located on the bottom of the TV brackets to prevent accidental dislodgement. Use the provided cable ties to manage and organize cables for a neat appearance.
ചിത്രം 4: വിശദമായി view highlighting the safety screw, tilt adjustment mechanism, and the robust six-arm structure of the mount.
ടിവി മൗണ്ട് പ്രവർത്തിപ്പിക്കൽ
The XINLEI full motion TV mount offers flexible adjustments to achieve your optimal viewഅനുഭവം.
ക്രമീകരിക്കുന്നു Viewഇൻ ആംഗിൾ:
- ടിൽറ്റ് അഡ്ജസ്റ്റ്മെന്റ്: The mount allows for a tilt range of +8° (upwards) to -20° (downwards). To adjust the tilt, gently push or pull the bottom or top of the TV to the desired angle. Some models may require loosening and re-tightening tilt adjustment knobs or screws on the mount arms.
- സ്വിവൽ അഡ്ജസ്റ്റ്മെന്റ്: The mount can swivel ±45° left or right. Gently push the side of the TV to rotate it horizontally to your preferred viewസ്ഥാനം.
- വിപുലീകരണവും പിൻവലിക്കലും: The articulating arms allow the TV to extend up to 11.8 inches from the wall and retract to a slim 1.3 inches. Gently pull the TV forward or push it back towards the wall to adjust the distance.

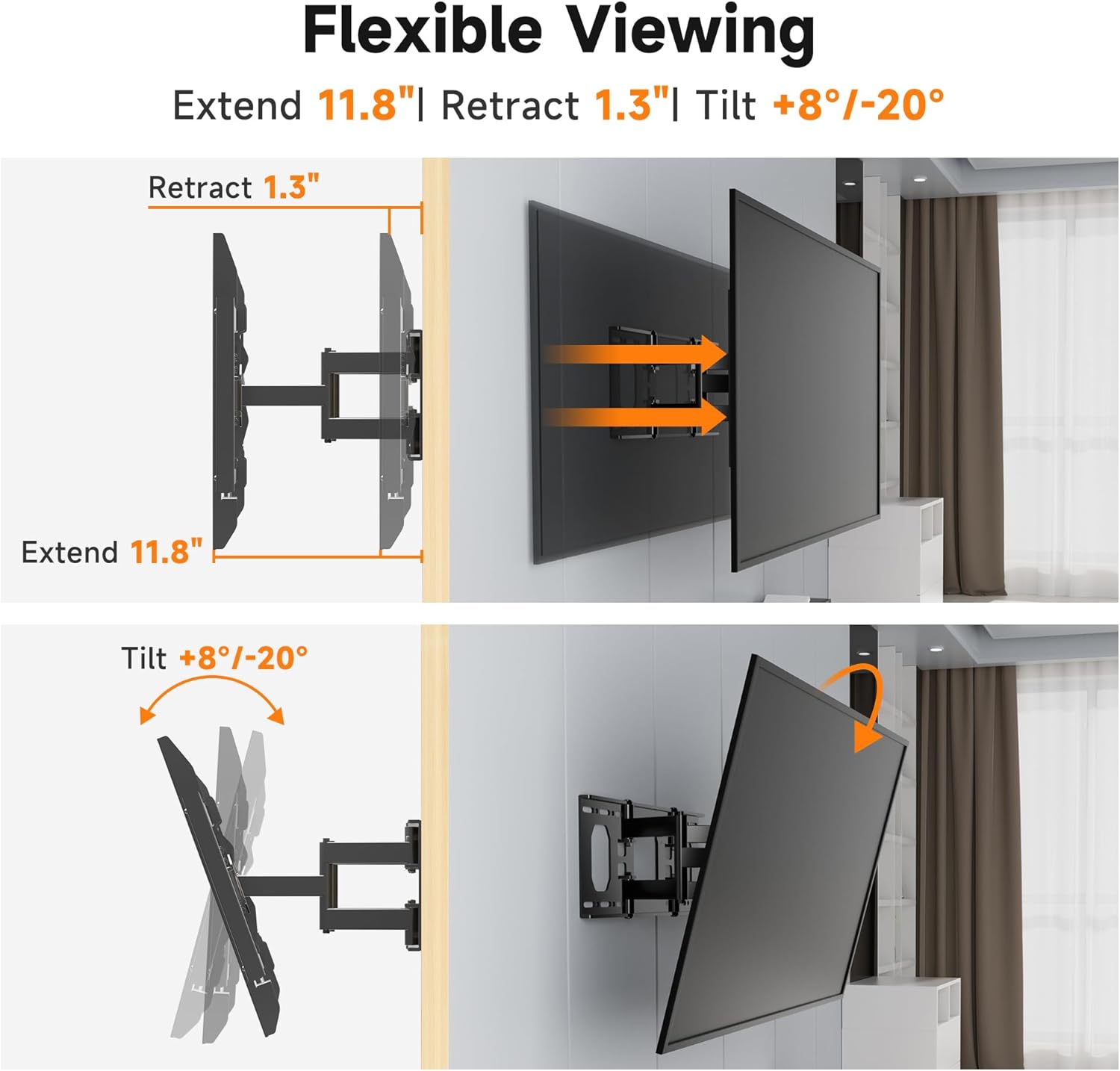

Figure 5: Illustration of the mount's ability to extend, retract, and tilt for flexible viewing.
Figure 6: Demonstrating the smooth ±45° swivel capability of the TV mount.
മെയിൻ്റനൻസ്
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ടിവി വാൾ മൗണ്ടിന്റെ ദീർഘായുസ്സും സുരക്ഷിതമായ പ്രവർത്തനവും ഉറപ്പാക്കുന്നു.
- വൃത്തിയാക്കൽ: മൗണ്ട് തുടയ്ക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ഫിനിഷിന് കേടുവരുത്തുന്ന അബ്രസിവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- ആനുകാലിക പരിശോധനകൾ: Every few months, inspect all screws and bolts to ensure they remain tight and secure. Check for any signs of wear or damage to the mount's components.
- ലൂബ്രിക്കേഷൻ: സന്ധി സന്ധികൾ സുഗമമായ ചലനത്തിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു. എന്തെങ്കിലും കാഠിന്യം ശ്രദ്ധയിൽപ്പെട്ടാൽ, ചലിക്കുന്ന ഭാഗങ്ങളിൽ ചെറിയ അളവിൽ സിലിക്കൺ അധിഷ്ഠിത ലൂബ്രിക്കന്റ് പ്രയോഗിക്കാവുന്നതാണ്, ഇത് വൈദ്യുത ഘടകങ്ങളുമായുള്ള സമ്പർക്കം ഒഴിവാക്കുന്നു.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter any issues with your XINLEI TV wall mount, refer to the common problems and solutions below.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഇൻസ്റ്റാൾ ചെയ്തതിന് ശേഷം ടിവി ലെവൽ അല്ല. | Wall plate or TV brackets are not perfectly horizontal. | Carefully adjust the TV brackets or wall plate using the built-in leveling features or by slightly loosening and re-tightening mounting screws. Use a level to verify. |
| Difficulty tilting or swiveling the TV. | സന്ധികൾ കടുപ്പമുള്ളതാണ് അല്ലെങ്കിൽ ക്രമീകരണ സ്ക്രൂകൾ വളരെ ഇറുകിയതാണ്. | Check if any tilt or swivel locking screws are fully tightened. Loosen them slightly if necessary. Apply a small amount of silicone lubricant to the joints if stiffness persists. |
| ടിവി മൌണ്ട് ചെയ്യുമ്പോൾ അസ്ഥിരമായി തോന്നുന്നു. | Mounting screws are loose or incorrect wall type used. | Ensure all wall plate and TV bracket screws are securely tightened. Verify that the mount was installed on a suitable wall type (wood stud, concrete, or brick) and not drywall alone. |
If you continue to experience issues or have questions not covered here, please contact XINLEI customer service for assistance.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | XINLEI |
| മോഡൽ | MAUS02 |
| അനുയോജ്യമായ ടിവി വലുപ്പങ്ങൾ | 37" - 90" |
| പരമാവധി ലോഡ് കപ്പാസിറ്റി | 120 പൗണ്ട് (54.5 കി.ഗ്രാം) |
| VESA അനുയോജ്യത | 200x100mm മുതൽ 600x400mm വരെ |
| മൗണ്ടിംഗ് തരം | മതിൽ മൗണ്ട് |
| ചലന തരം | Full Motion (Swivel, Tilt, Extend/Retract) |
| ടിൽറ്റ് ആംഗിൾ | +8° / -20° |
| സ്വിവൽ ആംഗിൾ | ±45° |
| ചുമരിൽ നിന്നുള്ള വിപുലീകരണം | 1.3" (പിൻവലിച്ചു) മുതൽ 11.8" (വിപുലീകരിച്ചു) വരെ |
| മെറ്റീരിയൽ | അലോയ് സ്റ്റീൽ |
| നിറം | കറുപ്പ് |
| ഇനത്തിൻ്റെ ഭാരം | 11.97 പൗണ്ട് |
| പാക്കേജ് അളവുകൾ | 17.5 x 11 x 2 ഇഞ്ച് |
| ആദ്യ തീയതി ലഭ്യമാണ് | ഫെബ്രുവരി 21, 2025 |
ഉപഭോക്തൃ പിന്തുണ
XINLEI is committed to providing excellent customer service. If you have any questions, concerns, or require assistance with your TV wall mount, please do not hesitate to contact us.
For support, please refer to the contact information provided with your product packaging or visit the official XINLEI website. Our team is ready to assist you with installation, troubleshooting, or any product-related inquiries.
We encourage you to register your product to receive updates and support information.
