1. ആമുഖം
The Nitecore HC70 UHE is a high-performance headlamp designed for demanding environments, offering powerful illumination and versatile lighting options. With a maximum output of 1600 lumens and a beam distance of up to 170 yards, it is ideal for professionals working overnight, search and rescue operations, night hunting, caving, and other outdoor adventures. This manual provides detailed instructions for the proper setup, operation, maintenance, and troubleshooting of your HC70 UHE headlamp.
2. ബോക്സിൽ എന്താണുള്ളത്?
Upon unboxing your Nitecore HC70 UHE Headlamp, please verify that all the following components are included:
- Nitecore HC70 UHE Headlamp (with Nitecore NL2160 battery pre-installed)
- യുഎസ്ബി-സി മുതൽ യുഎസ്ബി-സി വരെ ചാർജിംഗ് കേബിൾ
- തലപ്പാവു
- സ്റ്റോറേജ് കേസ്
- Nitecore Sticker

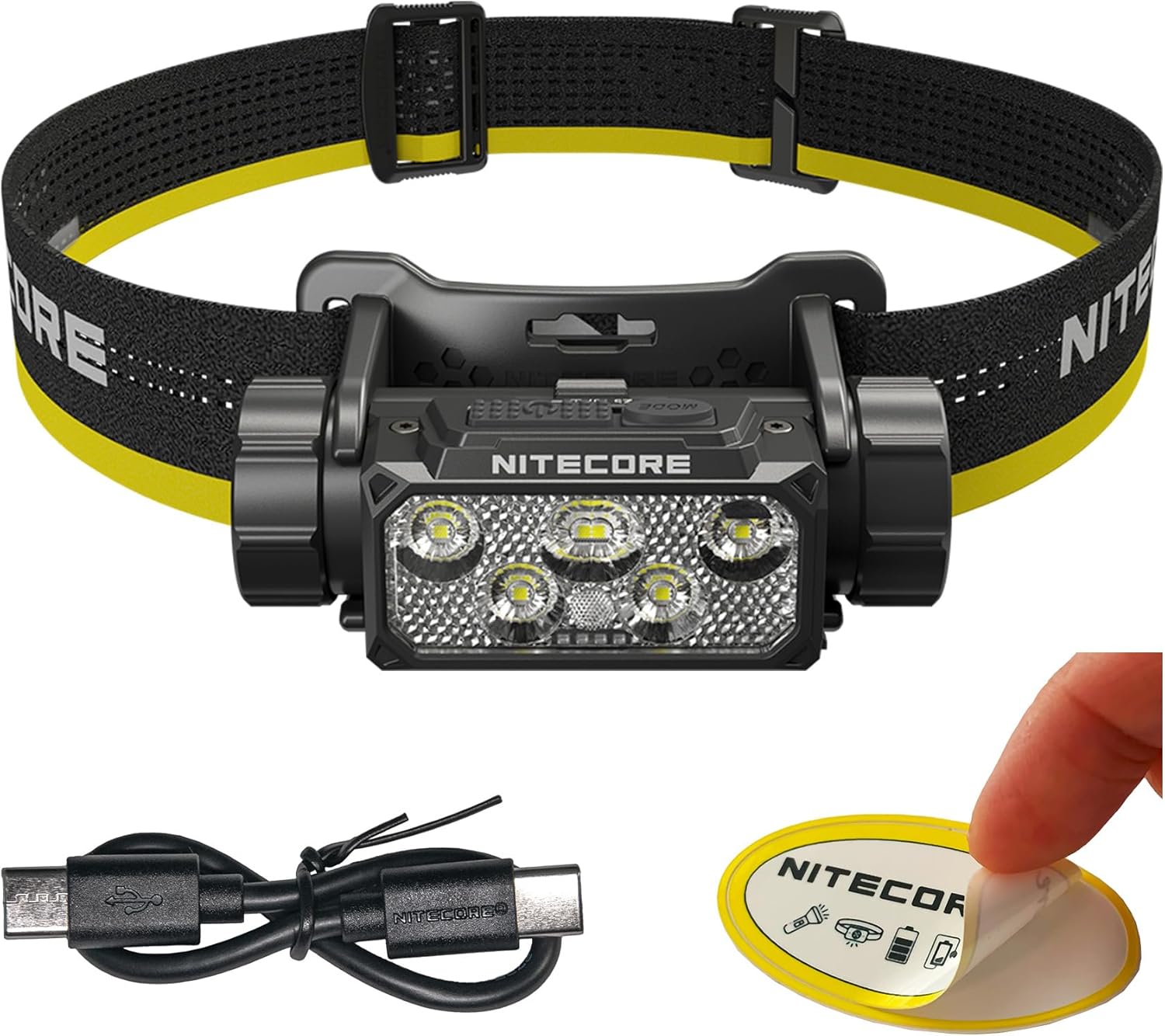

Image: The Nitecore HC70 UHE Headlamp, showing the main unit, headband, USB-C charging cable, and a Nitecore sticker, representing the contents of the package.
Image: A close-up of the Nitecore sticker, an additional accessory included with the headlamp.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview ഫീച്ചറുകളും
The HC70 UHE headlamp is engineered for robust performance and user convenience. Key features include:
- ശക്തമായ പ്രകാശം: Capable of emitting 1600 lumens with a max beam distance of 170 yards (156 meters).
- Extended Runtimes: Designed for long operational periods, offering up to 5 hours on its brightest setting and up to 220 hours on Ultralow mode.
- ഇരട്ട പ്രകാശ സ്രോതസ്സുകൾ: Features a primary white LED with 5 output levels (Turbo, High, Mid, Low, Ultralow), SOS, and Beacon modes, alongside an auxiliary red light with three outputs (High, Low, Slow Flashing).
- വൈഡ് ബീം ആംഗിൾ: Utilizes matrix-design UHE optics providing a wide lighting angle of over 100 degrees for broad area illumination.
- നീണ്ടുനിൽക്കുന്ന നിർമ്മാണം: Crafted from aero-grade aluminum alloy with an HA III hard-anodized finish, ensuring strength and longevity.
- വാട്ടർപ്രൂഫ്, ഇംപാക്ട് റെസിസ്റ്റൻ്റ്: Rated IP68 waterproof and impact resistant up to 2 meters, suitable for harsh conditions.
- USB-C റീചാർജ് ചെയ്യാവുന്നത്: Equipped with a built-in waterproof USB-C port for convenient recharging.
ചിത്രം: ദി ഹെഡ്ൽamp's powerful 1600 lumen output and 156-meter beam throw, shown illuminating a large area during night work.
ചിത്രം: ഉദാampതലയിലെ കളിക്കാർamp's versatile applications, including night maintenance, search and rescue, outdoor work, and trekking.
ചിത്രം: ഹെഡ്ലിന്റെ ചിത്രീകരണംamp's wide beam angle, providing a broad and clear view പ്രവർത്തന മേഖലയുടെ.
ചിത്രം: കഴിഞ്ഞുview തലയുടെamp's dual light sources, detailing the various output levels for both white and red light.
4. സജ്ജീകരണം
4.1 ഹെഡ്ബാൻഡ് ക്രമീകരണം
The HC70 UHE comes with an adjustable headband for comfortable and secure wearing. To adjust:
- തലയിടുകamp നിങ്ങളുടെ തലയിൽ.
- Adjust the elastic straps to ensure a snug fit without being too tight. The strap should sit comfortably around your head, and the top strap (if used) should provide additional stability.
- തലക്കെട്ട് ഉറപ്പാക്കുകamp unit is positioned correctly on your forehead for optimal light direction.
4.2 Battery Installation (Pre-installed)
The Nitecore NL2160 battery is pre-installed in the HC70 UHE headlamp. No initial battery installation is required. If the battery needs to be replaced in the future, refer to the battery compartment instructions on the device.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The HC70 UHE features a dual-button interface for easy one-hand operation:
- പവർ ബട്ടൺ: Controls power On/Off and brightness levels.
- മോഡ് ബട്ടൺ: Used for switching light sources and accessing special modes.
ചിത്രം: വിശദമായത് view തലയുടെamp's dual button interface, highlighting the Power Button and MODE Button for intuitive control.
5.1 പവർ ഓൺ/ഓഫ്
- ഓണാക്കാൻ: അമർത്തിപ്പിടിക്കുക പവർ ബട്ടൺ 1 സെക്കൻഡ്.
- ഓഫാക്കാൻ: അമർത്തിപ്പിടിക്കുക പവർ ബട്ടൺ for 1 second while the light is on.
5.2 Brightness Levels (White Light)
When the white light is on:
- ഷോർട്ട് അമർത്തുക പവർ ബട്ടൺ to cycle through brightness levels: Ultralow → Low → Mid → High → Turbo.
5.3 Switching Light Sources (White/Red)
എപ്പോൾ തലamp ഇതാണ്:
- ഷോർട്ട് അമർത്തുക മോഡ് ബട്ടൺ to switch between white light and red light.
5.4 റെഡ് ലൈറ്റ് മോഡുകൾ
When the red light is on:
- ഷോർട്ട് അമർത്തുക മോഡ് ബട്ടൺ to cycle through red light modes: Low → High → Slow Flashing.
5.5 Special Modes (SOS/Beacon)
When the white light is on:
- അമർത്തിപ്പിടിക്കുക മോഡ് ബട്ടൺ for 1 second to activate SOS mode.
- While in SOS mode, short press the മോഡ് ബട്ടൺ to switch to Beacon mode.
- To exit special modes, short press the പവർ ബട്ടൺ.
6. ചാർജിംഗ്
The Nitecore HC70 UHE features an intelligent USB-C charging circuit. The headlamp can be used while charging, and it will automatically stop charging once the battery is fully charged.
- ചാർജിംഗ് പോർട്ട്: The USB-C charging port is designed with a protective cover to prevent collisions and ensure water resistance.
- ചാർജിംഗ് സമയം: It takes approximately 3 hours and 20 minutes to fully charge the battery (using a 5V/2A power source).
6.1 ചാർജിംഗ് നടപടിക്രമം
- ഹെഡ്ഫോണിൽ USB-C ചാർജിംഗ് പോർട്ട് കണ്ടെത്തുക.amp.
- സംരക്ഷണ കവർ തുറക്കുക.
- Connect the provided USB-C to USB-C charging cable to the headlamp and to a USB power source (e.g., wall adapter, power bank, computer USB port).
- The power indicator lights will show charging status (see Section 7).
- Once charging is complete, disconnect the cable and securely close the protective cover to maintain water resistance.
ചിത്രം: ദി ഹെഡ്ൽamp being charged via its USB-C port, demonstrating the intelligent charging capability.
7. പവർ സൂചന
The HC70 UHE features an intuitive power indication system to inform you of the remaining battery level:
- 4 Constant-on Blue Indicators: 75% - 100% battery remaining.
- 3 Constant-on Blue Indicators: 50% - 75% battery remaining.
- 2 Constant-on Blue Indicators: 25% - 50% battery remaining.
- 1 Constant-on Blue Indicator: 0% - 25% battery remaining.
Image: Visual representation of the power indication system, showing how the blue LED bars correspond to remaining battery charge.
8. പരിപാലനം
To ensure the longevity and optimal performance of your Nitecore HC70 UHE headlamp, ഈ പരിപാലന മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുക:
- വൃത്തിയാക്കൽ: തല തുടയ്ക്കുകamp body with a clean, soft cloth. For stubborn dirt, a slightly damp തുണി ഉപയോഗിക്കാം. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- സംഭരണം: തലക്കെട്ട് സൂക്ഷിക്കുകamp in a cool, dry place away from direct sunlight and extreme temperatures. If storing for extended periods, it is recommended to fully charge the battery every three months to prevent battery degradation.
- ഒ-വളയങ്ങൾ: Periodically check the O-rings for wear and tear. Replace them if damaged to maintain the headlamp's waterproof rating. Lubricate O-rings with silicone grease as needed.
- ചാർജിംഗ് പോർട്ട്: Keep the USB-C charging port clean and free of debris. Always ensure the protective cover is securely closed when not charging.
9. പ്രശ്നപരിഹാരം
If you encounter issues with your Nitecore HC70 UHE headlamp, ദയവായി ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:
- ഹെഡ്amp ഓണാക്കുന്നില്ല:
- Ensure the battery is sufficiently charged. Refer to Section 7 for power indication.
- Verify that the battery is properly seated within the compartment.
- ഹെഡ്ലിന് എന്തെങ്കിലും ശാരീരിക ക്ഷതം സംഭവിച്ചിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക.amp or battery.
- Light Output is Weak or Flickering:
- ബാറ്ററി ലെവൽ കുറവായിരിക്കാം. ഹെഡ്ലെറ്റ് റീചാർജ് ചെയ്യുക.amp പൂർണ്ണമായും.
- Ensure the contacts inside the battery compartment are clean. Gently wipe them with a clean, dry cloth if necessary.
- ഹെഡ്amp ചാര്ജ്ജ് ആകുന്നില്ല:
- Check the USB-C cable for damage and ensure it is securely connected to both the headlamp വൈദ്യുതി ഉറവിടവും.
- Try a different USB power source or charging cable.
- Ensure the charging port is free of debris.
If the issue persists after attempting these solutions, please contact Nitecore customer support for further assistance.
10 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the Nitecore HC70 UHE Headlamp:
Image: Technical data table providing detailed performance metrics for the HC70 UHE headlamp.
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ | HC70 UHE |
| തെളിച്ചം (വെളുത്ത വെളിച്ചം) | Turbo: 1600 Lumens ഉയർന്നത്: 1000 ല്യൂമെൻസ് Mid: 500 Lumens കുറഞ്ഞത്: 150 ല്യൂമെൻസ് Ultralow: 8 Lumens |
| Brightness (Red Light) | ഉയർന്നത്: 15 ല്യൂമെൻസ് കുറഞ്ഞത്: 5 ല്യൂമെൻസ് Slow Flashing: 15 Lumens |
| പരമാവധി പ്രവർത്തനസമയം | 220 hours (Ultralow) |
| പരമാവധി ബീം ദൂരം | 156 മീറ്റർ (170 യാർഡ്) |
| ഇംപാക്ട് റെസിസ്റ്റൻസ് | 1.5 മീറ്റർ |
| IP റേറ്റിംഗ് | IP68 (Waterproof and Submersible) |
| പവർ ഉറവിടം | Battery Powered (1 Lithium Ion battery required, NL2160 pre-installed) |
| മെറ്റീരിയൽ | ആനോഡൈസ്ഡ് അലുമിനിയം |
| അളവുകൾ | 3.31"D x 1.99"W x 1.78"H |
| ഇനത്തിൻ്റെ ഭാരം | 6.08 ഔൺസ് |
| പ്രത്യേക സവിശേഷതകൾ | Adjustable Strap, Durable, High Power, Impact Resistant, Weatherproof |
Note: The stated data is measured using 1 x 21700 battery (6,000mAh) under laboratory conditions. The data may vary in real-world use due to different battery usage or environmental conditions.
11. വാറൻ്റിയും പിന്തുണയും
The Nitecore HC70 UHE Headlamp ഒരു കൂടെ വരുന്നു പരിമിത വാറൻ്റി. For specific details regarding the warranty period and coverage, please refer to the warranty card included with your product or visit the official Nitecore webസൈറ്റ്.
For technical support, service, or any inquiries not covered in this manual, please contact Nitecore customer service through their official channels. Keep your purchase receipt as proof of purchase for warranty claims.
കൂടുതൽ വിവരങ്ങൾക്ക്, സന്ദർശിക്കുക Nitecore Store on Amazon.
