Sharkoon AK6 RGB ATX PC Case User Manual

1. ആമുഖം

Thank you for choosing the Sharkoon AK6 RGB ATX PC Case. This manual provides essential information for the proper installation, operation, and maintenance of your new PC case. Please read this guide thoroughly before beginning the assembly process to ensure optimal performance and longevity of your components.

2 സുരക്ഷാ വിവരങ്ങൾ

• പിസി കേസിനുള്ളിലെ ഏതെങ്കിലും ഘടകങ്ങൾ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ നീക്കം ചെയ്യുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും വാൾ ഔട്ട്‌ലെറ്റിൽ നിന്ന് വൈദ്യുതി വിതരണം വിച്ഛേദിക്കുക.
• ടെമ്പർഡ് ഗ്ലാസ് പാനലുകൾ ശ്രദ്ധയോടെ കൈകാര്യം ചെയ്യുക. അവ ദുർബലമാണ്, താഴെ വീണാലോ ആഘാതത്തിൽ ഏൽക്കുമ്പോഴോ പൊട്ടിപ്പോകും.
• Avoid exposing the case to extreme temperatures, humidity, or direct sunlight.
• Keep small parts and screws out of reach of children.
• Ensure proper grounding to prevent electrostatic discharge (ESD) damage to sensitive electronic components.

3. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:

• ഷാർകൂൺ AK6 RGB ATX പിസി കേസ്
• Accessory box (containing screws, cable ties, and other small parts)
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Sharkoon AK6 RGB ATX PC Case is designed with a modern glass aesthetic, featuring seamless integration of tempered glass on the front and side panels. It includes four pre-installed 120mm addressable RGB PWM fans for optimal airflow and visual appeal. The case supports a wide range of components, including BTF motherboards, and offers ample space for high-performance hardware.

ചിത്രം 4.1: മുൻവശത്തെ ഉൾഭാഗം view of the Sharkoon AK6 RGB PC case, showcasing the pre-installed addressable RGB fans and the spacious main chamber.

ചിത്രം 4.2: കോണാകൃതിയിലുള്ളത് view of the Sharkoon AK6 RGB PC case, highlighting the tempered glass side panel and the top mesh for ventilation.

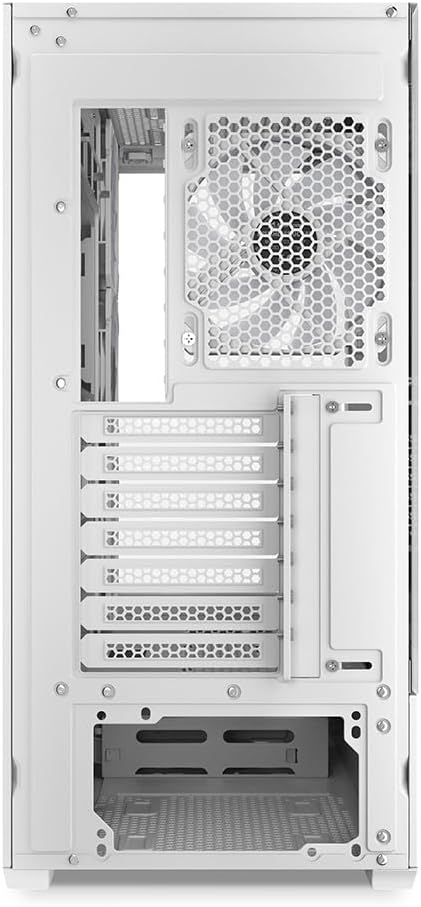

ചിത്രം 4.3: പിൻഭാഗം view of the Sharkoon AK6 RGB PC case, showing the I/O shield cutout, rear exhaust fan mount, and expansion slots.

ഫ്രണ്ട് I/O പാനൽ

The front I/O panel is located on the side of the case and includes:

• പവർ ബട്ടൺ
• റീസെറ്റ് ബട്ടൺ
• 2 x USB Ports (Type-A)
• 1 x യുഎസ്ബി ടൈപ്പ്-സി പോർട്ട്
• Audio Jacks (TRRS)

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps to install your components into the Sharkoon AK6 RGB PC Case.

5.1 കേസ് തയ്യാറാക്കൽ

1. കേസ് ഒരു പരന്നതും സ്ഥിരതയുള്ളതുമായ പ്രതലത്തിൽ വയ്ക്കുക.
2. Carefully remove the tempered glass side panel by unscrewing the thumb screws at the rear and gently pulling the panel away.
3. Remove the rear metal side panel by unscrewing the thumb screws.

5.2 മദർബോർഡ് ഇൻസ്റ്റാളേഷൻ

The AK6 RGB supports Mini-ITX, Micro-ATX, ATX, and BTF motherboards.

1. Install the I/O shield into the cutout at the rear of the case (if not pre-installed on your motherboard).
2. Align your motherboard with the standoffs inside the case. Ensure all standoffs match the motherboard's mounting holes.
3. ആക്സസറി ബോക്സിൽ നിന്നുള്ള ഉചിതമായ സ്ക്രൂകൾ ഉപയോഗിച്ച് മദർബോർഡ് സുരക്ഷിതമാക്കുക.

ചിത്രം 5.1: ഇൻ്റീരിയർ view of the Sharkoon AK6 RGB PC case, illustrating the motherboard tray, cable management cutouts, and front fan mounting points.

5.3 പവർ സപ്ലൈ ഇൻസ്റ്റലേഷൻ

The case features a bottom-mount power supply design.

1. Slide the power supply unit (PSU) into the dedicated compartment at the bottom rear of the case.
2. Align the PSU with the screw holes at the rear of the case.
3. Secure the PSU with the provided screws.

5.4 സ്റ്റോറേജ് ഡിവൈസ് ഇൻസ്റ്റലേഷൻ

The AK6 RGB supports up to two 3.5" HDDs or four 2.5" SSDs.

1. For 3.5" HDDs: Locate the drive cages beneath the PSU shroud. Slide the HDD into a drive tray and secure it with screws.
2. For 2.5" SSDs: SSDs can be mounted on the dedicated brackets behind the motherboard tray or on the 3.5" drive trays using adapter screws.

ചിത്രം 5.2: പിൻഭാഗം view of the Sharkoon AK6 RGB PC case, detailing the drive cages for 3.5-inch HDDs and 2.5-inch SSDs, and the power supply shroud area.

5.5 ഗ്രാഫിക്സ് കാർഡും എക്സ്പാൻഷൻ കാർഡ് ഇൻസ്റ്റാളേഷനും

1. കേസിന്റെ പിൻഭാഗത്തുള്ള ആവശ്യമായ എക്സ്പാൻഷൻ സ്ലോട്ട് കവറുകൾ നീക്കം ചെയ്യുക.
2. നിങ്ങളുടെ മദർബോർഡിലെ ഉചിതമായ PCIe സ്ലോട്ടുകളിൽ നിങ്ങളുടെ ഗ്രാഫിക്സ് കാർഡ് അല്ലെങ്കിൽ മറ്റ് എക്സ്പാൻഷൻ കാർഡുകൾ ചേർക്കുക.
3. Secure the cards with screws. The case includes a rubberized graphics card support for larger cards.

5.6 CPU Cooler and Radiator Installation

The case supports CPU coolers up to 17 cm in height and allows for extensive liquid cooling setups.

• നിർമ്മാതാവിന്റെ നിർദ്ദേശങ്ങൾക്കനുസൃതമായി നിങ്ങളുടെ സിപിയു കൂളർ ഇൻസ്റ്റാൾ ചെയ്യുക.
• For liquid cooling, the case can accommodate a 360mm radiator at the top and an additional 280mm radiator.

5.7 കേബിൾ മാനേജ്മെന്റ്

Utilize the cable management cutouts and tie-down points behind the motherboard tray to route and secure cables. This improves airflow and aesthetics.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 പവർ ചെയ്യുന്നു

After all components are installed and cables are connected, replace the side panels. Connect the power cable to your PSU and a wall outlet, then press the power button on the front I/O panel to start your system.

6.2 RGB ഫാൻ നിയന്ത്രണം

The AK6 RGB comes with four pre-installed addressable RGB PWM fans. These fans are connected to an RGB controller which also provides connections for up to four LED elements and four PWM fans. The RGB lighting can typically be controlled via your motherboard's RGB software (if compatible) or through a dedicated button on the case (if present and connected).

6.3 എയർഫ്ലോ ഒപ്റ്റിമൈസേഷൻ

The case is designed for ideal airflow, with three inverted fans drawing air from the side into the case. The top and rear fan mounts allow for additional exhaust fans. Ensure proper fan orientation for optimal cooling performance.

ചിത്രം 6.1: ഉദാample of a fully assembled system within the Sharkoon AK6 RGB PC case, featuring various components and active RGB lighting.

7. പരിപാലനം

Regular maintenance helps ensure the longevity and performance of your PC components.

• പൊടി ഫിൽട്ടറുകൾ: Periodically clean the removable dust filters (e.g., on the top and bottom) to maintain optimal airflow and prevent dust buildup inside the case. Use compressed air or a soft brush.
• ഗ്ലാസ് പാനലുകൾ: മൃദുവായതും ലിന്റ് രഹിതവുമായ തുണിയും ഗ്ലാസ് ക്ലീനറും ഉപയോഗിച്ച് ടെമ്പർഡ് ഗ്ലാസ് പാനലുകൾ വൃത്തിയാക്കുക. പ്രതലത്തിൽ പോറൽ വീഴ്ത്താൻ സാധ്യതയുള്ള ഉരച്ചിലുകൾ ഉള്ള വസ്തുക്കൾ ഒഴിവാക്കുക.
• ഇന്റീരിയർ ക്ലീനിംഗ്: Use compressed air to remove dust from internal components and fans. Ensure the system is powered off and unplugged before cleaning.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your PC case, refer to the following common troubleshooting steps:

• ശക്തിയില്ല: Ensure the power supply is properly connected to the wall outlet and the motherboard. Check all internal power cables (24-pin ATX, 8-pin CPU, PCIe power).
• ഫാനുകൾ കറങ്ങുന്നില്ല/RGB പ്രവർത്തിക്കുന്നില്ല: Verify that all fan and RGB cables are correctly connected to the motherboard or the included RGB controller. Check your motherboard's BIOS/UEFI settings or RGB software for fan speed and lighting control.
• മുൻവശത്തെ I/O പോർട്ടുകൾ പ്രവർത്തിക്കുന്നില്ല: Confirm that the front panel connectors (USB, audio, power/reset switches) are correctly plugged into the corresponding headers on your motherboard.
• അമിത ചൂടാക്കൽ: Ensure all fans are spinning correctly and oriented for proper airflow. Clean dust filters and internal components. Verify CPU cooler installation.

For further assistance, please contact Sharkoon support.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റി

Sharkoon products are manufactured to high quality standards. For detailed warranty information, please refer to the warranty card included with your product or visit the official Sharkoon webസൈറ്റ്. സാധാരണ ഉപയോഗത്തിലുള്ള മെറ്റീരിയലുകളിലെയും ജോലികളിലെയും വൈകല്യങ്ങൾ വാറന്റി സാധാരണയായി ഉൾക്കൊള്ളുന്നു.

11. പിന്തുണ

If you require technical assistance or have questions regarding your Sharkoon AK6 RGB ATX PC Case, please visit the official Sharkoon website for support resources, FAQs, and contact information. You may also find updated drivers or software for the RGB controller there.

Webസൈറ്റ്: www.sharkoon.com
