ഡാക്രോ ZK-502MT ബ്ലൂടൂത്ത് Ampലൈഫ് ബോർഡ് യൂസർ മാന്വൽ

1. ആമുഖം

The Daakro ZK-502MT Bluetooth Amplifier Board is a versatile 2.0 channel audio amplifier designed for DIY home audio projects. It features dual HiFi amplifier chips, providing clear and high-fidelity sound. With support for both Bluetooth 5.0 and AUX inputs, it offers flexible connectivity options for various audio sources. This manual provides detailed instructions for setup, operation, and maintenance of your ZK-502MT ampലൈഫ് ബോർഡ്.

ഡാക്രോ ZK-502MT ബ്ലൂടൂത്ത് Amplifier Board with screwdriver and power adapter

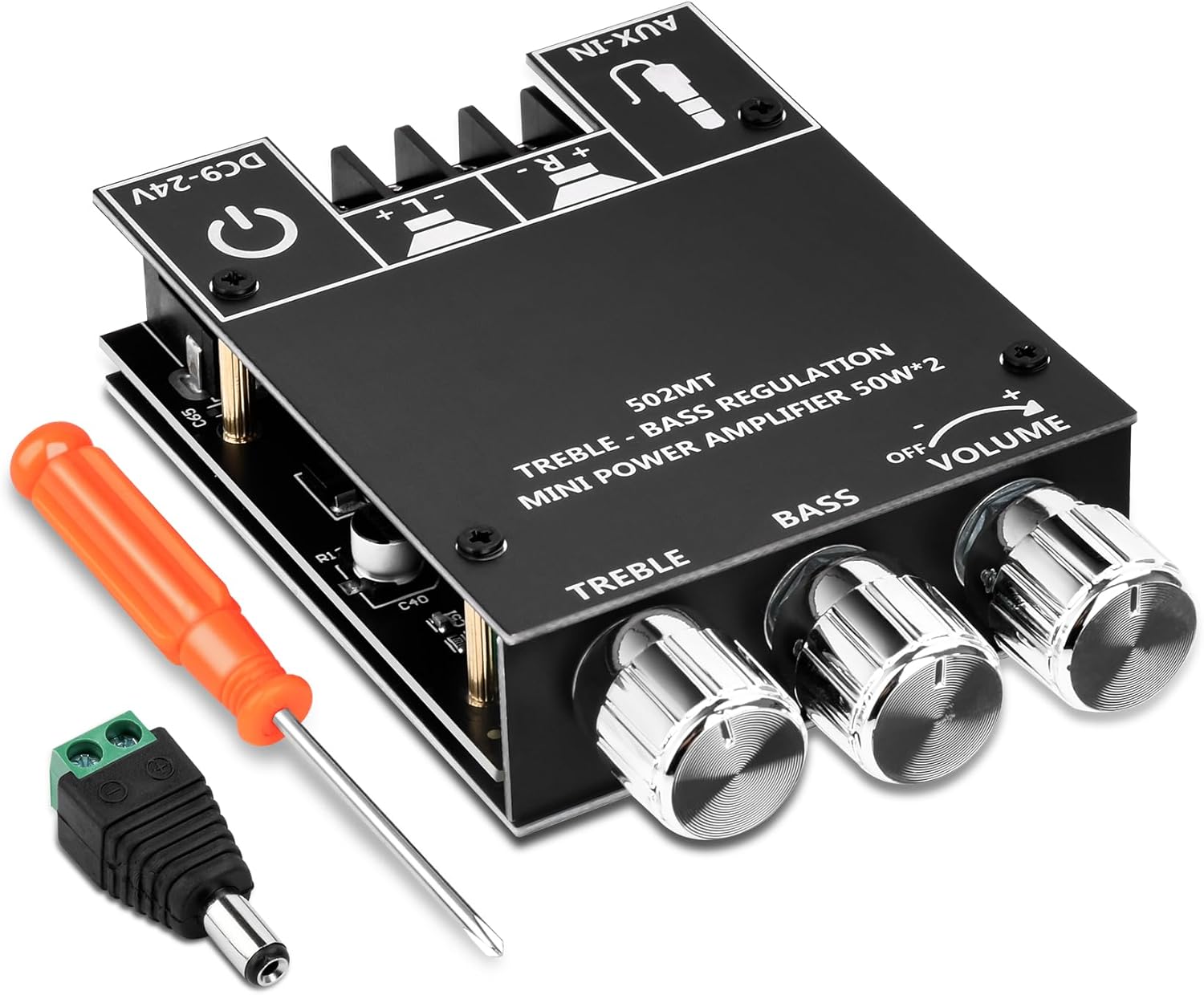

Image 1.1: The ZK-502MT Bluetooth Amplifier Board, including a screwdriver and a DC power adapter.

2 പ്രധാന സവിശേഷതകൾ

Dual HiFi Ampലൈഫയർ ചിപ്പ്: Utilizes two HiFi amplifier chips with PurePath technology for ultra-high resolution, low distortion, and high-fidelity sound.
2.0 ചാനൽ കോൺഫിഗറേഷൻ: Supports left and right channel output, each providing 50W output power for an immersive sound experience.
Dual Audio Input Modes: Seamlessly switch between Bluetooth 5.0 for wireless connectivity and traditional AUX input for wired audio sources.
വിശാലമായ ആപ്ലിക്കേഷൻ: Compatible with a wide input voltage range from 9V to 24V DC and suitable for 20-200W, 4-8Ω speakers.
സമഗ്രമായ സംരക്ഷണം: Built-in protection mechanisms include over-voltagഇ, വോളിയത്തിന് താഴെtage, over-temperature, short-circuit, and reverse connection protection.
Treble and Bass Control: Independent knobs for adjusting treble and bass to customize your audio output.

3. ബോക്സിൽ എന്താണുള്ളത്?

പാക്കേജ് തുറക്കുമ്പോൾ, ഇനിപ്പറയുന്ന എല്ലാ ഘടകങ്ങളും ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:

ZK-502MT Bluetooth Ampലൈഫ് ബോർഡ്
Top Plate with Control Labels
താഴെയുള്ള പ്ലേറ്റ്
സ്ക്രൂഡ്രൈവർ
ഡിസി പവർ അഡാപ്റ്റർ കണക്റ്റർ
ഹീറ്റ് സിങ്ക്
Mounting Hardware (Screws, Standoffs)
Control Knobs (Volume, Treble, Bass)

Contents of the ZK-502MT amplifier board box, including the board, plates, screwdriver, power connector, heat sink, and knobs.

Image 3.1: All components included in the ZK-502MT package.

4. സജ്ജീകരണ ഗൈഡ്

Follow these steps to properly set up your ZK-502MT Bluetooth Ampലൈഫയർ ബോർഡ്.

4.1 Component Assembly

Attach Heat Sink: Secure the provided heat sink to the main amplifier chip on the board. Ensure good contact for optimal heat dissipation.
Assemble Casing: Use the provided standoffs and screws to attach the top and bottom plates to the amplifier board. The top plate has labels for controls and ports.
Install Knobs: Place the three control knobs onto their respective shafts for Volume, Bass, and Treble.

Close-up of the heat sink installed on the ampലൈഫ് ബോർഡ്.

Close-up of the control knobs on the ampലൈഫ് ബോർഡ്.

Image 4.1: Proper installation of the heat sink and control knobs.

4.2 സ്പീക്കർ കണക്ഷൻ

ഇതിലേക്ക് നിങ്ങളുടെ സ്പീക്കറുകൾ ബന്ധിപ്പിക്കുക amplifier board using the screw terminals. The board supports 2.0 channel output (Left and Right). Ensure correct polarity (+ and -) for each speaker.

Connect the positive (+) terminal of your left speaker to the 'L+' terminal on the board.
Connect the negative (-) terminal of your left speaker to the 'L-' terminal on the board.
Connect the positive (+) terminal of your right speaker to the 'R+' terminal on the board.
Connect the negative (-) terminal of your right speaker to the 'R-' terminal on the board.

ദി amplifier board is suitable for 20-200W, 4-8Ω speakers.

Diagram showing speaker and input connections on the ampലൈഫ് ബോർഡ്.

Image 4.2: Connection points for speakers, power, and AUX input.

4.3 പവർ കണക്ഷൻ

Connect a DC power supply (9V-24V) to the power input terminal. The board includes a DC power adapter connector for convenience.

നിങ്ങളുടെ പവർ സപ്ലൈ വോളിയം ഉറപ്പാക്കുകtage is within the 9V to 24V DC range.
Connect the power supply to the DC-IN port on the ampലൈഫ് ബോർഡ്.
The board has built-in reverse connection protection, but always double-check polarity before powering on.

Close-up of the power input and speaker terminals on the ampലൈഫ് ബോർഡ്.

Image 4.3: Detail of the power input and speaker terminals.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

This section details how to operate your ZK-502MT ampലൈഫ് ബോർഡ്.

5.1 പവർ ഓൺ/ഓഫ്

To power on, ensure all connections are secure, then connect the power supply to a power outlet. The power indicator LED will illuminate.
To power off, disconnect the power supply from the outlet.

5.2 Volume, Treble, and Bass Control

ദി amplifier board features three rotary knobs for audio adjustment:

വോളിയം: Rotate the "VOLUME" knob clockwise to increase volume and counter-clockwise to decrease.
ബാസ്: Rotate the "BASS" knob clockwise to increase bass frequencies and counter-clockwise to decrease.
ട്രെബിൾ: Rotate the "TREBLE" knob clockwise to increase treble frequencies and counter-clockwise to decrease.

5.3 Audio Input Modes

The ZK-502MT supports two audio input modes: Bluetooth and AUX.

Diagram illustrating multiple audio input modes: Bluetooth and AUX, with compatible devices like mobile phones, tablets, and computers.

ചിത്രം 5.1: ദി amplifier board supports both Bluetooth and AUX input modes.

5.3.1 ബ്ലൂടൂത്ത് മോഡ്

ഉറപ്പാക്കുക amplifier board is powered on.
The board will automatically enter Bluetooth pairing mode. A voice prompt or indicator light may confirm this.
On your audio source device (e.g., smartphone, tablet, computer), enable Bluetooth and search for available devices.
Select "ZK-502MT" from the list of devices to pair. No password is required.
Once paired, a confirmation sound will be heard, and you can begin playing audio wirelessly.

A smartphone connected via Bluetooth to the ZK-502MT amplifier board, showing a range of up to 16.4 feet.

Image 5.2: Bluetooth connectivity range of the ZK-502MT.

5.3.2 AUX ഇൻപുട്ട് മോഡ്

Connect a 3.5mm audio cable from your audio source device (e.g., MP3 player, TV, laptop) to the "AUX-IN" port on the ampലൈഫ് ബോർഡ്.
ദി amplifier board will automatically switch to AUX input mode when a cable is detected.
Begin playing audio from your source device.

6 സാങ്കേതിക സവിശേഷതകൾ

ഫീച്ചർ	സ്പെസിഫിക്കേഷൻ
മോഡൽ നമ്പർ	ZK-502MT
ബ്രാൻഡ്	ഡാക്രോ
ചാനലുകളുടെ എണ്ണം	2.0 (സ്റ്റീരിയോ)
ഔട്ട്പുട്ട് പവർ	50W + 50W (Total 100W)
ഇൻപുട്ട് വോളിയംtagഇ റേഞ്ച്	ഡിസി 9V - 24V
സ്പീക്കർ ഇംപെഡൻസ്	4-8Ω
Speaker Power Compatibility	20 വാട്ട് - 200 വാട്ട്
ബ്ലൂടൂത്ത് പതിപ്പ്	5.0
ഓഡിയോ ഇൻപുട്ടുകൾ	Bluetooth, AUX (3.5mm)
അളവുകൾ (L x W x H)	3.54 x 2.36 x 0.83 ഇഞ്ച് (9 x 6 x 2.1 സെ.മീ)
ഇനത്തിൻ്റെ ഭാരം	4.2 ഔൺസ് (119 ഗ്രാം)

Diagram showing the compact dimensions of the ZK-502MT ampലൈഫ് ബോർഡ്.

Image 6.1: Physical dimensions of the ZK-502MT ampലൈഫ് ബോർഡ്.

Table comparing power output based on input voltage, സ്പീക്കർ ഇം‌പെഡൻസ്.

Image 6.2: Power Output Comparison Table for different input voltages and speaker impedances.

7. പ്രശ്‌നപരിഹാരം

പ്രശ്നം	സാധ്യമായ കാരണം	പരിഹാരം
ശബ്ദ ഔട്ട്പുട്ട് ഇല്ല	Incorrect speaker wiring. Low volume setting. തെറ്റായ ഇൻപുട്ട് മോഡ് തിരഞ്ഞെടുത്തു. Faulty audio source or cable. വൈദ്യുതി വിതരണ പ്രശ്നം.	Check speaker polarity (+/-) and ensure secure connections. Increase the volume knob on the ampലൈഫയറും നിങ്ങളുടെ ഓഡിയോ ഉറവിടവും. Ensure the correct input (Bluetooth/AUX) is active. മറ്റൊരു ഓഡിയോ ഉറവിടമോ കേബിളോ ഉപയോഗിച്ച് പരീക്ഷിക്കുക. Verify power supply is connected and within 9-24V DC range.
ബ്ലൂടൂത്ത് കണക്റ്റ് ചെയ്യുന്നില്ല	Amplifier not in pairing mode. ഉപകരണം വളരെ അകലെയാണ് ampജീവൻ. ബ്ലൂടൂത്ത് ഇടപെടൽ. Previous connection issue.	ഉറപ്പാക്കുക ampലൈഫയർ ഓണാക്കി ജോടിയാക്കാൻ തയ്യാറാണ്. നിങ്ങളുടെ ഉപകരണം അടുത്തേക്ക് നീക്കുക amplifier (within 16.4 feet/5 meters). സമീപത്തുള്ള മറ്റ് ബ്ലൂടൂത്ത് ഉപകരണങ്ങൾ ഓഫാക്കുക. Forget "ZK-502MT" on your device's Bluetooth settings and try pairing again.
ശബ്ദ വികലത അല്ലെങ്കിൽ മോശം നിലവാരം	വോളിയം വളരെ കൂടുതലാണ്. Incompatible speakers. അപര്യാപ്തമായ വൈദ്യുതി വിതരണം. മോശം ഓഡിയോ ഉറവിട നിലവാരം.	Reduce volume on both ampലൈഫയർ, ഓഡിയോ ഉറവിടം. Ensure speakers are 4-8Ω and within 20-200W power rating. Use a power supply with adequate current (e.g., 12V 5A or 24V 3A for higher power output). ഉയർന്ന നിലവാരമുള്ള ഓഡിയോ ഉറവിടം ഉപയോഗിച്ച് പരീക്ഷിക്കുക.
Amplifier board gets hot	High volume or prolonged use. അപര്യാപ്തമായ വെൻ്റിലേഷൻ. Heat sink not properly installed.	This is normal under heavy load, but ensure it's not excessively hot. Ensure the board has sufficient airflow. Verify the heat sink is securely attached to the chip.

8. പരിപാലനം

To ensure the longevity and optimal performance of your ZK-502MT amplifier board, follow these simple maintenance guidelines:

വൃത്തിയാക്കൽ: Gently wipe the surface of the board with a soft, dry cloth. Do not use liquid cleaners or solvents, as they may damage the electronic components.
പൊടി നീക്കം: Periodically use compressed air to remove dust from the heat sink and other components to maintain proper cooling.
സംഭരണം: സംഭരിച്ചാൽ amplifier board for an extended period, disconnect it from power and store it in a cool, dry place away from direct sunlight and excessive humidity.
കൈകാര്യം ചെയ്യൽ: Always handle the board by its edges to avoid touching sensitive components or causing static discharge.

9. വാറൻ്റിയും പിന്തുണയും

Daakro is committed to providing high-quality products and excellent customer service.

വാറൻ്റി: ഈ ഉൽപ്പന്നം എ 36 മാസ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ, നിർമ്മാണ വൈകല്യങ്ങൾ ഉൾക്കൊള്ളുന്നു. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
കസ്റ്റമർ സർവീസ്: For any questions, technical assistance, or warranty inquiries, please contact Daakro customer support.
ഓൺലൈൻ പിന്തുണ: Visit the official Daakro Store on Amazon for more information and support resources: Daakro Amazon Store.

Image indicating 36 months warranty, 24 hours online customer service, and 100% customer satisfaction.

Image 9.1: Daakro After-Sales Support information.
