1. ആമുഖം
നിങ്ങളുടെ SPIRIT SP POS 58 IVU തെർമൽ രസീത് പ്രിന്ററിന്റെ ശരിയായ ഇൻസ്റ്റാളേഷൻ, പ്രവർത്തനം, പരിപാലനം എന്നിവയ്ക്കുള്ള അവശ്യ വിവരങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. ഒപ്റ്റിമൽ പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കാൻ പ്രിന്റർ ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക. കടകളും റെസ്റ്റോറന്റുകളും ഉൾപ്പെടെ വിവിധ ബിസിനസ്സ് പരിതസ്ഥിതികളിൽ കാര്യക്ഷമമായ രസീത് പ്രിന്റിംഗിനായി ഈ പ്രിന്റർ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.
2 സുരക്ഷാ വിവരങ്ങൾ
- പ്രിന്ററിനൊപ്പം നൽകിയിരിക്കുന്ന പവർ അഡാപ്റ്റർ എപ്പോഴും ഉപയോഗിക്കുക. തെറ്റായ അഡാപ്റ്റർ ഉപയോഗിക്കുന്നത് ഉപകരണത്തിന് കേടുപാടുകൾ വരുത്തുകയോ സുരക്ഷാ അപകടസാധ്യത ഉണ്ടാക്കുകയോ ചെയ്തേക്കാം.
- പ്രിന്ററിനെ വെള്ളം, ഈർപ്പം അല്ലെങ്കിൽ തീവ്രമായ താപനില എന്നിവയിൽ തുറന്നുകാട്ടരുത്.
- പ്രിന്റർ നേരിട്ട് സൂര്യപ്രകാശം ഏൽക്കുന്ന സ്ഥലത്തോ താപ സ്രോതസ്സുകൾക്ക് സമീപമോ വയ്ക്കുന്നത് ഒഴിവാക്കുക.
- ആകസ്മികമായ വീഴ്ചകൾ തടയാൻ പ്രിന്റർ സ്ഥിരതയുള്ളതും പരന്നതുമായ ഒരു പ്രതലത്തിൽ സ്ഥാപിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- പ്രിന്റർ സ്വയം വേർപെടുത്താനോ നന്നാക്കാനോ ശ്രമിക്കരുത്. ഏതെങ്കിലും അറ്റകുറ്റപ്പണികൾക്ക് യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥരെ സമീപിക്കുക.
- പ്രിന്റർ കുട്ടികളിൽ നിന്ന് അകറ്റി നിർത്തുക.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- സ്പിരിറ്റ് എസ്പി പിഒഎസ് 58 ഐവിയു തെർമൽ രസീത് പ്രിന്റർ
- പവർ അഡാപ്റ്റർ
- USB കേബിൾ
- സ്റ്റാർട്ടർ തെർമൽ പേപ്പർ റോൾ
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
സ്പിരിറ്റ് എസ്പി പിഒഎസ് 58 ഐവിയു, അതിവേഗ, ഇങ്ക്ലെസ് പ്രിന്റിംഗിനായി രൂപകൽപ്പന ചെയ്ത ഒരു കോംപാക്റ്റ് തെർമൽ രസീത് പ്രിന്ററാണ്. 58 എംഎം പേപ്പർ വീതിയും വൈവിധ്യമാർന്ന ഉപയോഗത്തിനായി യുഎസ്ബി കണക്റ്റിവിറ്റിയും ഇതിന്റെ സവിശേഷതയാണ്.
4.1 ഫ്രണ്ട് View

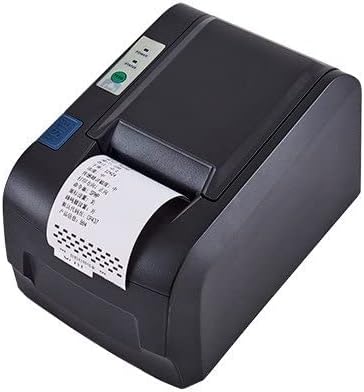

ചിത്രം: മുൻഭാഗം view സ്പിരിറ്റ് എസ്പി പിഒഎസ് 58 ഐവിയു തെർമൽ രസീത് പ്രിന്ററിന്റെ, മുൻവശത്തെ സ്ലോട്ടിൽ നിന്ന് പുറത്തുകടക്കുന്ന ഒരു പ്രിന്റ് ചെയ്ത രസീത് കാണിക്കുന്നു. മുകളിലെ പാനലിൽ പവർ, സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ ദൃശ്യമാണ്.
4.2 ടോപ്പ് View

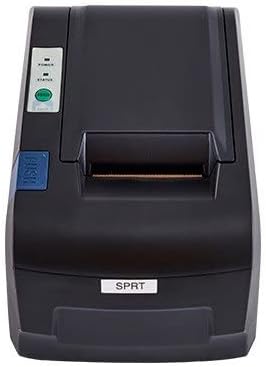

ചിത്രം: മുകളിൽ നിന്ന് താഴേക്ക് view സ്പിരിറ്റ് എസ്പി പിഒഎസ് 58 ഐവിയു തെർമൽ രസീത് പ്രിന്ററിന്റെ പവർ, സ്റ്റാറ്റസ് സൂചകങ്ങൾ, പേപ്പർ കവർ തുറക്കുന്നതിനുള്ള 'പുഷ്' ബട്ടൺ, പേപ്പർ എക്സിറ്റ് സ്ലോട്ട് എന്നിവ ഹൈലൈറ്റ് ചെയ്യുന്നു.
4.3 ആന്തരിക ഘടകങ്ങൾ (പേപ്പർ കമ്പാർട്ട്മെന്റ് ഓപ്പൺ)

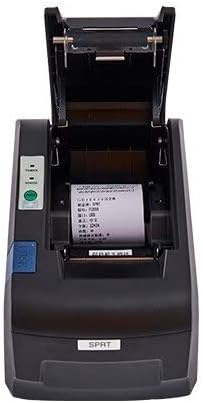

ചിത്രം: സ്പിരിറ്റ് എസ്പി പിഒഎസ് 58 ഐവിയു തെർമൽ രസീത് പ്രിന്റർ, അതിന്റെ മുകളിലെ കവർ തുറന്നിരിക്കുന്നു, തെർമൽ പേപ്പർ റോൾ കമ്പാർട്ടുമെന്റും പ്രിന്റ് ഹെഡ് മെക്കാനിസവും വെളിപ്പെടുത്തുന്നു. ഇത് view പേപ്പർ ലോഡിംഗിന് അത്യാവശ്യമാണ്.
5. സജ്ജീകരണം
5.1 അൺപാക്കിംഗ്
- പാക്കേജിംഗിൽ നിന്ന് പ്രിന്ററും എല്ലാ അനുബന്ധ ഉപകരണങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- ഭാവിയിലെ ഗതാഗതത്തിനോ സംഭരണത്തിനോ വേണ്ടി പാക്കേജിംഗ് സൂക്ഷിക്കുക.
5.2 ബന്ധിപ്പിക്കുന്ന പവർ
- പ്രിൻ്റർ ഓഫാണെന്ന് ഉറപ്പാക്കുക.
- പ്രിന്ററിന്റെ പിൻഭാഗത്തുള്ള പവർ പോർട്ടിലേക്ക് പവർ അഡാപ്റ്റർ കേബിൾ ബന്ധിപ്പിക്കുക.
- അനുയോജ്യമായ ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് പവർ അഡാപ്റ്റർ പ്ലഗ് ചെയ്യുക.
5.3 തെർമൽ പേപ്പർ ലോഡുചെയ്യുന്നു
- മുകളിലെ കവർ തുറക്കാൻ പ്രിന്ററിന്റെ വശത്തുള്ള 'പുഷ്' ബട്ടൺ അമർത്തുക.
- കമ്പാർട്ടുമെന്റിലേക്ക് ഒരു പുതിയ 58mm തെർമൽ പേപ്പർ റോൾ തിരുകുക, പേപ്പർ അടിയിൽ നിന്ന് ഫീഡ് ചെയ്യുന്നുണ്ടെന്നും മുൻവശത്തെ അറ്റം നേരെയാണെന്നും ഉറപ്പാക്കുക.
- കട്ടിംഗ് എഡ്ജിന് അപ്പുറത്തേക്ക് ഒരു ചെറിയ തുക പേപ്പർ പുറത്തെടുക്കുക.
- മുകളിലെ കവർ ശരിയായ സ്ഥാനത്ത് ക്ലിക്കു ചെയ്യുന്നത് വരെ ദൃഢമായി അടയ്ക്കുക.
ചിത്രം: മുകളിൽ view പേപ്പർ കവർ തുറന്നിരിക്കുന്ന പ്രിന്ററിന്റെ, കമ്പാർട്ടുമെന്റിനുള്ളിൽ ശരിയായി സ്ഥാപിച്ചിരിക്കുന്ന ഒരു തെർമൽ പേപ്പർ റോൾ, കവർ അടയ്ക്കാൻ തയ്യാറായി നിൽക്കുന്നതായി കാണിക്കുന്നു.
5.4 ഡ്രൈവർ ഇൻസ്റ്റലേഷൻ (USB കണക്ഷൻ)
- നൽകിയിരിക്കുന്ന USB കേബിൾ ഉപയോഗിച്ച് നിങ്ങളുടെ കമ്പ്യൂട്ടറിലേക്ക് പ്രിൻ്റർ ബന്ധിപ്പിക്കുക.
- പ്രിൻ്റർ ഓണാക്കുക.
- വിൻഡോസ് ഓപ്പറേറ്റിംഗ് സിസ്റ്റങ്ങൾക്ക്, പ്രിന്റർ ഡ്രൈവറുകൾ യാന്ത്രികമായി ഇൻസ്റ്റാൾ ചെയ്തേക്കാം. ഇല്ലെങ്കിൽ, ഡ്രൈവർ സിഡി ചേർക്കുക (നൽകിയിട്ടുണ്ടെങ്കിൽ) അല്ലെങ്കിൽ നിർമ്മാതാവിന്റെ ഏറ്റവും പുതിയ ഡ്രൈവറുകൾ ഡൗൺലോഡ് ചെയ്യുക. webസൈറ്റ്.
- ഡ്രൈവർ ഇൻസ്റ്റലേഷൻ പൂർത്തിയാക്കാൻ ഓൺ-സ്ക്രീൻ നിർദ്ദേശങ്ങൾ പാലിക്കുക.
- ഇൻസ്റ്റാളേഷന് ശേഷം, നിങ്ങളുടെ കമ്പ്യൂട്ടറിന്റെ 'ഡിവൈസസ് ആൻഡ് പ്രിന്ററുകൾ' ക്രമീകരണങ്ങളിൽ പ്രിന്റർ തിരിച്ചറിഞ്ഞിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 പവർ ഓൺ/ഓഫ്
- പവർ ഓൺ ചെയ്യാൻ, പവർ അഡാപ്റ്റർ ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക, തുടർന്ന് പവർ ബട്ടൺ അമർത്തുക. 'POWER' ഇൻഡിക്കേറ്റർ ലൈറ്റ് പ്രകാശിക്കും.
- പവർ ഓഫ് ചെയ്യാൻ, 'POWER' ഇൻഡിക്കേറ്റർ ലൈറ്റ് ഓഫ് ആകുന്നതുവരെ പവർ ബട്ടൺ അമർത്തിപ്പിടിക്കുക.
6.2 ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ
- പവർ (പച്ച): പ്രിന്റർ ഓണാണെന്ന് സൂചിപ്പിക്കുന്നു.
- സ്റ്റാറ്റസ് (ചുവപ്പ്/ഓറഞ്ച്): പേപ്പർ തീർന്നുപോയതോ പ്രിന്റ് ഹെഡ് അമിതമായി ചൂടാകുന്നതോ പോലുള്ള ഒരു പിശക് അവസ്ഥയെ സൂചിപ്പിക്കുന്നു. ട്രബിൾഷൂട്ടിംഗ് വിഭാഗം കാണുക.
6.3 അടിസ്ഥാന പ്രിന്റിംഗ്
- പ്രിന്റർ നിങ്ങളുടെ കമ്പ്യൂട്ടറുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും പവർ ഓൺ ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- നിങ്ങൾ പ്രിന്റ് ചെയ്യാൻ ആഗ്രഹിക്കുന്ന ഡോക്യുമെന്റ് അല്ലെങ്കിൽ ആപ്ലിക്കേഷൻ തുറക്കുക (ഉദാ. POS സോഫ്റ്റ്വെയർ, ടെക്സ്റ്റ് എഡിറ്റർ).
- ആപ്ലിക്കേഷന്റെ മെനുവിൽ നിന്ന് 'പ്രിന്റ്' തിരഞ്ഞെടുക്കുക.
- ലഭ്യമായ പ്രിന്ററുകളുടെ പട്ടികയിൽ നിന്ന് 'SPIRIT SP POS 58 IVU' പ്രിന്റർ തിരഞ്ഞെടുക്കുക.
- ആവശ്യമായ പ്രിന്റ് ക്രമീകരണങ്ങൾ (ഉദാ: പേപ്പർ വലുപ്പം, ഓറിയന്റേഷൻ) ക്രമീകരിച്ച് 'പ്രിന്റ്' ക്ലിക്ക് ചെയ്യുക.
6.4 കാഷ്യർ സപ്പോർട്ട് (ക്യാഷ് ഡ്രോയർ കണക്ഷൻ)
പ്രിന്റർ ഒരു 12V ക്യാഷ് ഡ്രോയറിലേക്കുള്ള കണക്ഷനെ പിന്തുണയ്ക്കുന്നു. ക്യാഷ് ഡ്രോയറിന്റെ RJ11/RJ12 കേബിൾ പ്രിന്ററിന്റെ പിൻഭാഗത്തുള്ള ഡെഡിക്കേറ്റഡ് പോർട്ടുമായി ബന്ധിപ്പിക്കുക. ഒരു ഇടപാടിന് ശേഷം ക്യാഷ് ഡ്രോയർ സ്വയമേവ തുറക്കാൻ നിങ്ങളുടെ POS സോഫ്റ്റ്വെയർ സാധാരണയായി പ്രിന്ററിലേക്ക് ഒരു കമാൻഡ് അയയ്ക്കും.
7. പരിപാലനം
7.1 പ്രിന്റ് ഹെഡ് വൃത്തിയാക്കൽ
പ്രിന്റ് ഹെഡ് പതിവായി വൃത്തിയാക്കുന്നത് വ്യക്തമായ പ്രിന്റ് ഗുണനിലവാരം ഉറപ്പാക്കുകയും പ്രിന്ററിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
- പ്രിന്റർ ഓഫ് ചെയ്ത് പവർ കേബിൾ വിച്ഛേദിക്കുക.
- പ്രിന്റ് ഹെഡ് ആക്സസ് ചെയ്യാൻ മുകളിലെ കവർ തുറക്കുക.
- ഒരു കോട്ടൺ സ്വാബ് ഉപയോഗിച്ച് തെർമൽ പ്രിന്റ് ഹെഡ് പ്രതലം സൌമ്യമായി തുടയ്ക്കുക d.ampഐസോപ്രോപൈൽ ആൽക്കഹോൾ ഉപയോഗിച്ചാണ് നിർവഹിച്ചത്.
- കവർ അടച്ച് വീണ്ടും പവർ കണക്റ്റ് ചെയ്യുന്നതിനുമുമ്പ് പ്രിന്റ് ഹെഡ് പൂർണ്ണമായും ഉണങ്ങാൻ അനുവദിക്കുക.
7.2 പേപ്പർ റോൾ മാറ്റിസ്ഥാപിക്കൽ
പേപ്പർ റോൾ മാറ്റിസ്ഥാപിക്കുന്നതിനെക്കുറിച്ചുള്ള വിശദമായ നിർദ്ദേശങ്ങൾക്ക് സെക്ഷൻ 5.3 'തെർമൽ പേപ്പർ ലോഡുചെയ്യുന്നു' കാണുക.
8. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ പ്രിന്ററിൽ നിങ്ങൾ നേരിട്ടേക്കാവുന്ന സാധാരണ പ്രശ്നങ്ങൾ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.
- പ്രിന്റർ ഓണാക്കുന്നില്ല:
- പവർ അഡാപ്റ്റർ പ്രിന്ററിലേക്കും ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്കും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക.
- പവർ ഔട്ട്ലെറ്റ് പ്രവർത്തനക്ഷമമാണെന്ന് ഉറപ്പാക്കുക.
- പ്രിന്റ് ഔട്ട്പുട്ട് ഇല്ല:
- പ്രിന്റർ ഓണാക്കിയിട്ടുണ്ടെന്നും 'POWER' ഇൻഡിക്കേറ്റർ പ്രകാശിച്ചിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- പേപ്പർ റോൾ ശരിയായി ലോഡ് ചെയ്തിട്ടുണ്ടോ എന്നും ആവശ്യത്തിന് പേപ്പർ ഉണ്ടോ എന്നും പരിശോധിക്കുക. 'STATUS' ലൈറ്റ് പേപ്പർ തീർന്ന അവസ്ഥയെ സൂചിപ്പിക്കാം.
- യുഎസ്ബി കേബിൾ പ്രിൻ്ററിലേക്കും കമ്പ്യൂട്ടറിലേക്കും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- നിങ്ങളുടെ ആപ്ലിക്കേഷന്റെ പ്രിന്റ് ക്രമീകരണങ്ങളിൽ ശരിയായ പ്രിന്റർ ഡ്രൈവർ ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടെന്നും തിരഞ്ഞെടുത്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- മോശം പ്രിന്റ് നിലവാരം:
- സെക്ഷൻ 7.1-ൽ വിവരിച്ചിരിക്കുന്നതുപോലെ തെർമൽ പ്രിന്റ് ഹെഡ് വൃത്തിയാക്കുക.
- ഉയർന്ന നിലവാരമുള്ള തെർമൽ പേപ്പർ ഉപയോഗിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- പ്രിന്റർ ഡ്രൈവറിൽ പ്രിന്റ് ഡെൻസിറ്റി സെറ്റിംഗ്സ് പരിശോധിക്കുക.
- പേപ്പർ ജാം:
- പ്രിന്റർ ഓഫ് ചെയ്ത് മുകളിലെ കവർ തുറക്കുക.
- കുടുങ്ങിയ പേപ്പർ ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- പേപ്പർ റോൾ ശരിയായി ലോഡ് ചെയ്തിട്ടുണ്ടെന്നും കവർ ദൃഢമായി അടച്ചിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
9 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിവരണം |
|---|---|
| മോഡലിൻ്റെ പേര് | എസ്പി പിഒഎസ് 58 ഐവിയു |
| പ്രിൻ്റിംഗ് ടെക്നോളജി | നേരിട്ടുള്ള തെർമൽ പ്രിന്റിംഗ് (മഷി ആവശ്യമില്ല) |
| പേപ്പർ വീതി | 57.5 ± 0.5 മിമി |
| പ്രിൻ്റ് വേഗത | 70mm/s വരെ (മോണോക്രോം) |
| പ്രിന്റ് ഹെഡ് ലൈഫ് | 50 കിലോമീറ്റർ വരെ പ്രിന്റ് |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | USB |
| കാഷ്യർ പിന്തുണ | 12V മണി ബോക്സുമായി (ക്യാഷ് ഡ്രോയർ) പൊരുത്തപ്പെടുന്നു |
| ഉൽപ്പന്ന അളവുകൾ | 20 x 13 x 15 സെ.മീ |
| ഇനത്തിൻ്റെ ഭാരം | 1.4 കിലോഗ്രാം (1400 ഗ്രാം) |
| നിറം | കറുപ്പ് |
10. വാറൻ്റിയും പിന്തുണയും
വാറന്റി വിവരങ്ങൾക്കും സാങ്കേതിക പിന്തുണയ്ക്കും, വാങ്ങുന്ന സമയത്ത് നൽകിയിട്ടുള്ള ഡോക്യുമെന്റേഷൻ പരിശോധിക്കുകയോ നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുകയോ ചെയ്യുക. വാറന്റി ക്ലെയിമുകൾക്കുള്ള തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
