FLASHFORGE AD5X 3D പ്രിന്റർ ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

This manual provides essential information for the safe and efficient operation of your FLASHFORGE AD5X 3D Printer. Please read it thoroughly before initial use and retain it for future reference.

The FLASHFORGE AD5X is a smart multi-color 3D printer designed for high-speed and precise printing. It features an Intelligent Filament System (IFS) for up to 4-color printing, fully automatic leveling, and a 300°C direct extruder, supporting various filament types including PLA-CF and PETG-CF.

2. ബോക്സിൽ എന്താണുള്ളത്?

Carefully unpack all components and verify against the list below. If any items are missing or damaged, contact customer support.

• AD5X 3D Printer x1
• 10g HS PLA Filament x4
• പവർ കേബിൾ x1
• IFS connection cable x1
• 4-in-1 guide tube x1
• ഡിസ്പ്ലേ സ്ക്രീൻ x1
• Spool Holder x4
• മൗണ്ടിംഗ് പ്ലേറ്റ് x1
• IFS (Intelligent Filament System) x1
• സ്ക്രൂ M3*6 x4
• കേബിൾ ക്ലിപ്പ് x1
• ഗ്രീസ് x1
• സ്ക്രൂഡ്രൈവർ x1
• Allen Wrench Kits x1
• Diagonal Pliers x1
• ദ്രുത ആരംഭ ഗൈഡ് x1

Figure 2.1: The FLASHFORGE AD5X 3D Printer with a multi-color print in progress.

3. സജ്ജീകരണം

3.1 അൺബോക്സിംഗും പ്രാരംഭ പ്ലേസ്മെന്റും

Remove the printer from its packaging. Place the printer on a stable, level surface in a well-ventilated area, away from direct sunlight and heat sources. Ensure adequate space around the printer for operation and maintenance.

3.2 പവർ കണക്ഷൻ

Connect the provided power cable to the printer's power input and then to a suitable power outlet. Ensure the power switch is in the OFF position before connecting.

3.3 Intelligent Filament System (IFS) Setup

The AD5X features an Intelligent Filament System for multi-color printing and automatic filament management.

1. Mount the spool holders onto the designated positions on the printer.
2. Place filament spools onto the holders. The IFS supports up to 4 colors.
3. Feed the filament into the IFS unit. The system supports auto filament loading/unloading and up to 4kg filament auto refill.

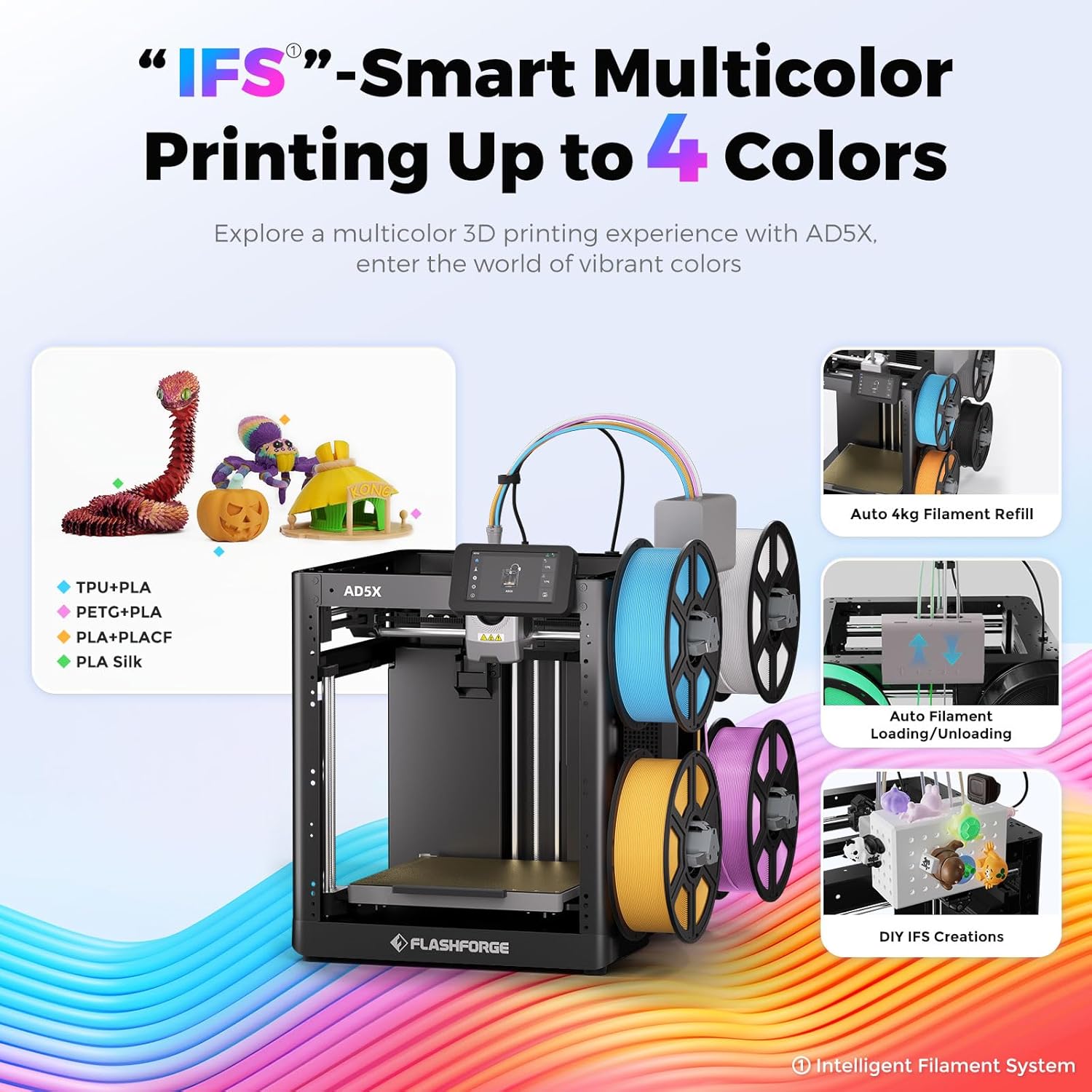

Figure 3.1: The Intelligent Filament System (IFS) for multi-color printing.

3.4 ഓട്ടോമാറ്റിക് ബെഡ് ലെവലിംഗ്

The AD5X features one-click auto leveling to ensure a perfect first layer.

1. Ensure the build plate is clear of any debris or foreign objects.
2. On the 4.3-inch colorful touchscreen, navigate to the leveling function.
3. Initiate the one-click auto leveling process. The printer will automatically calibrate the build plate.

Figure 3.2: One-Click Auto Leveling ensures a flawless first layer.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1 Software Installation and Slicing

The FLASHFORGE AD5X is compatible with Flash Maker and Orca-Flashforge (or Orca Slicer) for preparing your 3D models for printing.

1. Download and install the latest version of FlashPrint or Orca-Flashforge from the official FLASHFORGE webസൈറ്റ്.
2. Open your 3D model file (e.g., STL, OBJ) in the slicing software.
3. Configure print settings such as layer height, infill density, print speed (up to 300mm/s), and travel speed (up to 600mm/s).
4. For multi-color prints, ensure the color zones and filament types set in the software are consistent with the physical setup of the IFS. Inconsistent settings may lead to color errors in the model.
5. Slice the model to generate the G-code file.

4.2 അയയ്ക്കുന്നു Files to the Printer

The AD5X offers multiple connectivity options:

• വൈഫൈ: Connect the printer to your local Wi-Fi network for wireless file transfer and remote monitoring via Flash Maker app or Orca-Flashforge.
• USB: Transfer G-code files using a USB drive.
• ഇഥർനെറ്റ്: Connect the printer to your network via an Ethernet cable for stable data transfer.

4.3 ഒരു പ്രിന്റ് ആരംഭിക്കുന്നു

1. Select the desired G-code file from the printer's touchscreen interface.
2. Confirm the print settings and material selection.
3. Press 'Print' to begin. The printer will pre-heat the nozzle and build plate before starting the print.

Figure 4.1: Multi-device management allows remote control and monitoring of multiple printers.

5. പരിപാലനം

5.1 നോസൽ പരിപാലനം

The AD5X features a 300°C high-temperature direct extruder with quick-swap nozzles.

• Regularly inspect the nozzle for clogs or wear.
• To swap the nozzle, ensure the extruder is cooled down. Follow the quick-swap procedure outlined in the detailed user manual. Available nozzle diameters include 0.25mm, 0.4mm, 0.6mm, and 0.8mm.

Figure 5.1: The 300°C High Temp Direct Extruder with quick-swap nozzle options.

5.2 ബിൽഡ് പ്ലേറ്റ് കെയർ

The PEI flexible steel sheet build plate provides excellent adhesion and easy print removal.

• Clean the build plate with isopropyl alcohol (IPA) before each print to ensure optimal adhesion.
• Avoid using sharp objects to remove prints, as this can damage the PEI surface.

5.3 പൊതുവായ ശുചീകരണം

Keep the printer clean from dust and filament debris. Regularly wipe down the exterior and internal components (when powered off) with a soft, dry cloth.

6. പ്രശ്‌നപരിഹാരം

6.1 സാധാരണ അച്ചടി പ്രശ്നങ്ങൾ

• ആദ്യ പാളിയുടെ മോശം അഡീഷൻ: Ensure the build plate is clean and properly leveled. Adjust Z-offset if necessary.
• ഫിലമെന്റ് പുറത്തെടുക്കുന്നില്ല: Check for clogged nozzle, tangled filament, or incorrect filament loading. The printer features filament detection to alert you to issues.
• ലെയർ ഷിഫ്റ്റിംഗ്: Verify that belts are properly tensioned and the printer is on a stable surface. The AD5X includes vibration compensation to minimize this issue.

6.2 കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ

If you experience issues with Wi-Fi or Ethernet connectivity:

• പ്രിന്റർ നിങ്ങളുടെ വൈ-ഫൈ റൂട്ടറിന്റെ പരിധിക്കുള്ളിലാണെന്ന് ഉറപ്പാക്കുക.
• Verify network settings on the printer and your computer/app.
• Restart both the printer and your network router.

6.3 വൈദ്യുതി നഷ്ടം വീണ്ടെടുക്കൽ

The AD5X features power loss recovery. In case of a power outage, the printer will resume printing from where it left off once power is restored.

ചിത്രം 6.1: ഓവർview of additional functions including power loss recovery and filament detection.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the official FLASHFORGE webനിങ്ങളുടെ സൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ നിങ്ങളുടെ പ്രാദേശിക വിതരണക്കാരനെ ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
