വെന്റ്-ആക്സിയ സുപ്ര ഡിസൈൻ 100B ബാത്ത്റൂം ഫാൻ യൂസർ മാനുവൽ

1. ആമുഖം

This manual provides essential information for the safe and efficient installation, operation, and maintenance of your Vent-Axia Supra Design 100B bathroom fan. Please read these instructions carefully before installation and retain them for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

പരിക്കിന്റെയോ കേടുപാടുകളുടെയോ സാധ്യത കുറയ്ക്കുന്നതിന് ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക:

• ഇലക്ട്രിക്കൽ സുരക്ഷ: Installation and electrical connection must be carried out by a qualified electrician in accordance with local wiring regulations.
• വൈദ്യുതി വിച്ഛേദിക്കൽ: Ensure the power supply is disconnected at the mains before performing any installation, maintenance, or cleaning.
• ഉദ്ദേശിച്ച ഉപയോഗം: This appliance is designed for ventilating bathrooms and similar domestic environments. Do not use it for purposes other than its intended use.
• കുട്ടികളും ദുർബലരായ വ്യക്തികളും: 8 വയസ്സും അതിനുമുകളിലും പ്രായമുള്ള കുട്ടികൾക്കും ശാരീരികമോ ഇന്ദ്രിയപരമോ മാനസികമോ ആയ കഴിവുകൾ കുറഞ്ഞവർക്കും അനുഭവപരിചയവും അറിവും ഇല്ലാത്തവർക്കും സുരക്ഷിതമായ രീതിയിൽ ഉപകരണം ഉപയോഗിക്കുന്നതുമായി ബന്ധപ്പെട്ട മേൽനോട്ടമോ നിർദ്ദേശമോ നൽകുകയും അപകടസാധ്യതകൾ മനസ്സിലാക്കുകയും ചെയ്‌തിട്ടുണ്ടെങ്കിൽ ഈ ഉപകരണം ഉപയോഗിക്കാൻ കഴിയും. . കുട്ടികൾ ഉപകരണം ഉപയോഗിച്ച് കളിക്കരുത്. മേൽനോട്ടമില്ലാതെ കുട്ടികൾ വൃത്തിയാക്കലും ഉപയോക്തൃ പരിപാലനവും നടത്തരുത്.
• തടസ്സം: Do not obstruct the air inlet or outlet of the fan. Ensure adequate airflow for proper operation.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Vent-Axia Supra Design 100B is a compact and efficient bathroom fan designed to extract stale, humid air from your bathroom, helping to prevent condensation and improve air quality. It features a clean, white aesthetic suitable for various interior designs.

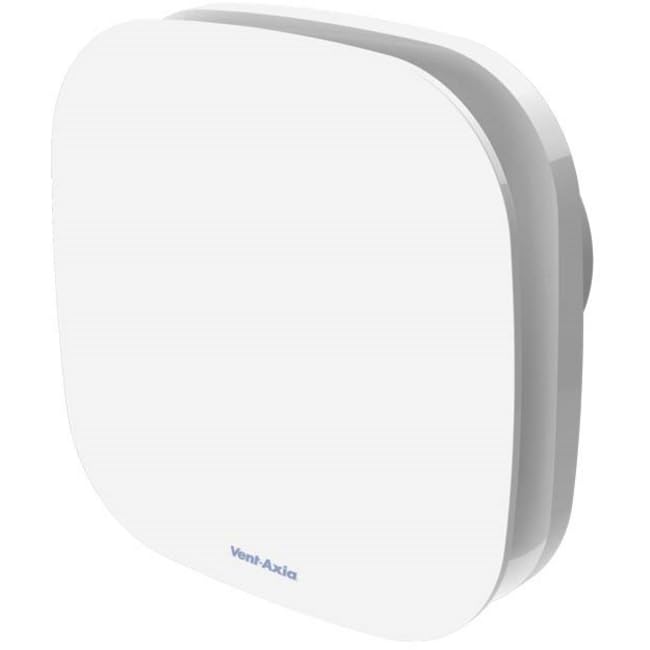

ഈ ചിത്രം മുൻഭാഗം കാണിക്കുന്നു view of the Vent-Axia Supra Design 100B bathroom fan. It features a clean, white, square-shaped cover with rounded corners. The Vent-Axia logo is subtly visible at the bottom center of the front panel.

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Installation of the Vent-Axia Supra Design 100B fan should be performed by a qualified professional to ensure compliance with all electrical and building regulations.

1. ലൊക്കേഷൻ തിരഞ്ഞെടുക്കൽ: Choose an appropriate location for the fan, typically on a wall or ceiling, ensuring it is within the designated zones for electrical appliances in a bathroom. The fan is designed for a 100mm diameter duct.
2. വൈദ്യുതി വിതരണം: Ensure the main power supply to the installation area is switched off before commencing any work.
3. മൗണ്ടിംഗ്: Securely mount the fan unit to the chosen surface using appropriate fixings. Ensure the fan is level and stable.
4. ഡക്റ്റിംഗ് കണക്ഷൻ: Connect the fan to the appropriate ducting system (100mm diameter) to vent air to the outside. Ensure all connections are airtight.
5. ഇലക്ട്രിക്കൽ കണക്ഷൻ: Connect the fan to the electrical supply according to the wiring diagram provided with the product and local electrical codes. This typically involves connecting live, neutral, and potentially a switched live for timer functions (if applicable to your specific model variant).
6. അന്തിമ പരിശോധനകൾ: Once installed, restore power and test the fan's operation.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The Vent-Axia Supra Design 100B fan operates automatically or via a standard light switch, depending on its wiring configuration.

• സ്റ്റാൻഡേർഡ് ഓപ്പറേഷൻ: If wired to a light switch, the fan will activate when the light is turned on and will switch off when the light is turned off (or continue for a set overrun period if a timer model).
• തുടർച്ചയായ പ്രവർത്തനം: Some installations may configure the fan for continuous low-level ventilation, with a boost function activated by a switch.
• Humidity Sensor (if applicable): If your model includes a humidity sensor, the fan will automatically activate when the humidity level in the room exceeds a preset threshold and will switch off once the humidity drops.

6. പരിപാലനം

Regular cleaning and maintenance will ensure optimal performance and longevity of your fan.

1. പവർ വിച്ഛേദിക്കുക: എപ്പോഴും switch off the electrical supply to the fan at the mains before attempting any cleaning or maintenance.
2. വൃത്തിയുള്ള പുറം: പുറംഭാഗം തുടയ്ക്കുക casing and grille with a soft, damp cloth. Do not use abrasive cleaners, solvents, or harsh chemicals, as these can damage the plastic.
3. Clean Impeller (if accessible): If the impeller (fan blades) becomes dusty, carefully remove the front cover (if designed for user access) and gently clean the blades with a soft brush or vacuum cleaner. Ensure no foreign objects enter the motor housing.
4. വീണ്ടും കൂട്ടിച്ചേർക്കുക: Securely reattach any covers removed for cleaning.
5. പവർ പുന ore സ്ഥാപിക്കുക: Once cleaning is complete and the fan is fully reassembled, restore power at the mains.

Note: Do not lubricate any parts of the fan. The motor is designed for maintenance-free operation.

7. പ്രശ്‌നപരിഹാരം

If you encounter issues with your Vent-Axia Supra Design 100B fan, refer to the following common problems and solutions:

• ഫാൻ പ്രവർത്തിക്കുന്നില്ല:
  • Check if the power supply to the fan is switched on at the mains.
  • Verify that the light switch (if connected) is in the 'on' position.
  • Ensure all electrical connections are secure (consult a qualified electrician).
• കുറഞ്ഞ വായുപ്രവാഹം:
  • Check if the fan grille or impeller is obstructed by dust or debris. Clean as per maintenance instructions.
  • Ensure the external vent is not blocked.
• അമിതമായ ശബ്ദം:
  • Check for loose screws or mounting.
  • Ensure the impeller is clean and free from obstructions.
  • If the noise persists and is unusual, contact a qualified technician.

If the problem cannot be resolved using these steps, contact Vent-Axia customer support or a qualified electrician. Do not attempt to repair the fan yourself beyond basic cleaning.

8 സ്പെസിഫിക്കേഷനുകൾ
