1. ആമുഖം
This user manual provides comprehensive instructions for the safe and effective operation of your DEPSTECH DS320 Dual Lens Borescope and DS260 Endoscope Camera. Please read this manual thoroughly before use and retain it for future reference. This bundle offers versatile inspection capabilities for various applications, from home maintenance to professional diagnostics.

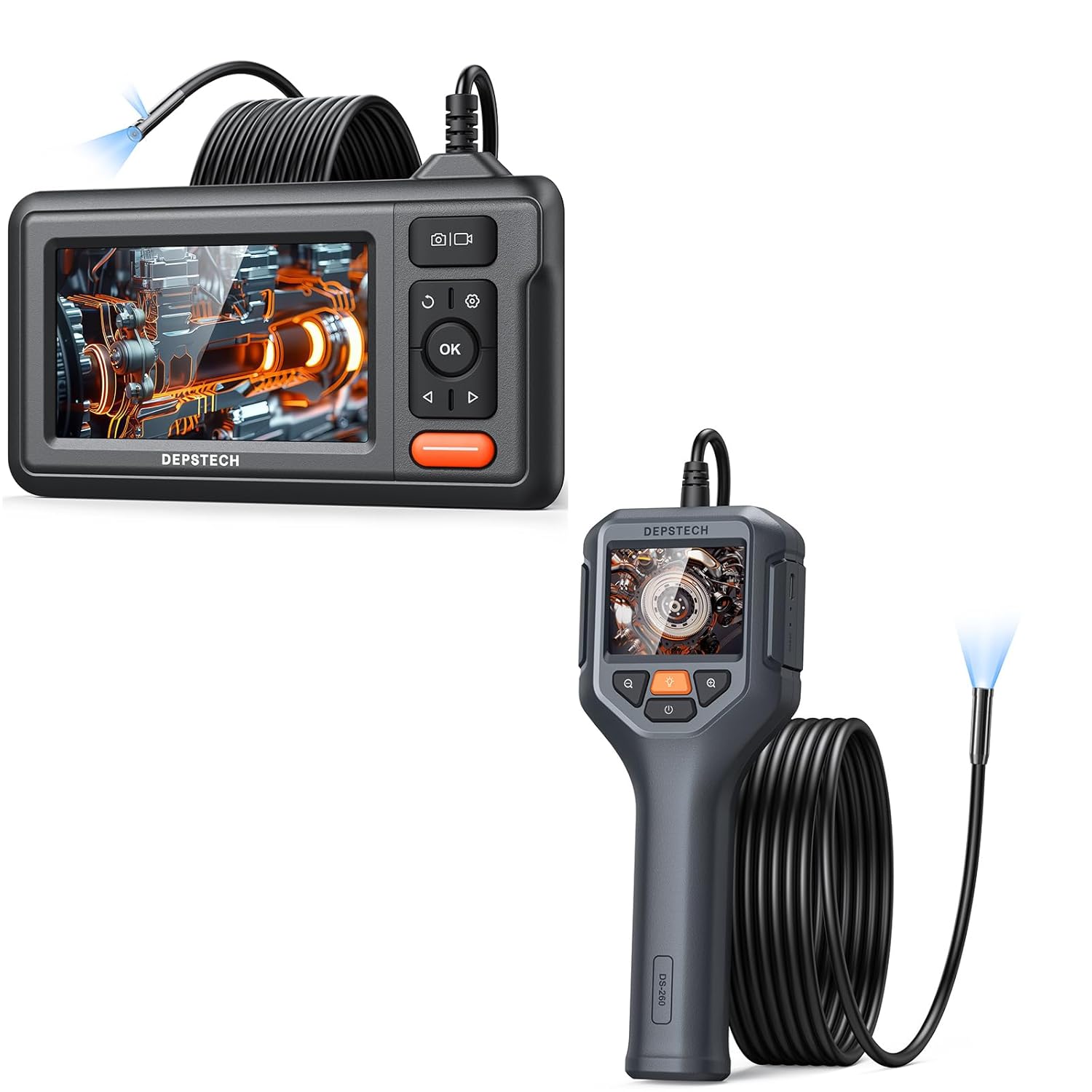

Figure 1.1: The DEPSTECH DS320 Dual Lens Borescope (top) and DS260 Endoscope Camera (bottom) included in the bundle.
2. പാക്കേജ് ഉള്ളടക്കം
Please check the package contents upon unboxing to ensure all items are present and undamaged:
- 1 x DEPSTECH DS320 Dual Lens Borescope Unit
- 1 x DEPSTECH DS260 Endoscope Camera Unit
- 1 x USB Charging Cable (for DS320)
- 1 x USB Charging Cable (for DS260)
- 1 x ഉപയോക്തൃ മാനുവൽ
- Accessories (e.g., hook, magnet, side mirror - specific to model, check individual product packaging)
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
3.1 DEPSTECH DS320 Dual Lens Borescope
ചിത്രം 3.1: മുൻഭാഗം view of the DEPSTECH DS320 Borescope, showing the 4.3-inch IPS display and control buttons.
- 4.3-ഇഞ്ച് IPS ഡിസ്പ്ലേ: High-definition screen for clear viewing.
- Dual Lens Probe: Features both a front-facing and a side-facing camera for comprehensive inspection.
- ക്രമീകരിക്കാവുന്ന LED ലൈറ്റുകൾ: 7 lights for illumination in dark environments.
- നിയന്ത്രണ ബട്ടണുകൾ: Power, OK, Navigation (Up/Down/Left/Right), Photo/Video capture, Settings, Light adjustment.
- മൈക്രോ എസ്ഡി കാർഡ് സ്ലോട്ട്: For storing captured images and videos.
Figure 3.2: Illustration of the DS320's dual lens system, showing both the front camera (A) and side camera (B) with their respective focal ranges.
3.2 DEPSTECH DS260 Endoscope Camera
Figure 3.3: The DEPSTECH DS260 Endoscope Camera, featuring an ergonomic handle and integrated display.
- 2.4-ഇഞ്ച് IPS സ്ക്രീൻ: Compact display integrated into the handheld unit.
- എർഗണോമിക് ഹാൻഡിൽ: സുഖകരമായ പിടിയ്ക്കും ഉപയോഗ എളുപ്പത്തിനുമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.
- Single Lens Probe: Standard forward-viewക്യാമറ.
- ക്രമീകരിക്കാവുന്ന LED ലൈറ്റുകൾ: For optimal illumination.
- നേരിട്ടുള്ള പ്രവർത്തനം: No Wi-Fi or app required.
ചിത്രം 3.4: ക്ലോസപ്പ് view of the DS260's vivid 2.4-inch IPS screen, highlighting its display quality.
4. സജ്ജീകരണം
4.1 ഉപകരണം ചാർജ് ചെയ്യുന്നു
Both the DS320 and DS260 units come with a built-in rechargeable battery. Before first use, fully charge the device.
- Connect the provided USB charging cable to the charging port on the device (DS320: side, DS260: bottom).
- Connect the other end of the USB cable to a standard 5V/1A USB power adapter (not included) or a computer USB port.
- ചാർജ് ചെയ്യുമ്പോൾ ചാർജിംഗ് ഇൻഡിക്കേറ്റർ ലൈറ്റ് പ്രകാശിക്കുകയും പൂർണ്ണമായി ചാർജ് ചെയ്യുമ്പോൾ അത് ഓഫാകുകയോ നിറം മാറുകയോ ചെയ്യും.
4.2 Inserting a Micro SD Card (DS320 Only)
The DS320 requires a Micro SD card (not included, up to 32GB recommended) to save photos and videos. The DS260 does not support external storage.
- Locate the Micro SD card slot on the side of the DS320 unit.
- സ്വർണ്ണ കോൺടാക്റ്റുകൾ താഴേക്ക് അഭിമുഖമായി വരുന്ന തരത്തിൽ മൈക്രോ എസ്ഡി കാർഡ് സൌമ്യമായി തിരുകുക, അങ്ങനെ അത് സ്ഥലത്ത് ക്ലിക്ക് ആകുന്നതുവരെ തുടരുക.
- നീക്കം ചെയ്യാൻ, കാർഡ് പുറത്തേക്ക് വരുന്നത് വരെ ചെറുതായി ഉള്ളിലേക്ക് തള്ളുക.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 പവർ ഓൺ/ഓഫ്
- പവർ ഓണാക്കാൻ: പവർ ബട്ടൺ അമർത്തിപ്പിടിക്കുക (സാധാരണയായി അടയാളപ്പെടുത്തിയിരിക്കുന്നത് ⚡ or ⏺ symbol) for 2-3 seconds until the screen illuminates.
- പവർ ഓഫ് ചെയ്യാൻ: Press and hold the Power button again for 2-3 seconds until the screen turns off.
Figure 5.1: The DS320 Borescope being held, demonstrating its readiness for immediate use without complex setup.
Figure 5.2: The DS260 Endoscope Camera being used to inspect a sink drain, highlighting its "Instant Explore" capability.
5.2 LED കളുടെ തെളിച്ചം ക്രമീകരിക്കൽ
Both models feature adjustable LED lights on the camera probe to illuminate dark inspection areas.
- Press the Light adjustment button (often marked with a light bulb icon 💡) repeatedly to cycle through different brightness levels or to turn the lights off.
5.3 Switching Lenses (DS320 Only)
The DS320 allows you to switch between the front and side cameras.
- ലൈവിൽ ആയിരിക്കുമ്പോൾ view, press the Lens Switch button (often marked with a camera icon with arrows 📷) to toggle between the front camera, side camera, or both (if supported by the specific model firmware).
5.4 ചിത്രങ്ങളും വീഡിയോകളും പകർത്തൽ
- ഒരു ഫോട്ടോ എടുക്കാൻ: ലൈവിൽ view, press the Photo/Video button (often marked with a camera icon 📷 or shutter icon) once. The screen may briefly flash to indicate a photo has been taken.
- ഒരു വീഡിയോ റെക്കോർഡ് ചെയ്യാൻ: ലൈവിൽ view, press and hold the Photo/Video button for 2-3 seconds. A recording indicator (e.g., red dot, timer) will appear on the screen. Press and hold the button again to stop recording.
- കുറിപ്പ്: Only the DS320 saves media to an SD card. The DS260 does not have recording capabilities.
5.5 Playback Mode (DS320 Only)
Review captured images and videos on the DS320.
- തത്സമയം മുതൽ view, press the Mode button (often marked with a play icon ► or menu icon) to enter playback mode.
- Use the Up/Down navigation buttons to browse through your files.
- ശരി ബട്ടൺ അമർത്തുക view ഒരു ഫോട്ടോ അല്ലെങ്കിൽ ഒരു വീഡിയോ പ്ലേ ചെയ്യുക.
- Press the Mode button again to exit playback mode and return to live view.
5.6 Zoom Function (DS260 Only)
The DS260 features a digital zoom function to magnify the live view.
- Press the Zoom button (often marked with a magnifying glass icon 🔍 or +/-) to cycle through available zoom levels (e.g., 1x, 1.5x, 2x).
Figure 5.3: Visual representation of the DS260's zoom capabilities, showing 1x, 1.5x, and 2x magnification levels for detailed inspection.
6. പരിപാലനം
- അന്വേഷണം വൃത്തിയാക്കുന്നു: After each use, especially in dirty or wet environments, gently wipe the camera probe and lens with a soft, damp cloth. For stubborn grime, a small amount of rubbing alcohol can be used. Ensure the probe is dry before storage.
- ഡിസ്പ്ലേ വൃത്തിയാക്കുന്നു: Use a soft, lint-free cloth to clean the display screen. Avoid abrasive materials or harsh chemicals.
- സംഭരണം: Store the devices in a cool, dry place, away from direct sunlight and extreme temperatures. Keep the probe cable neatly coiled to prevent kinks or damage.
- ബാറ്ററി കെയർ: For optimal battery life, avoid fully discharging the battery frequently. If storing for extended periods, charge the battery to about 50% every few months.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഉപകരണം പവർ ഓണാക്കുന്നില്ല. | കുറഞ്ഞ ബാറ്ററി. | ഉപകരണം പൂർണ്ണമായും ചാർജ് ചെയ്യുക. |
| സ്ക്രീനിൽ ചിത്രമൊന്നുമില്ല. | Probe not connected properly (DS320). Camera lens is dirty or blocked. | Ensure the probe is securely connected. ക്യാമറ ലെൻസ് വൃത്തിയാക്കുക. |
| ചിത്രം മങ്ങിയതോ അവ്യക്തമോ ആണ്. | ലെൻസ് വൃത്തികെട്ടതാണ്. Object is outside focal range. | ക്യാമറ ലെൻസ് വൃത്തിയാക്കുക. Adjust the distance between the camera and the object. |
| Cannot save photos/videos (DS320). | No Micro SD card inserted or card is full/corrupted. | Insert a Micro SD card. Format the card (via device settings) or replace it. |
| എൽഇഡി ലൈറ്റുകൾ പ്രവർത്തിക്കുന്നില്ല. | Lights are turned off or at lowest setting. | Press the light adjustment button to increase brightness. |
8 സ്പെസിഫിക്കേഷനുകൾ
8.1 DEPSTECH DS320 Dual Lens Borescope
- ഡിസ്പ്ലേ: 4.3-inch Full Color IPS Screen
- റെസലൂഷൻ: 1080P (for recording)
- ക്യാമറ: Dual Lens (Front & Side)
- LED ലൈറ്റുകൾ: ക്രമീകരിക്കാവുന്ന 7 LED-കൾ
- സംഭരണം: മൈക്രോ എസ്ഡി കാർഡ് (32GB വരെ, ഉൾപ്പെടുത്തിയിട്ടില്ല)
- ബാറ്ററി: റീചാർജ് ചെയ്യാവുന്ന ലിഥിയം-അയോൺ
Figure 8.1: The large 4.3-inch IPS display of the DS320, offering HD resolution and a wide 178-degree viewing angle for clear visuals.
8.2 DEPSTECH DS260 Endoscope Camera
- ഡിസ്പ്ലേ: 2.4-ഇഞ്ച് IPS സ്ക്രീൻ
- റെസലൂഷൻ: 1080P (for live view)
- ക്യാമറ: സിംഗിൾ ലെൻസ്
- LED ലൈറ്റുകൾ: ക്രമീകരിക്കാവുന്ന LED-കൾ
- സംഭരണം: പിന്തുണയ്ക്കുന്നില്ല
- ബാറ്ററി: റീചാർജ് ചെയ്യാവുന്ന ലിഥിയം-അയോൺ
- സൂം: Digital Zoom (1x, 1.5x, 2x)
9 സുരക്ഷാ വിവരങ്ങൾ
ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:
- Do not use the device in environments with flammable or explosive gases.
- Do not immerse the main unit in water. The camera probe is waterproof, but the main unit is not.
- ഉപകരണം കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
- ഉപകരണം വേർപെടുത്താനോ പരിഷ്ക്കരിക്കാനോ ശ്രമിക്കരുത്. ഇത് വാറന്റി അസാധുവാക്കുകയും കേടുപാടുകൾക്ക് കാരണമാവുകയും ചെയ്തേക്കാം.
- Use only the provided charging cables.
- എൽഇഡി ലൈറ്റുകളിൽ നേരിട്ട് കണ്ണുകൾ പതിക്കുന്നത് ഒഴിവാക്കുക.
- If the device malfunctions, refer to the troubleshooting section or contact customer support.
10. വാറൻ്റിയും പിന്തുണയും
DEPSTECH products typically come with a standard manufacturer's warranty. Please refer to the warranty card included in your package or visit the official DEPSTECH webവിശദമായ വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ്.
For technical support, troubleshooting assistance, or warranty claims, please contact DEPSTECH customer service through their official webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ ഉൽപ്പന്ന പാക്കേജിംഗിൽ നൽകിയിരിക്കുന്ന ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ.
Webസൈറ്റ്: www.depstech.com
